Объект: EDM01I
Библиотека: ElectricalDrive
Имя на уровне решателя: ElectricalDrive.EDM01I
Аннотация: ШИМ по правилу Oneswitch
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
ISIGNAL |
1D сигнальный порт, узел1 |
2 |
Port2 |
OSIGNAL |
1D сигнальный порт, узел2 |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
PhaseShift |
real |
Фазовый сдвиг, с |
s |
0.0 |
2 |
YRange |
string |
Диапазон скважности [0_To_Positive_1, Negative_1_To_Positive_1], - |
0_To_Positive_1 |
|
3 |
f |
real |
Частота ШИМ, Гц |
H |
1.0 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_port1 |
Значение сигнала на порте (V) |
|
2 |
X_port1 |
Значение интегральной функции от сигнала на порте (X) |
|
3 |
A_port1 |
Значение производной функции от сигнала на порте (A) |
|
4 |
V_port2 |
Значение сигнала на порте (V) |
|
5 |
X_port2 |
Значение интегральной функции от сигнала на порте (X) |
|
6 |
A_port2 |
Значение производной функции от сигнала на порте (A) |
Пример использования компонента
Модель широтно-импульсного модулятора по правилу Oneswitch (EDM01I)
Компонент EDM01I (модуль ElectricalDrive) реализует широтно-импульсную модуляцию (ШИМ) по правилу Oneswitch. Модулятор формирует последовательность прямоугольных импульсов, скважность которых определяется входным управляющим сигналом. Предусмотрены настройки фазового сдвига и диапазона скважности. Компонент применяется в системах управления электроприводами, инверторах и преобразователях для регулирования выходного напряжения или тока.
Проверка работы ШИМ-модулятора при подаче линейно изменяющегося управляющего сигнала.
Начальные данные:
Схема тестирования:
На вход ШИМ-модулятора EDM01I1 подаётся сигнал Y от источника LinearSource1. Выходной сигнал V1 регистрируется на осциллографах Check1 и RUN.
Результат:
На графиках RUN и Check1 показан выходной сигнал EDM01I.V1, представляющий собой последовательность прямоугольных импульсов. Скважность импульсов изменяется в соответствии с входным управляющим сигналом. В начале моделирования (0–1.8 с) импульсы отсутствуют (скважность равна 0). Затем скважность возрастает, достигая максимума к моменту 3.5 с, после чего уменьшается. Такое поведение соответствует работе ШИМ-модулятора по правилу Oneswitch: длительность активной части импульса пропорциональна входному сигналу с учётом заданных параметров PhaseShift и YRang. Модулятор работает корректно, формируя ШИМ-сигнал с изменяющейся скважностью.
Схема теста
Рисунок 1 - Схема теста
Графики результатов теста

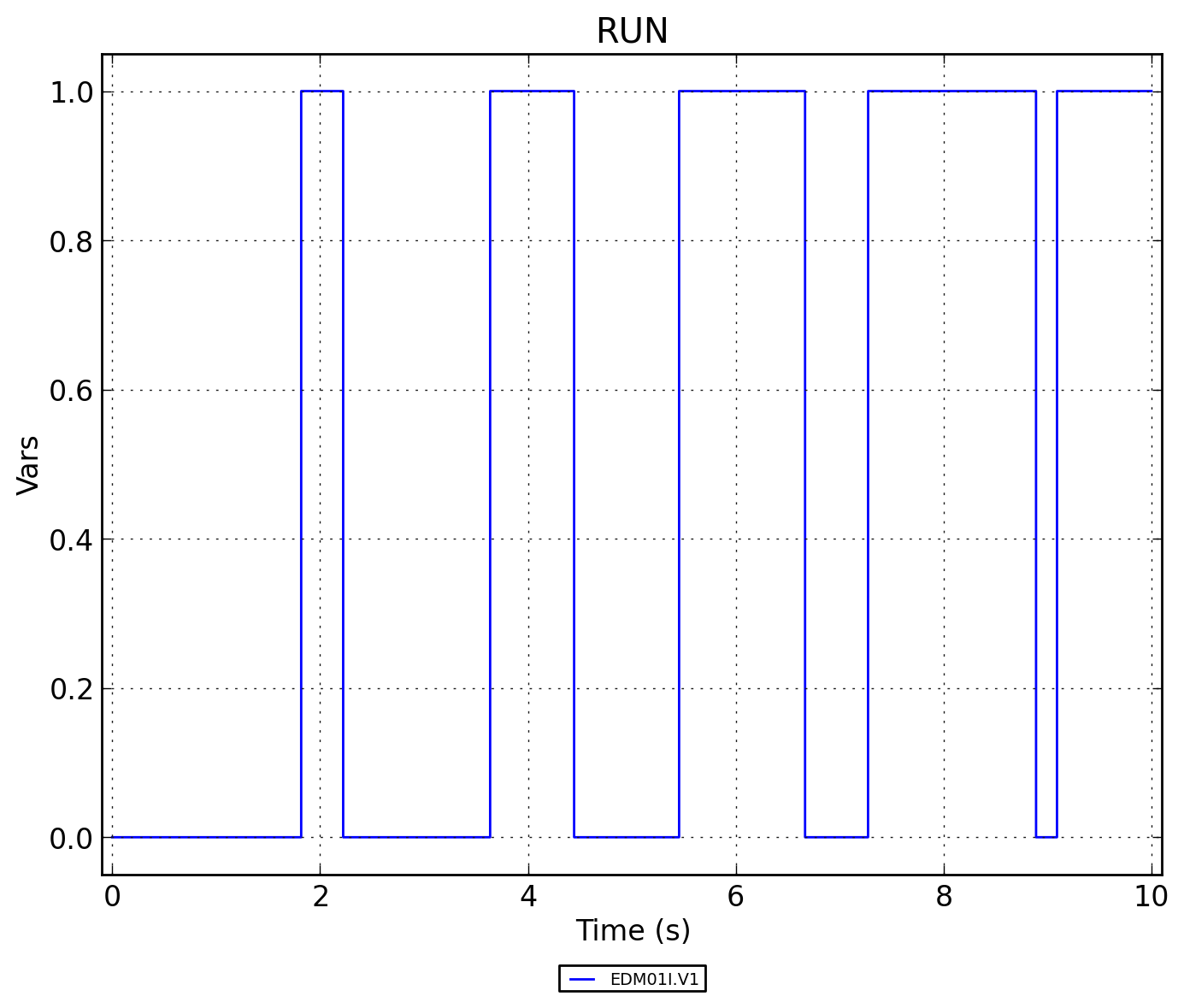

Рисунок 2 - EDM01I.RUN (выходной ШИМ-сигнал V1)

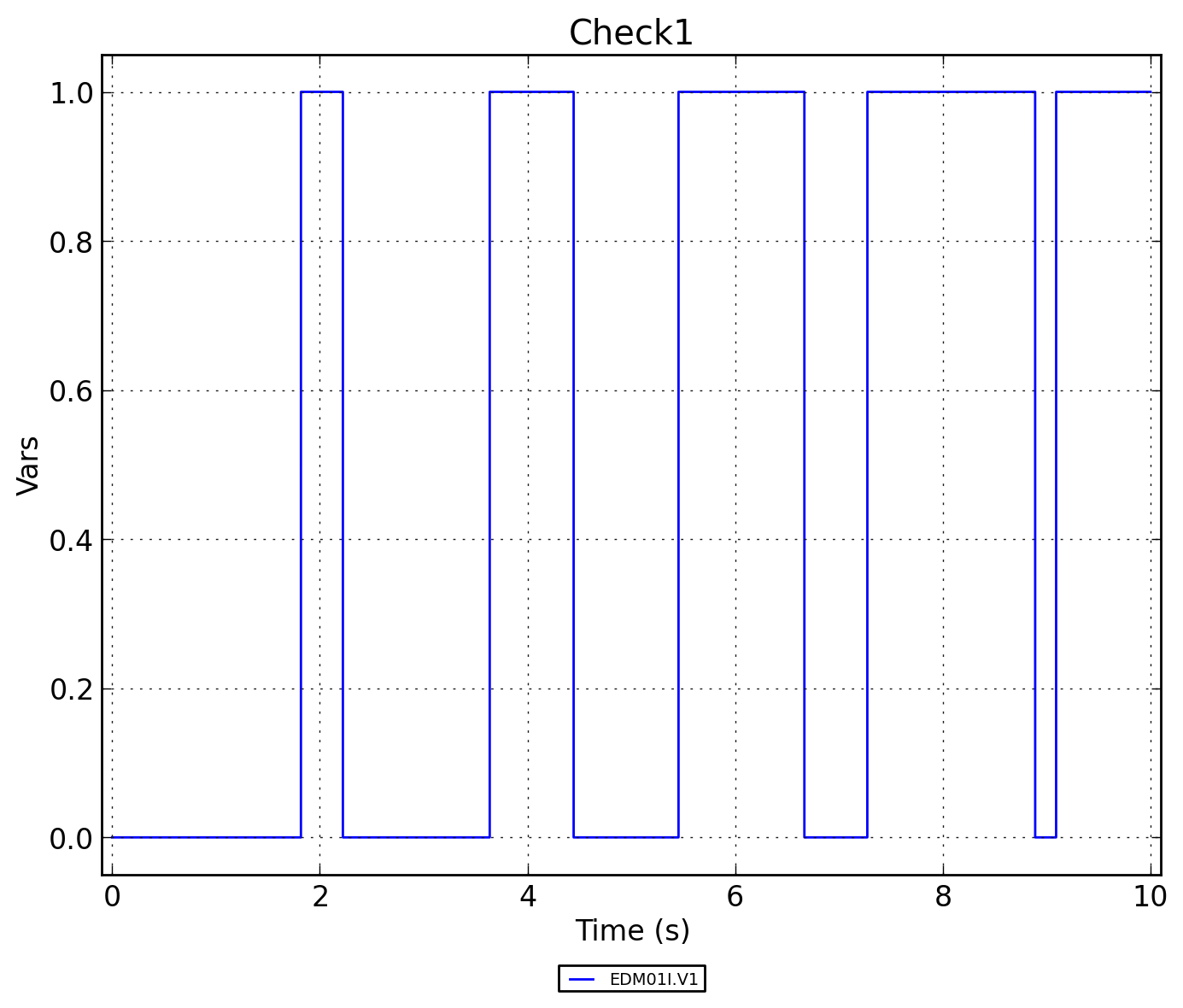

Рисунок 3 - EDM01I.Check1 (выходной ШИМ-сигнал V1)
