Объект: HV1CHS

Библиотека: Hydro

Имя на уровне решателя: HV1CHS

Аннотация: Пружинный обратный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	HYDRAULIC	Гидравлический порт 1
2	Port2	HYDRAULIC	Гидравлический порт 2

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	Fluid	Параметры среды
4	P_cr	real	Давление начала открытия, МПа	Pa	0.2
5	P_fo	real	Давление полного открытия, МПа	Pa	0.5

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте (V)	MPa
2	S_VolumetricFlow1	Объемный расход на порте ;	L/min
3	V_Pressure2	Давление на порте (V)	MPa
4	S_VolumetricFlow2	Объемный расход на порте ;	L/min

Пример использования компонента

Модель пружинного обратного клапана (HV1CHS)

Задаёт модель гидравлического обратного клапана с пружинным возвратом. Клапан пропускает рабочую жидкость только в одном направлении, а в обратном — перекрывает поток. Пружина обеспечивает прижатие запорного элемента (золотника, шарика, тарелки) к седлу, а открытие происходит при превышении давления на входе над усилием пружины. В отличие от HV1CHE (модель обратного клапана без явного учёта пружины), HV1CHS акцентирует наличие пружинного механизма возврата. Элемент используется для предотвращения обратного потока, удержания давления и защиты от гидроударов в гидравлических системах.

Проверка работы пружинного обратного клапана.

Начальные данные:

Параметры модели (HV1CHS)

D = 0.01 - Диаметр, м

Cd = 0.72 - Коэффициент расхода

P_cr = 0.1 - Давление начала открытия, МПа

P_fo = 0.3 - Давление полного открытия, МПа

Fluid = Fluid - Параметры среды

end = 5 - Время интегрирования

Результат:

Клапан пропускает жидкость при перепаде давлений 0.1 МПа и полностью открывается при перепаде dp = 0.3 МПа.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

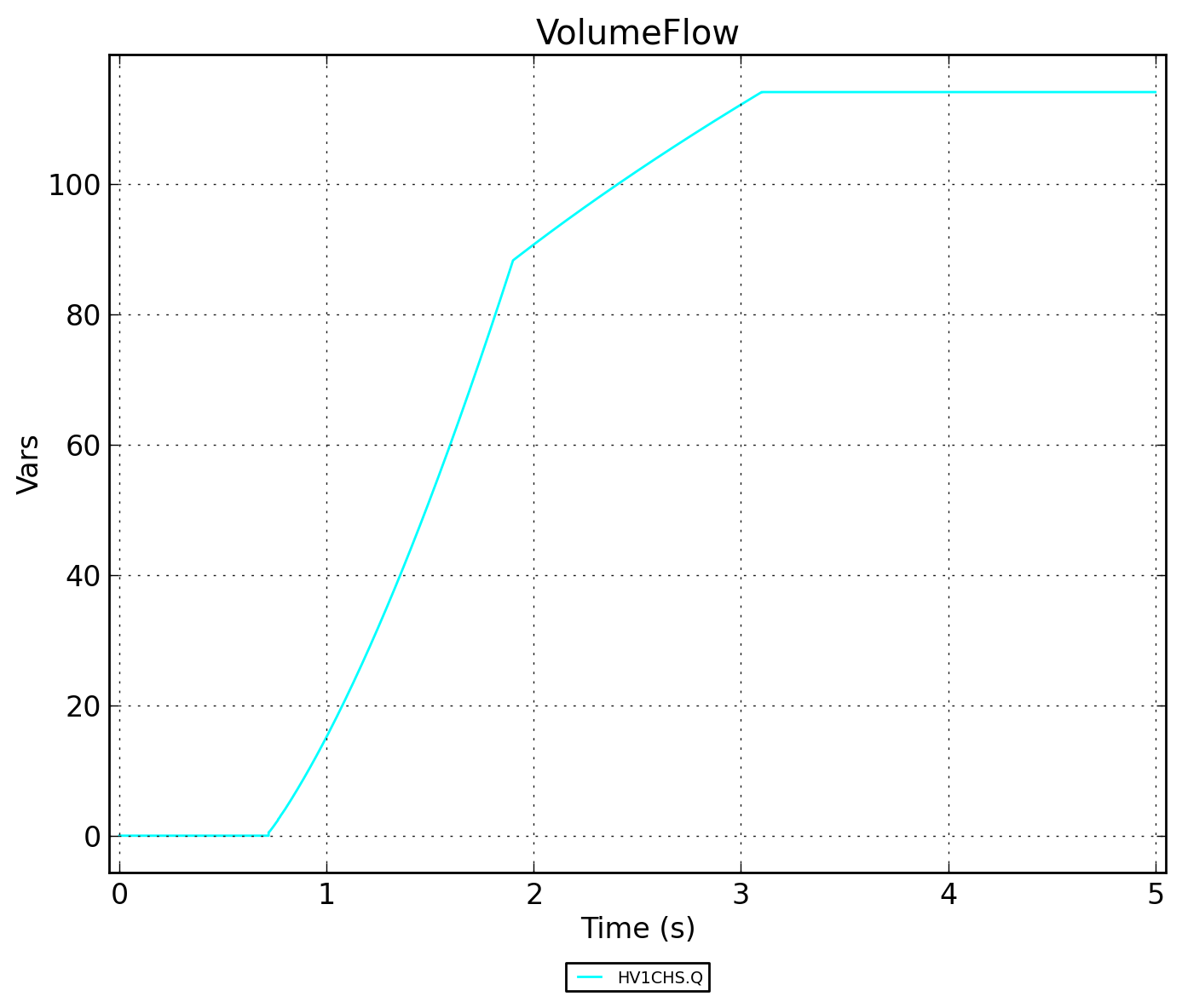

Рисунок 2 - HV1CHS.VolumeFlow

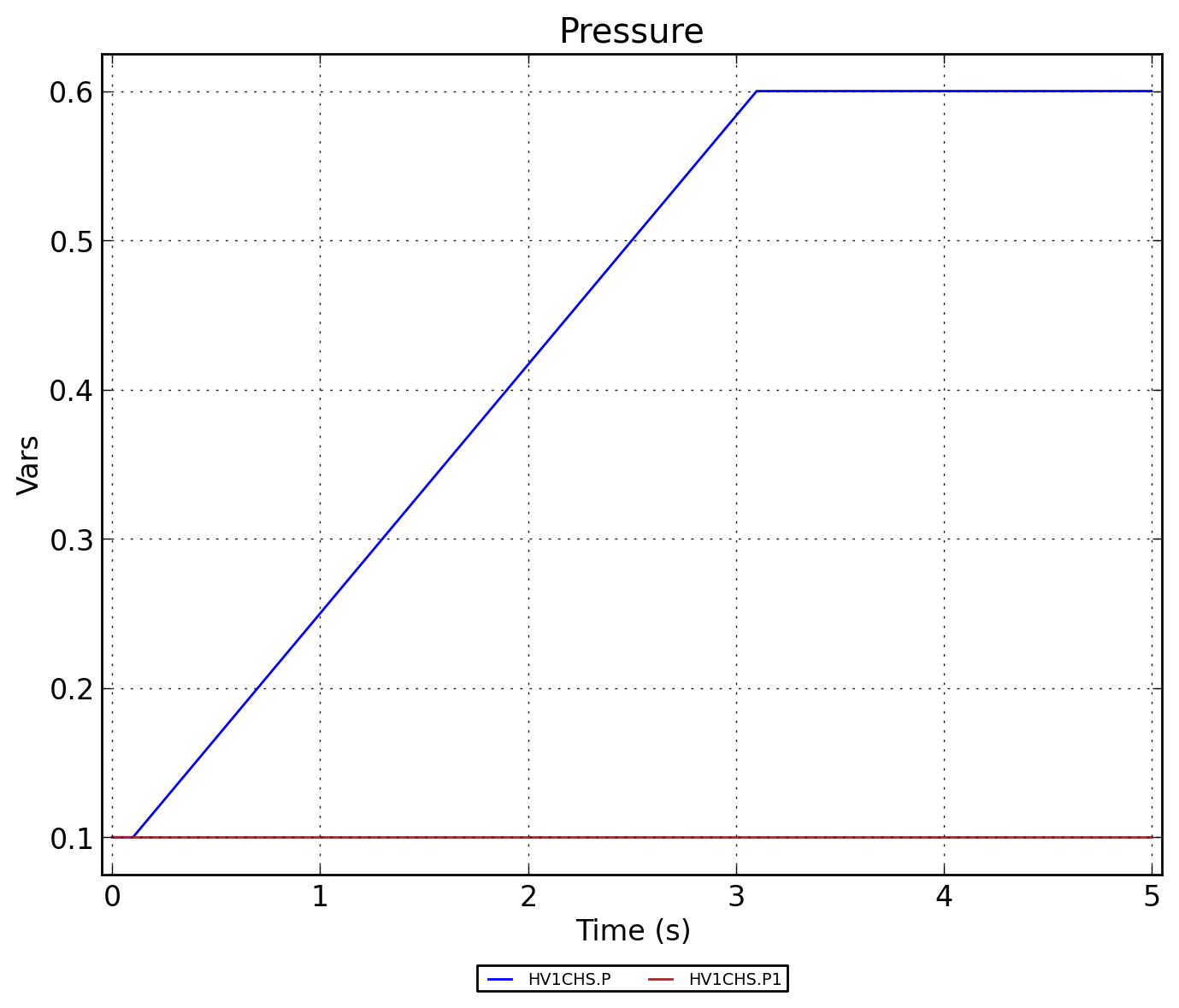

Рисунок 3 - HV1CHS.Pressure

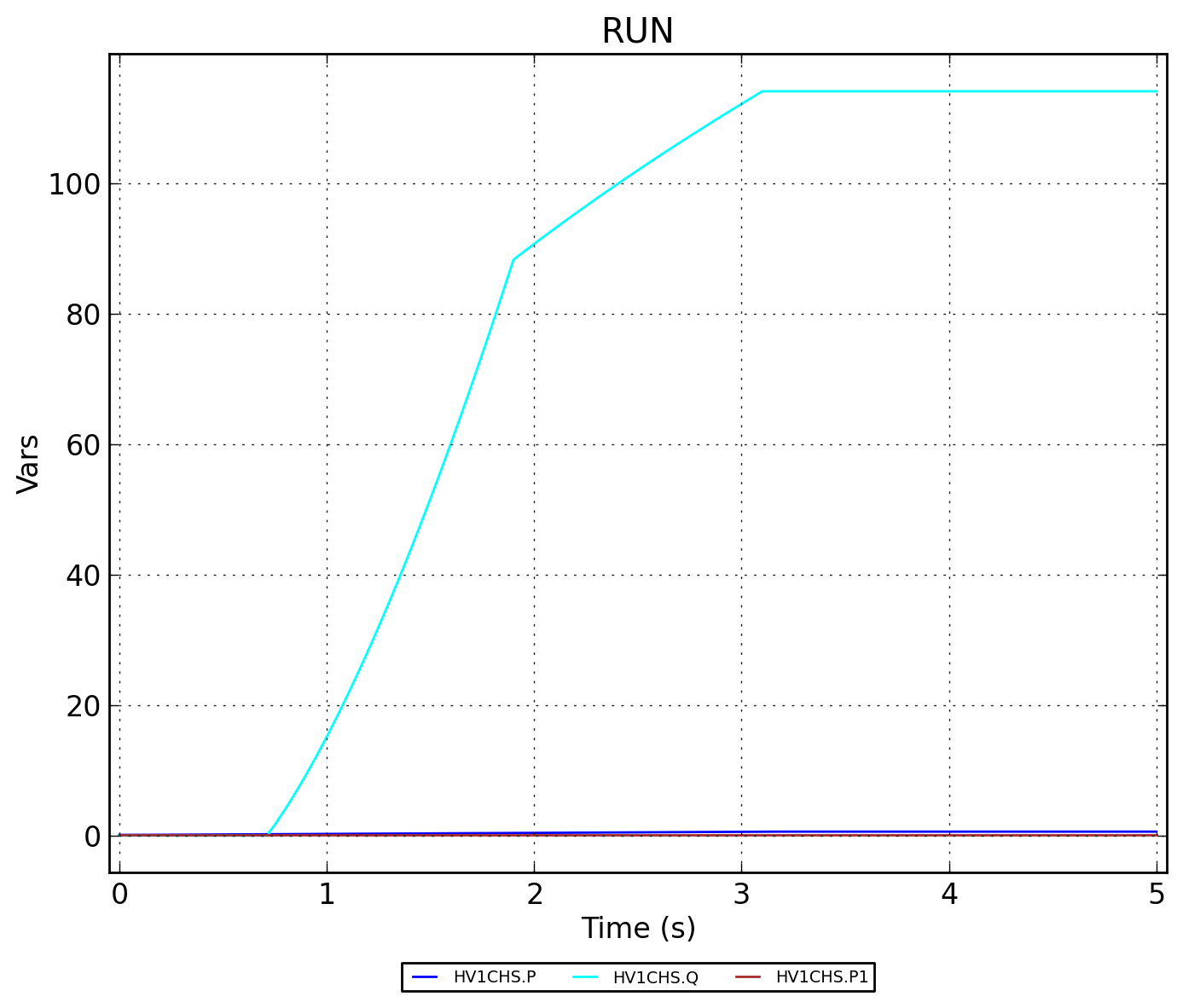

Рисунок 4 - HV1CHS.RUN
