Объект: HVA421O

Библиотека: Hydro

Имя на уровне решателя: HVA421O

Аннотация: Распределительный клапан 4/2 1-го типа

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	HYDRAULIC	Гидравлический порт 1
2	Port2	HYDRAULIC	Гидравлический порт 2
3	Port3	HYDRAULIC	Гидравлический порт 3
4	Port4	HYDRAULIC	Гидравлический порт 4
5	Port5	ISIGNAL	Сигнальный порт

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	Fluid	Параметры среды

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте (V)	MPa
2	S_VolumetricFlow1	Объемный расход на порте ;	L/min
3	V_Pressure2	Давление на порте (V)	MPa
4	S_VolumetricFlow2	Объемный расход на порте ;	L/min
5	V_Pressure3	Давление на порте (V)	MPa
6	S_VolumetricFlow3	Объемный расход на порте ;	L/min
7	V_Pressure4	Давление на порте (V)	MPa
8	S_VolumetricFlow4	Объемный расход на порте ;	L/min
9	V_port5	Значение сигнала на порте (V)
10	X_port5	Значение интегральной функции от сигнала на порте (X)
11	A_port5	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель распределительного клапана 4/2 тип 1 (HVA421O).

Задаёт модель четырёхлинейного двухпозиционного гидравлического распределительного клапана (4/2) типа 1, предназначенного для управления потоком рабочей жидкости путём переключения между четырьмя гидравлическими линиями и двумя позициями. Клапан имеет четыре порта (обычно питание P, слив T, а также два рабочих выхода A и B) и две позиции: нормальную (при значении сигнала, равном 0) и активированную (при значении сигнала, равном 1). HVA421O позволяет одновременно управлять двумя рабочими линиями (например, подъёмом и опусканием гидроцилиндра двустороннего действия), что даёт возможность реверсировать движение исполнительного механизма.

Проверка работы распределительного клапана при подаче сигнала.

При значении сигнала = 0 клапан соединяет порты 1 и 3, 2 и 4.

При значении сигнала = 1 клапан соединяет порты 1 и 4, 2 и 3.

Начальные данные:

Параметры сигнала:

VL = 0 - Пассивный уровень

VH = 1 - Активный уровень

D = 2 - Начальная задержка, с

FT = 1 - Продолжительность переднего фронта , с

HT = 1 - Продолжительность вершины импульса, с

BT = 1 - Продолжительность заднего фронта , с

Параметры модели (HVA421O)

D = 0.01 - Диаметр клапана, м

Cd = 0.72 - Коэффициент расхода

Fluid = Fluid1, Oil - Параметры среды

Pp = 0.1 - 1.1 МПа

Pa = 0.1 - 0.3 МПа

Pa = 0.1 - 0.6 МПа

Pt = 0.1 МПа

end = 7.5 - Время интегрирования

Параметры остальных моделей и объектов приведены на схеме.

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

Схема теста

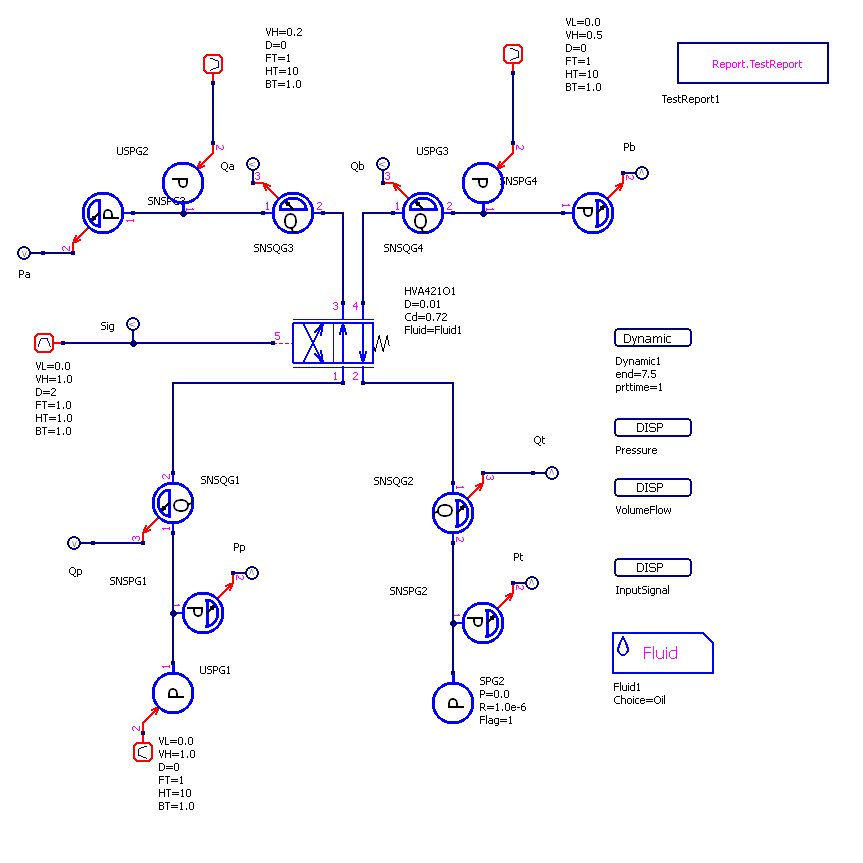

Рисунок 1 - Схема теста

Графики результатов теста

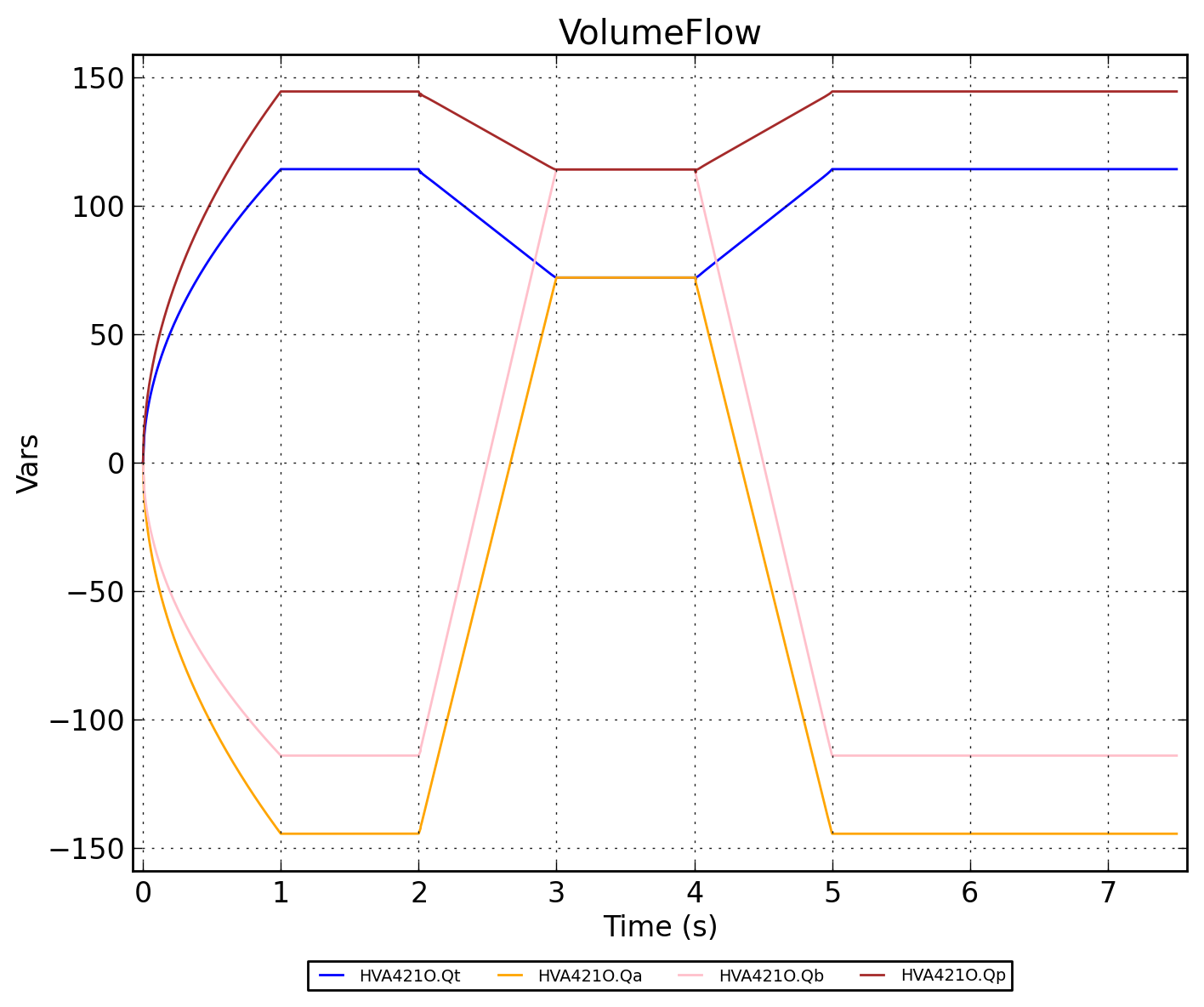

Рисунок 2 - HVA421O.VolumeFlow

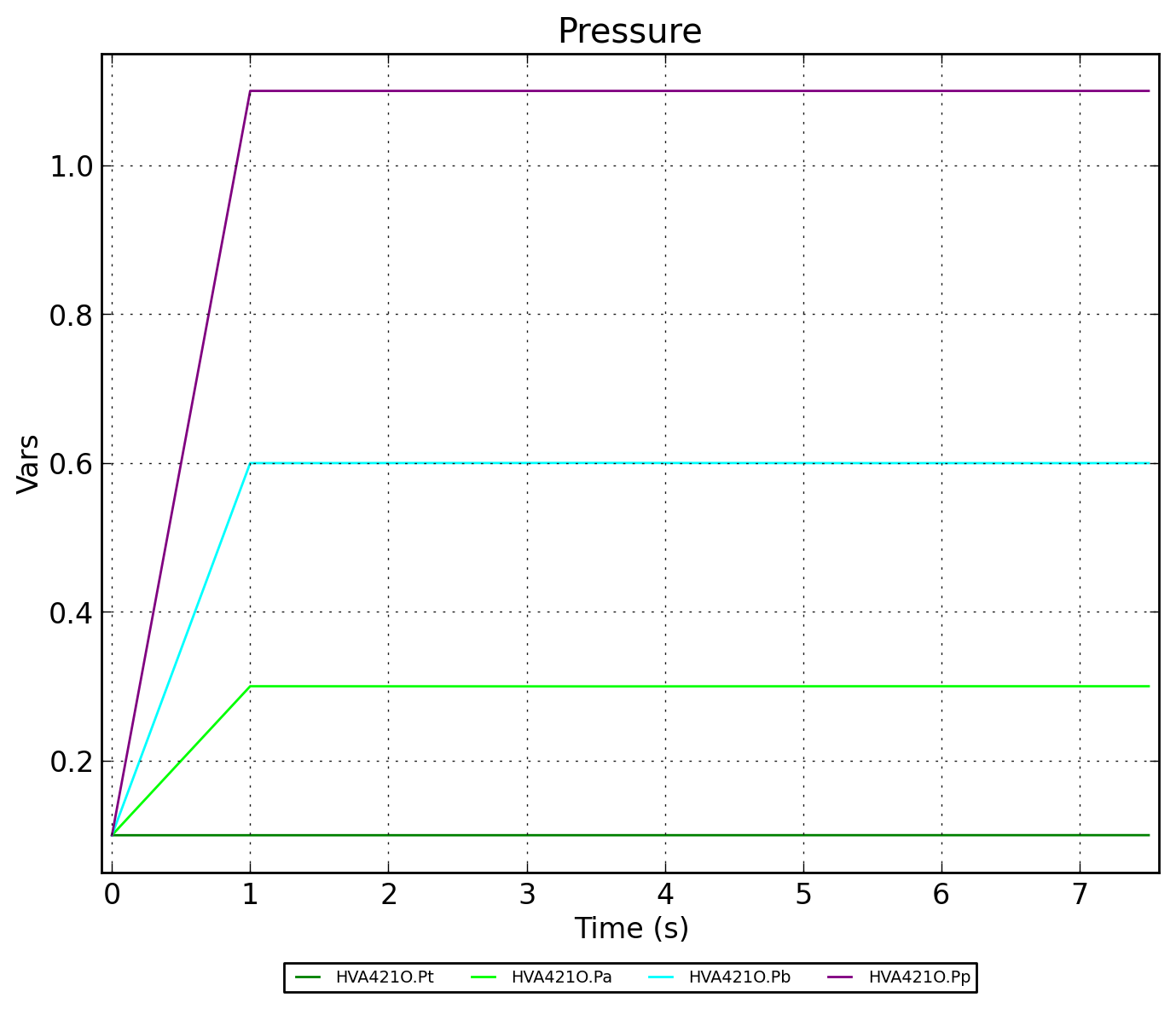

Рисунок 3 - HVA421O.Pressure

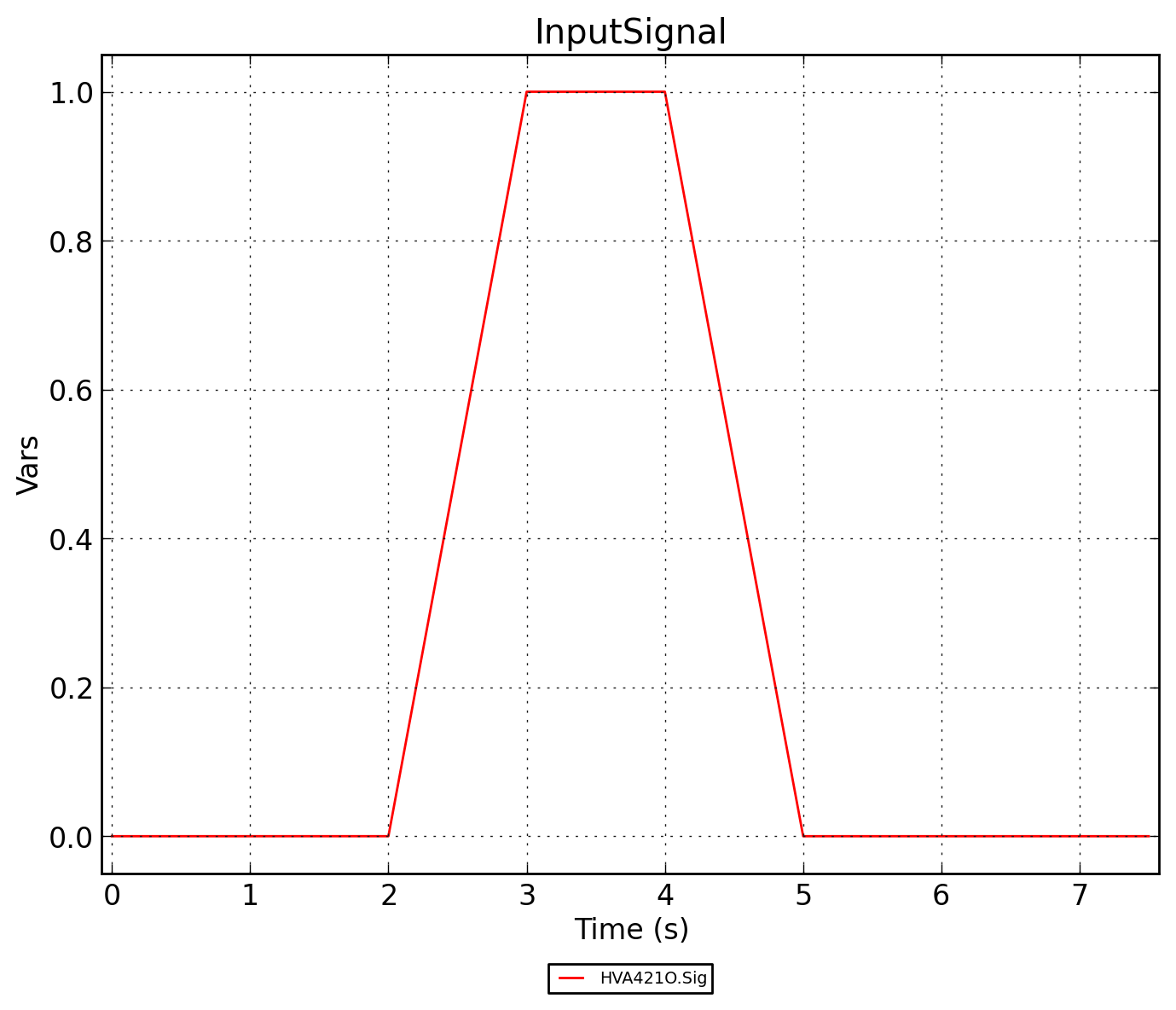

Рисунок 4 - HVA421O.InputSignal

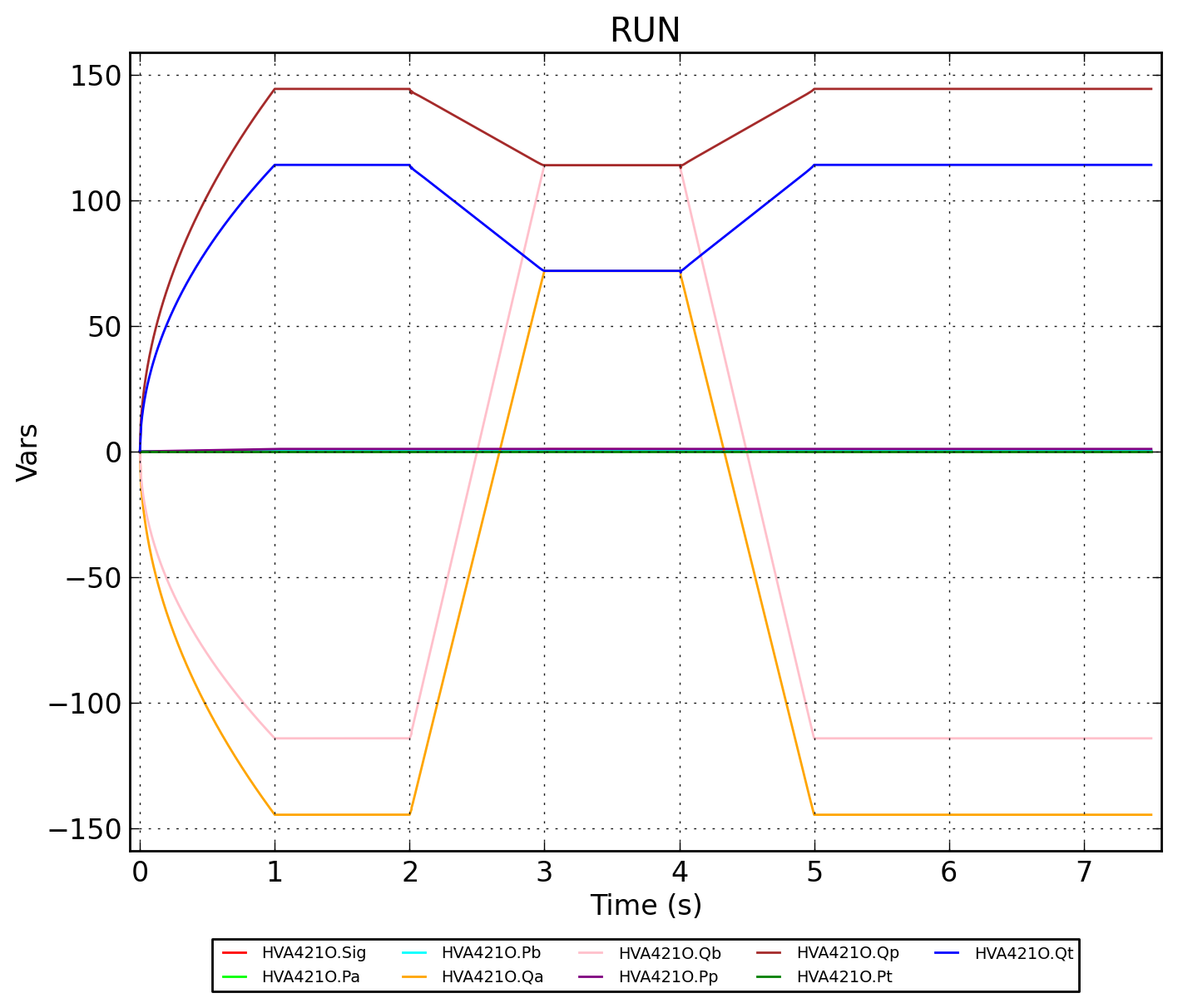

Рисунок 5 - HVA421O.RUN
