Объект: HVA221O

Библиотека: Hydro

Имя на уровне решателя: HVA221O

Аннотация: Распределительный клапан 2/2 1-го типа

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	HYDRAULIC	Гидравлический порт 1
2	Port2	HYDRAULIC	Гидравлический порт 2
3	Port3	ISIGNAL	Сигнальный порт

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	Fluid	Параметры среды

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте (V)	MPa
2	S_VolumetricFlow1	Объемный расход на порте ;	L/min
3	V_Pressure2	Давление на порте (V)	MPa
4	S_VolumetricFlow2	Объемный расход на порте ;	L/min
5	V_port3	Значение сигнала на порте (V)
6	X_port3	Значение интегральной функции от сигнала на порте (X)
7	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель распределительного клапана 2/2 тип 1 (HVA221O)

Задаёт модель двухлинейного двухпозиционного гидравлического распределительного клапана (2/2), предназначенного для управления потоком рабочей жидкости путём открытия или перекрытия одной гидравлической линии. Клапан имеет два порта (вход и выход) и две позиции (открыто/закрыто). HVA221O управляется внешним сигналом (электрическим, гидравлическим или механическим) и используется для дистанционного включения и выключения потока в гидросистеме.

Проверка работы распределительного клапана при подаче сигнала.

При значении сигнала = 0 клапан открыт и пропускает среду в любом направлении.

При значении сигнала = 1 клапан закрывается.

Начальные данные:

Параметры сигнала:

VL = 0 - Пассивный уровень

VH = 1 - Активный уровень

D = 2 - Начальная задержка, с

FT = 1 - Продолжительность переднего фронта , с

HT = 1 - Продолжительность вершины импульса, с

BT = 1 - Продолжительность заднего фронта , с

Параметры модели (HVA221O)

D = 0.01 - Диаметр клапана, м

Cd = 0.72 - Коэффициент расхода

Fluid = Fluid1, Oil - Параметры среды

P1 = 0.1 - 1.1 МПа

P2 = 0.1 МПа

end = 7.5 - Время интегрирования

Параметры остальных моделей и объектов приведены на схеме.

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

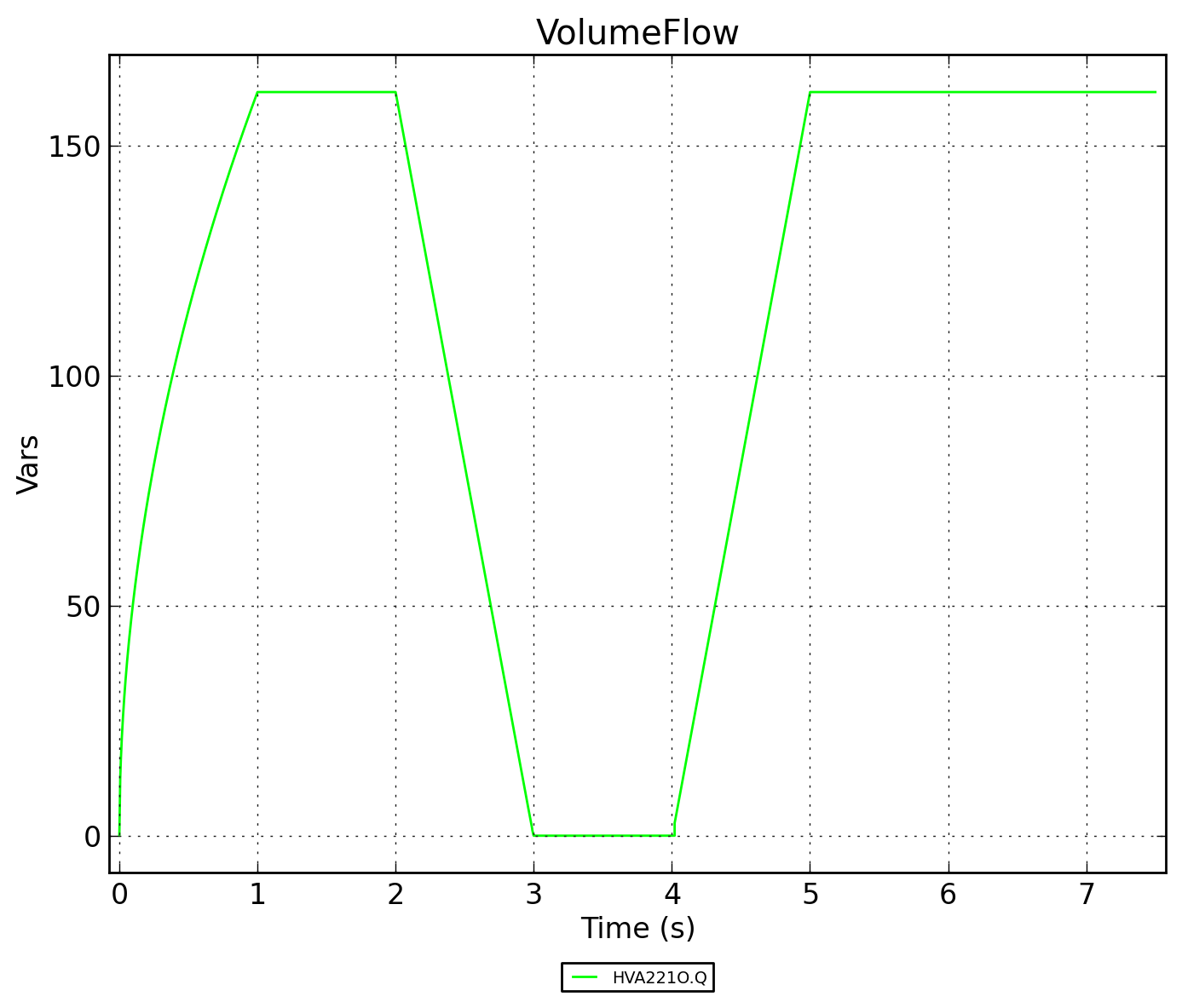

Рисунок 2 - HVA221O.VolumeFlow

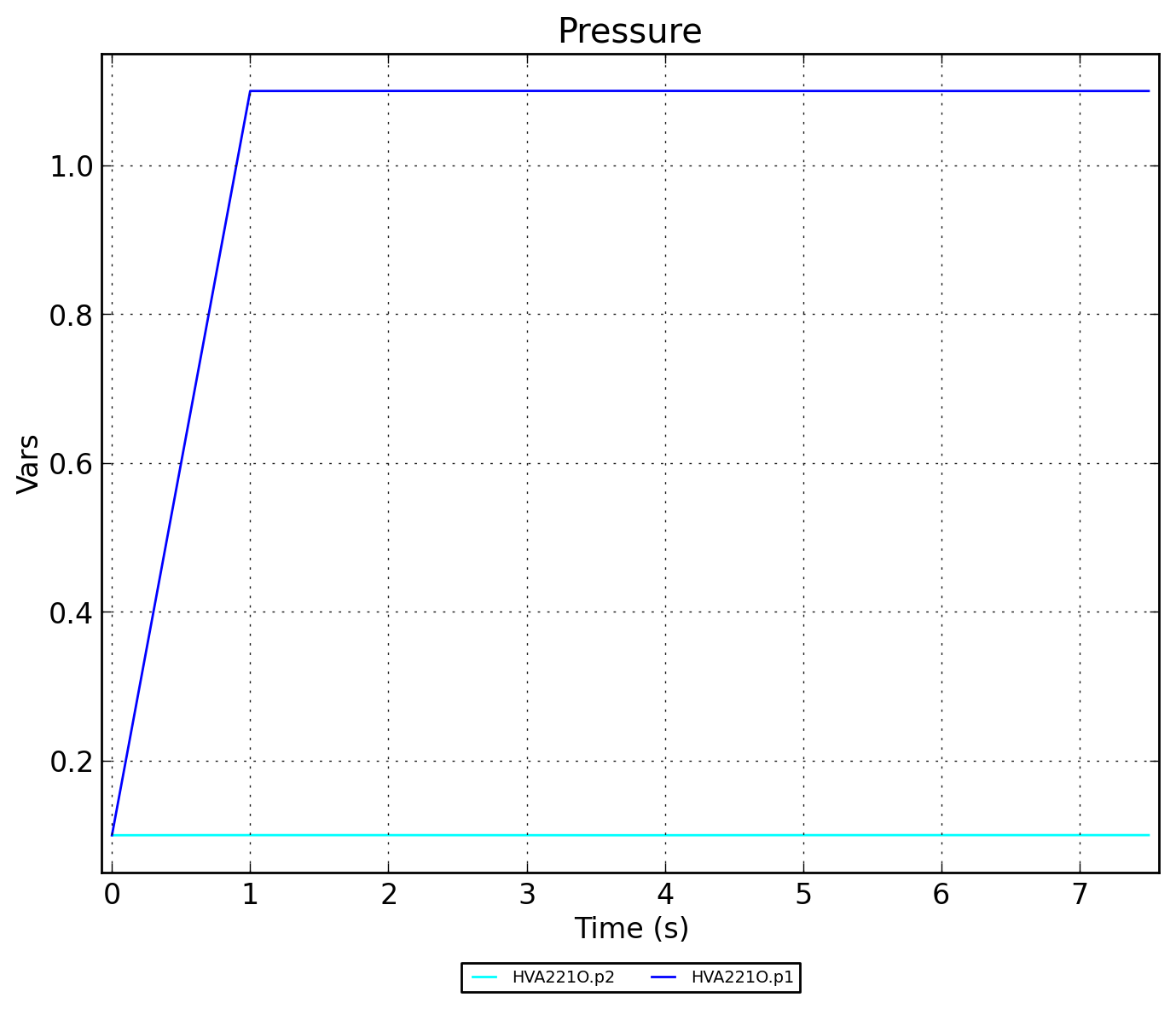

Рисунок 3 - HVA221O.Pressure

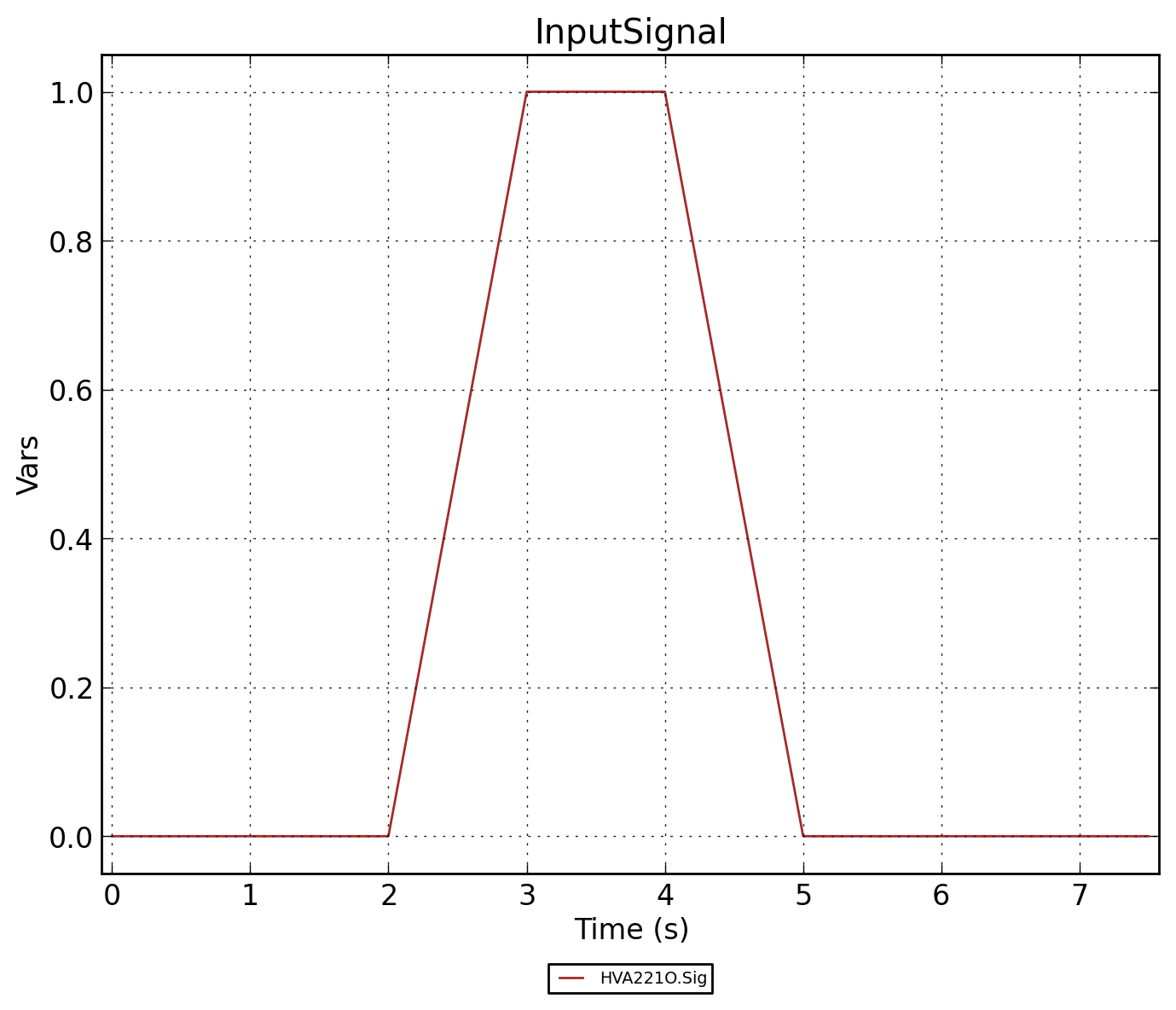

Рисунок 4 - HVA221O.InputSignal

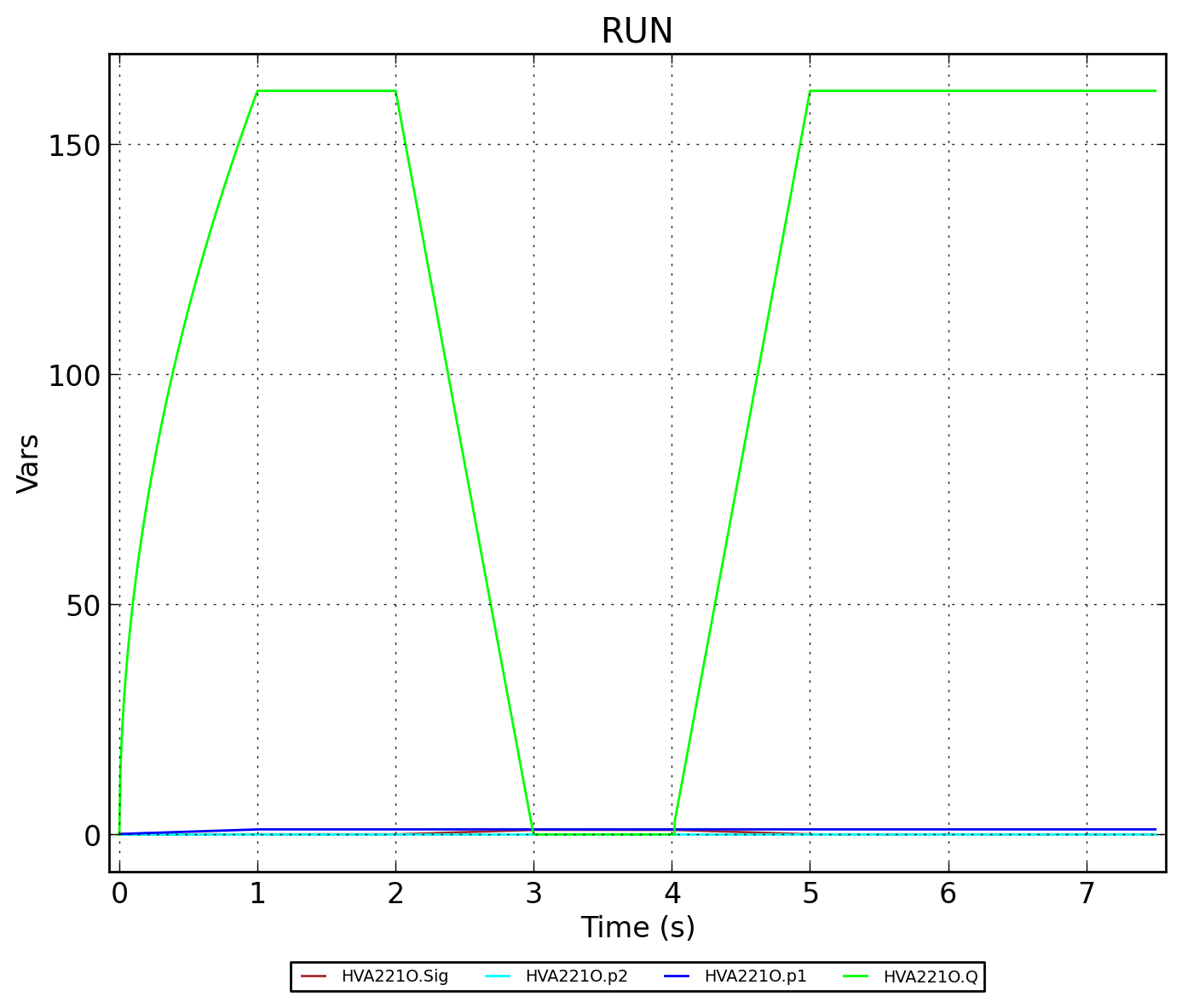

Рисунок 5 - HVA221O.RUN
