Объект: HT001V

../../../../_images/logo_ru_no_text.png

Библиотека: HydroThermo2

Имя на уровне решателя: HT001V

Аннотация: Накопитель

Обозначение: Накопитель

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

THYDRAULIC

Теплогидравлический порт, вход/выход элемента

Пользовательские параметры модели:

№

Параметр

Тип

Описание

Единица

Значение по умолч.

1

Fluid

Имя объекта свойств среды, -

2

P0

real

Начальное давление, Па

Pa

101325

3

T0

real

Начальная температура, K

K

293.15

4

V

real

Объем элемента, м³

m**3

0.1

Расчетные и измеряемые величины:

№

Параметр

Описание

Единица

1

V_Pressure1

Давление на порте

Pa

2

V_SpecificEnthalpy1

Удельная энтальпия;

J/kg

3

V_Density1

Плотность рабочей среды;

kg/m**3

4

V_Temperature1

Температура рабочей среды на порте;

K

5

S_MassFlow1

Массовый расход на порте ;

kg/s

6

S_EnthalpyFlow1

Поток энтальпии на порте ;

W

Пример использования компонента

Модель накопителя (HT001V)

Элемент моделирует замкнутый объём, в котором происходит накопление или отдача энергии рабочей среды без изменения массы. Учитывает объём, начальные давление и температуру, а также свойства среды. Позволяет моделировать тепловые процессы при подводе или отводе потока энтальпии. Используется в гидравлических и термодинамических системах для расчёта изменения параметров жидкости в ресиверах, баллонах и других ёмкостях.

Проверка изменения температуры при создании потока энтальпии Qh = 1000 Дж/с через порт h.

Начальные данные:

Параметры модели (HT001V)
V = 1e-3 - Объем элемента, м^3
P0 = 101325 - Начальное давление, Па
T0 = 293.15 - Начальная температура, К
Fluid = water - Имя объекта свойств среды (вода)

Параметры источника энтальпии (C = 1000)
Qh = 1000 Дж/с - Поток энтальпии, подаваемый на порт h

Параметры интегрирования
end = 1.0 с - Время интегрирования
control = 1e-3 - Точность контроля
dabs = 10 - Абсолютная погрешность

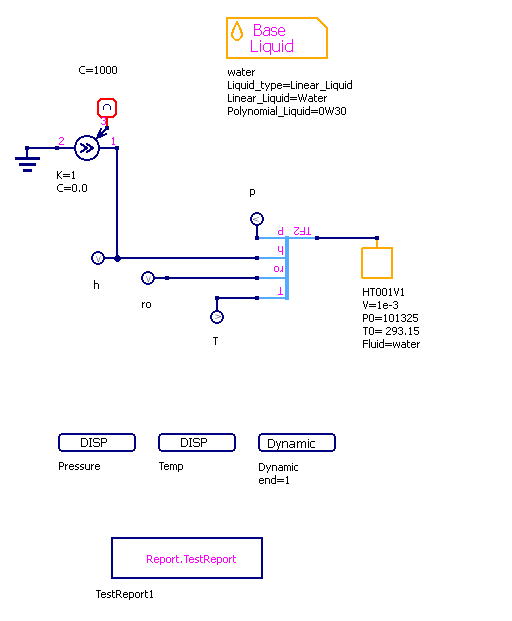

Схема тестирования:

Схема содержит накопитель HT001V1 с параметрами V = 1e-3 м³, P0 = 101325 Па, T0 = 293.15 К, Fluid = water. К порту h подключён источник потока энтальпии с сигналом C = 1000 Дж/с. В системе установлены датчики давления (HT001V.p) и температуры (HT001V.T). Измеряются давление и температура в объёме. Результаты выводятся на осциллографы Pressure и Temp.

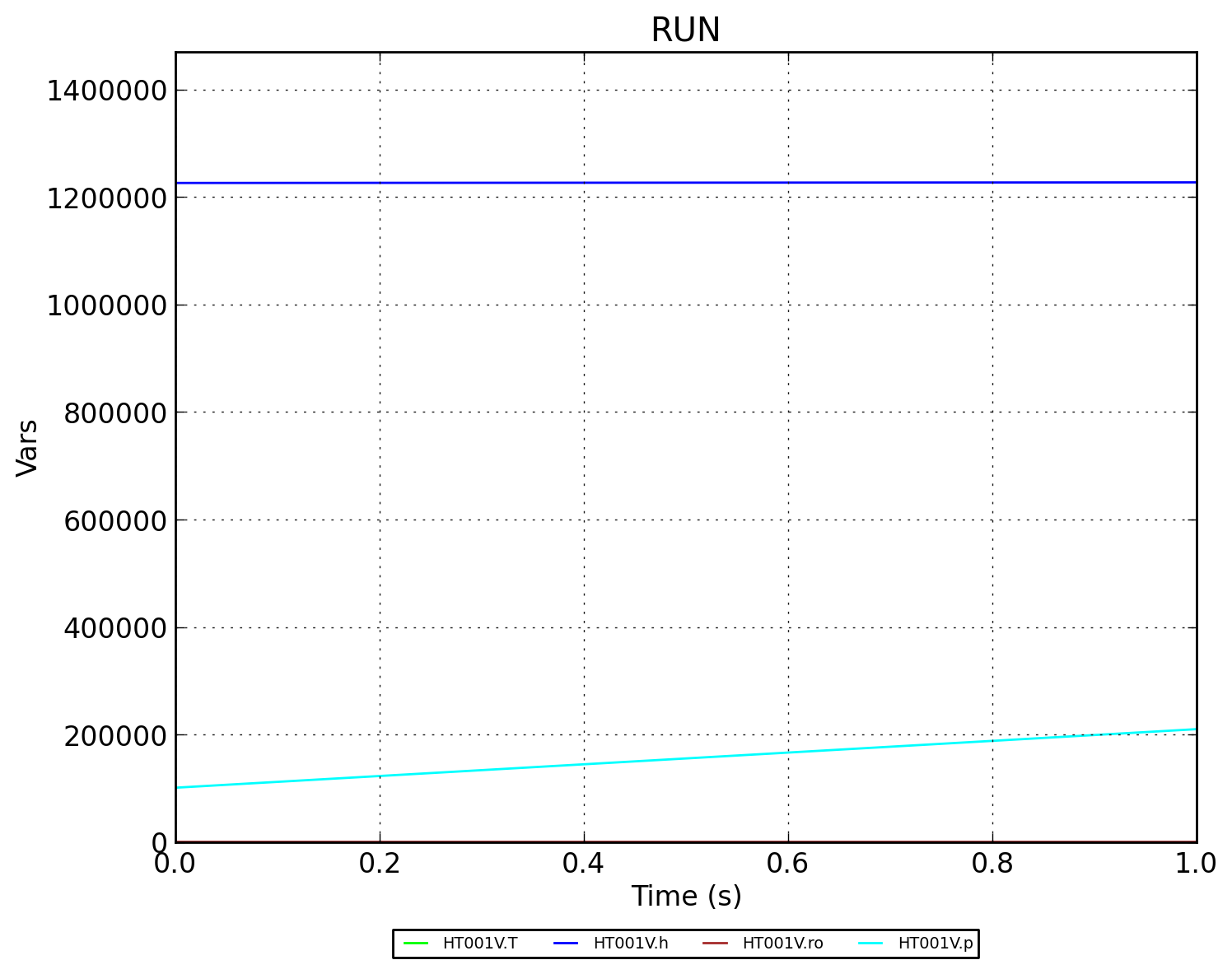

Результат:

Приобретённое количество теплоты за 1 секунду:

Приобретённое количество теплоты за 1 секунду:

\[\begin{split}\begin{aligned} Q &= C_m \cdot m \cdot \Delta T \\ Q &= C_m \cdot m \cdot (t_{\text{кон}} - t_{\text{нач}}) \\ t_{\text{кон}} &= \frac{Q}{C_m \cdot m} + t_{\text{нач}} = \frac{Q}{C_m \cdot \rho \cdot V} + t_{\text{нач}} \\ &= \frac{1000}{4182 \cdot 1000 \cdot 0.001} + 293.15 = 293.389\ \text{К} \end{aligned}\end{split}\]

где:

  • \(Q = 1000\) Дж — теплота, подведённая за 1 с,

  • \(C_m = 4182\) Дж/(кг·К) — удельная теплоёмкость воды,

  • \(m = \rho \cdot V = 1\) кг — масса воды,

  • \(\rho = 1000\) кг/м³ — плотность воды,

  • \(V = 1 \cdot 10^{-3}\) м³ — объём,

  • \(\Delta T = t_{\text{кон}} - t_{\text{нач}}\) — изменение температуры,

  • \(t_{\text{нач}} = 293.15\) К — начальная температура.

Схема теста
../../../../_images/HT001V.sch.png

Рисунок 1 - Схема теста

Графики результатов теста

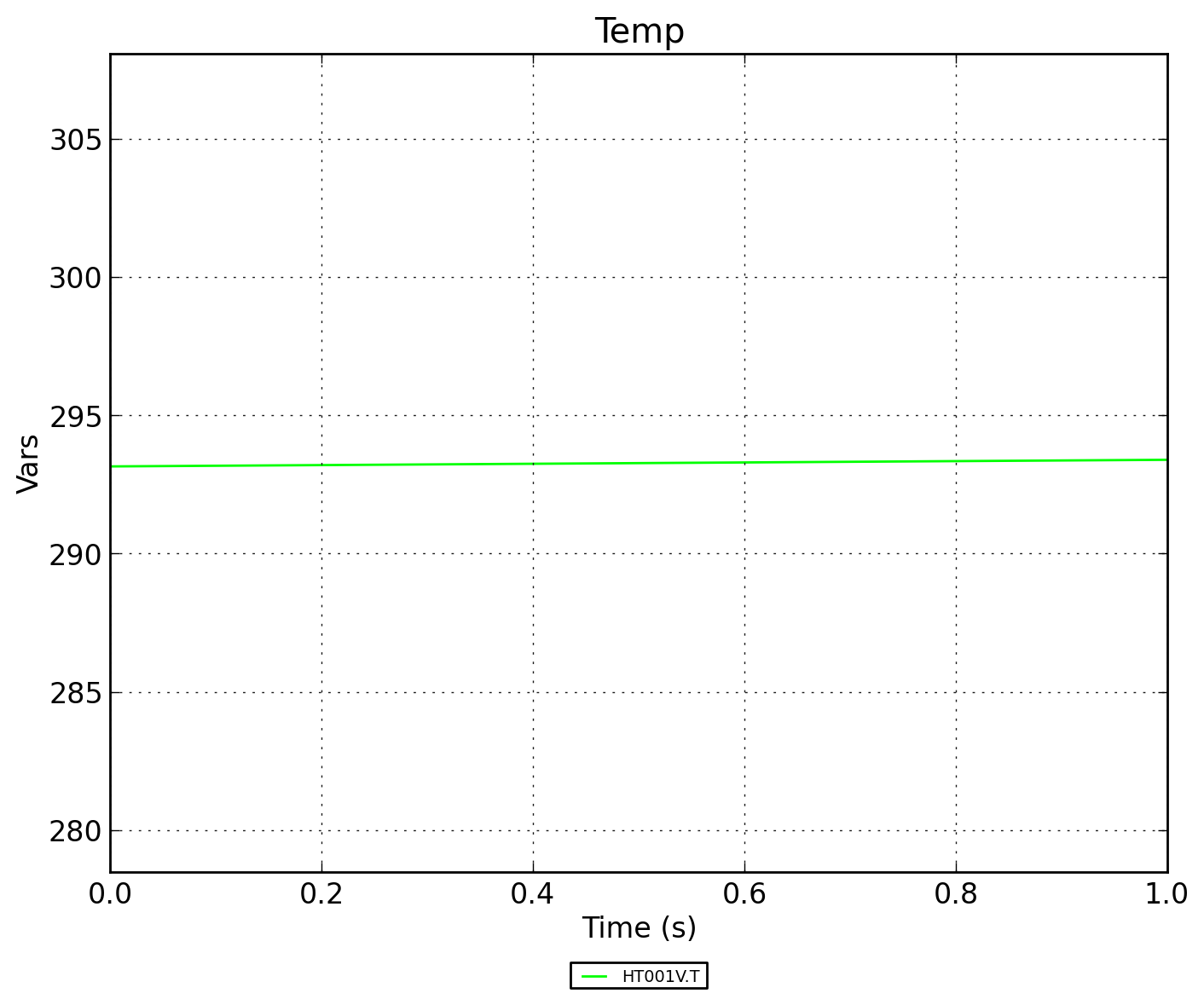

../../../../_images/HT001V.Temp.png

Рисунок 2 - Температура HT001V.T

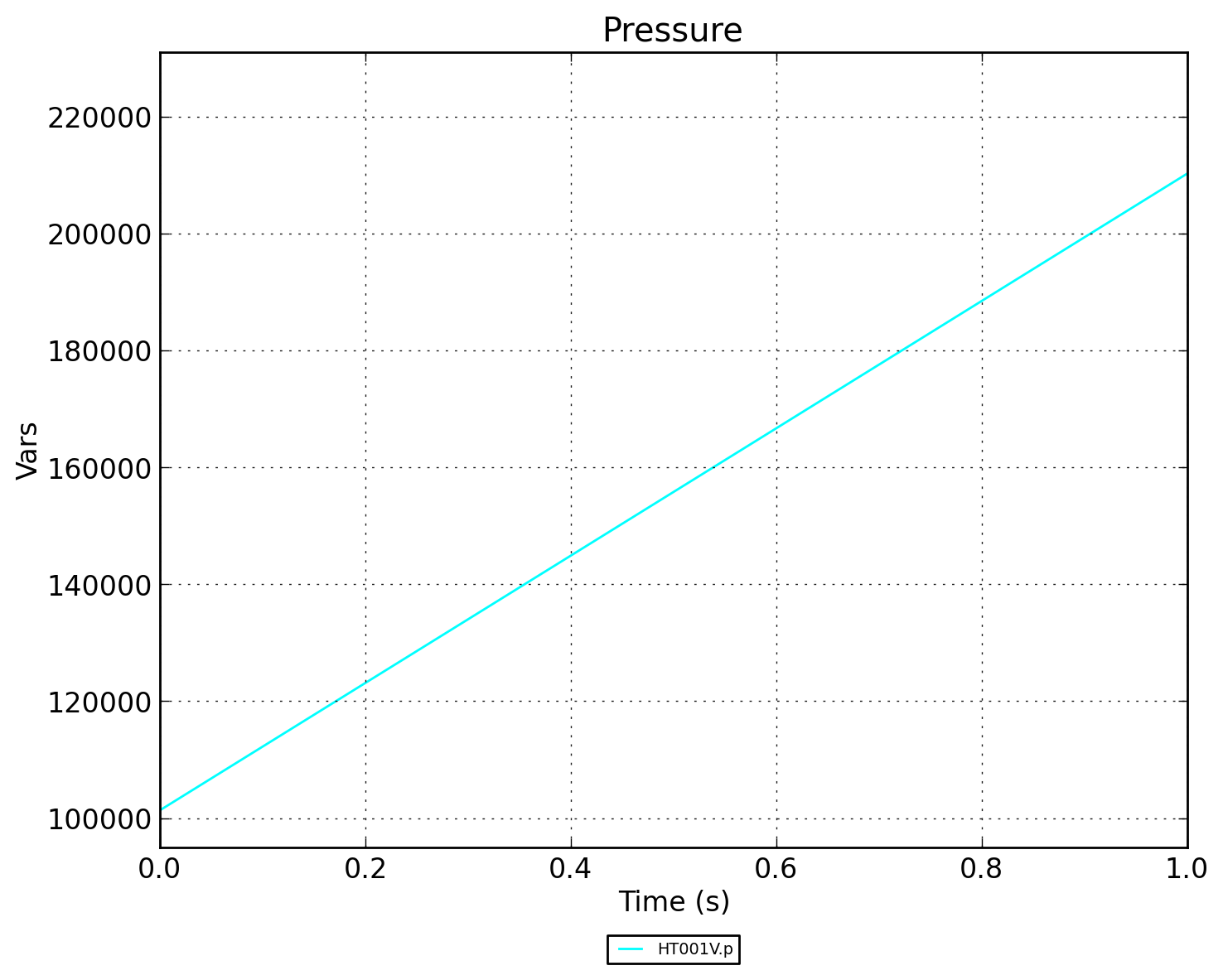

../../../../_images/HT001V.Pressure.png

Рисунок 3 - Давление HT001V.p
