Объект: HTPVPM

../../../../_images/logo_ru_no_text.png

Библиотека: HydroThermo2

Имя на уровне решателя: HTPVPM

Аннотация: Механически управляемый насос, принимающий на вход рад/с

Обозначение: Механически управляемый насос, принимающий на вход рад/с

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

PortA

THYDRAULIC

Теплогидравлический порт А

2

PortB

THYDRAULIC

Теплогидравлический порт B

3

PortC

MECH1D_R

Механический порт C

Пользовательские параметры модели:

№

Параметр

Тип

Описание

Единица

Значение по умолч.

1

D

real

Диаметр элемента, м

m

0.01

2

Fluid

Имя объекта свойств среды

Fluid

3

JR

real

Момент инерции, кг*м2

kg*m**2

1e-8

4

KPD

real

Общий КПД

0.8

5

KPD0

real

Объемный КПД

m**3

0.9

6

L

real

Длина элемента, м

m

0.01

7

NN

real

Частота рабочей точки, рад/c

Hz

1000

8

P0

real

Начальное давление на элементе, Па

Pa

101325

9

PN

real

Перепад рабочей точки, Па

Pa

5e5

10

T0

real

Начальная температура в линии гидравлического порта, К

K

293.15

11

Vr

real

Рабочий объем, м3

m**3

1e-4

Расчетные и измеряемые величины:

№

Параметр

Описание

Единица

1

V_Pressure1

Давление на порте

Pa

2

V_SpecificEnthalpy1

Удельная энтальпия;

J/kg

3

V_Density1

Плотность рабочей среды;

kg/m**3

4

V_Temperature1

Температура рабочей среды на порте;

K

5

S_MassFlow1

Массовый расход на порте ;

kg/s

6

S_EnthalpyFlow1

Поток энтальпии на порте ;

W

7

V_Pressure2

Давление на порте

Pa

8

V_SpecificEnthalpy2

Удельная энтальпия;

J/kg

9

V_Density2

Плотность рабочей среды;

kg/m**3

10

V_Temperature2

Температура рабочей среды на порте;

K

11

S_MassFlow2

Массовый расход на порте ;

kg/s

12

S_EnthalpyFlow2

Поток энтальпии на порте ;

W

13

V_AngularSpeed3

Угловая скорость на порте ;

rad/s

14

A_AngularAcceleration3

Угловое ускорение на порте ;

rad/s**2

15

X_AngularMotion3

Угловое перемещение ;

rad

16

S_Torque3

Крутящий момент на порте ;

N*m

Пример использования компонента

Модель гидравлического объемного насоса/мотора (HTPVPM)

Компонент HTPVPM (модуль Hydraulic) реализует модель гидравлического объемного насоса/мотора. Компонент учитывает рабочий объем (Vr), номинальное давление (PN) и частоту вращения (NM), а также коэффициенты утечек (KFD, KFR), момент инерции (JR) и параметры гидравлического сопротивления (D, L). Применяется в системах моделирования гидроприводов, систем смазки и охлаждения для расчета расхода рабочей жидкости и перепада давления.

Проверка динамических характеристик гидравлического насоса при подаче линейно изменяющегося сигнала.

Начальные данные:

Параметры модели (HTPVPM1)
Vr = 0.0000001 — Рабочий объем, м³
PN = 50000 — Номинальное давление, Па
NM = 50 — Номинальная частота вращения, рад/с (или об/мин)
KFD = 0.9 — Коэффициент подачи/утечки
KFR = 0.9 — Коэффициент расхода
JR = 5.0000001 — Момент инерции ротора, кг·м²
D = 0.01 — Гидравлический диаметр, м
L = 0.01 — Длина, м
P0 = 101300 — Начальное давление, Па
T0 = 300 — Начальная температура, K
Fluid = oil — Рабочая жидкость

Входные сигналы
TrapeziumSource3 — линейно изменяющийся сигнал (трапеция/пила)
SW1 — сигнал управления (C = 50)

end = 10 с — Время интегрирования

Схема тестирования:

Схема представляет собой гидравлический контур, в котором насос HTPVPM1 подключен к источникам давления (HT01VS1) и управляющему сигналу (TrapeziumSource3). На вход насоса подается линейно возрастающий сигнал давления (от 101300 до 201300 Па). Выходные сигналы (расход Qqv и перепад давления dp) регистрируются на осциллографах Qqv и Dp.

Результат:

На графиках Qqv и Dp показаны выходные сигналы HTPVPM.Qqv и HTPVPM.dp.

Перепад давления dp (график Dp) линейно возрастает от 0 до 100000 Па (1 бар) за 10 секунд. Это соответствует изменению входного сигнала от TrapeziumSource3. Расход насоса Qqv (график Qqv) при этом линейно уменьшается от начального значения примерно 8·10⁻⁶ м³/с до отрицательного значения примерно –2·10⁻⁶ м³/с к моменту времени t = 10 с. Переход расхода через ноль происходит примерно на 8-й секунде.

Такое поведение объясняется наличием внутренних утечек (KFD, KFR) в насосе: по мере роста перепада давления растет и величина обратного потока (утечек), что в итоге приводит к смене знака результирующего расхода. Модель корректно отражает статические и динамические характеристики гидравлического объемного насоса в составе гидросистемы.

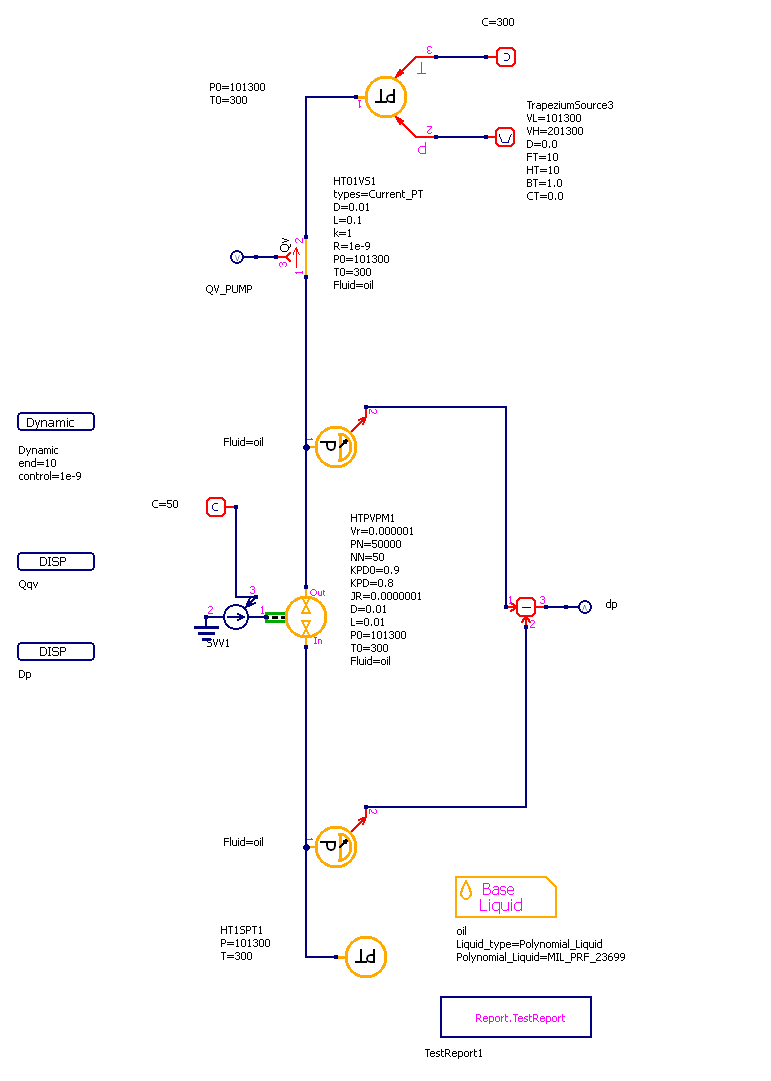

Схема теста
../../../../_images/HTPVPM.sch.png

Рисунок 1 - Схема теста

Графики результатов теста

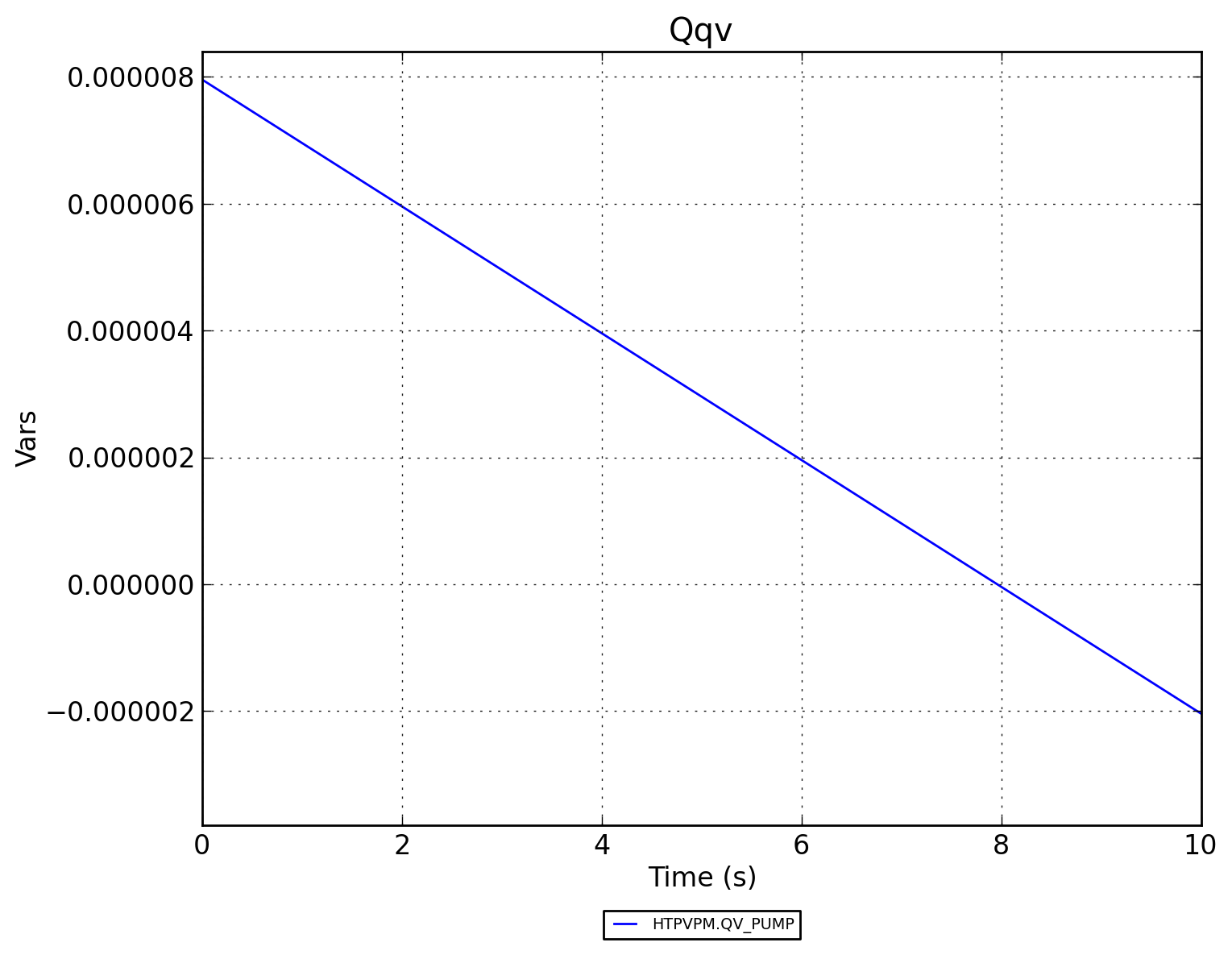

../../../../_images/HTPVPM.Qqv.png

Рисунок 2 - HTPVPM.Qqv (расход Qqv)

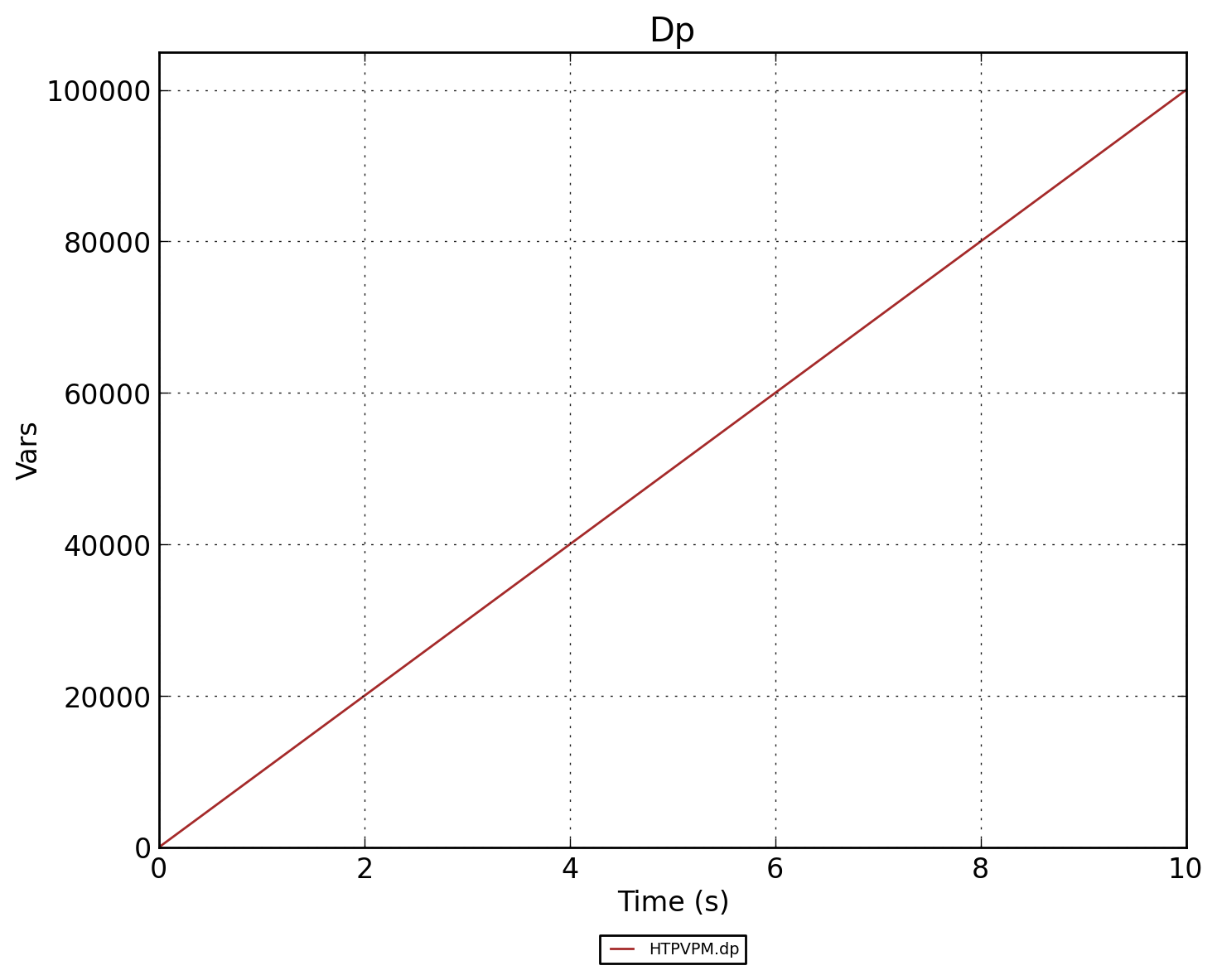

../../../../_images/HTPVPM.Dp.png

Рисунок 3 - HTPVPM.Dp (перепад давления Dp)

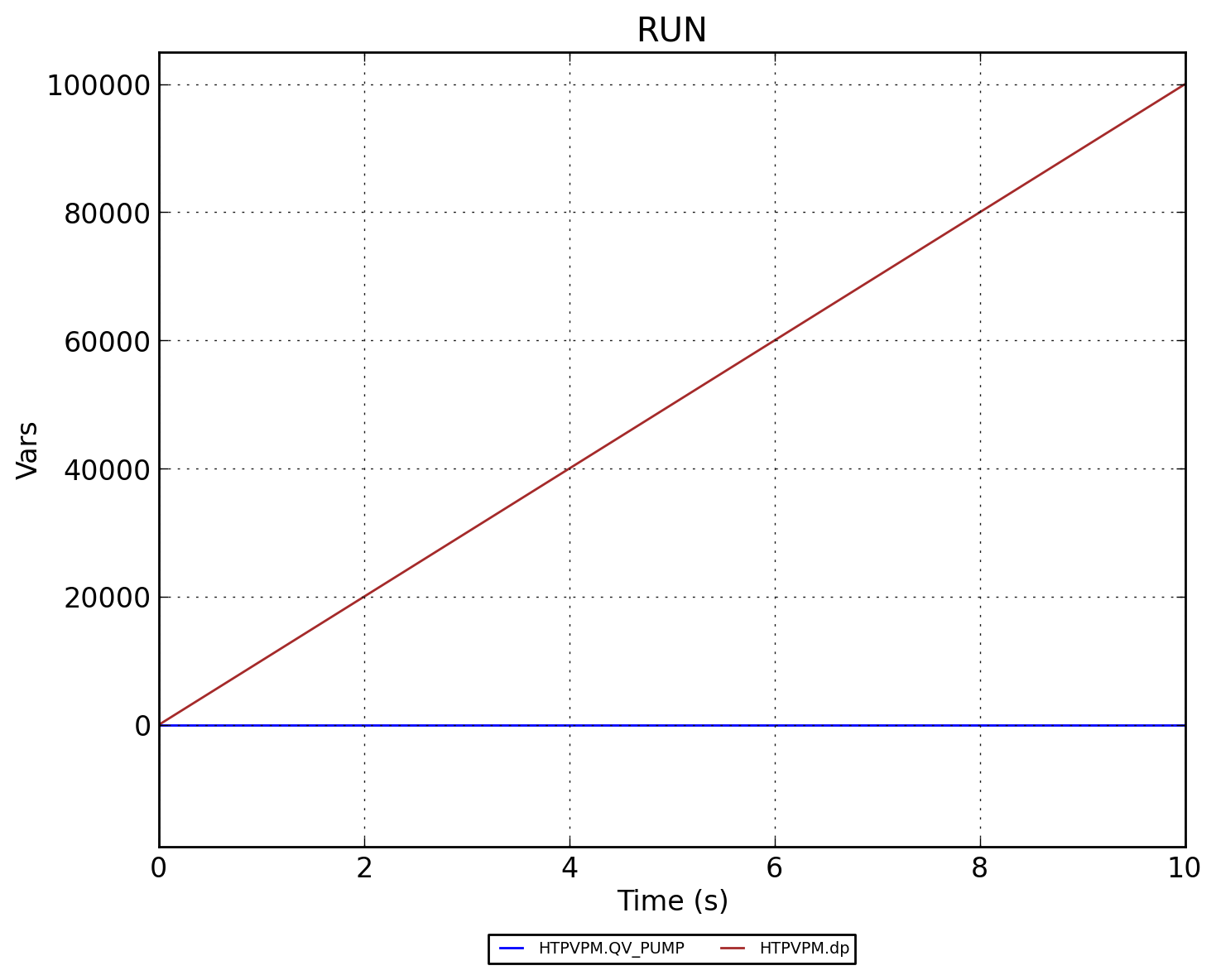

../../../../_images/HTPVPM.RUN.png

Рисунок 4 - HTPVPM.RUN (совмещенный график Qqv и Dp)
