Объект: HT02VP

Библиотека: HydroThermo2

Имя на уровне решателя: HT02VP

Аннотация: Насос управляемым объёмным расходом

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Теплогидравлический порт, вход в элемент
2	Port2	base.ThermalFluid2	Теплогидравлический порт, выход из элемента
3	Port3	base.DOF1	1D упраляющий порт, объемный расход м³/с

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	P0	base.real	Начальное давление, Па	101325
5	T0	base.real	Начальная температура, K	293.15

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HT02VP
Модуль тестируемого компонента	HydroThermo2
Дата тестирования	Sun Mar 8 22:22:16 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HT02VP - Насос с управляемым объемным расходом
Тест: Проверка насоса с управляемым объемным расходом
при изменении перепада давлений на портах

Насос с задаваемым объемным расходом, HT02VP

D=0.01 - Гидравлический диаметр, м
L=0.01 - Длина элемента, м
Qv=0.1 - Объемный расход, м3/с
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=oil,масло - Имя объекта свойств среды, -

Результат:
Перепад давлений увеличивается с 0 до 100000 Па, вне зависимости
от него, объемный расход идеального насоса постоянен
и равен сигналу с порта = 0.1 м3/с

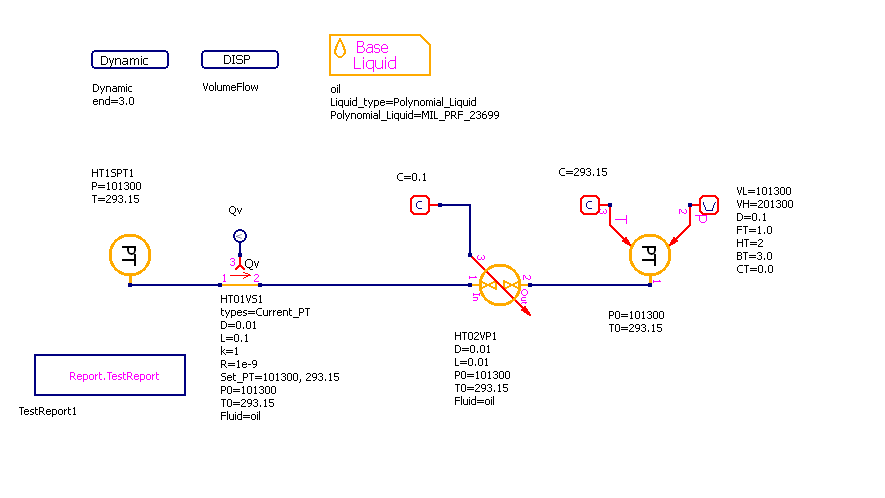

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

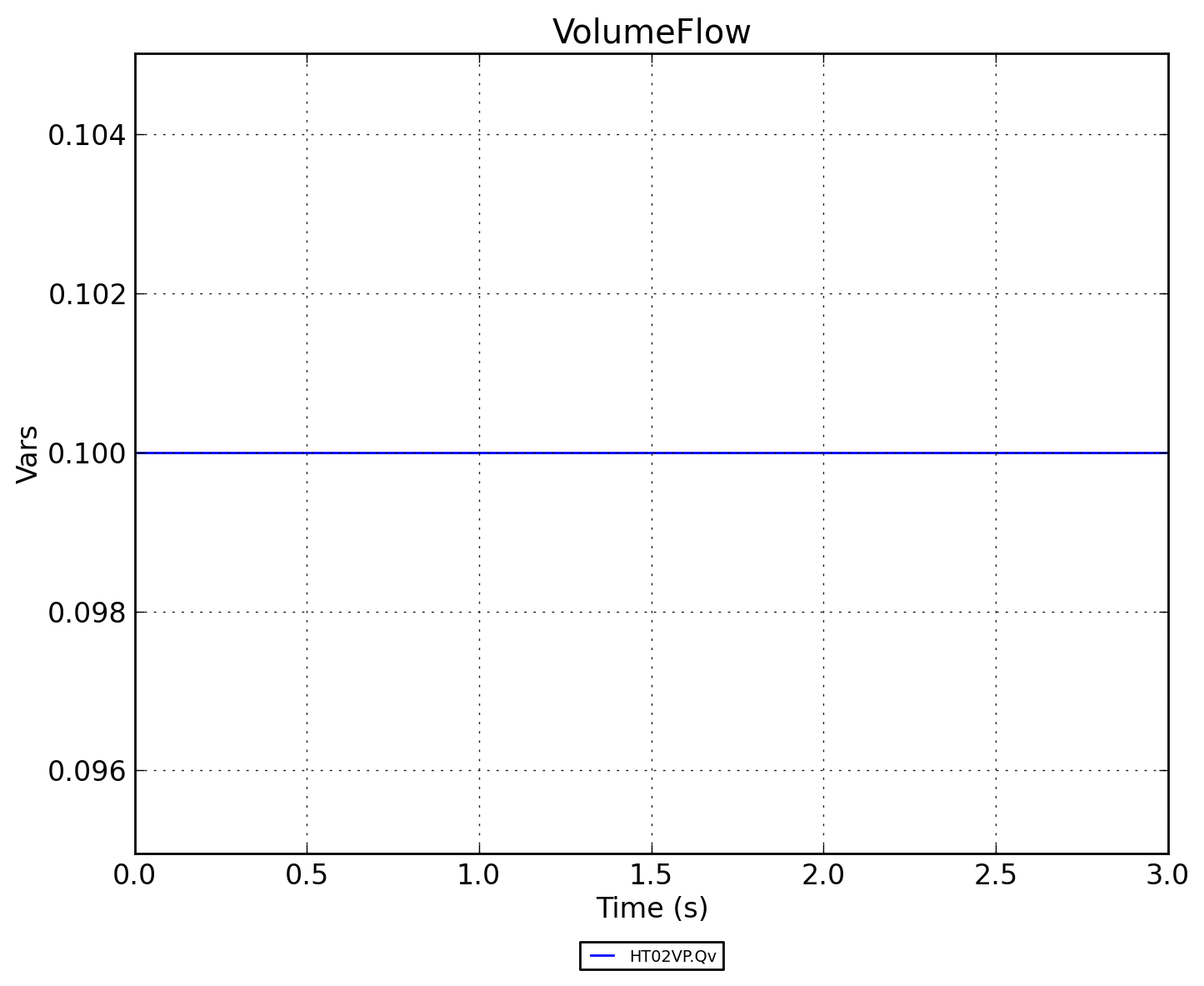

Рисунок 2 - HT02VP.VolumeFlow

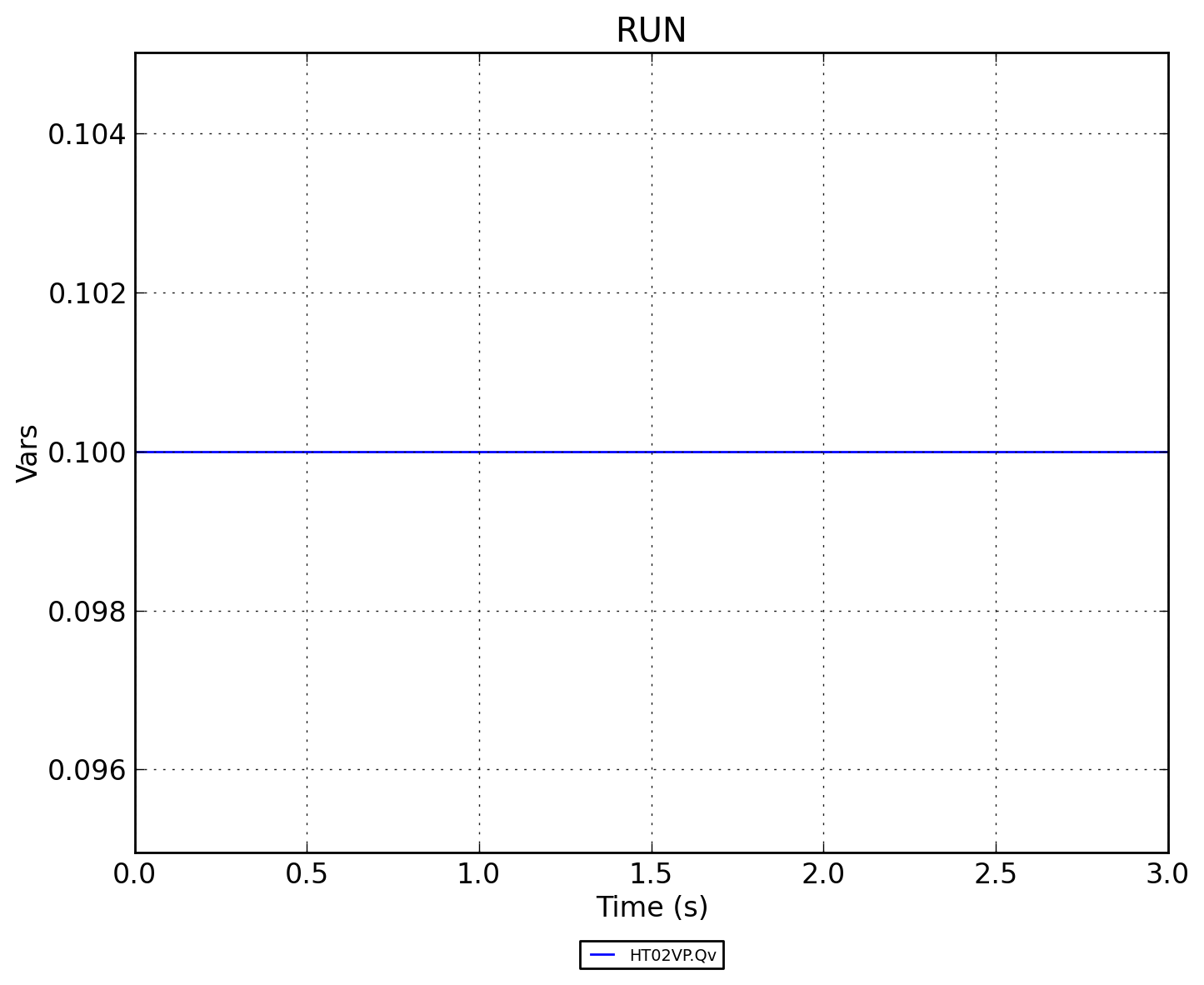

Рисунок 3 - HT02VP.RUN
