Объект: HT002O

Библиотека: HydroThermo2

Имя на уровне решателя: HT002O

Аннотация: Дроссель несимметричный

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.ThermalFluid2	Теплогидравлический порт, вход в элемент
2	Port2	base.ThermalFluid2	Теплогидравлический порт, выход из элемента

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	D	base.real	Гидравлический диаметр, м	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	base.real	Длина элемента, м	0.01
4	MDT1	base.real	Коэффициент расхода в прямом направлении, -	0.72
5	MDT2	base.real	Коэффициент расхода в обратном направлении, -	0.72
6	P0	base.real	Начальное давление, Па	101325
7	T0	base.real	Начальная температура, K	293.15
8	eps	base.real	Абсолютная шероховатость, м	0.000045

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HT002O
Модуль тестируемого компонента	HydroThermo2
Дата тестирования	Sun Mar 8 22:21:22 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Объект HT002O - Дроссель несимметричный

Тест: Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Дроссель несимметричный, HT002O

D=0.01 - Гидравлический диаметр, м
MDT1=0.72 - Коэффициент расхода в прямом направлении, -
MDT2=0.72 - Коэффициент расхода в обратном направлении, -
L=0.01 - Длина элемента, м
eps=0.0 - Абсолютная шероховатость, м
P0=101300 - Начальное давление, Па
T0=293.15 - Начальная температура, К
Fluid=oil,масло - Имя объекта свойства среды, -

Результат:
Так как трение по длине мало и шероховатость отсутствует, вклад сопротивления по длине трубы мал
и расчет можно посчитать с достаточной точностью по формуле Бернулли:
Qm = Qv * ro = MDT * S * sqrt (2 * dp / ro) * ro
Qm = 0.72 * 0,00007853981634 * sqrt (2 * 2000 / 989,9) * 989,9 =
= 0,11252 кг/с

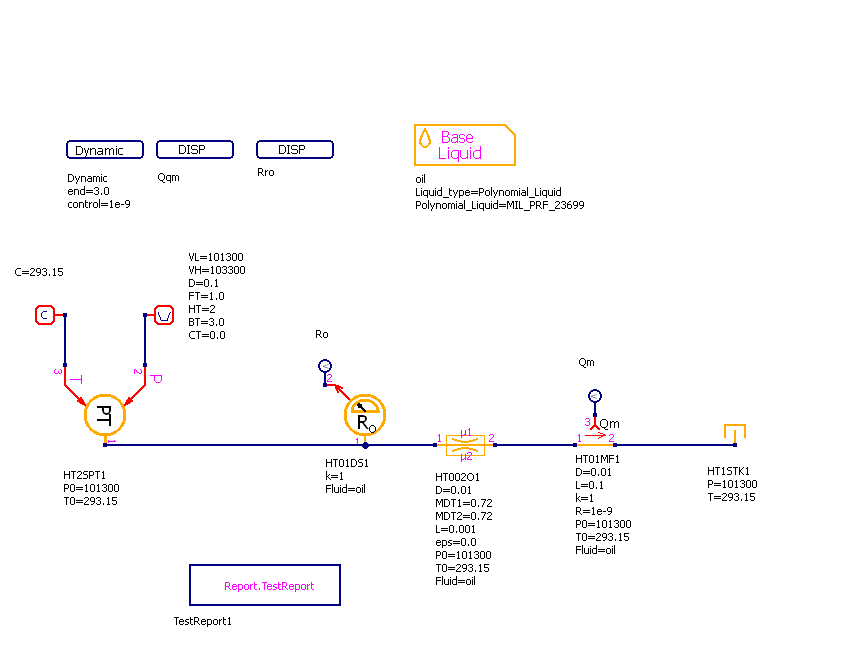

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

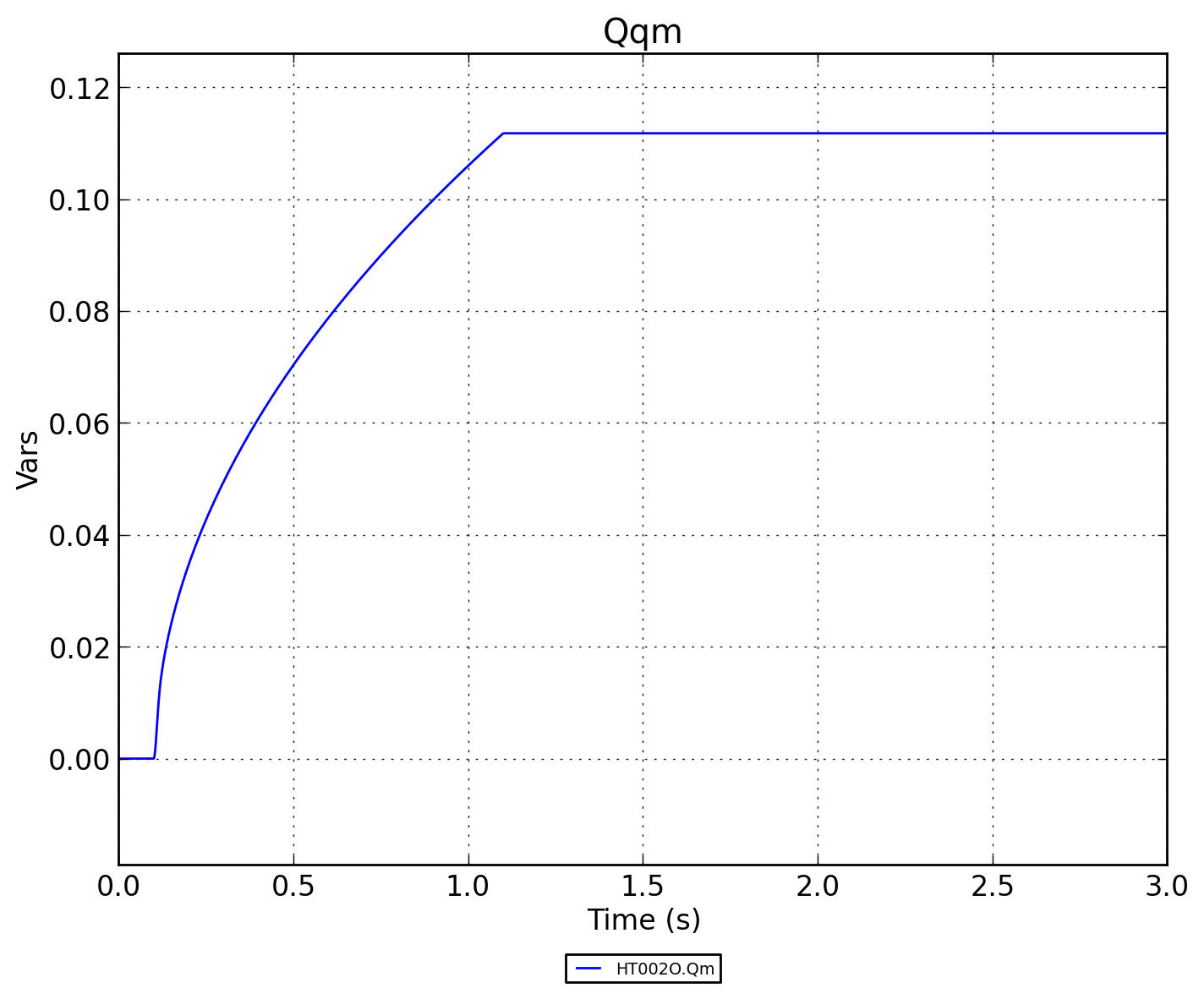

Рисунок 2 - HT002O.Qqm

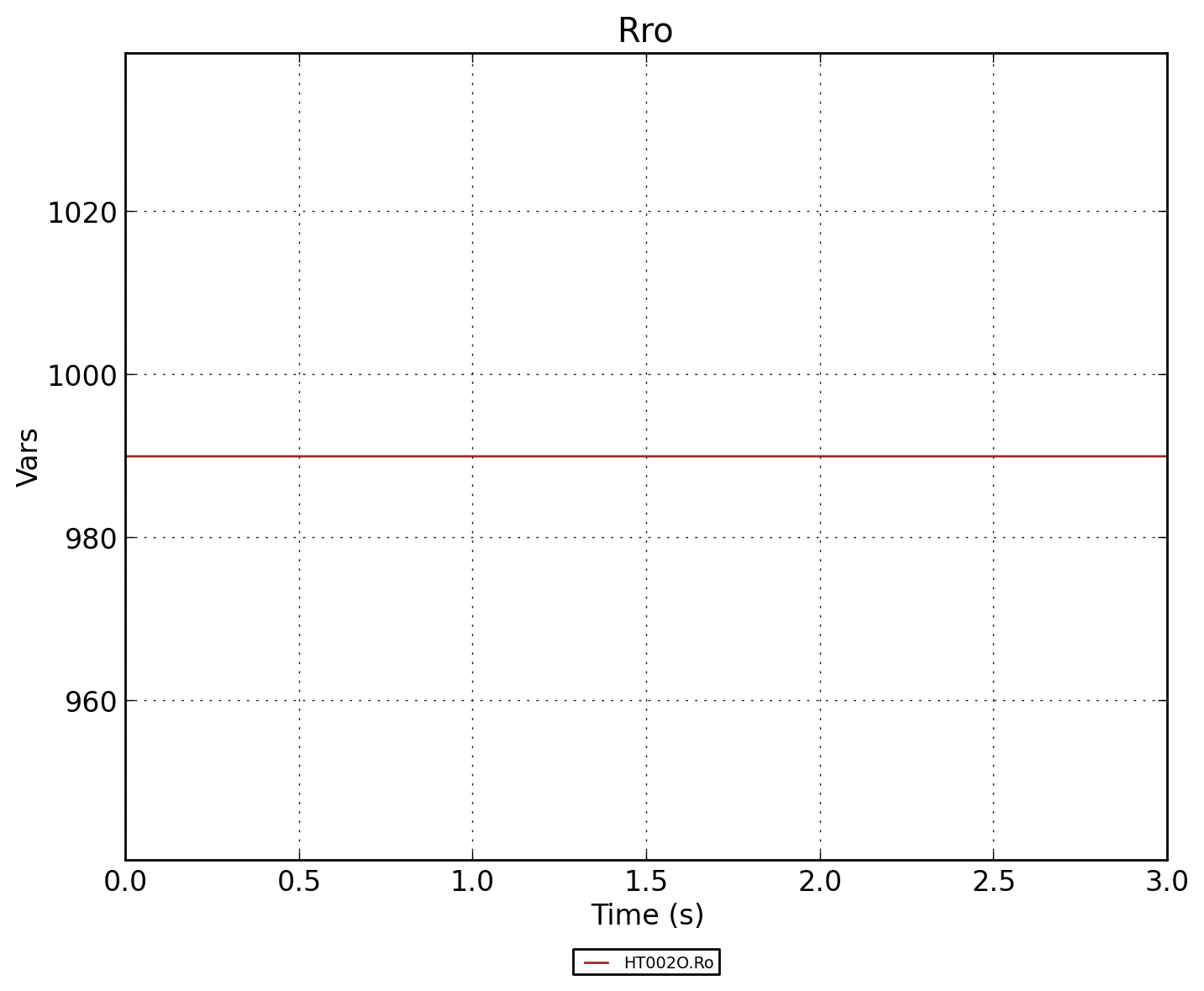

Рисунок 3 - HT002O.Rro

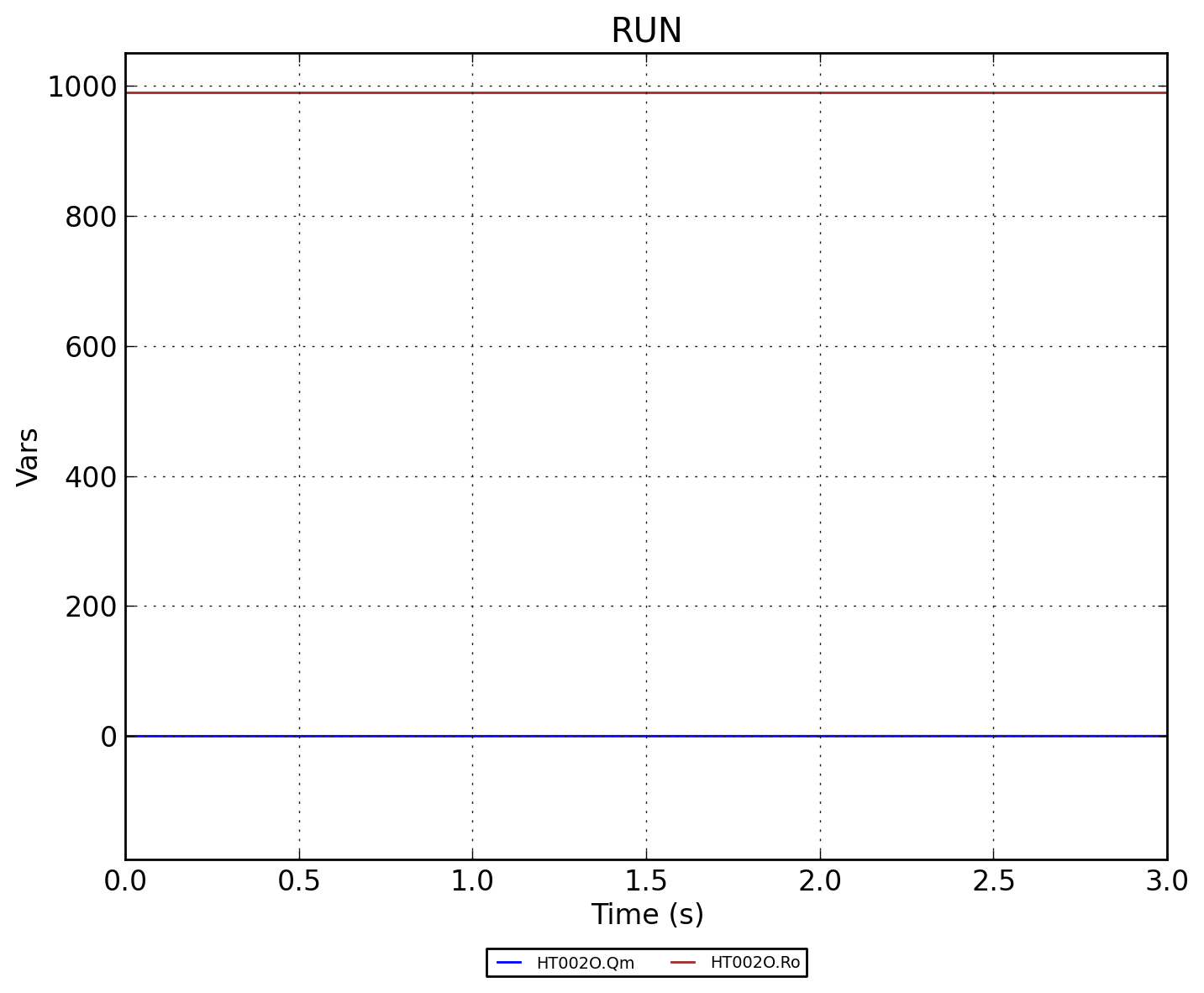

Рисунок 4 - HT002O.RUN
