Объект: PT01RV

../../../../_images/logo_ru_no_text.png

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01RV

Аннотация: Предохранительный клапан

Обозначение: Предохранительный клапан

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

PNEUMATIC

Термопневматический порт, вход в элемент

2

Port2

PNEUMATIC

Термопневматический порт, выход из элемента

Пользовательские параметры модели:

№

Параметр

Тип

Описание

Единица

Значение по умолч.

1

D

real

Гидравлический диаметр, м

m

0.01

2

Flag

string

Давление на входе; перепад давления [Pressure_inlet, Pressure_drop], -

Pressure_inlet

3

Fluid

Имя объекта свойств среды, -

4

L

real

Длина элемента, м

m

0.1

5

MDT

real

Коэффициент расхода, -

0.72

6

P0

real

Начальное давление, Па

Pa

101325

7

POT

real

Давление начала открытия, Па

Pa

101325

8

PPT

real

Давление полного открытия, Па

Pa

202650

9

T0

real

Начальная температура, K

K

293.15

10

eps

real

Абсолютная шероховатость, м

m

0.000045

Расчетные и измеряемые величины:

№

Параметр

Описание

Единица

1

V_Pressure1

Давление на порте

Pa

2

V_SpecificEnthalpy1

Удельная энтальпия;

J/kg

3

V_Density1

Плотность рабочей среды;

kg/m**3

4

V_Temperature1

Температура рабочей среды на порте;

K

5

S_MassFlow1

Массовый расход на порте ;

kg/s

6

S_EnthalpyFlow1

Поток энтальпии на порте ;

W

7

V_Pressure2

Давление на порте

Pa

8

V_SpecificEnthalpy2

Удельная энтальпия;

J/kg

9

V_Density2

Плотность рабочей среды;

kg/m**3

10

V_Temperature2

Температура рабочей среды на порте;

K

11

S_MassFlow2

Массовый расход на порте ;

kg/s

12

S_EnthalpyFlow2

Поток энтальпии на порте ;

W

Пример использования компонента

Модель предохранительного клапана (PT01RV)

Элемент моделирует местное гидравлическое сопротивление в виде предохранительного клапана, который открывается при достижении заданного давления на входе и пропускает поток. Учитывает гидравлический диаметр, давление начала открытия, давление полного открытия, коэффициент расхода, шероховатость и длину элемента. Используется для расчёта гидравлических потерь и массового расхода в трубопроводных системах с предохранительной арматурой.

Проверка работы предохранительного клапана при увеличении давления на магистрали входного порта c 101300 Па до 301300 Па при постоянном давлении 101300 Па на выходном порту.

Начальные данные:

Параметры модели (PT01RV)
Flag = Pressure_inlet - Режим: давление на входе
D = 0.01 - Гидравлический диаметр, м
POT = 151300 - Давление начала открытия, Па
PPT = 201300 - Давление полного открытия, Па
MDT = 0.72 - Коэффициент расхода
eps = 0 - Абсолютная шероховатость, м
L = 0.01 - Длина элемента, м
PO = 101300 - Начальное давление, Па
T0 = 293.15 - Начальная температура, К
Fluid = DryAir - Имя объекта свойств среды (чистый воздух)

Параметры источника давления (TrapeziumSource)
VL = 101300 Па - Нижний уровень давления
VH = 301300 Па - Верхний уровень давления
D = 0.1 - Начальная задержка, с
FT = 1.0 - Продолжительность переднего фронта, с
HT = 2 - Продолжительность вершины импульса, с
BT = 3.0 - Продолжительность заднего фронта, с
CT = 0.0 - Период

Параметры граничных условий
P = 101300 Па
T = 293.15 К

Датчики
PT01MF1: датчик массового расхода, D = 0.01, L = 0.1, k = 1, R = 1e-9, P0 = 101300, T0 = 293.15, Fluid = DryAir
Датчик давления P_inlet (PT01RV.P_inlet)

Параметры интегрирования
end = 3 с, control = 1e-9

Схема тестирования:

Схема содержит источник давления TrapeziumSource, который создаёт давление на входе клапана, изменяющееся от 101300 Па до 301300 Па (VL = 101300 Па, VH = 301300 Па) по трапециевидному закону с передним фронтом 1 с. Предохранительный клапан PT01RV установлен в трубопроводе. На выходе клапана поддерживается постоянное давление 101300 Па. Давление на входе измеряется датчиком P_inlet, массовый расход через клапан — датчиком PT01MF1 (Qm). Клапан начинает открываться при давлении входной магистрали P_inlet = 151300 Па и полностью открывается при P_inlet = 201300 Па.

Результат:

Клапан начинает открываться при давлении входной магистрали P_inlet = 151300 Па и полностью открывается при P_inlet = 201300 Па. На графике Pressure показано линейное возрастание давления на входе от 101300 до 301300 Па за 1 секунду, после чего давление стабилизируется. На графике MassFlow показано изменение массового расхода: при достижении давления начала открытия (151300 Па) расход начинает расти, а при давлении полного открытия (201300 Па) выходит на постоянное значение примерно 0.0385 кг/с. Это подтверждает корректность работы модели предохранительного клапана.

Формула для коэффициента гидравлического сопротивления:

\[\begin{split}\begin{aligned} \zeta &= f\left(\mathrm{MDT},\; \frac{L}{D},\; \mathrm{Re},\; \varepsilon\right) \\ \Delta P &= \zeta \cdot \frac{\rho \cdot v^2}{2} \\ Q_m &= \rho \cdot v \cdot S \end{aligned}\end{split}\]

где: \(\zeta\) — коэффициент местного сопротивления, \(\mathrm{MDT}\) — коэффициент расхода, \(\Delta P\) — перепад давления, \(\rho\) — плотность, \(v\) — скорость потока, \(S\) — площадь сечения.

Схема теста
../../../../_images/PT01RV.sch.png

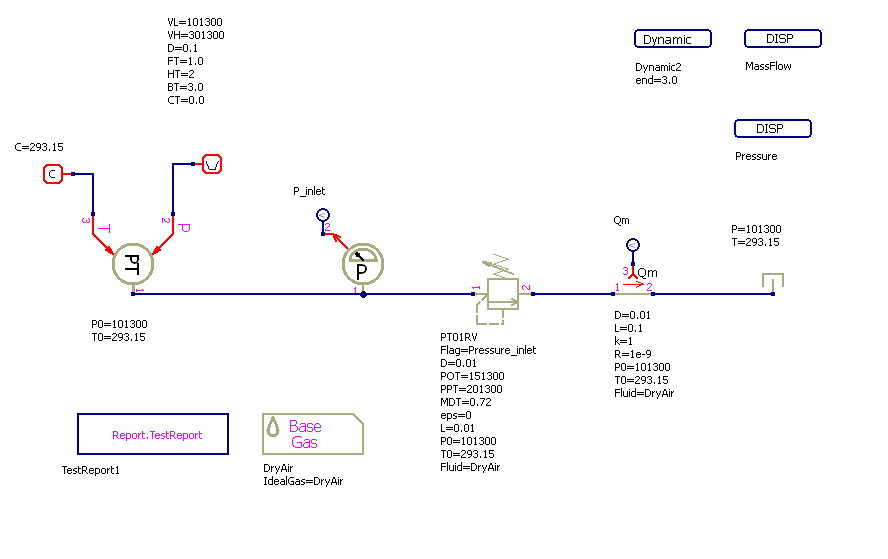

Рисунок 1 - Схема теста

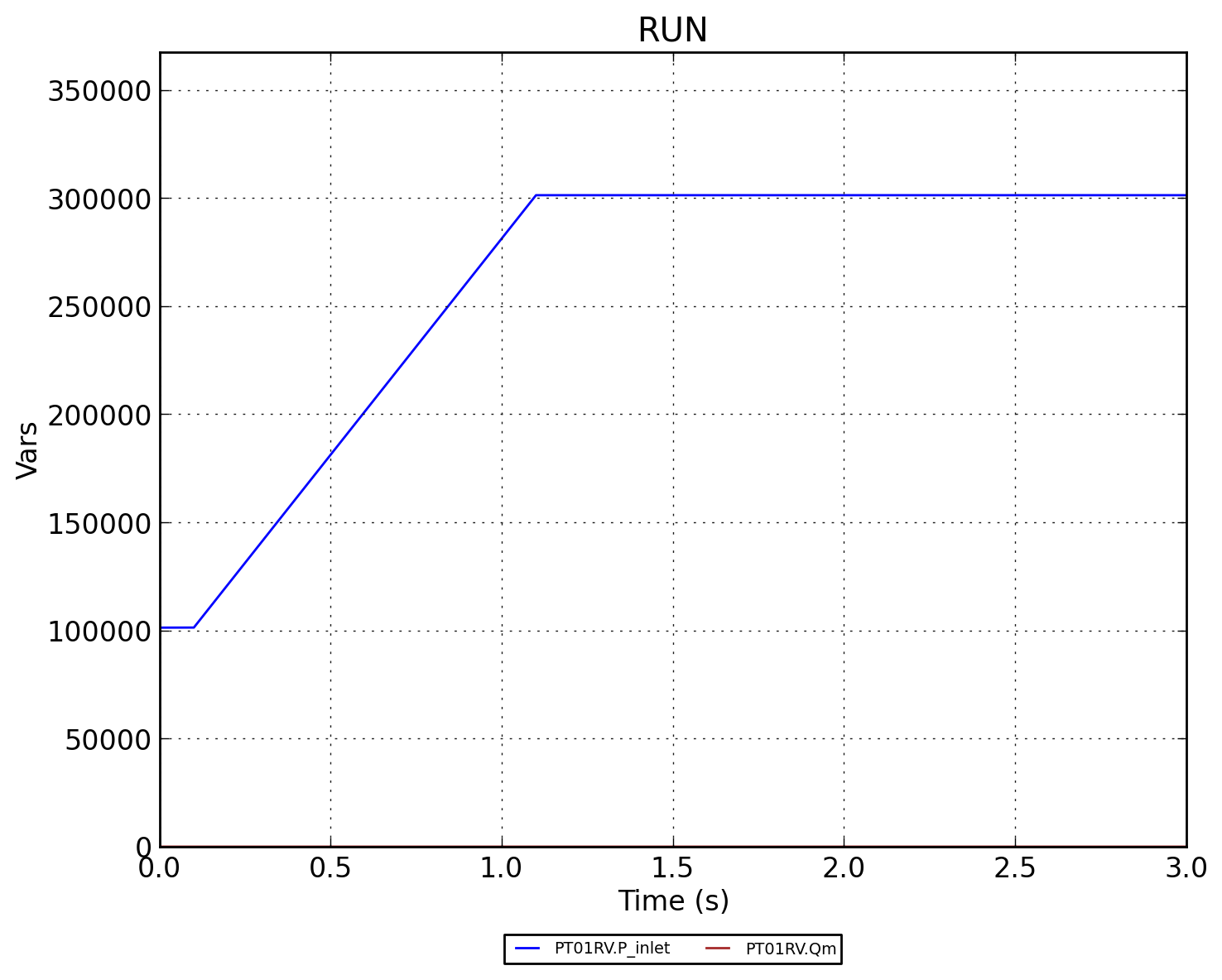

Графики результатов теста
../../../../_images/PT01RV.MassFlow.png

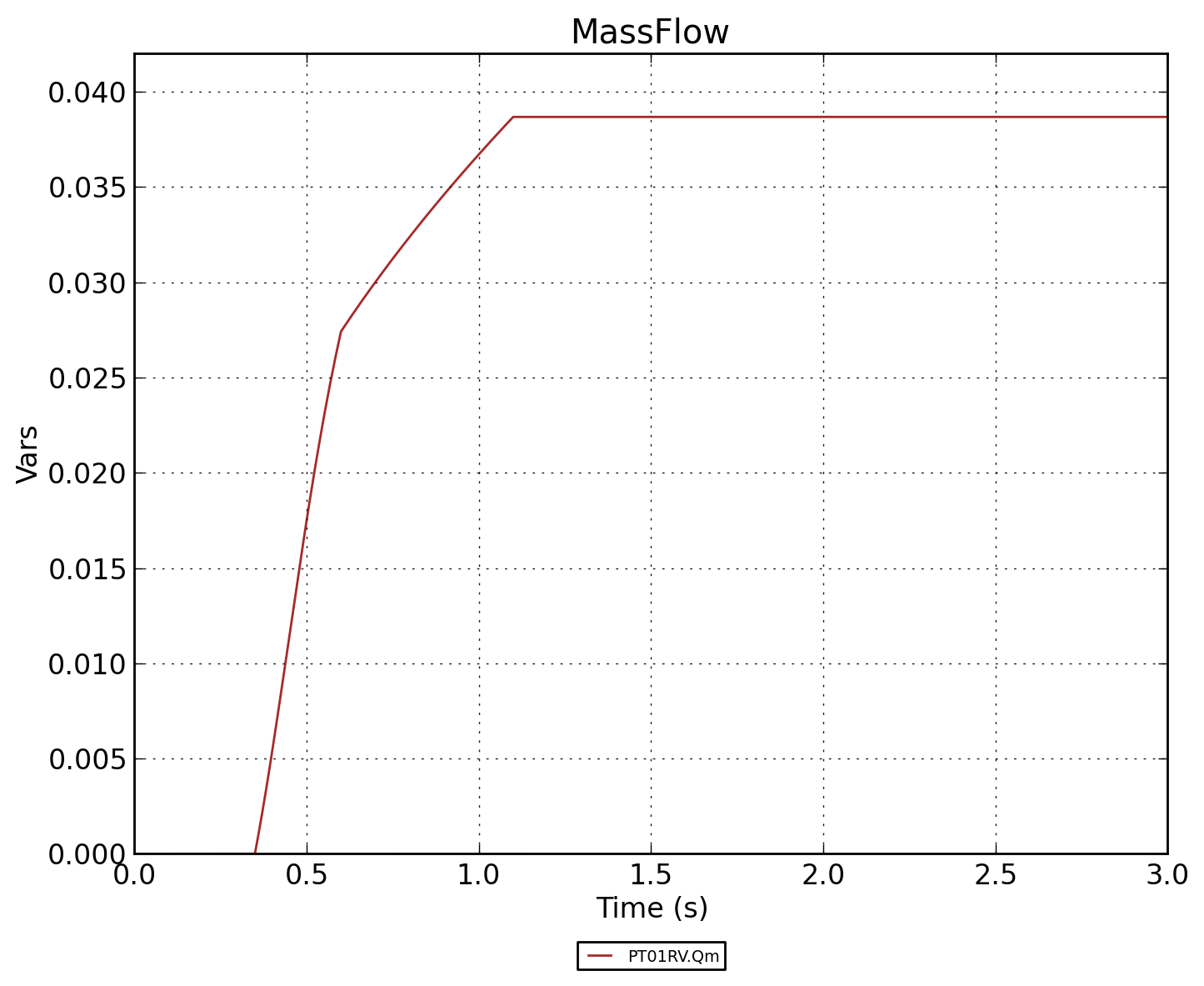

Рисунок 2 - Массовый расход Qm

../../../../_images/PT01RV.Pressure.png

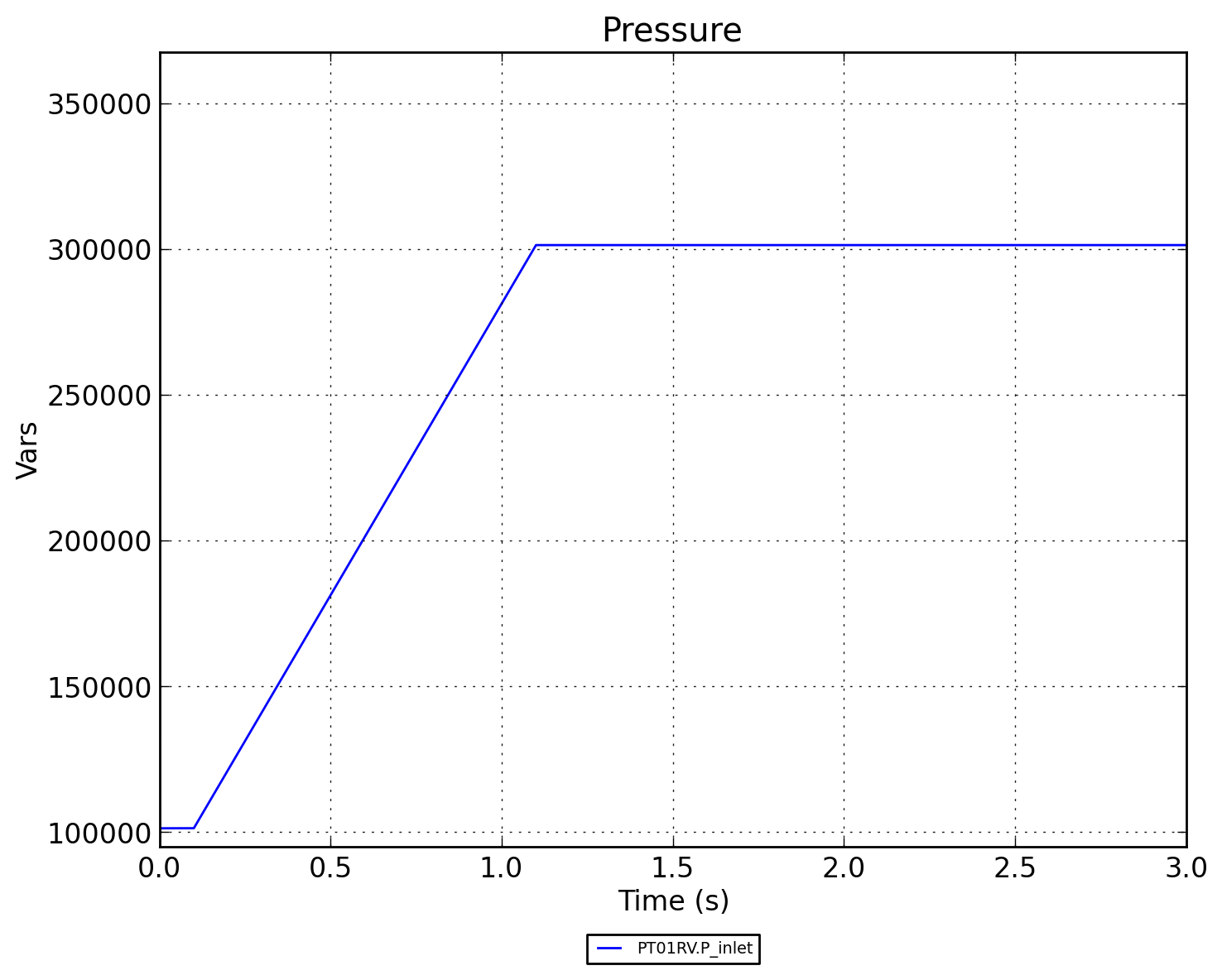

Рисунок 3 - Давление P_inlet
