Объект: PTV433O

../../../../_images/logo_ru_no_text.png

Библиотека: PneumaticsThermo

Имя на уровне решателя: PTV433O

Аннотация: Распределительный клапан 4/3 3-го типа

Обозначение: Распределительный клапан 4/3 3-го типа

Порты (степени свободы) компонента:

№

Обозначение порта

Тип

Наименование порта

1

Port1

PNEUMATIC

Гидравлический порт 1

2

Port2

PNEUMATIC

Гидравлический порт 2

3

Port3

PNEUMATIC

Гидравлический порт 3

4

Port4

PNEUMATIC

Гидравлический порт 4

5

Port5

ISIGNAL

Сигнальный порт

Пользовательские параметры модели:

№

Параметр

Тип

Описание

Единица

Значение по умолч.

1

Cd

real

Коэффициент расхода

0.72

2

D

real

Диаметр, м

m

0.01

3

Fluid

real

Параметры среды

20

4

properties_fluid

list

Давление и температура среды

101325, 293.15

Расчетные и измеряемые величины:

№

Параметр

Описание

Единица

1

V_Pressure1

Давление на порте

Pa

2

V_SpecificEnthalpy1

Удельная энтальпия;

J/kg

3

V_Density1

Плотность рабочей среды;

kg/m**3

4

V_Temperature1

Температура рабочей среды на порте;

K

5

S_MassFlow1

Массовый расход на порте ;

kg/s

6

S_EnthalpyFlow1

Поток энтальпии на порте ;

W

7

V_Pressure2

Давление на порте

Pa

8

V_SpecificEnthalpy2

Удельная энтальпия;

J/kg

9

V_Density2

Плотность рабочей среды;

kg/m**3

10

V_Temperature2

Температура рабочей среды на порте;

K

11

S_MassFlow2

Массовый расход на порте ;

kg/s

12

S_EnthalpyFlow2

Поток энтальпии на порте ;

W

13

V_Pressure3

Давление на порте

Pa

14

V_SpecificEnthalpy3

Удельная энтальпия;

J/kg

15

V_Density3

Плотность рабочей среды;

kg/m**3

16

V_Temperature3

Температура рабочей среды на порте;

K

17

S_MassFlow3

Массовый расход на порте ;

kg/s

18

S_EnthalpyFlow3

Поток энтальпии на порте ;

W

19

V_Pressure4

Давление на порте

Pa

20

V_SpecificEnthalpy4

Удельная энтальпия;

J/kg

21

V_Density4

Плотность рабочей среды;

kg/m**3

22

V_Temperature4

Температура рабочей среды на порте;

K

23

S_MassFlow4

Массовый расход на порте ;

kg/s

24

S_EnthalpyFlow4

Поток энтальпии на порте ;

W

25

V_port5

Значение сигнала на порте (V)

26

X_port5

Значение интегральной функции от сигнала на порте (X)

27

A_port5

Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель распределительного клапана 4/3 тип 3 (PTV433O)

Элемент моделирует четырёхлинейный трёхпозиционный распределительный клапан с управлением от внешнего сигнала. Клапан имеет три рабочих положения, определяемых уровнем управляющего сигнала. Учитывает диаметр клапана, коэффициент расхода и свойства рабочей среды. Используется в пневматических и гидравлических системах для переключения потоков между магистралями.

Проверка работы распределительного клапана при подаче сигнала.

Начальные данные:

Параметры модели (PTV433O1)
D = 0.02 - Диаметр клапана, м
Cd = 0.72 - Коэффициент расхода
properties_fluid = 101325, 293.15 - Давление и температура среды
Fluid = DryAir - Имя объекта свойств среды (чистый воздух)

Параметры источника сигнала (TrapeziumSource1)
VL = -1 - Пассивный уровень
VH = 1 - Активный уровень
D = 2 - Начальная задержка, с
FT = 1 - Продолжительность переднего фронта, с
HT = 1 - Продолжительность вершины импульса, с
BT = 1 - Продолжительность заднего фронта, с
CT = 0.0 - Период

Параметры граничных условий
PT25PT1 (порт 1): VL = 101325 Па, VH = 151325 Па, D = 0, FT = 1.0, HT = 5, BT = 1.0, CT = 0.0
PT25PT2 (порт 4): VL = 101325 Па, VH = 121325 Па, D = 0, FT = 1.0, HT = 5, BT = 1.0, CT = 0.0
PT25PT3 (порт 3): VL = 101325 Па, VH = 131325 Па, D = 0, FT = 1.0, HT = 5, BT = 1.0, CT = 0.0
PT15PT1 (порт 2): P = 101325 Па, T = 293.15 К

Датчики
PT01MF1: датчик массового расхода (Qp, порт 1), P0 = 101325, T0 = 293.15, Fluid = DryAir
PT01MF2: датчик массового расхода (Qt, порт 2), P0 = 101325, T0 = 293.15, Fluid = DryAir
PT01MF3: датчик массового расхода (Qa, порт 4), P0 = 101325, T0 = 293.15, Fluid = DryAir
PT01MF4: датчик массового расхода (Qb, порт 3), P0 = 101325, T0 = 293.15, Fluid = DryAir
Датчики давления Pp (порт 1), Pa (порт 4), Pb (порт 3)

Параметры интегрирования
end = 7.5 с, control = 1e-3, dabs = 0.2

Схема тестирования:

Схема содержит распределительный клапан PTV433O1, к портам которого подключены источники давления: PT25PT1 (порт 1, изменяется от 101325 до 151325 Па), PT25PT2 (порт 4, изменяется от 101325 до 121325 Па), PT25PT3 (порт 3, изменяется от 101325 до 131325 Па) и PT15PT1 (порт 2, постоянное 101325 Па). На управляющий порт клапана подаётся трапециевидный сигнал от источника TrapeziumSource1 с параметрами VL = -1, VH = 1, D = 2 с, FT = 1 с, HT = 1 с, BT = 1 с. Массовые расходы через порты измеряются датчиками PT01MF1 (Qp — порт 1), PT01MF2 (Qt — порт 2), PT01MF3 (Qa — порт 4), PT01MF4 (Qb — порт 3). Давления на портах 1, 4 и 3 регистрируются как PTV433O.Pp, PTV433O.Pa и PTV433O.Pb. Результаты выводятся на осциллографы InputSignal (управляющий сигнал), MassFlow (расходы) и Pressure (давления).

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапециевидной формы. Клапан имеет три положения:

При значении сигнала = -1 (t = 0…1 с): клапан соединяет порты 1 и 4, 3 и 2. При этом расходы Qp = 0.05 кг/с, Qt = 0.05 кг/с, Qa = -0.05 кг/с, Qb = -0.05 кг/с.

При значении сигнала = 0 (t = 2…3 с): клапан открыт во всех направлениях. При этом расходы Qp = 0.065 кг/с, Qt = 0.065 кг/с, Qa = 0, Qb = 0.

При значении сигнала = 1 (t = 3…4 с): клапан соединяет порты 1 и 3, 4 и 2. При этом расходы Qp = 0.12 кг/с, Qt = 0.11 кг/с, Qa = -0.05 кг/с, Qb = -0.06 кг/с.

На графике InputSignal показано изменение управляющего сигнала во времени: сигнал линейно возрастает от -1 до 1 за 1 с (начиная с t = 2 с), удерживается на уровне 1 в течение 1 с, затем линейно убывает до -1 за 1 с. На графике Pressure показано изменение давлений: давление на порту 1 (Pp) возрастает от 101325 до 151325 Па, давление на порту 4 (Pa) возрастает от 101325 до 121325 Па, давление на порту 3 (Pb) возрастает от 101325 до 131325 Па. На графике MassFlow показано изменение массовых расходов, соответствующее трём режимам работы клапана. Это подтверждает корректность работы модели распределительного клапана 4/3.

Формула для массового расхода через клапан:

\[Q_m = C_d \cdot S \cdot \sqrt{\frac{2 \cdot \Delta P}{\rho}}\]

где: \(C_d\) — коэффициент расхода, \(S\) — площадь проходного сечения, \(\Delta P\) — перепад давления, \(\rho\) — плотность среды.

Положения клапана:

  • Сигнал = -1: соединение портов 1–4, 3–2.

  • Сигнал = 0: клапан открыт во всех направлениях.

  • Сигнал = 1: соединение портов 1–3, 4–2.

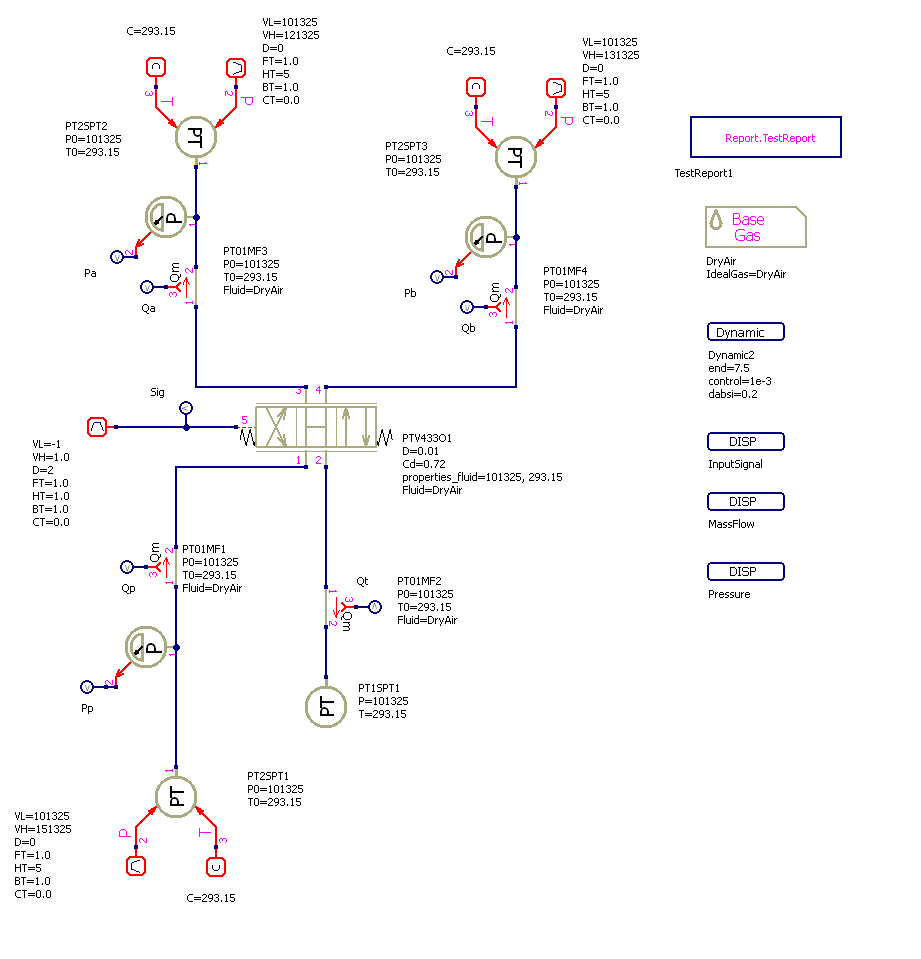

Схема теста
../../../../_images/PTV433O.sch.png

Рисунок 1 - Схема теста

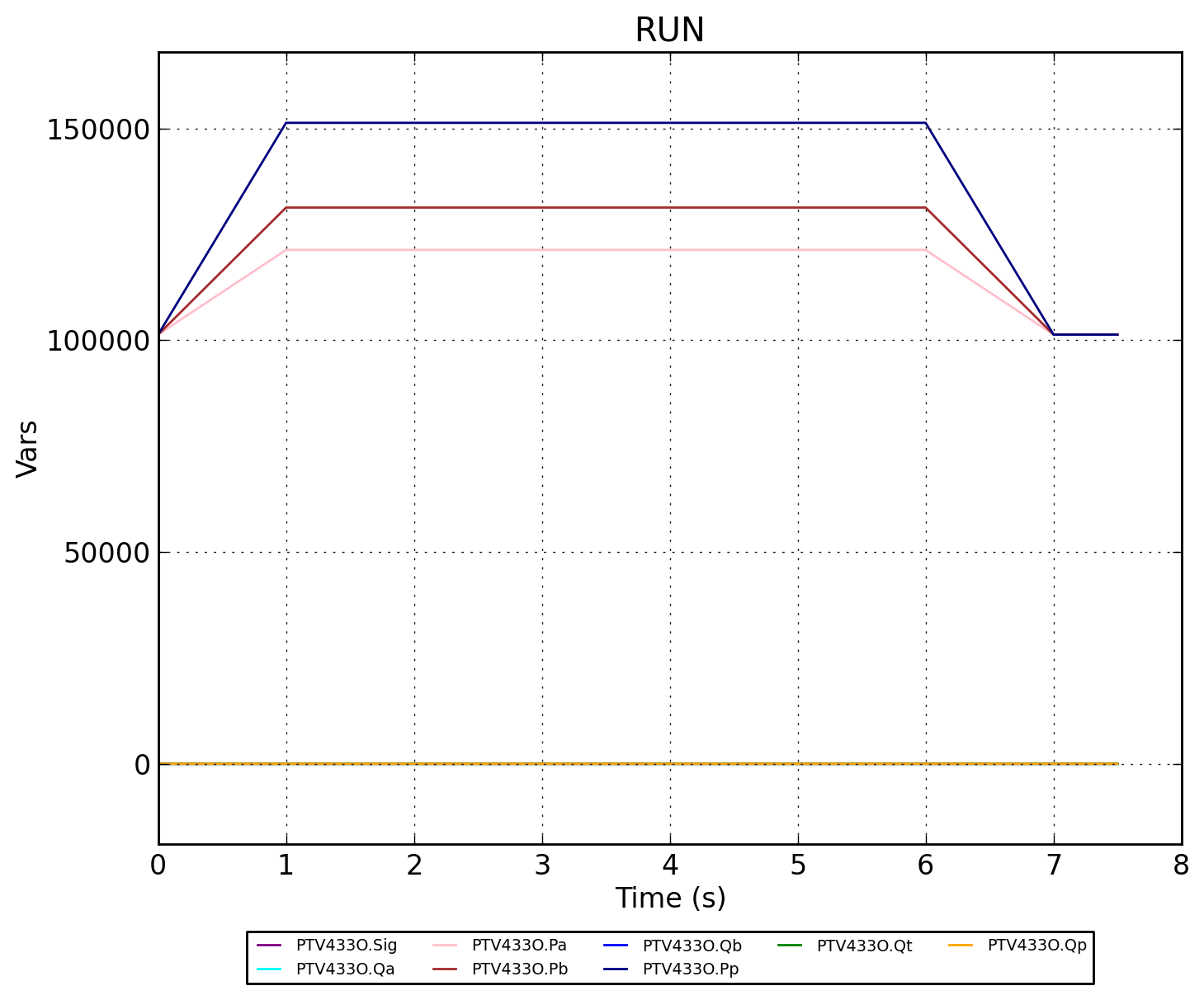

Графики результатов теста

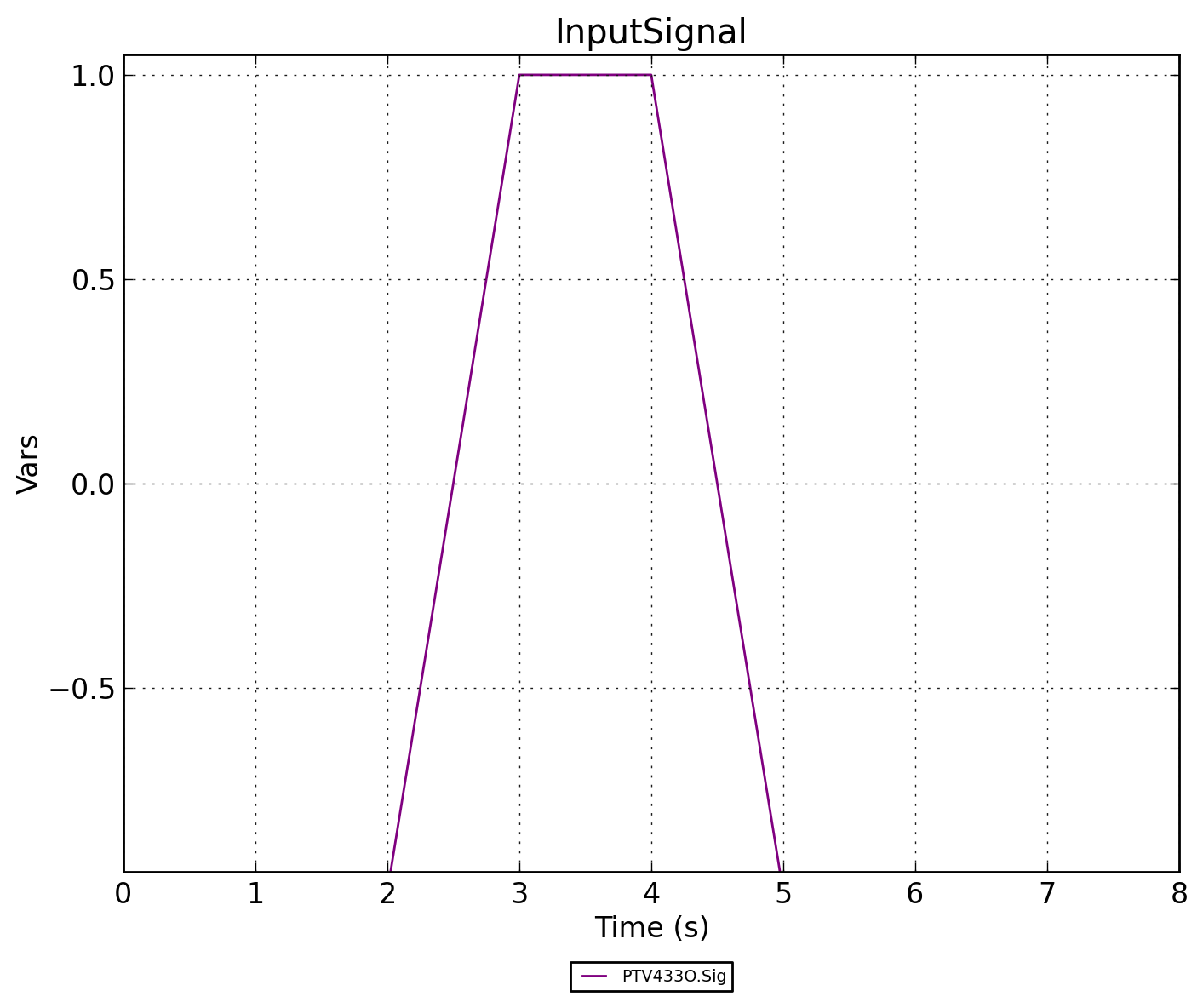

../../../../_images/PTV433O.InputSignal.png

Рисунок 2 - Управляющий сигнал PTV433O.Sig

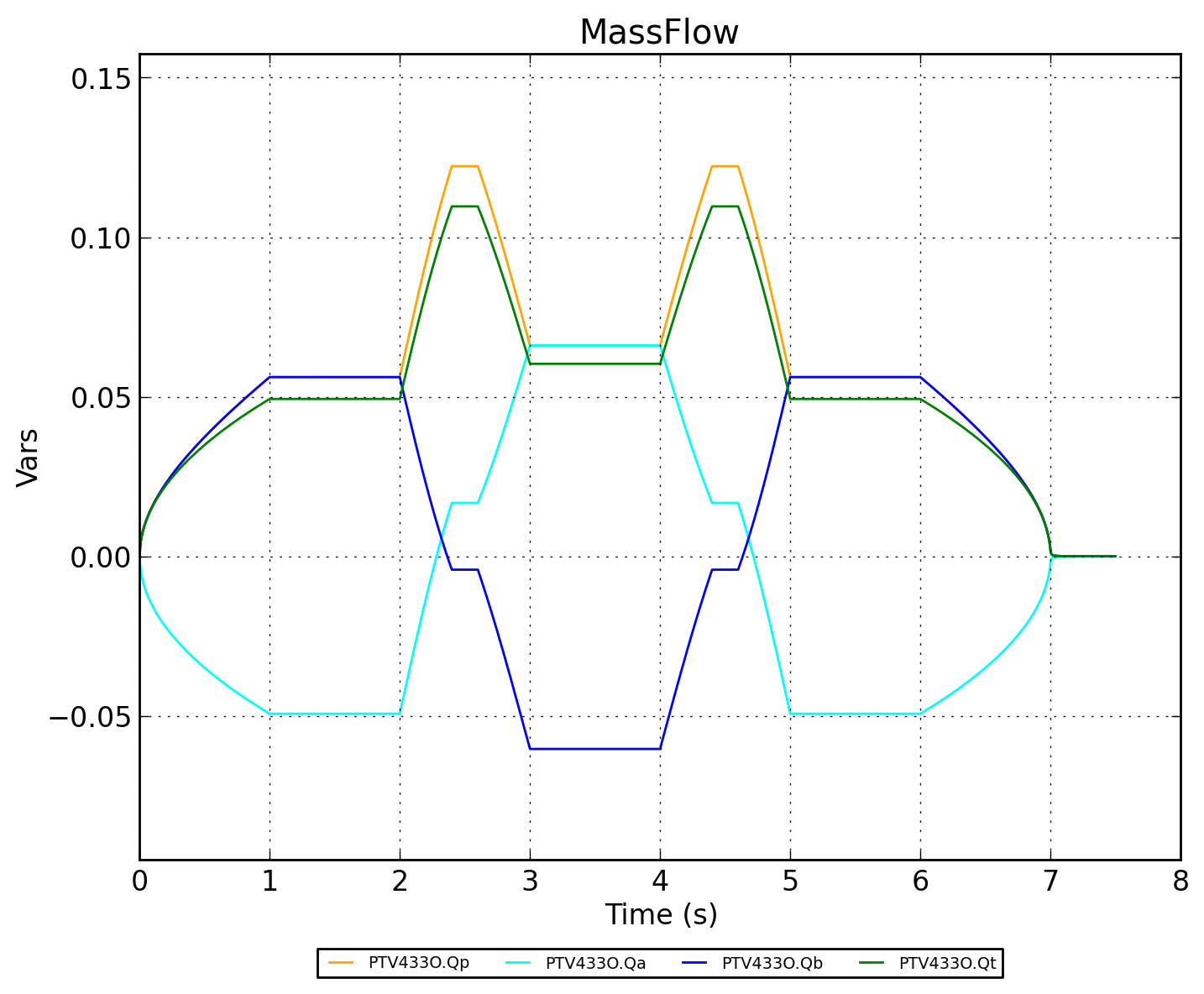

../../../../_images/PTV433O.MassFlow.png

Рисунок 3 - Массовые расходы PTV433O.Qp, PTV433O.Qa, PTV433O.Qb, PTV433O.Qt

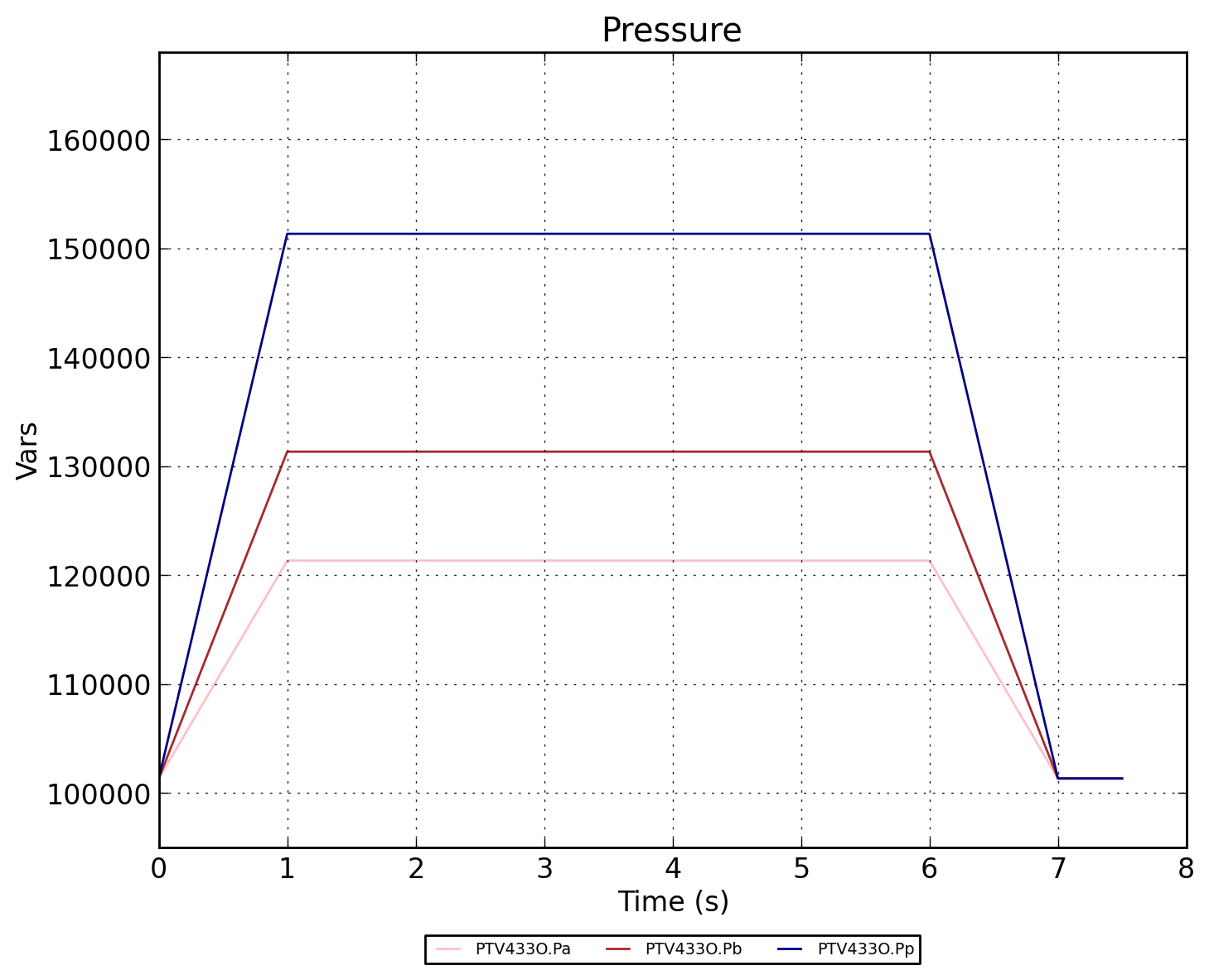

../../../../_images/PTV433O.Pressure.png

Рисунок 4 - Давления PTV433O.Pp, PTV433O.Pa, PTV433O.Pb
