Объект: PT21HC
Библиотека: PneumaticsThermo
Имя на уровне решателя: PT21HC
Аннотация: Двусторонний одноштоковый однофазный гидроцилиндр
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
PortA |
MECH1D_T |
Механический порт А |
2 |
PortB |
MECH1D_T |
Механический порт B |
3 |
PortC |
PNEUMATIC |
Теплогидравлический порт C |
4 |
PortD |
PNEUMATIC |
Теплогидравлический порт D |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
Cd_dross |
real |
Коэффициент сопротивления дросселя |
0.72 |
|
2 |
D_dross |
real |
Диаметр дросселя, м |
m |
0.1 |
3 |
Dead_V |
real |
Суммарный мертвый объем, м3 |
m**3 |
1e-4 |
4 |
Fluid_port_C |
Среда на порту C |
Fluid |
||
5 |
Fluid_port_D |
Среда на порту D |
Fluid |
||
6 |
L_demph_eff |
real |
Эффективная длина каждого из амортизирующих демпферов, м |
m |
0.1 |
7 |
L_dross |
real |
Длина дросселя, м |
m |
0.01 |
8 |
L_stroke |
real |
Ход поршня, м |
m |
0.1 |
9 |
Mass_piston |
real |
Масса поршня, кг |
kg |
100 |
10 |
P0_port_C |
real |
Начальное давление на порту C, Па |
Pa |
101325 |
11 |
P0_port_D |
real |
Начальное давление на порту D, Па |
Pa |
101325 |
12 |
S_piston |
real |
Площадь поршня, м^2 |
m**2 |
0.1 |
13 |
T0_port_C |
real |
Начальная температура на порту C, К |
K |
293.15 |
14 |
T0_port_D |
real |
Начальная температура на порту C, К |
K |
293.15 |
15 |
k_demph |
real |
Коэффициент жесткости пружины демпфера, Н/м |
N/m |
5000 |
16 |
k_relax |
real |
Коэффициент жесткости релаксирующей пружины, Н/м |
N/m |
2000 |
17 |
x_0 |
real |
Начальное положение поршня, м |
m |
0.03 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_LinearSpeed1 |
Линейная скорость на порте; |
m/s |
2 |
A_LinearAcceleration1 |
Линейное ускорение на порте, производная функция от линейной скорости ; |
m/s**2 |
3 |
X_LinerMotion1 |
Линейное перемещение, интегральная функция от линейной скорости; |
m |
4 |
S_Force1 |
Сила на порте ; |
N |
5 |
V_LinearSpeed2 |
Линейная скорость на порте; |
m/s |
6 |
A_LinearAcceleration2 |
Линейное ускорение на порте, производная функция от линейной скорости ; |
m/s**2 |
7 |
X_LinerMotion2 |
Линейное перемещение, интегральная функция от линейной скорости; |
m |
8 |
S_Force2 |
Сила на порте ; |
N |
9 |
V_Pressure3 |
Давление на порте |
Pa |
10 |
V_SpecificEnthalpy3 |
Удельная энтальпия; |
J/kg |
11 |
V_Density3 |
Плотность рабочей среды; |
kg/m**3 |
12 |
V_Temperature3 |
Температура рабочей среды на порте; |
K |
13 |
S_MassFlow3 |
Массовый расход на порте ; |
kg/s |
14 |
S_EnthalpyFlow3 |
Поток энтальпии на порте ; |
W |
15 |
V_Pressure4 |
Давление на порте |
Pa |
16 |
V_SpecificEnthalpy4 |
Удельная энтальпия; |
J/kg |
17 |
V_Density4 |
Плотность рабочей среды; |
kg/m**3 |
18 |
V_Temperature4 |
Температура рабочей среды на порте; |
K |
19 |
S_MassFlow4 |
Массовый расход на порте ; |
kg/s |
20 |
S_EnthalpyFlow4 |
Поток энтальпии на порте ; |
W |
Результаты тестирования
Модель двустороннего одноштокового пневмоцилиндра (PT21HC)
Компонент позволяет моделировать динамику перемещения поршня, изменение объемов полостей, тепловые процессы и перетечки газа между полостями через дроссель. Предусмотрены настройки площади поршня, хода, массы, параметров демпфирования и дросселя, а также начальных параметров гза на портах C и D. Компонент применяется в системах пневмоавтоматики и моделирования гидроприводов.

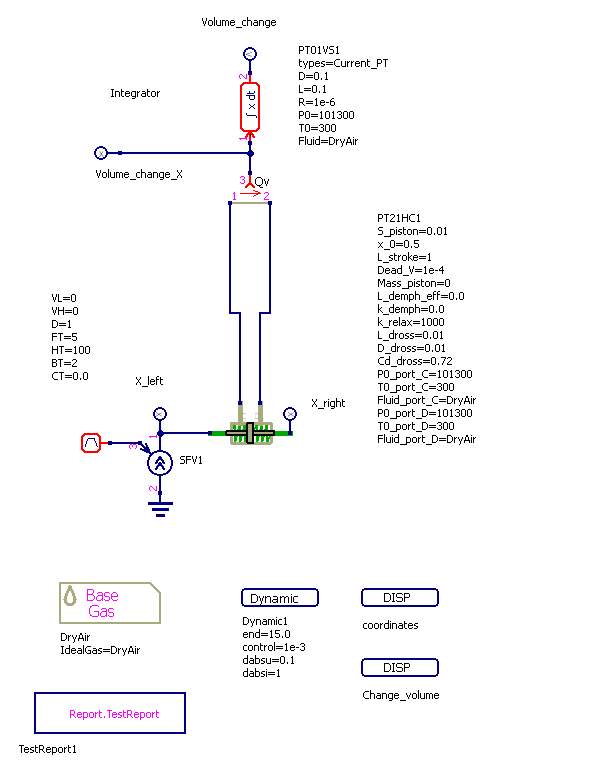

Проверка изменения объема и перемещения поршня при прикладывании силы к левому механическому порту, возрастающей от 0 до 10000 Н.
Начальные данные:
