Объект: PT01VR

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT01VR

Аннотация: Редукционный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	PNEUMATIC	Пневматический порт, тепло пневматический порт A
2	Port2	PNEUMATIC	Термопневматический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	MDT	real	Коэффициент расхода, -		0.72
5	P0	real	Начальное давление, Па	Pa	101325
6	P_max	real	Давление полного закрытия, Па	Pa	202650
7	P_set	real	Давление начала закрытия, Па	Pa	101325
8	T0	real	Начальная температура, K	K	293.15
9	eps	real	Абсолютная шероховатость, м	m	0.000045

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель редукционного клапана (PT01VR)

Элемент моделирует местное гидравлическое сопротивление в виде редукционного клапана, который закрывается при повышении давления на выходе, поддерживая заданное давление. Учитывает гидравлический диаметр, давление начала закрытия, давление полного закрытия, коэффициент расхода, шероховатость и длину элемента. Используется для расчёта гидравлических потерь и массового расхода в трубопроводных системах с редукционной арматурой.

Проверка работы редукционного клапана при увеличении давления на магистрали выходного порта c 121300 Па до 181300 Па при постоянном давлении на входном порту 181300 Па.

Начальные данные:

Параметры модели (PT01VR)

D = 0.01 - Гидравлический диаметр, м

P_set = 131300 - Давление начала закрытия, Па

P_max = 151300 - Давление полного закрытия, Па

MDT = 0.72 - Коэффициент расхода

eps = 0 - Абсолютная шероховатость, м

L = 0.01 - Длина элемента, м

PO = 121300 - Начальное давление, Па

TO = 293.15 - Начальная температура, К

Fluid = DryAir - Имя объекта свойств среды (чистый воздух)

Параметры источника давления (TrapeziumSource)

VL = 121300 Па - Нижний уровень давления

VH = 181300 Па - Верхний уровень давления

D = 0.1 - Начальная задержка, с

FT = 1.0 - Продолжительность переднего фронта, с

HT = 2 - Продолжительность вершины импульса, с

BT = 3.0 - Продолжительность заднего фронта, с

CT = 0.0 - Период

Параметры граничных условий

P = 181300 Па - Постоянное давление на входном порту

T = 293.15 К

Датчики

PT01MF1: датчик массового расхода, D = 0.01, L = 0.1, k = 1, R = 1e-9, P0 = 121300, T0 = 293.15, Fluid = DryAir

Датчик давления P_out (PT01VR.P_out)

Параметры интегрирования

end = 1.5 с, control = 1e-9

Схема тестирования:

Схема содержит источник давления TrapeziumSource, который создает давление на выходе клапана, изменяющееся от 121300 Па до 181300 Па по трапециевидному закону с передним фронтом 1 с. Редукционный клапан PT01VR установлен в трубопроводе. На входе клапана поддерживается постоянное давление 181300 Па. Давление на выходе измеряется датчиком P_out, массовый расход через клапан — датчиком PT01MF1 (Qm). Клапан начинает закрываться при давлении выходной магистрали P_out = 131300 Па и полностью закрывается при P_out = 151300 Па.

Результат:

Клапан начинает закрываться при P_out = 131300 Па и полностью закрывается при P_out = 151300 Па. На графике Pressure показано линейное возрастание давления на выходе от 121300 до 181300 Па за 1 секунду, после чего давление стабилизируется. На графике MassFlow показано изменение массового расхода: при достижении давления начала закрытия (131300 Па) расход начинает падать, а при давлении полного закрытия (151300 Па) становится равным нулю. Это подтверждает корректность работы модели редукционного клапана.

Формула для коэффициента гидравлического сопротивления:

\[\begin{split}\begin{aligned} \zeta &= f\left(\mathrm{MDT},\; \frac{L}{D},\; \mathrm{Re},\; \varepsilon\right) \\ \Delta P &= \zeta \cdot \frac{\rho \cdot v^2}{2} \\ Q_m &= \rho \cdot v \cdot S \end{aligned}\end{split}\]

где: \(\zeta\) — коэффициент местного сопротивления, \(\mathrm{MDT}\) — коэффициент расхода, \(\Delta P\) — перепад давления, \(\rho\) — плотность, \(v\) — скорость потока, \(S\) — площадь сечения.

Схема теста

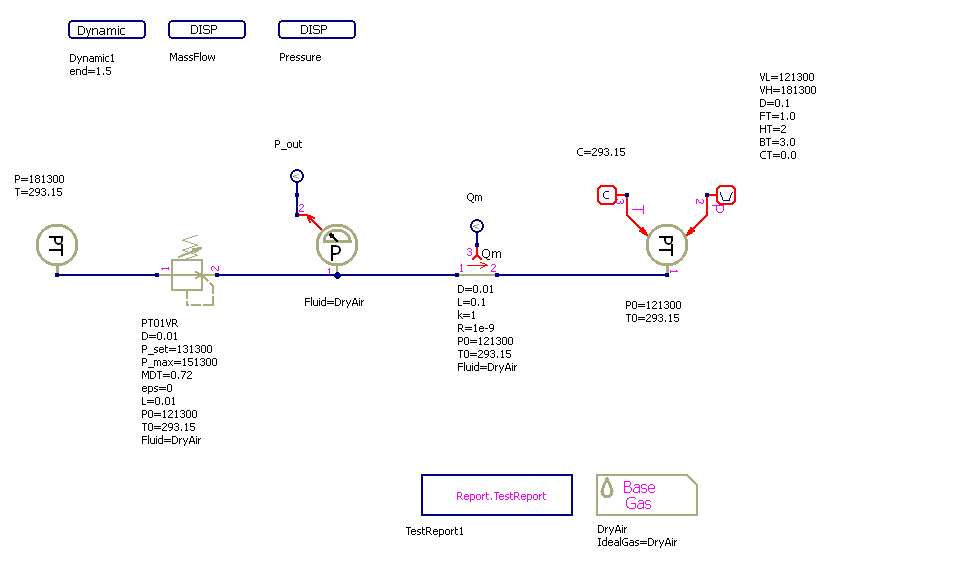

Рисунок 1 - Схема теста

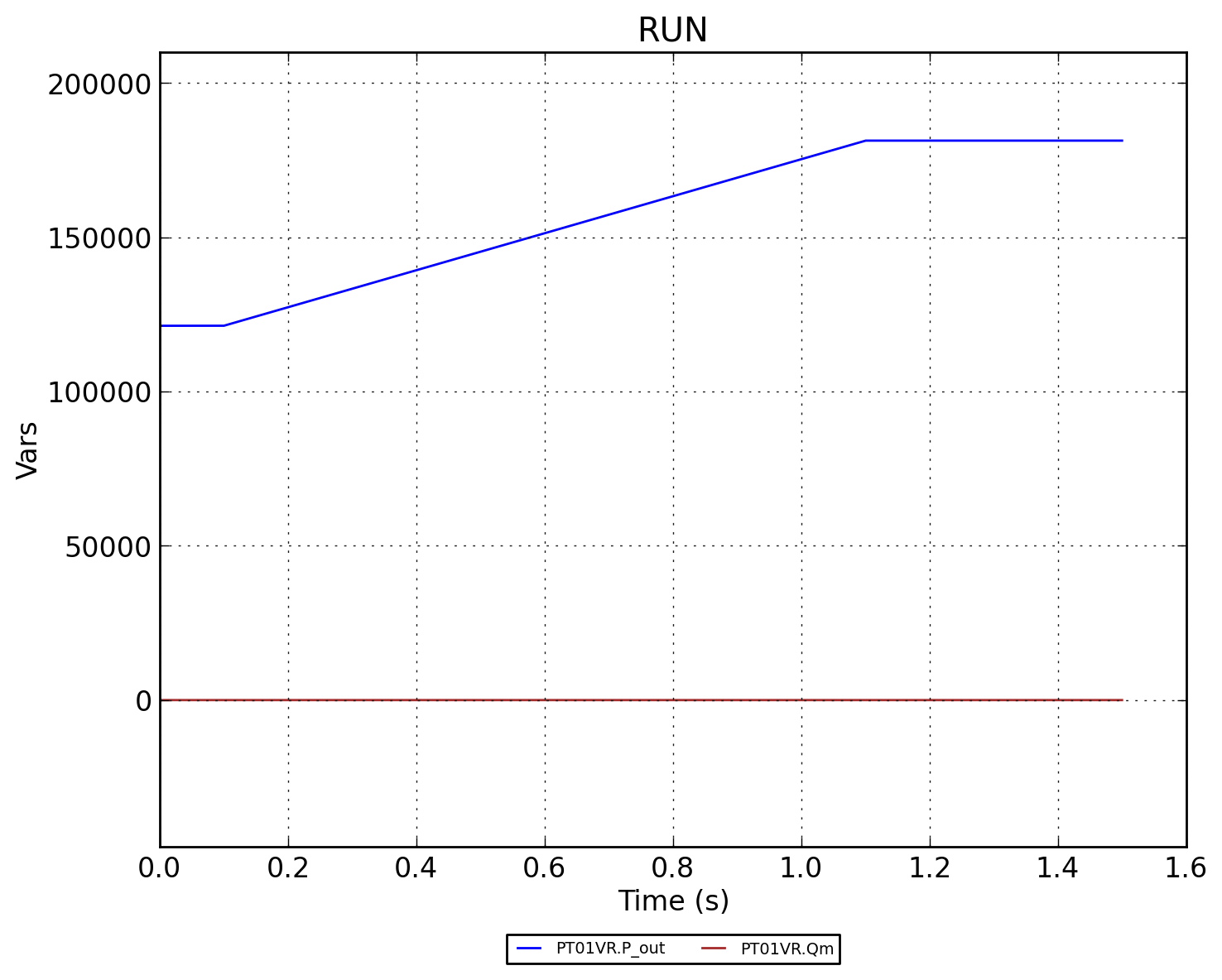

Графики результатов теста

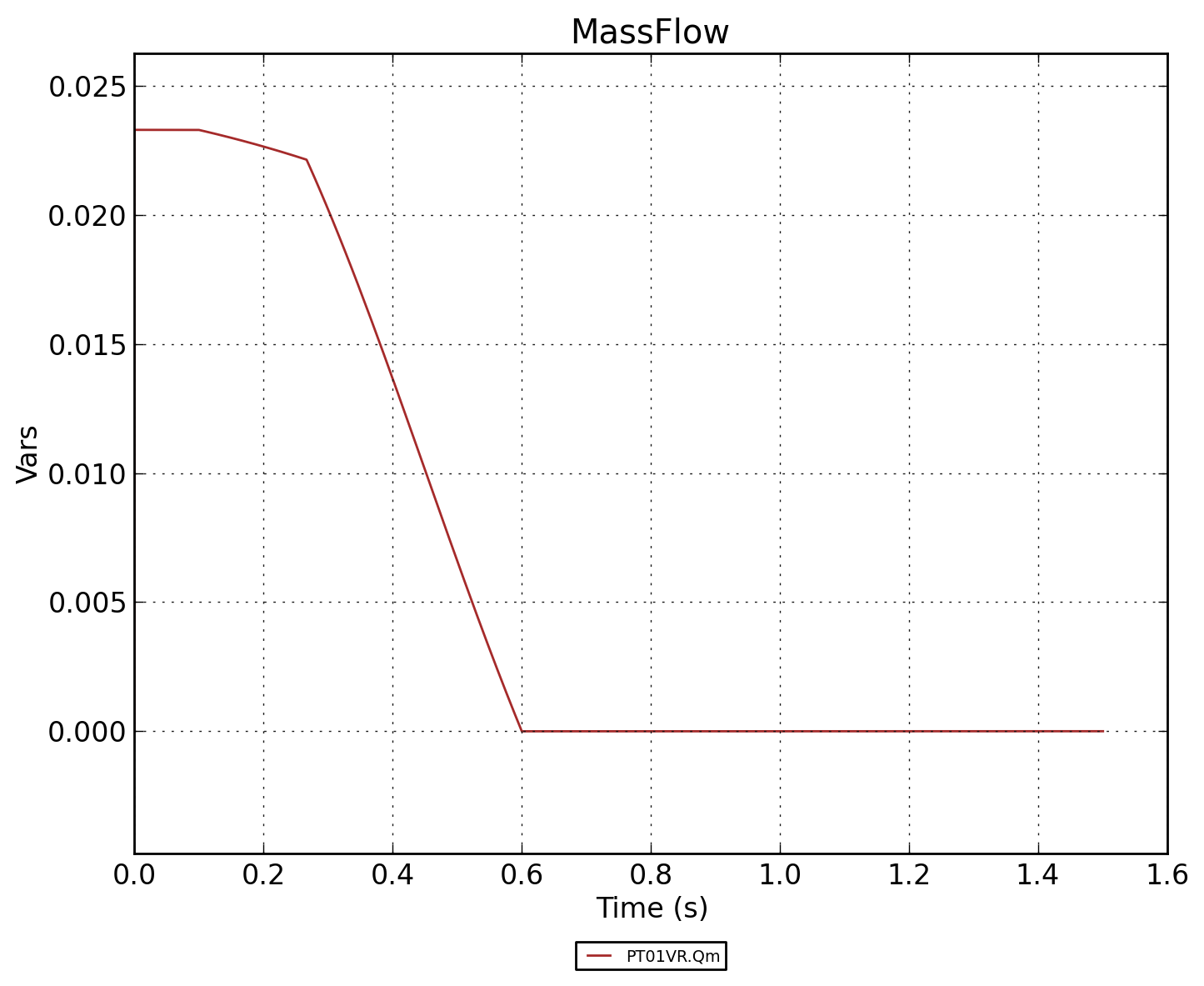

Рисунок 2 - Массовый расход Qm

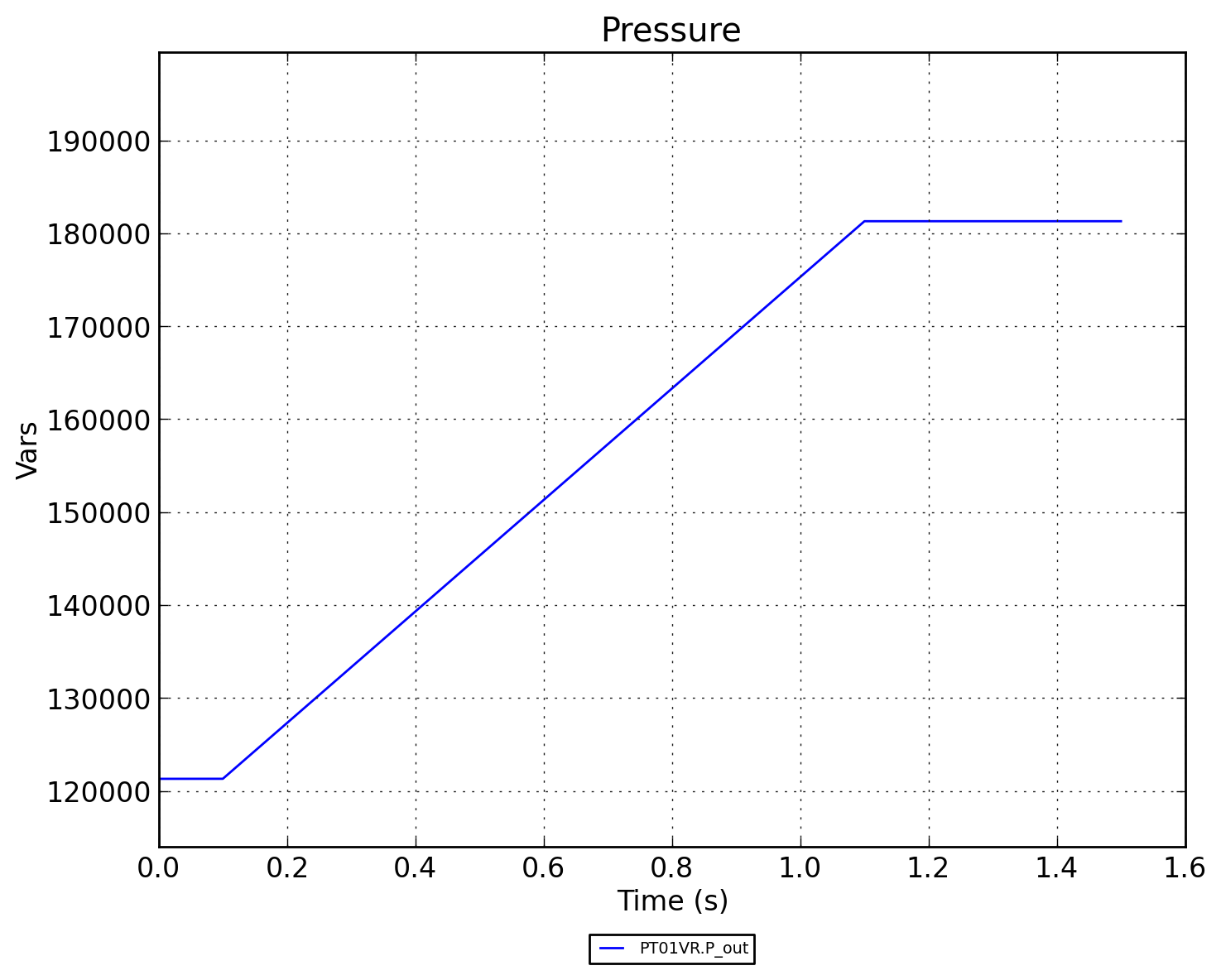

Рисунок 3 - Давление P_out
