Объект: PT1SPT

Библиотека: PneumaticsThermo

Имя на уровне решателя: PT1SPT

Аннотация: Источник P,T

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	PNEUMATIC	Термопневматический порт, вход/выход элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	P	real	Давление, Па	Pa	101325
2	T	real	Температура, K	K	293.15

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W

Пример использования компонента

Модель источника P,T (PT1SPT)

Элемент предназначен для задания и поддержания постоянных значений давления и температуры в узле пневматической схемы. Источник переопределяет параметры в ближнем объёме (объёмы генерируются на портах трубопровода) и поддерживает заданные P и T, указанные в объекте. Используется в пневматических и термодинамических расчётах для создания граничных условий с фиксированными параметрами среды.

Проверка источника P,T.

Начальные данные:

Параметры модели (PT1SPT1)

P = 201325 - Давление, Па

T = 293.15 - Температура, К

Параметры трубки (PT001P1)

D = 0.01 - Гидравлический диаметр, м

L = 0.01 - Длина элемента, м

eps = 0 - Абсолютная шероховатость, м

N = 1 - Количество участков

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = DryAir - Имя объекта свойств среды

Датчики

T_sens: датчик температуры, k = 1, Flag = K, Fluid = DryAir

P_sens: датчик давления, k = 1, Flag = Absolute, Fluid = DryAir

Параметры интегрирования

end = 2.0 с - Время интегрирования

Схема тестирования:

Схема содержит источник P,T (PT1SPT1) с параметрами P = 201325 Па и T = 293.15 К. Источник подключён к трубке PT001P1 с начальными параметрами P0 = 101300 Па, T0 = 293.15 К, Fluid = DryAir. В системе установлены датчики температуры T_sens и давления P_sens. Измеряются давление (PT1SPT.P_sens) и температура (PT1SPT.T_sens). Результаты выводятся на осциллографы Pressure и Temp.

Результат:

Источник P,T переопределяет параметры в ближнем объёме (объёмы генерируются на портах трубопровода) и поддерживает заданные P и T, указанные в объекте. На графике Pressure показано изменение давления во времени: после переходного процесса давление устанавливается на заданном значении 201325 Па. На графике Temp показано изменение температуры: температура остаётся постоянной и равной 293.15 К. Это подтверждает корректность работы источника P,T.

Формулы для задаваемых параметров:

\[\begin{split}\begin{aligned} P &= \text{const} = 201325\ \text{Па} \\ T &= \text{const} = 293.15\ \text{К} \end{aligned}\end{split}\]

Схема теста

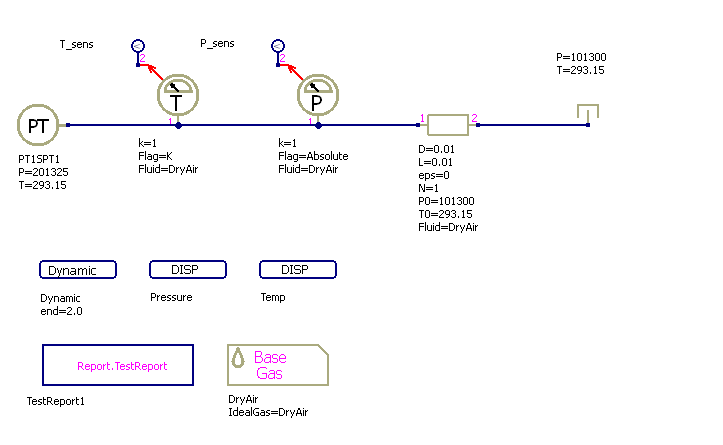

Рисунок 1 - Схема теста

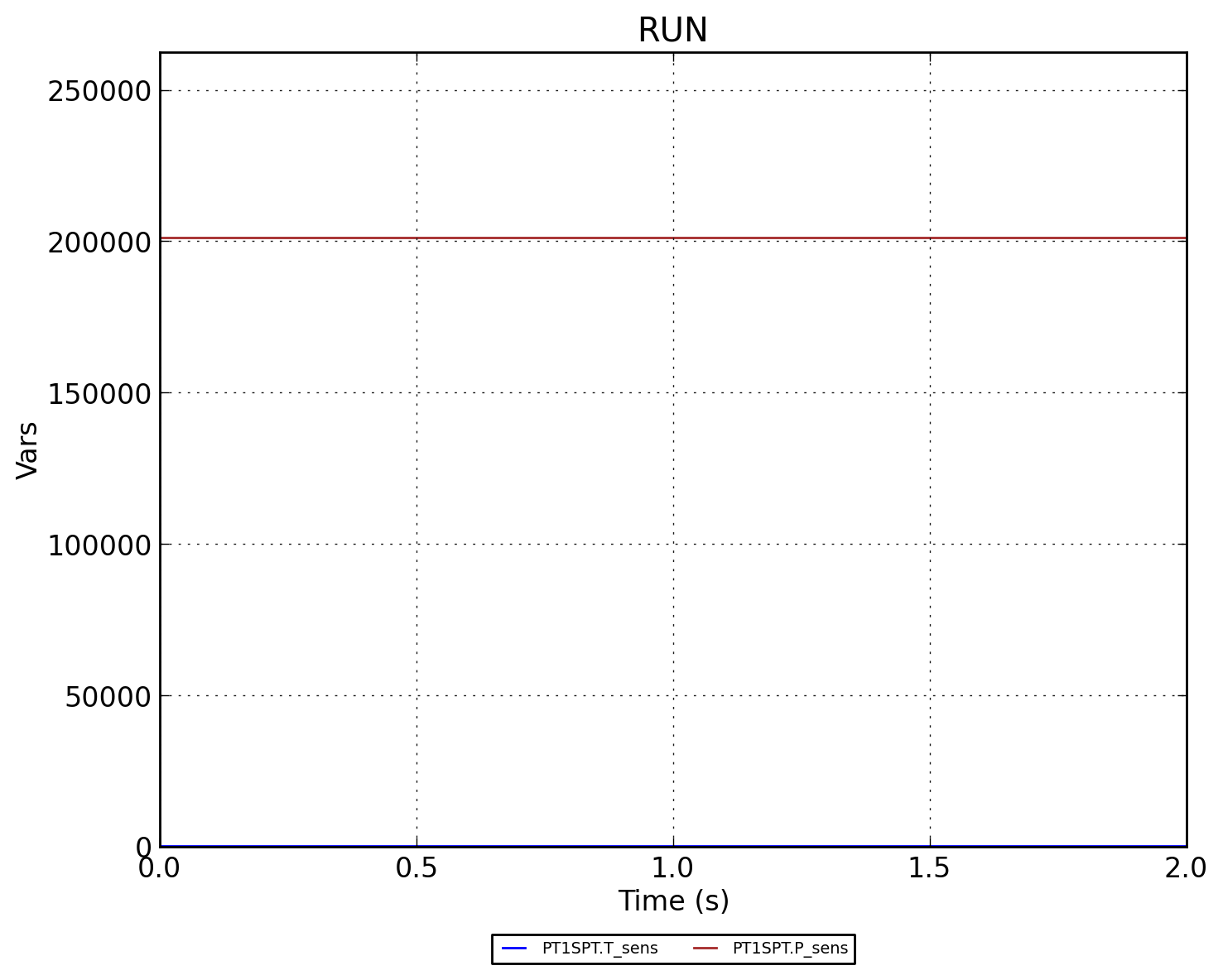

Графики результатов теста

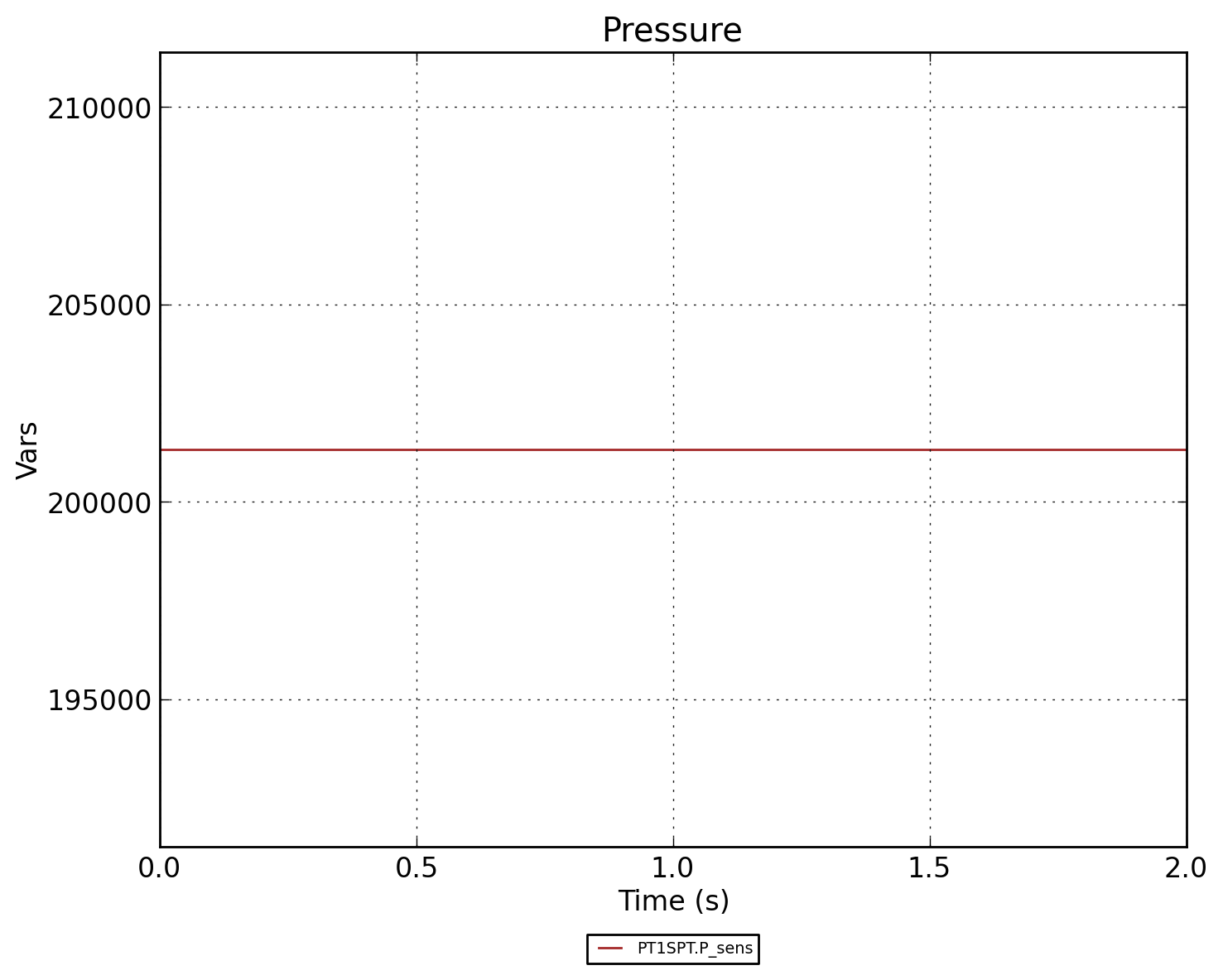

Рисунок 2 - Давление PT1SPT.P_sens

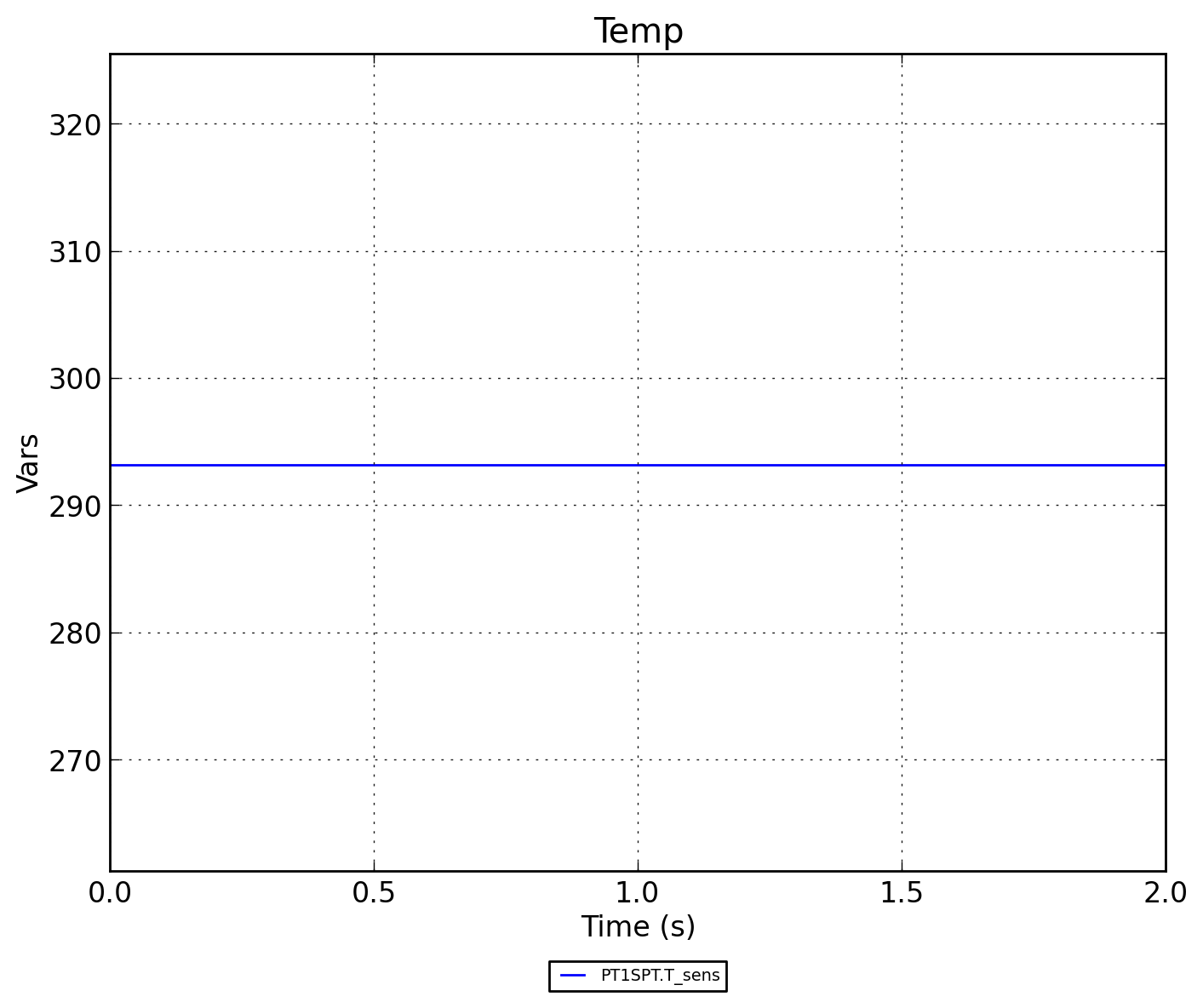

Рисунок 3 - Температура PT1SPT.T_sens
