Объект: FluidMixture

Библиотека: ThermalMixture

Имя на уровне решателя: FluidMixture

Аннотация: Смесь

Обозначение:

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Name object first phase		Имя объекта свойств первой фазы, -
2	Name object second phase		Имя объекта свойств второй фазы, -

Пример использования компонента

Модель смеси (FluidMixture)

Задаёт модель рабочей среды, представляющей собой смесь нескольких компонентов (жидкостей или жидкости и газа). Элемент определяет физические свойства смеси (плотность, вязкость, модуль упругости, теплоёмкость, теплопроводность) как функции от свойств отдельных компонентов и их концентраций. Используется для моделирования гидравлических и теплогидравлических систем, в которых рабочая среда не является однокомпонентной жидкостью: системы охлаждения двигателей, топливные системы, двухфазные потоки, системы с газожидкостными смесями.

Проверка соответстия параметров среды для имеющегося в коде жидкости ([20, 10, 20] при fi_{m0} = 0.0 - вода) и с использованием элемента FluidMixture при закачивании массы жидкости Qm=0.1кг/с через порт плотности.

Начальные данные:

Параметры модели (FluidMixture)

Name_{object_first_phase} = air - Имя объекта свойств первой фазы, -

Name_{object_second_phase} = water - Имя объекта свойств второй фазы, -

end = 1 - Время интегрирования

Результат: Значения и графики идентичны.

Схема теста

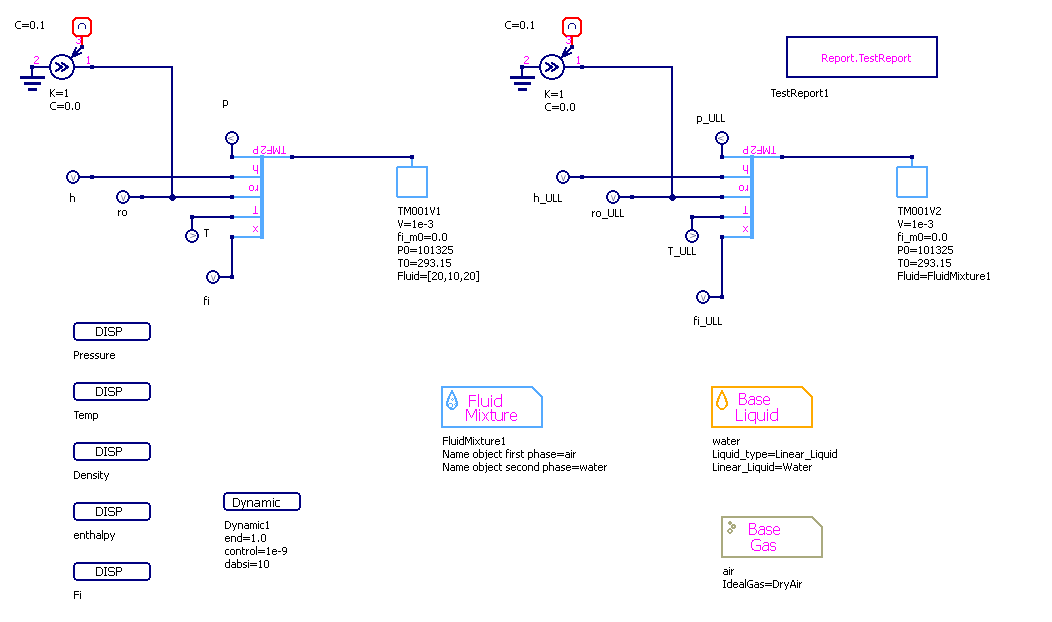

Рисунок 1 - Схема теста

Графики результатов теста

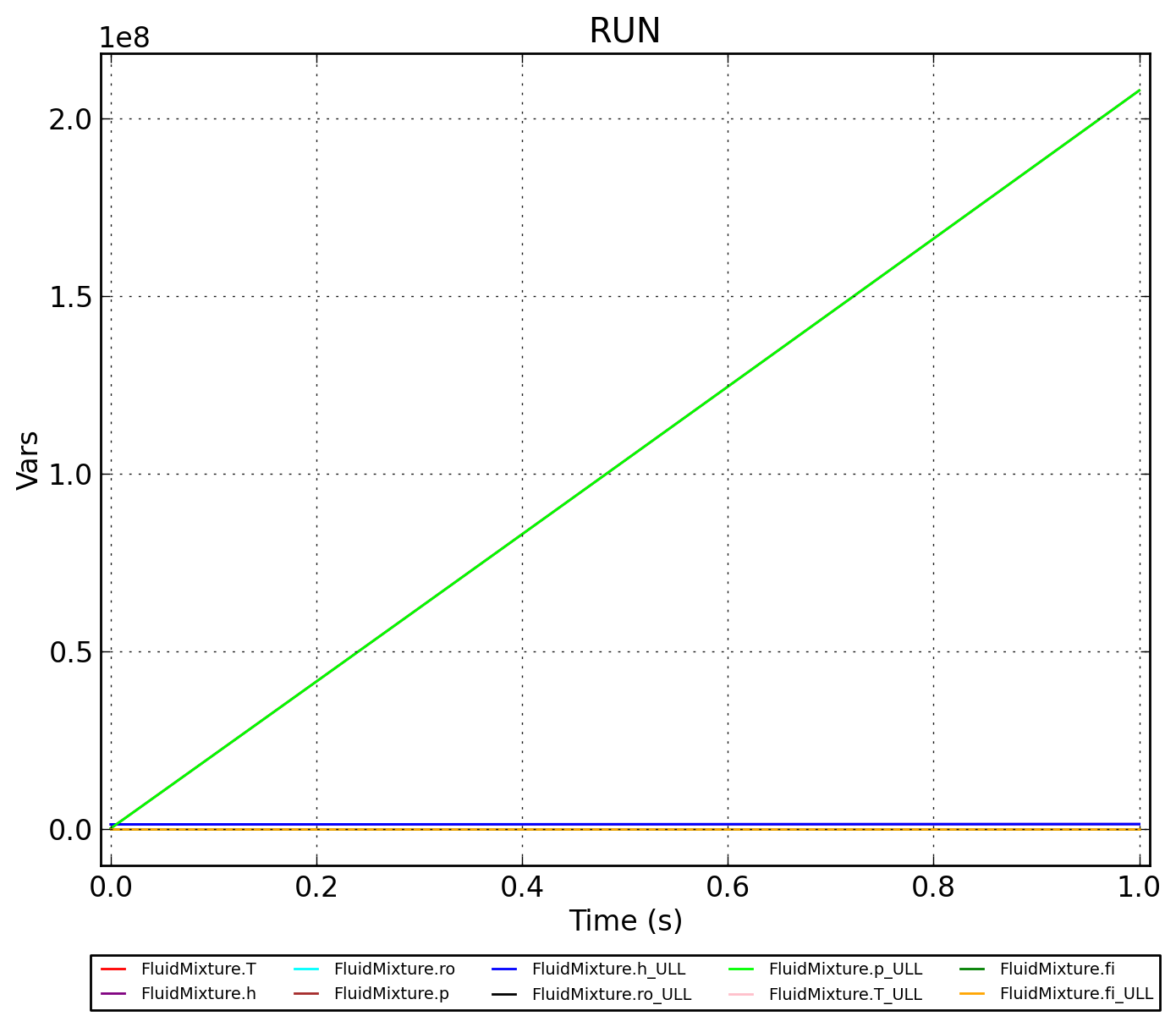

Рисунок 2 - FluidMixture.RUN

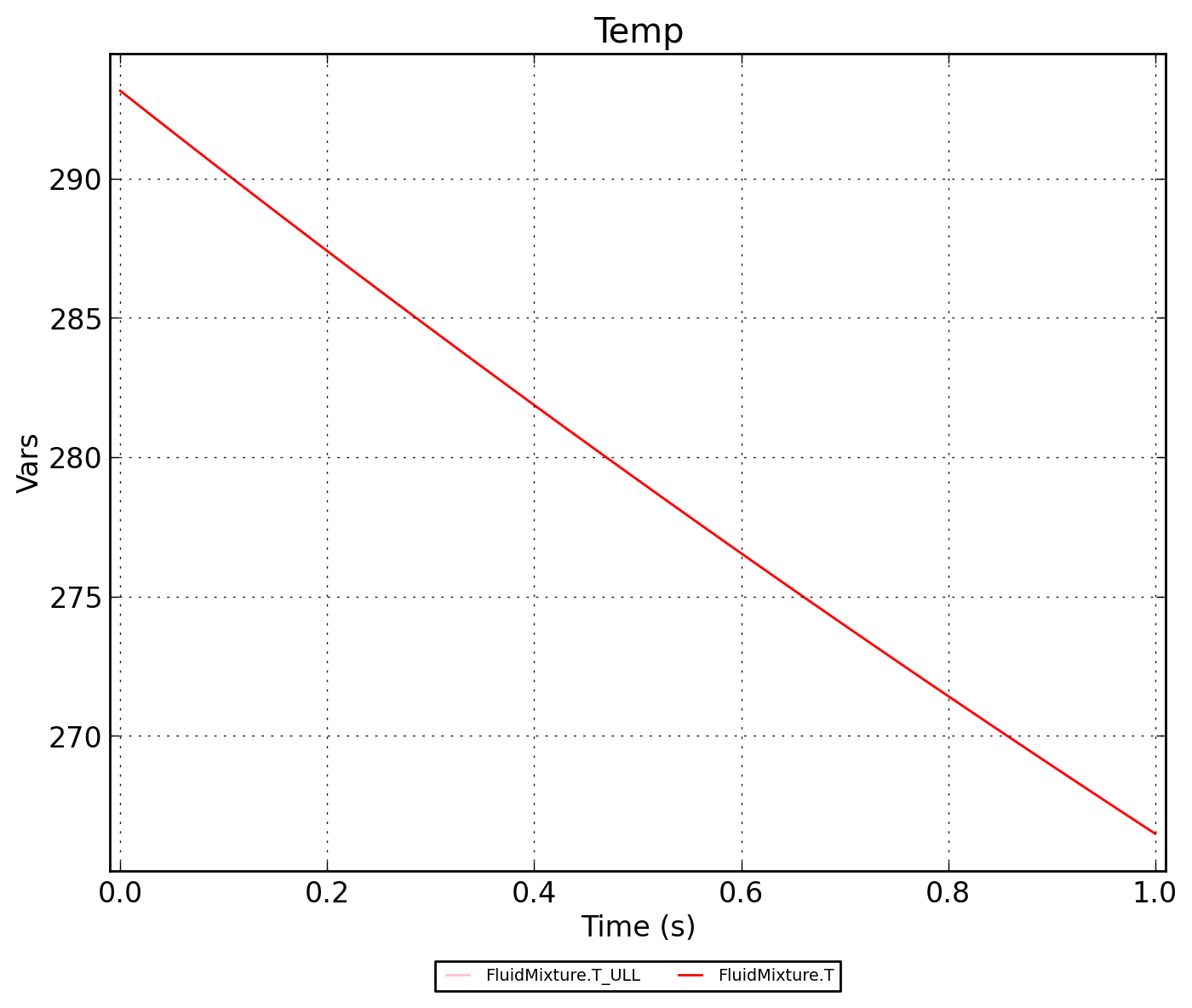

Рисунок 3 - FluidMixture.Temp

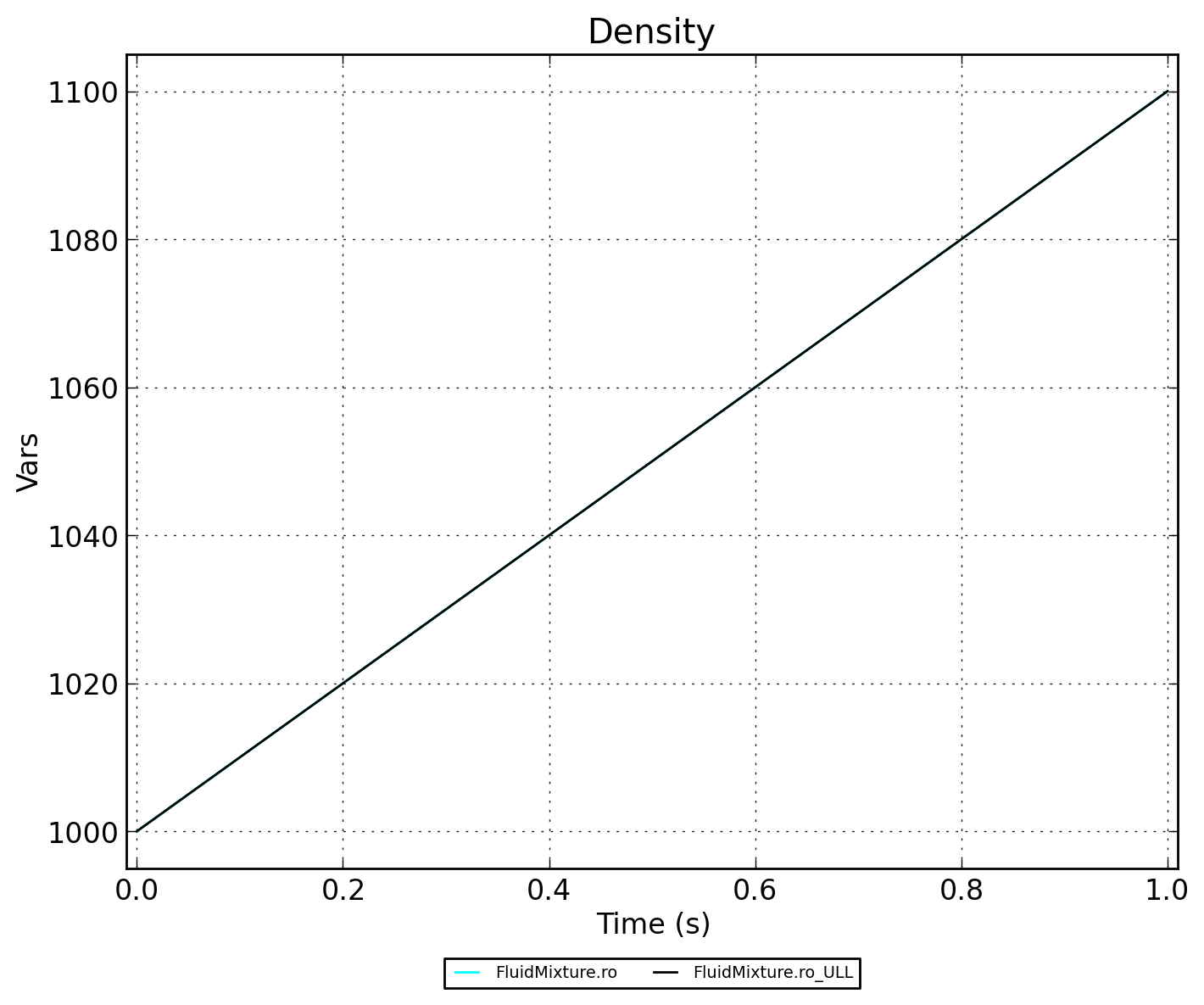

Рисунок 4 - FluidMixture.Density

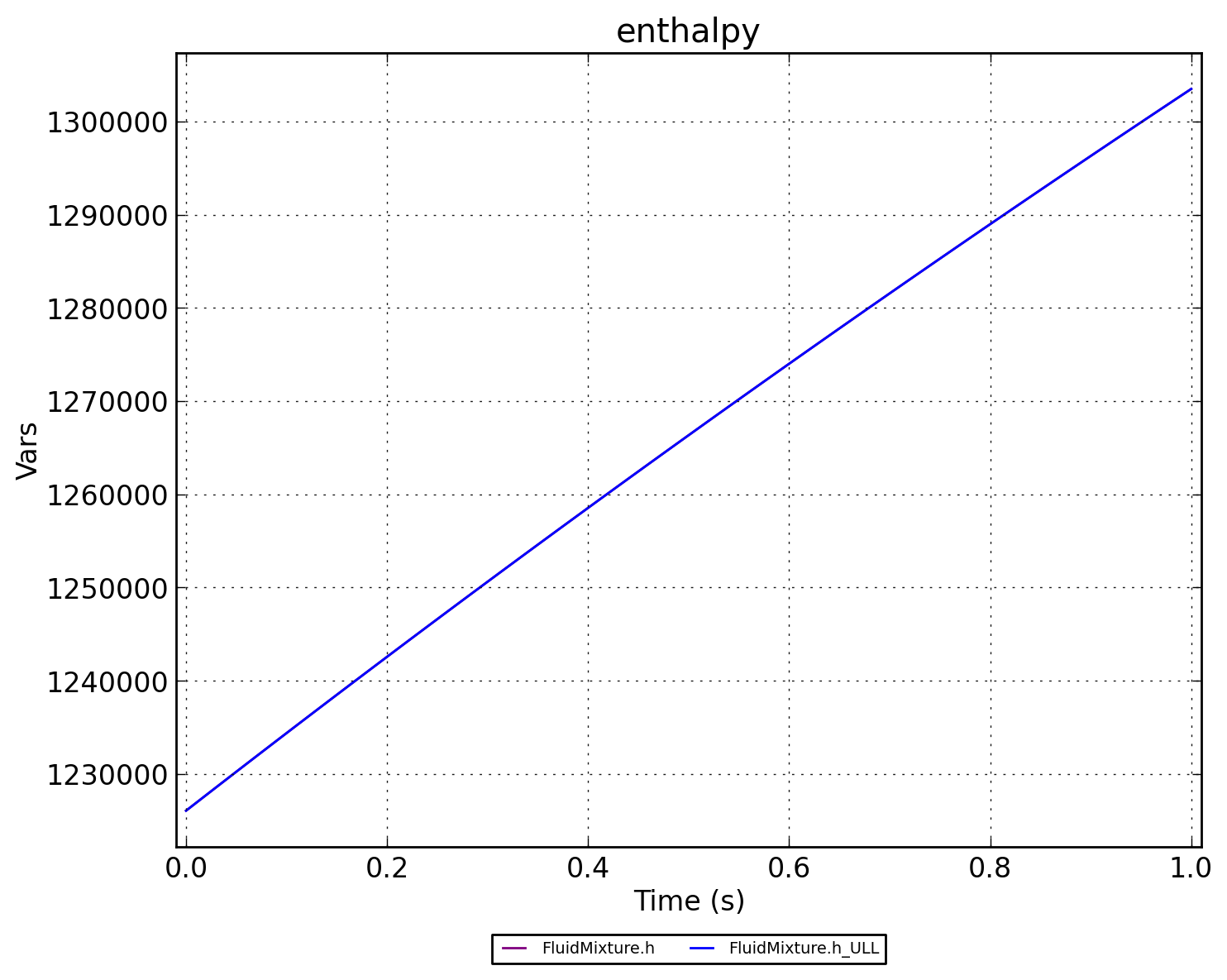

Рисунок 5 - FluidMixture.enthalpy

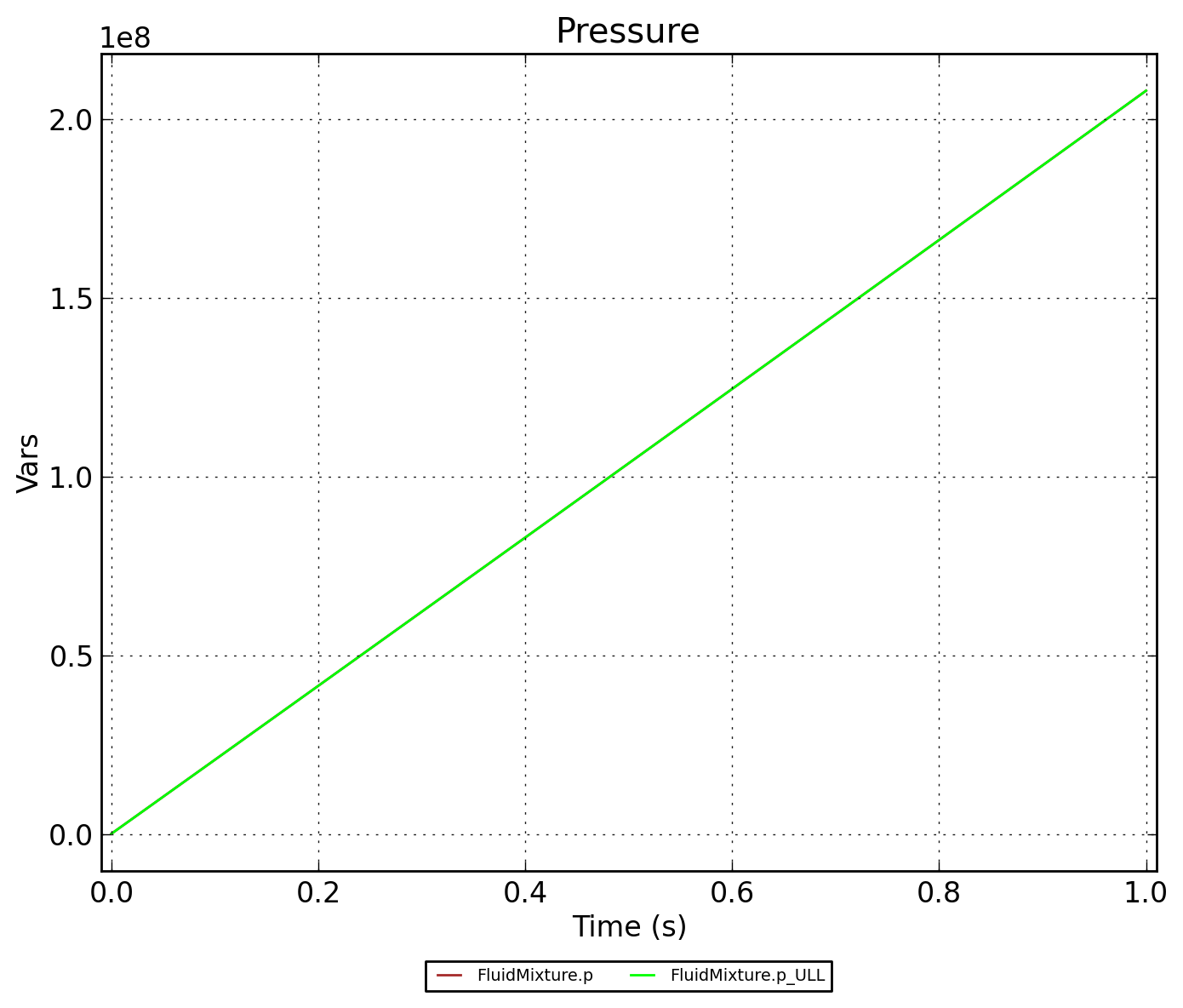

Рисунок 6 - FluidMixture.Pressure

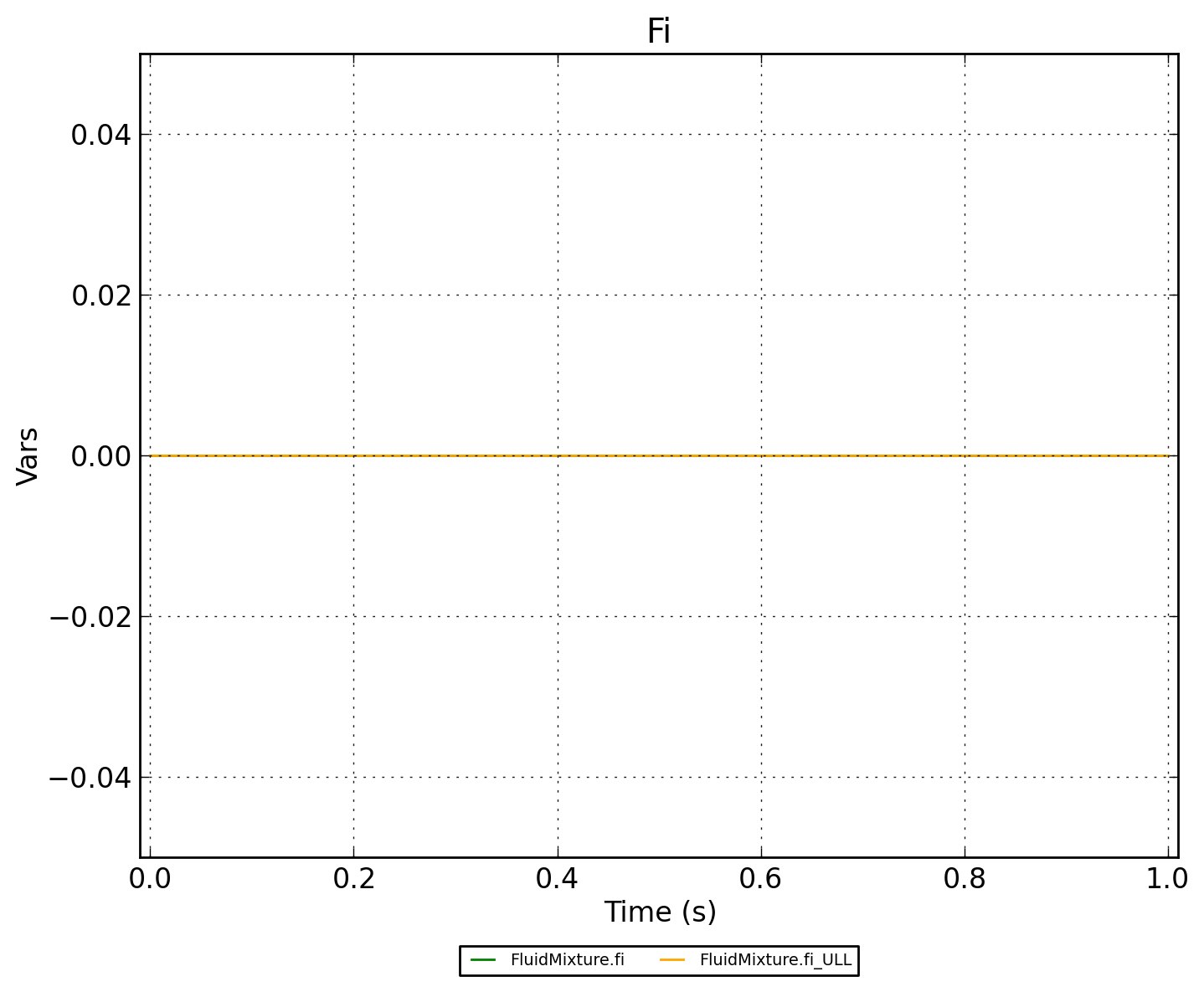

Рисунок 7 - FluidMixture.Fi
