Объект: TM01MX

Библиотека: ThermalMixture

Имя на уровне решателя: TM01MX

Аннотация: Датчик массового расхода первой компонентны

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	OSIGNAL	1D сигнальный порт, массовый расход на линии кг/с

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	P0	real	Начальное давление, Па	Pa	101325
5	R	real	Внутреннее гидравлическое сопротивление, -		1e-9
6	T0	real	Начальная температура, K	K	293.15
7	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0
8	k	real	Коэффициент усиления сигнала, -		1

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель датчика массового расхода первой компоненты (TM01MX)

Предназначен для измерения массового расхода строго первой компоненты многокомпонентной или многофазной рабочей среды в определенном сечении гидравлического контура. Элемент является проходным (измерительным) и служит мостом между теплогидравлической частью модели (ThermalMixture) и блоками системы автоматического управления. Модель рассчитывает долю и чистую массу только первого вещества в общем потоке смеси (например, расход целевого газа в газовой смеси или расход жидкой фазы в двухфазном потоке «жидкость-газ», если она задана первой в свойствах среды).

Проверка датчика массового расхода первой компоненты.

Начальные данные:

Параметры модели (TM01MX)

D = 0.01 - Гидравлический диаметр, м

L = 0.1 - Длина элемента, м

k = 1 - Коэффициент усиления сигнала, -

R = 1e-9 - Внутреннее гидравлическое сопротивление, -

fi_{m0} = 0.5 - Начальное значение массовой доли первой компонентны, -

P0 = 101325 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

• Массовый расход \(Q_m = 0{,}1\text{ кг/с}\).

• Массовая доля первой компоненты \(\mathrm{fi}_{m0} = 0{,}5\).

Совпадают значения подаваемого и измеряемого массового расхода первой компоненты.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

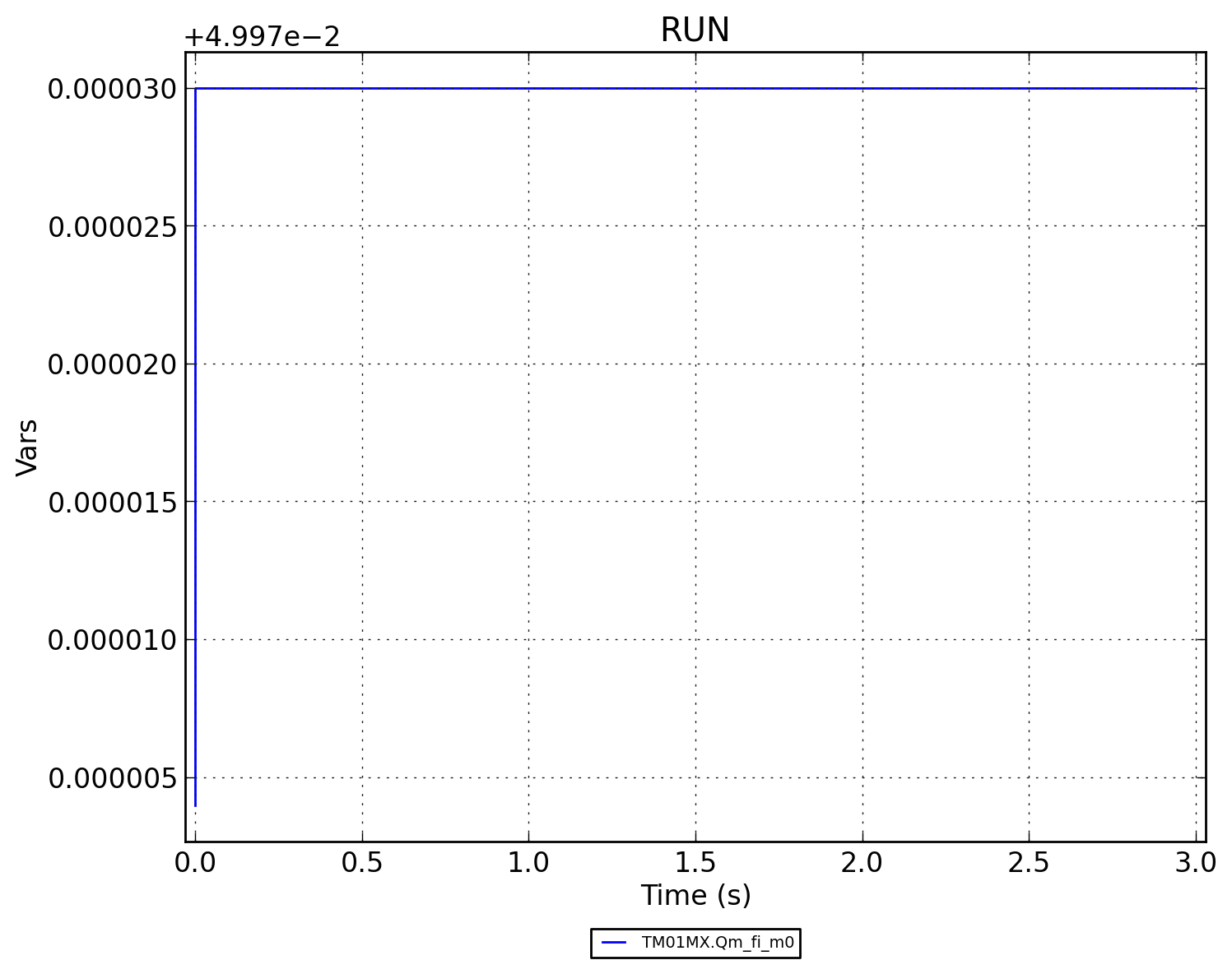

Рисунок 2 - TM01MX.RUN

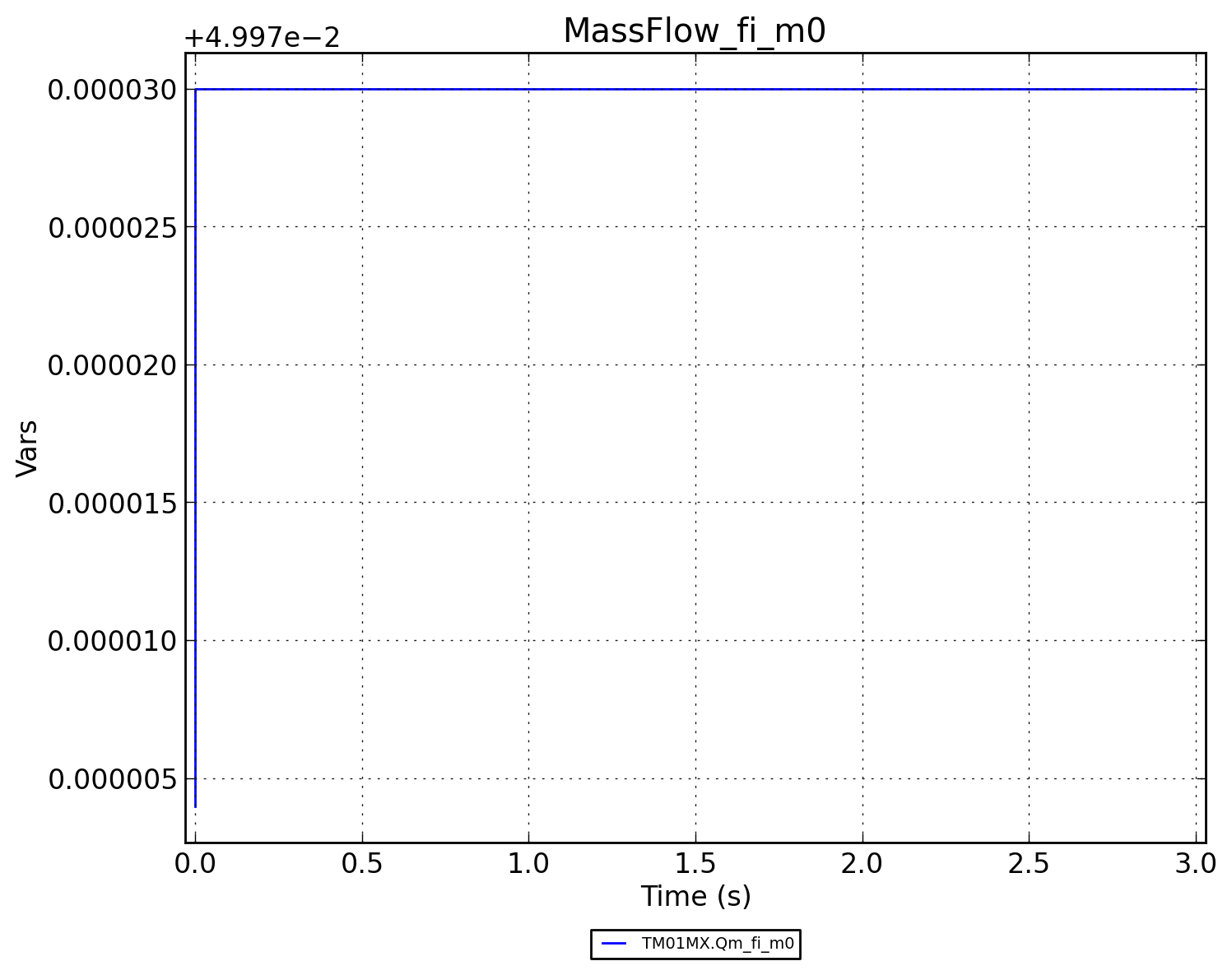

Рисунок 3 - TM01MX.MassFlow_fi_m0
