Объект: TMPVPM

Библиотека: ThermalMixture

Имя на уровне решателя: TMPVPM

Аннотация: Смесевой механически управляемый насос, принимающий на вход рад/с

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	1	THMIX	Теплогидравлический порт смесевой А
2	2	THMIX	Теплогидравлический порт смесевой B
3	3	MECH1D_R	Механический порт C

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Диаметр элемента, м	m	0.01
2	Fluid		Имя объекта свойств среды		Fluid
3	JR	real	Момент инерции, кг*м2	kg*m**2	1e-8
4	KPD	real	Общий КПД		0.8
5	KPD0	real	Объемный КПД	m**3	0.9
6	L	real	Длина элемента, м	m	0.01
7	NN	real	Частота рабочей точки, рад/c	Hz	1000
8	P0	real	Начальное давление на элементе, Па	Pa	101325
9	PN	real	Перепад рабочей точки, Па	Pa	5e5
10	T0	real	Начальная температура в линии гидравлического порта, К	K	293.15
11	Vr	real	Рабочий объем, м3	m**3	1e-4
12	fi_m0	real	Начальное значение соотношения массовой доли первой компонентны относительно второй	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_AngularSpeed3	Угловая скорость на порте ;	rad/s
14	A_AngularAcceleration3	Угловое ускорение на порте ;	rad/s**2
15	X_AngularMotion3	Угловое перемещение ;	rad
16	S_Torque3	Крутящий момент на порте ;	N*m

Пример использования компонента

Модель смесевого механически управляемого насоса (TMPVPM)

Моделирует работу объемного нагнетателя с прямым приводом от механического вала в многокомпонентных или многофазных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент связывает теплогидравлическую систему со специализированной механической библиотекой (Mechanical), преобразуя крутящий момент и угловую скорость вращения вала (shaft) в гидравлическую энергию потока рабочей смеси. Модель обеспечивает расчет реальной объемной подачи смеси с учетом частоты вращения, перепада давлений и внутренних утечек, а также осуществляет принудительный перенос массы компонентов и тепловой энергии из всасывающего порта в напорный.

Изменение объемного расхода при увеличении перепада давлений на портах.

Начальные данные:

Параметры модели (TMPVPM)

Vr = 0.000001 - Рабочий объем, м3

PN = 50000 - Перепад рабочей точки, Па

NN = 50 - Частота рабочей точки, рад/с

KPD0 = 0.9 - Объемный КПД

KPD = 0.8 - Общий КПД

JR = 0.0000001 - Момент инерции, кг*м2

D = 0.01 - Диаметр элемента, м

L = 0.01 - Длина элемента, м

P0=101300 - Начальное давление на элементе, Па

T0=300 - Начальная температура в линии гидравлического порта, К

Fluid=FluidMixture1, смесь - Имя объекта свойств среды

end = 10 - Время интегрирования

Результат: Объемный расход = 0 при перепаде dp ≈ 79.6 кПа.

Схема теста

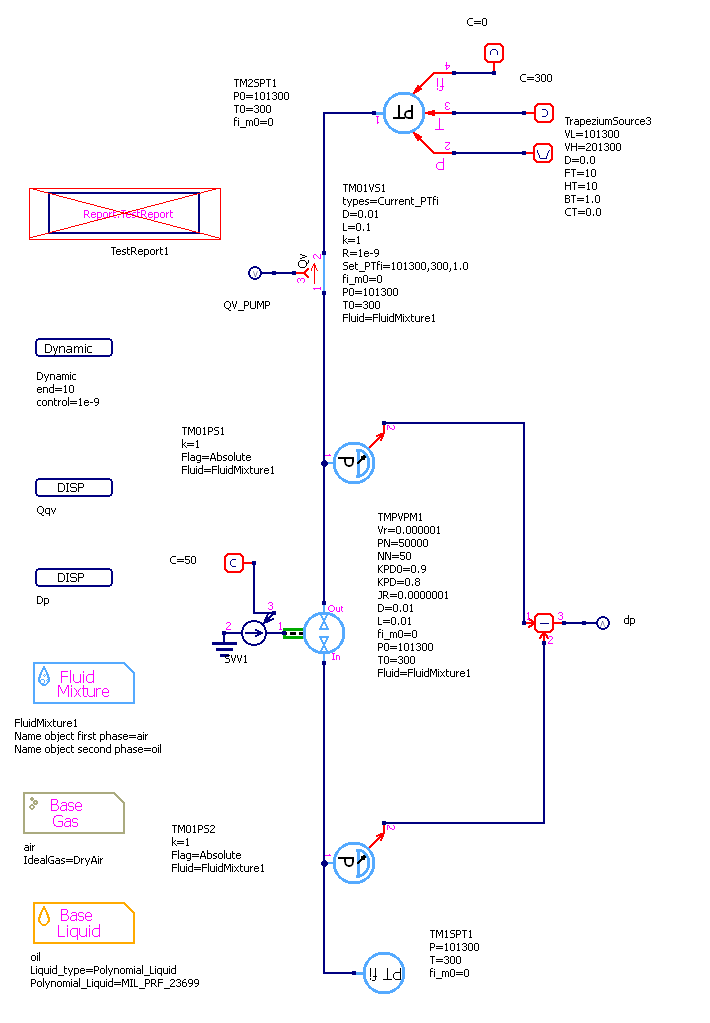

Рисунок 1 - Схема теста

Графики результатов теста

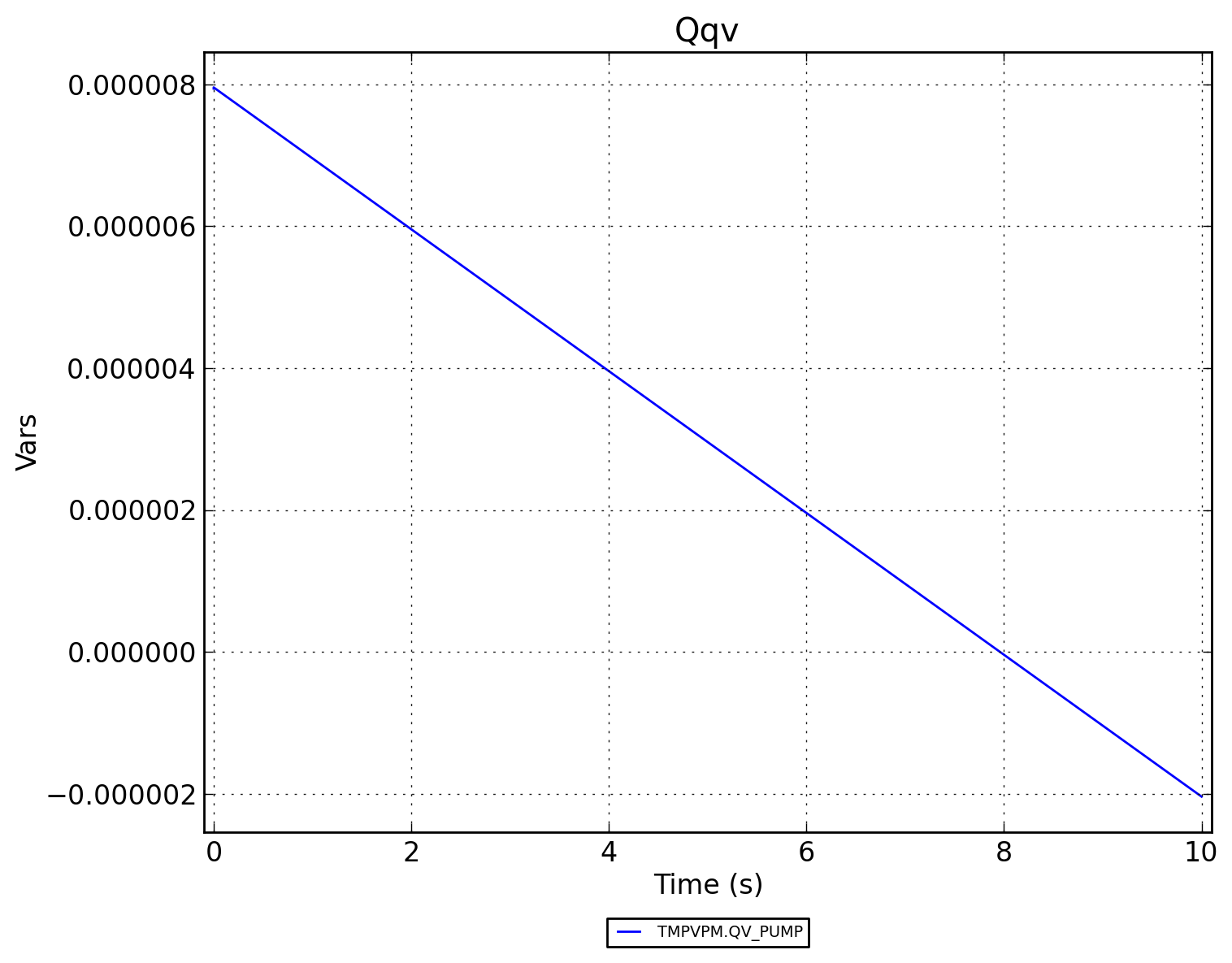

Рисунок 2 - TMPVPM.Qqv

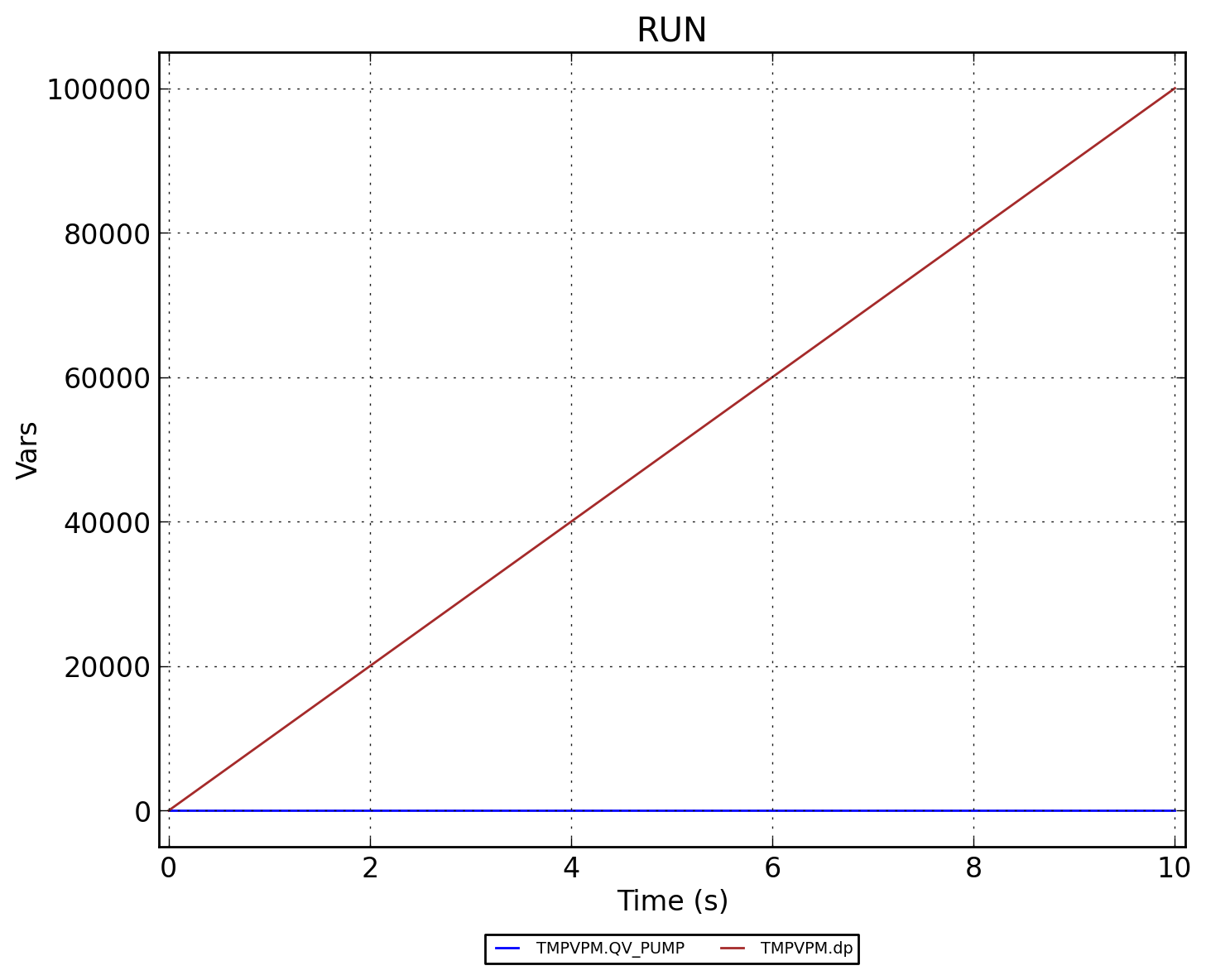

Рисунок 3 - TMPVPM.RUN

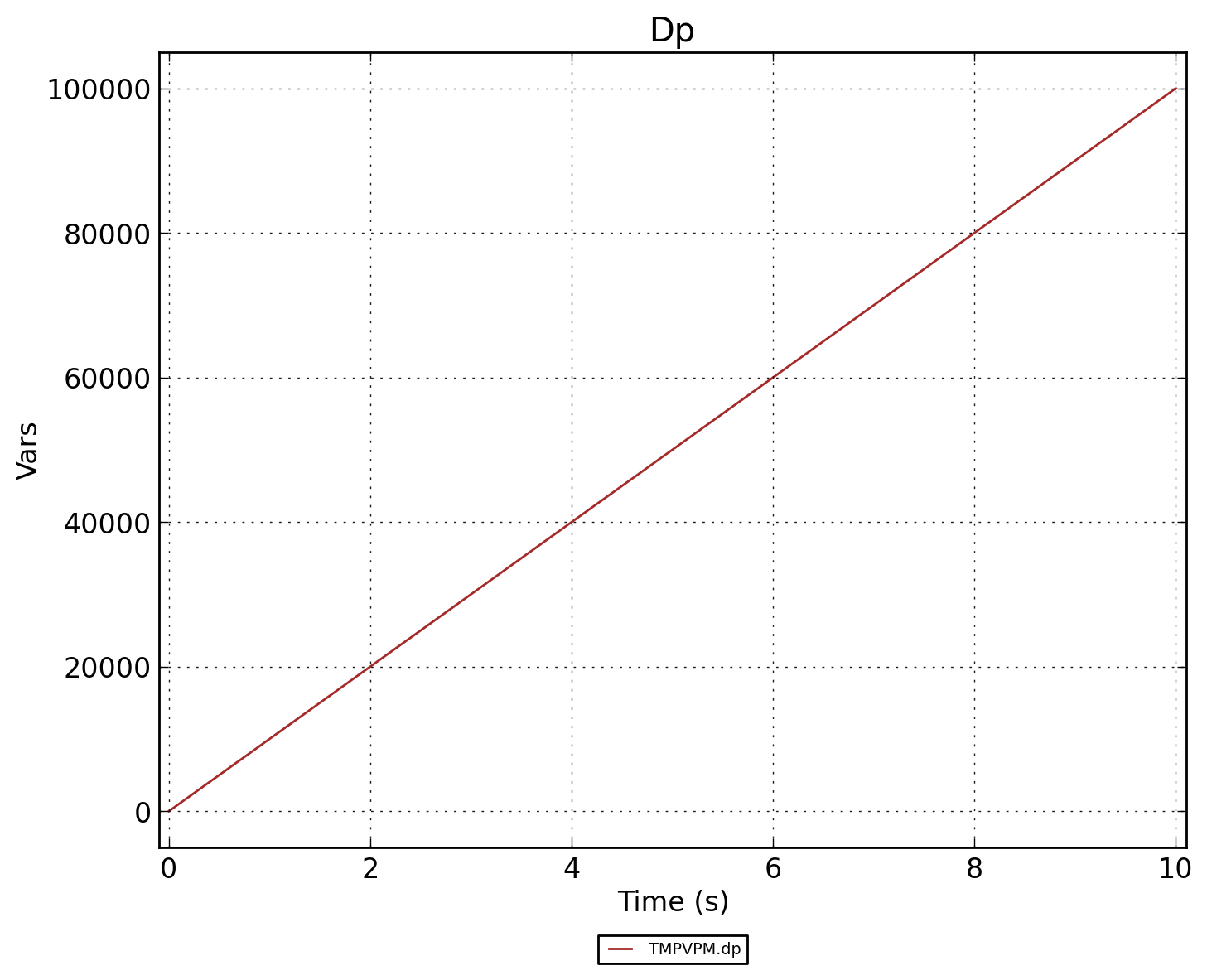

Рисунок 4 - TMPVPM.Dp
