Объект: TM1SCO

Библиотека: ThermalMixture

Имя на уровне решателя: TM1SCO

Аннотация: Цилиндрической кран

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	ISIGNAL	1D управляющий порт, угол поворота затвора град

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.01
4	P0	real	Начальное давление, Па	Pa	101325
5	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -		Round
6	T0	real	Начальная температура, K	K	293.15
7	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель цилиндрического крана (TM1SCO)

Моделирует работу регулируемой или запорной арматуры поворотного типа (цилиндрические, конусные и шаровые краны) в многокомпонентных или многофазных контурах модуля ThermalMixture. Элемент является управляемым локальным гидравлическим сопротивлением, проходное сечение которого изменяется динамически на основании внешнего сигнала, поступающего от блоков системы автоматического управления или механических приводов. Модель обеспечивает расчет гидравлических потерь давления, а также сквозной перенос общей массы, соотношения концентраций компонентов смеси и тепловой энергии в обоих направлениях.

Пример использования: Проверка значения массового расхода при перепаде давления от 0 до 20000 Па.

Начальные данные:

Параметры модели (TM1SCO)

Section_{shape} = Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular], -

D_{or_ab} = 0.01 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м

L = 0.01 - Длина элемента, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

Сигнал, подаваемый на порт крана = const = 30

end = 3 - Время интегрирования

Результат:

Сопротивление по длине не учитывается в данном объекте(длина используется для определения величин объемов на портах). Модель ζ зависит только от площади на входе и угла поворота. Используя коэффициент ζ (Справочник по гидравлическим сопротивлениям / Идельчик И. Е. ; ред. Штейнберг М. О. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1992.- 672 с., с. 452) Qm = 0.199 кг/с

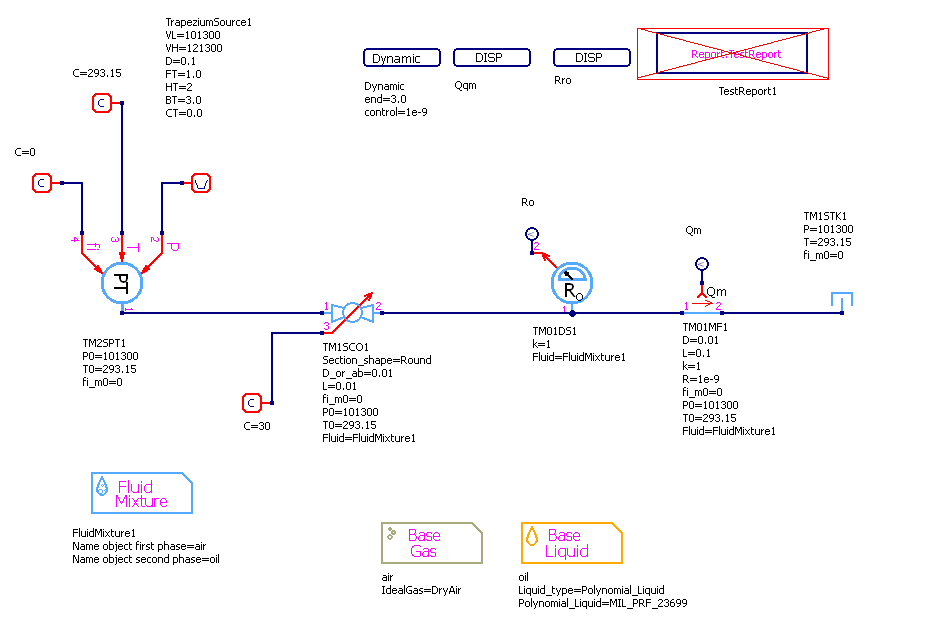

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

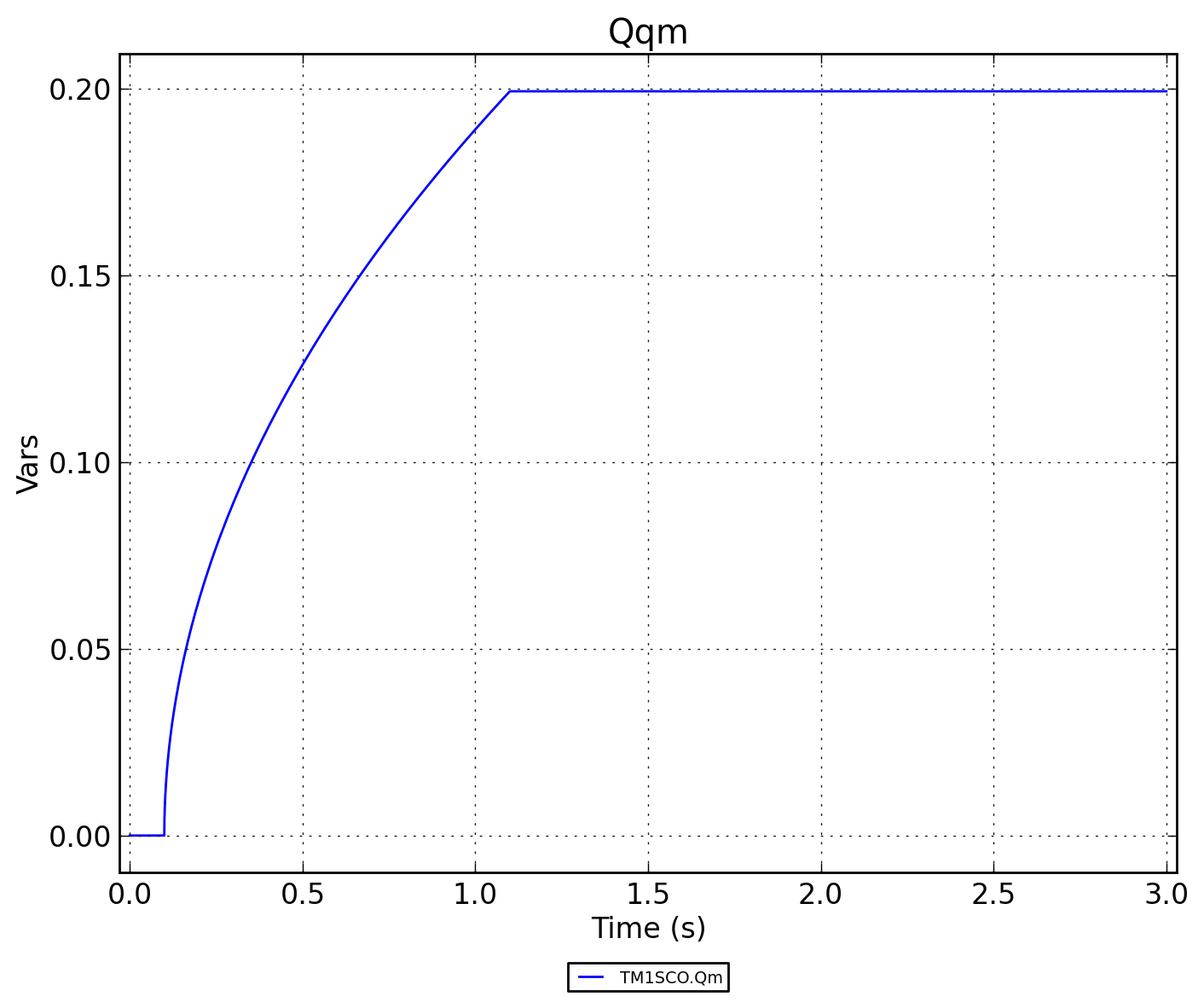

Рисунок 2 - TM1SCO.Qqm

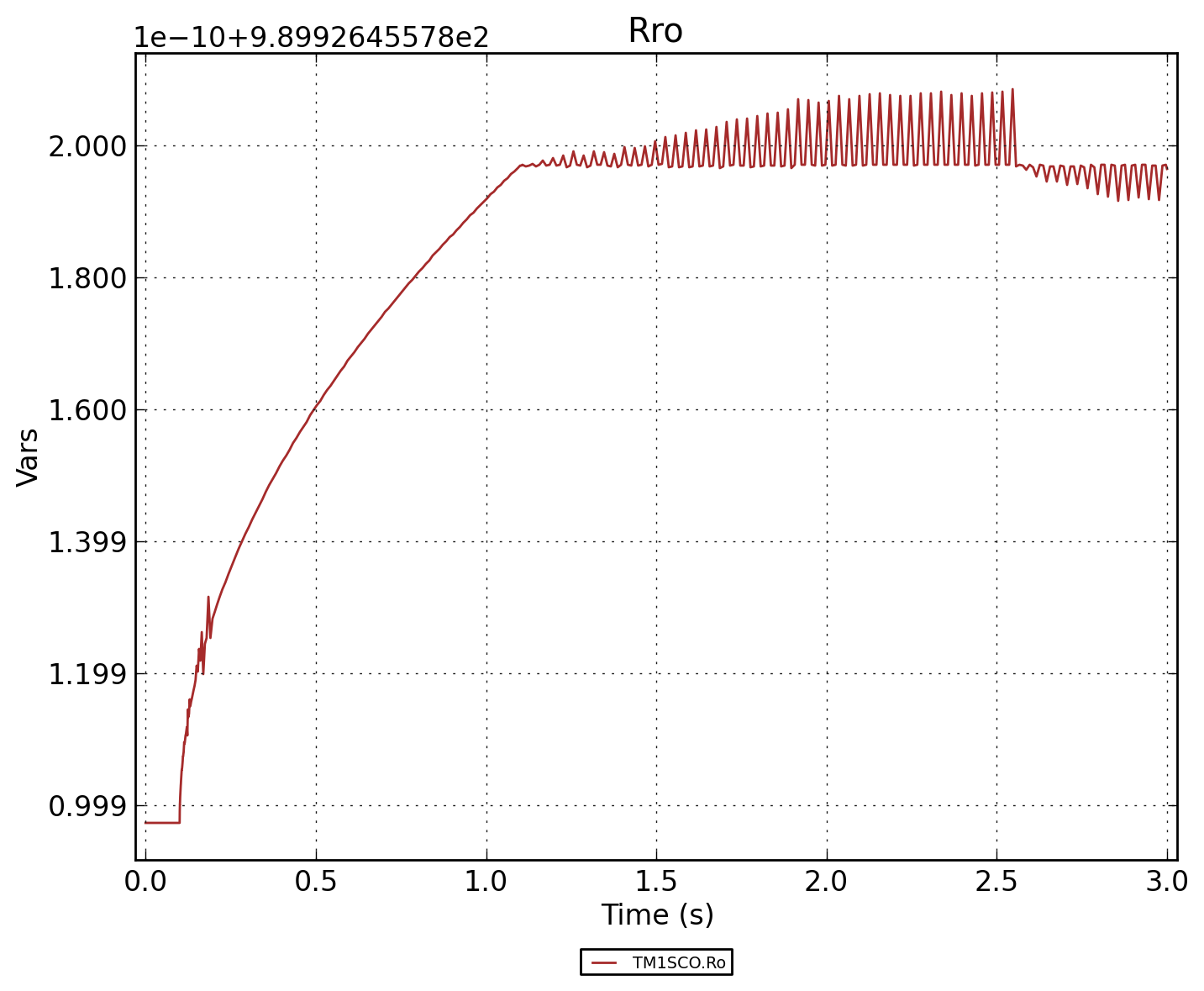

Рисунок 3 - TM1SCO.Rro

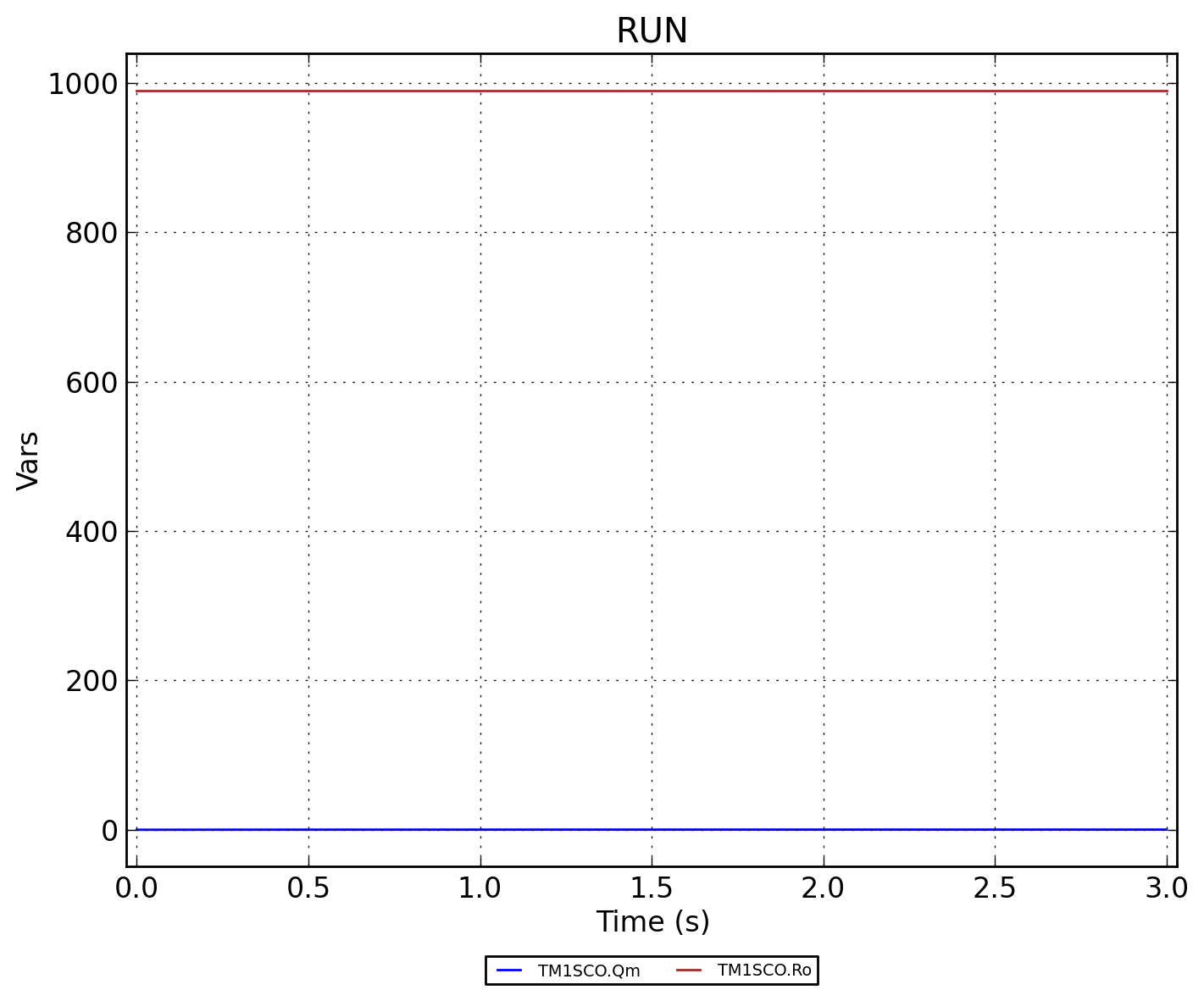

Рисунок 4 - TM1SCO.RUN
