Объект: TM1SUE

Библиотека: ThermalMixture

Имя на уровне решателя: TM1SUE

Аннотация: Внезапное сужение/расширение канала

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	A_lam	real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -		100.0
2	Db	real	Диаметр большого сечения (Port2), м	m	0.01
3	Ds	real	Диаметр узкого сечения (Port1), м	m	0.01
4	Fluid		Имя объекта свойств среды, -
5	L	real	Длина элемента, м	m	0.1
6	P0	real	Начальное давление, Па	Pa	101325
7	T0	real	Начальная температура, K	K	293.15
8	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель внезапного сужения/расширения канала (TM1SUE)

Моделирует локальное гидравлическое сопротивление, возникающее при внезапном (дискретном) изменении площади проходного сечения трубопровода в многокомпонентных или многофазных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент автоматически определяет текущий физический режим (внезапное расширение потока или внезапное сужение потока) на основании соотношения геометрических параметров areaA, areaB и направления вектора скорости (расхода) смеси. Модель обеспечивает сквозной перенос общей массы смеси, сохранение соотношения концентраций отдельных её компонентов, а также транзит тепловой энергии между расчетными узлами.

Проверка значения массового расхода при перепаде давления от 0 до 20000 Па.

Начальные данные:

Параметры модели (TM1SUE)

Ds = 0.01 - Диаметр узкого сечения (Port1), м

Db = 0.0158 - Диаметр большого сечения (Port2), м

L = 0.01 - Длина элемента, м

A_{lam} = 0.0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

Определение ζ для объекта PT1SUE в режиме внезапного сужения (Справочник по гидравлическим сопротивлениям / Идельчик И. Е. ; ред. Штейнберг М. О. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1992.- 672 с., с. 166) Определение ζ для объекта PT1SUE в режиме внезапного расширения (Справочник по гидравлическим сопротивлениям / Идельчик И. Е. ; ред. Штейнберг М. О. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1992.- 672 с., страницы 158-159). Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

Qm = 0.982 кг/с

Схема теста

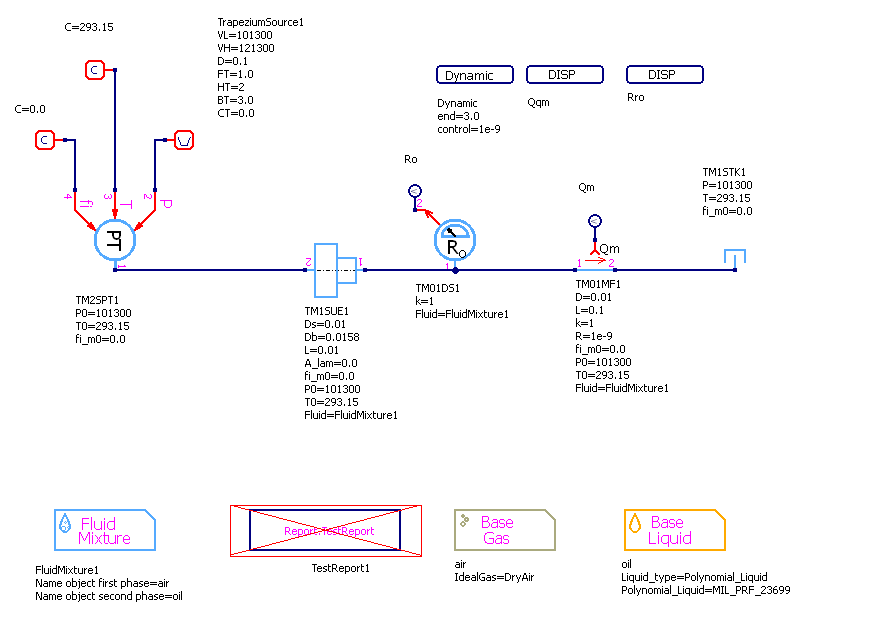

Рисунок 1 - Схема теста

Графики результатов теста

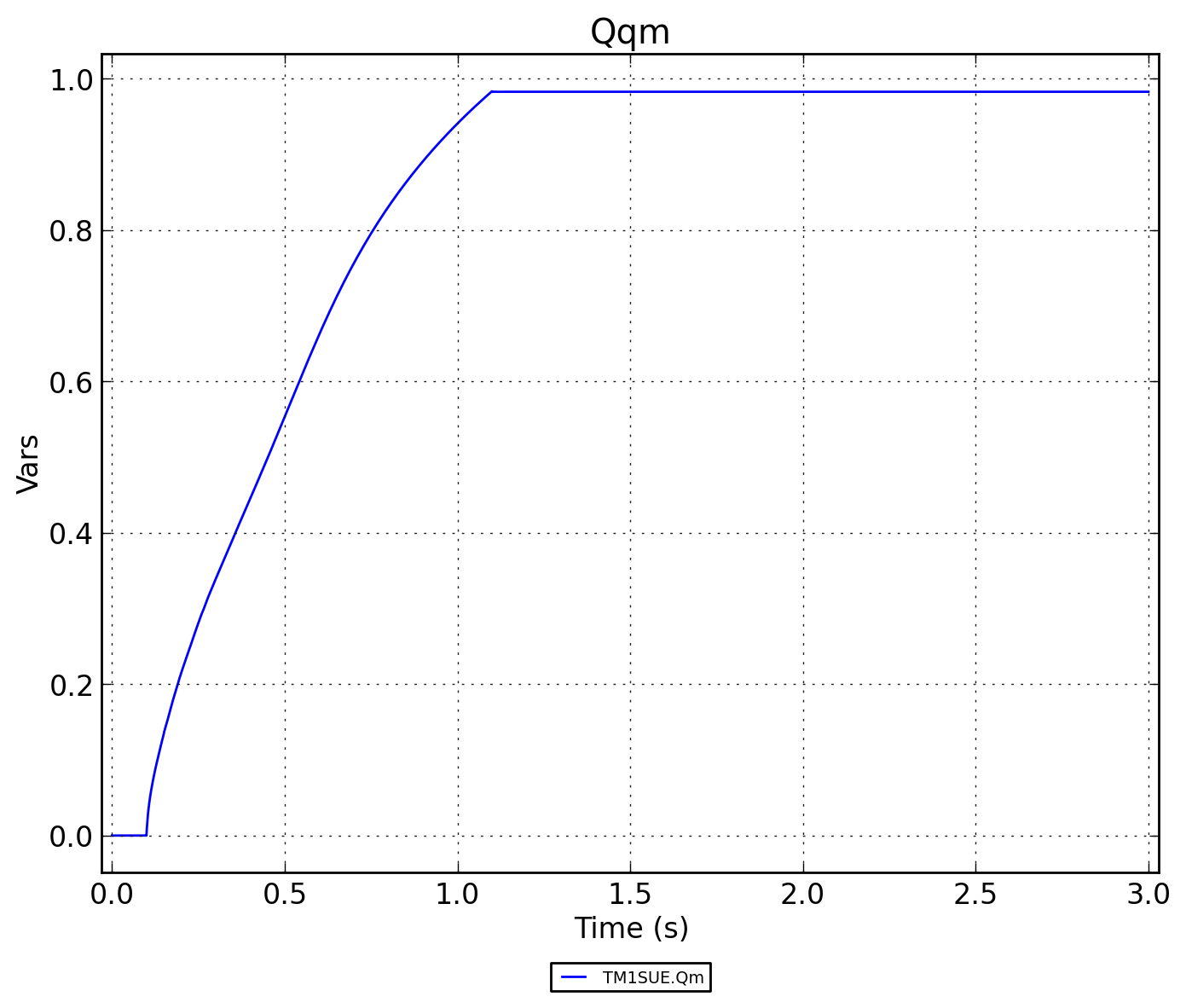

Рисунок 2 - TM1SUE.Qqm

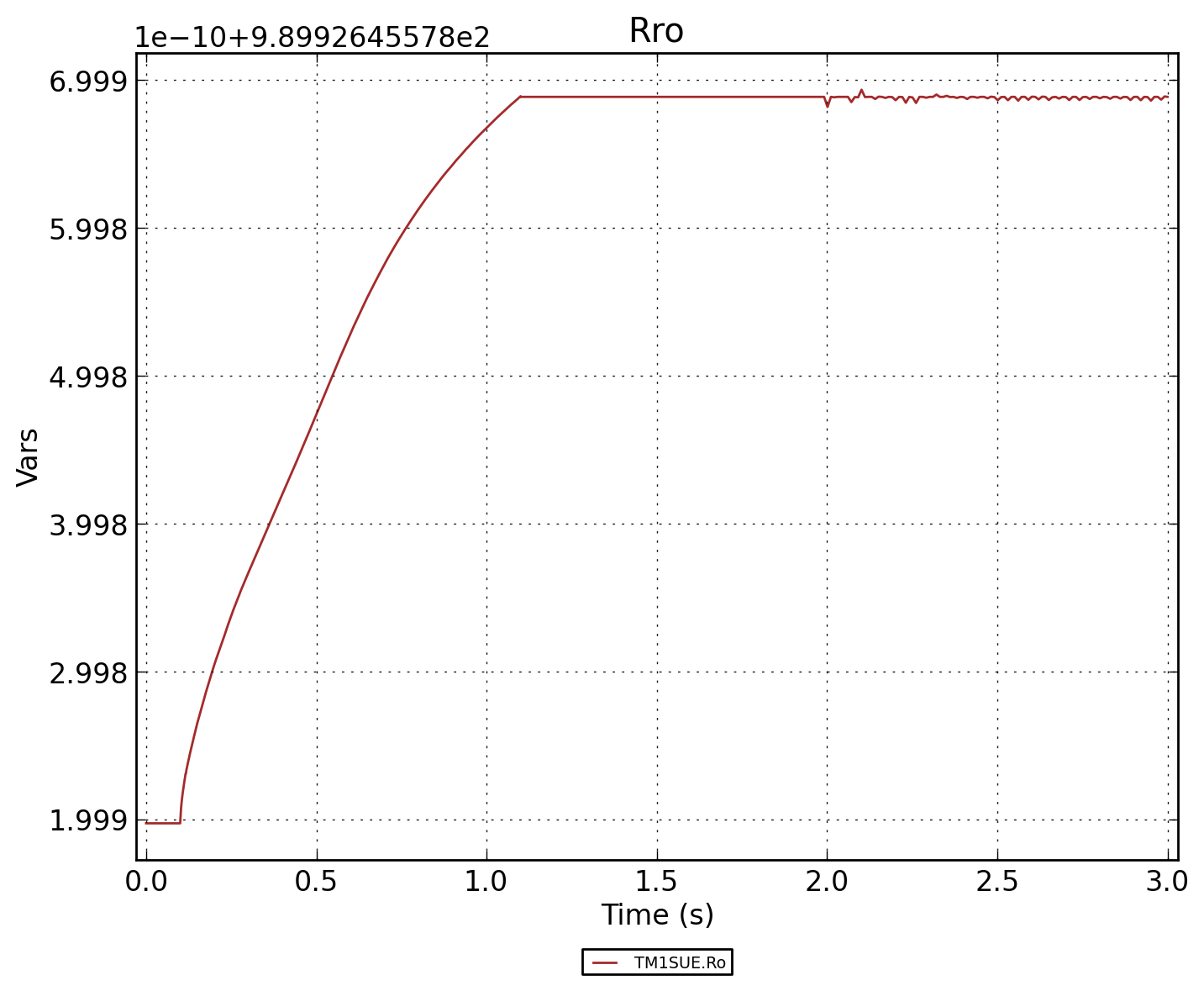

Рисунок 3 - TM1SUE.Rro

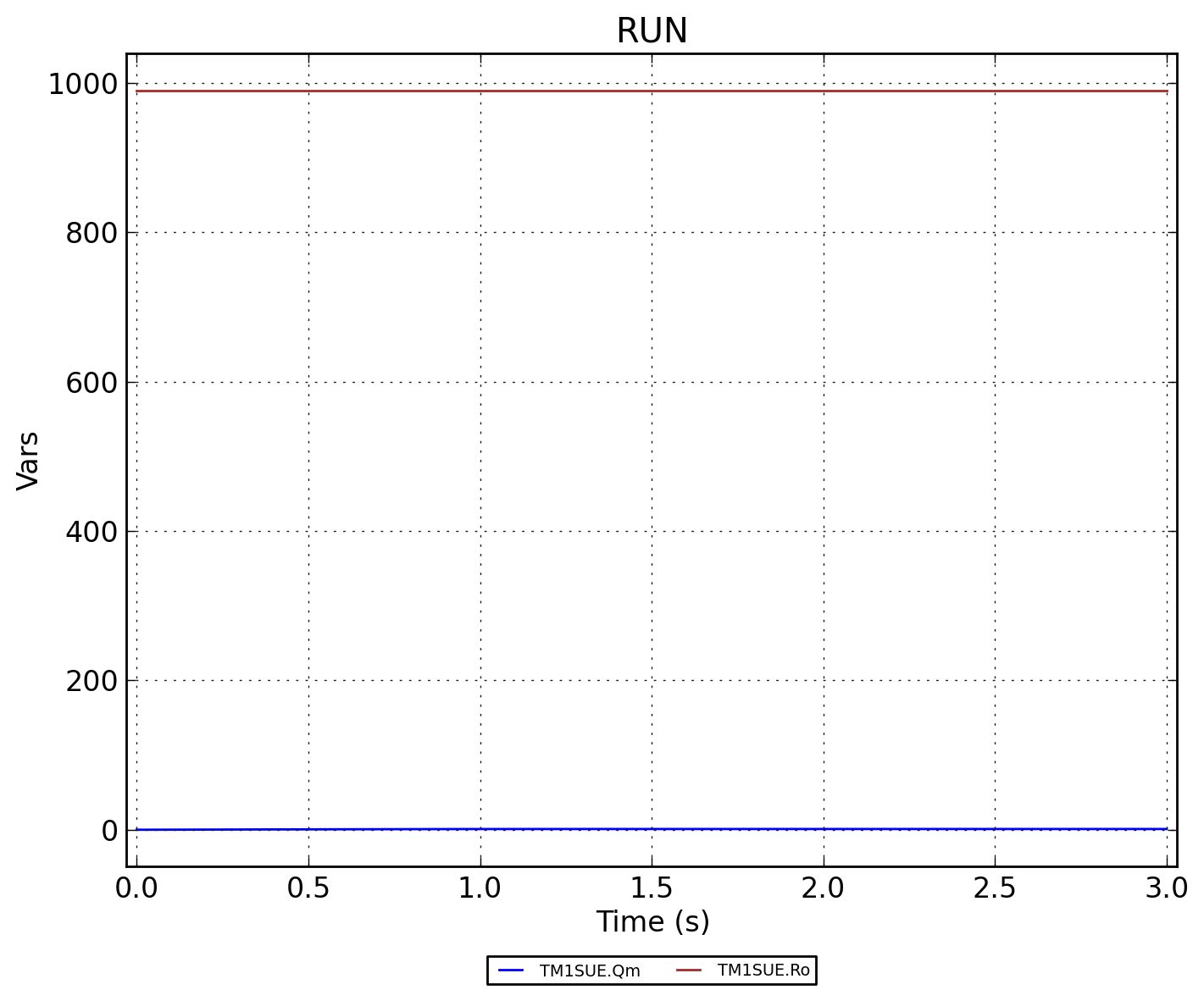

Рисунок 4 - TM1SUE.RUN
