Объект: TM1BTV

Библиотека: ThermalMixture

Имя на уровне решателя: TM1BTV

Аннотация: Дисковый затвор

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	ISIGNAL	1D управляющий порт, угол поворота затвора град

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	A_lam	real	Коэффициент гиперболы (A_lam / Re). Zeta в области ламинарного течения, -		100.0
2	D_or_ab	list	Гидравлический диаметр (D) или ширина и высота сечения (b, a), м	m	0.01
3	Fluid		Имя объекта свойств среды, -
4	L	real	Длина элемента, м	m	0.01
5	P0	real	Начальное давление, Па	Pa	101325
6	Section_shape	string	Форма сечения: круглое сечение; прямоугольное сечение [Round,Rectangular], -		Round
7	T0	real	Начальная температура, K	K	293.15
8	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель дискового затвора, (TM1BTV)

Задаёт модель дискового затвора (поворотной заслонки) в теплогидравлической постановке. В отличие от HR1BTV (модель дискового затвора в изотермической постановке), TM1BTV учитывает не только потери давления, но и тепловые эффекты, связанные с диссипацией энергии при прохождении потока через затвор. Элемент моделирует местное гидравлическое сопротивление, создаваемое затвором, и позволяет учитывать его зависимость от угла поворота диска, а также изменение температуры рабочей жидкости. Используется для моделирования запорной и регулирующей арматуры в теплогидравлических системах, где необходимо учитывать нагрев рабочей среды при дросселировании.

Проверка значения массового расхода при перепаде давления 10000 Па и угле затвора 30 градусов.

Начальные данные:

Параметры модели (TM1BTV)

Section_{shape} = Round - Форма сечения: круглое сечение; прямоугольное сечение [Round, Rectangular], -

D_{or_ab} = 0.01 - Гидравлический диаметр (D) или ширина и высота сечения (b, a), м

L = 0.01 - Длина элемента, м

A_{lam} = 0.0 - Коэффициент гиперболы (A_{lam} / Re). Zeta в области ламинарного течения, -

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

Коэффициент ζ из справочника. (Справочник по гидравлическим сопротивлениям / Идельчик И. Е. ; ред. Штейнберг М. О. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1992.- 672 с., с. 452). Коэффициент A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует. Qm = 3.956 кг/с

Схема теста

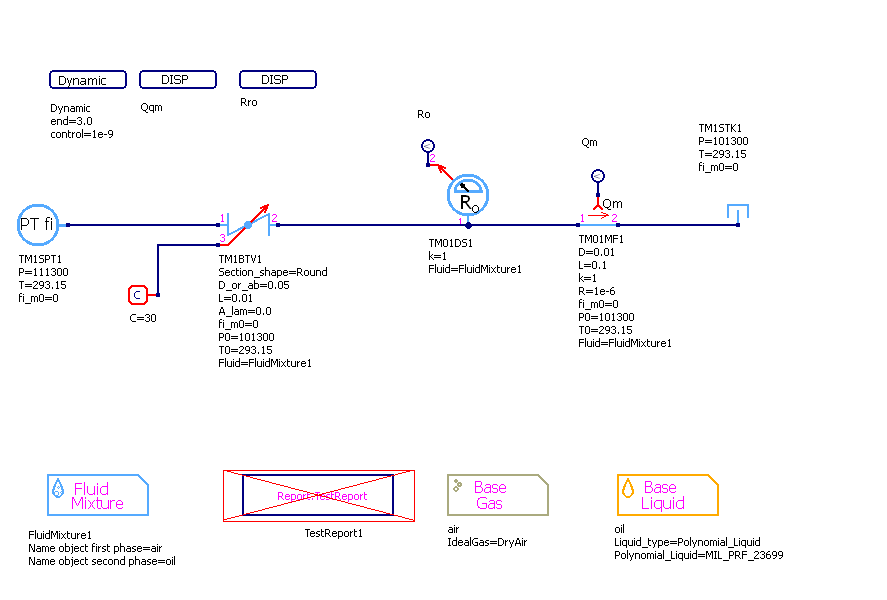

Рисунок 1 - Схема теста

Графики результатов теста

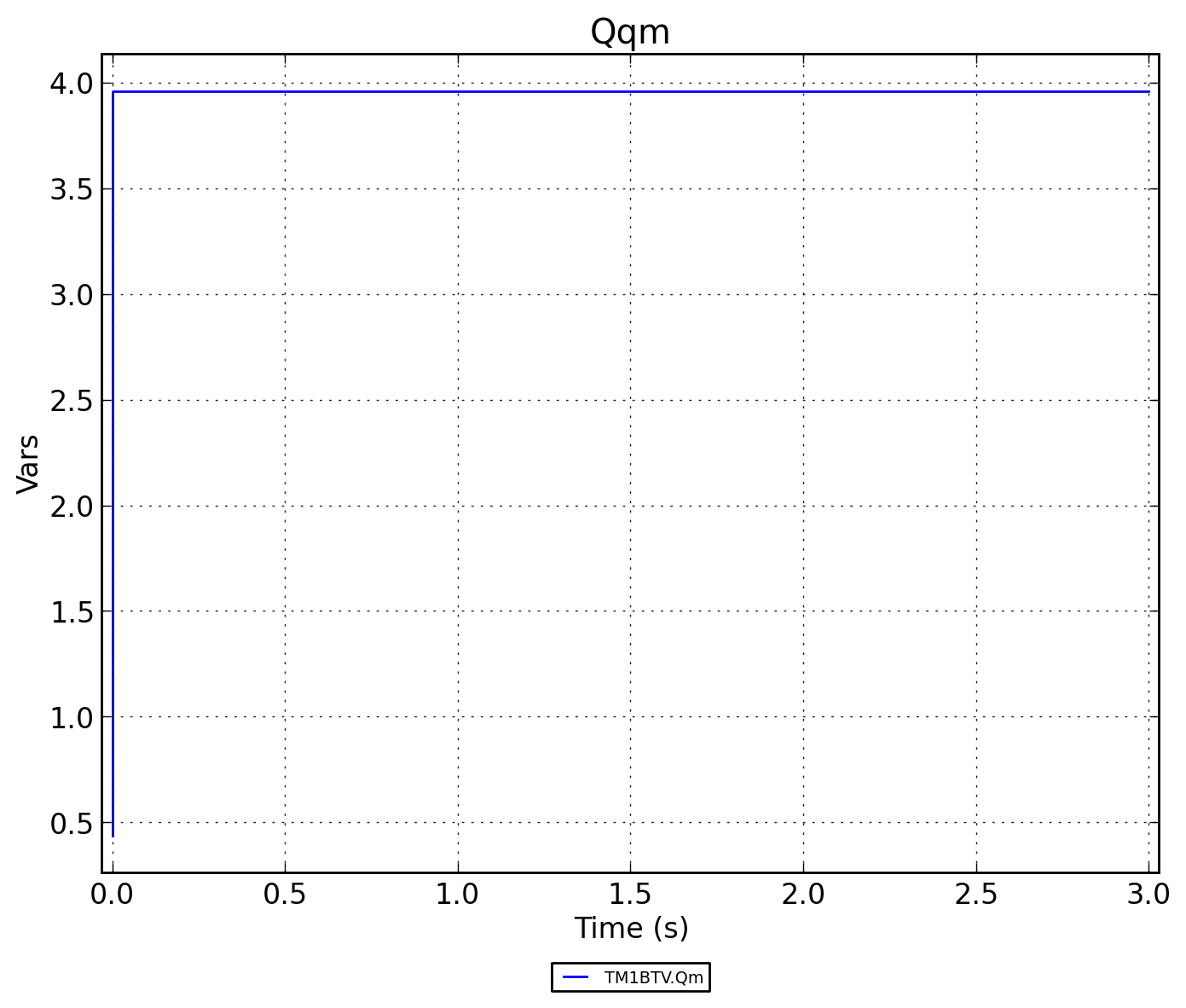

Рисунок 2 - TM1BTV.Qqm

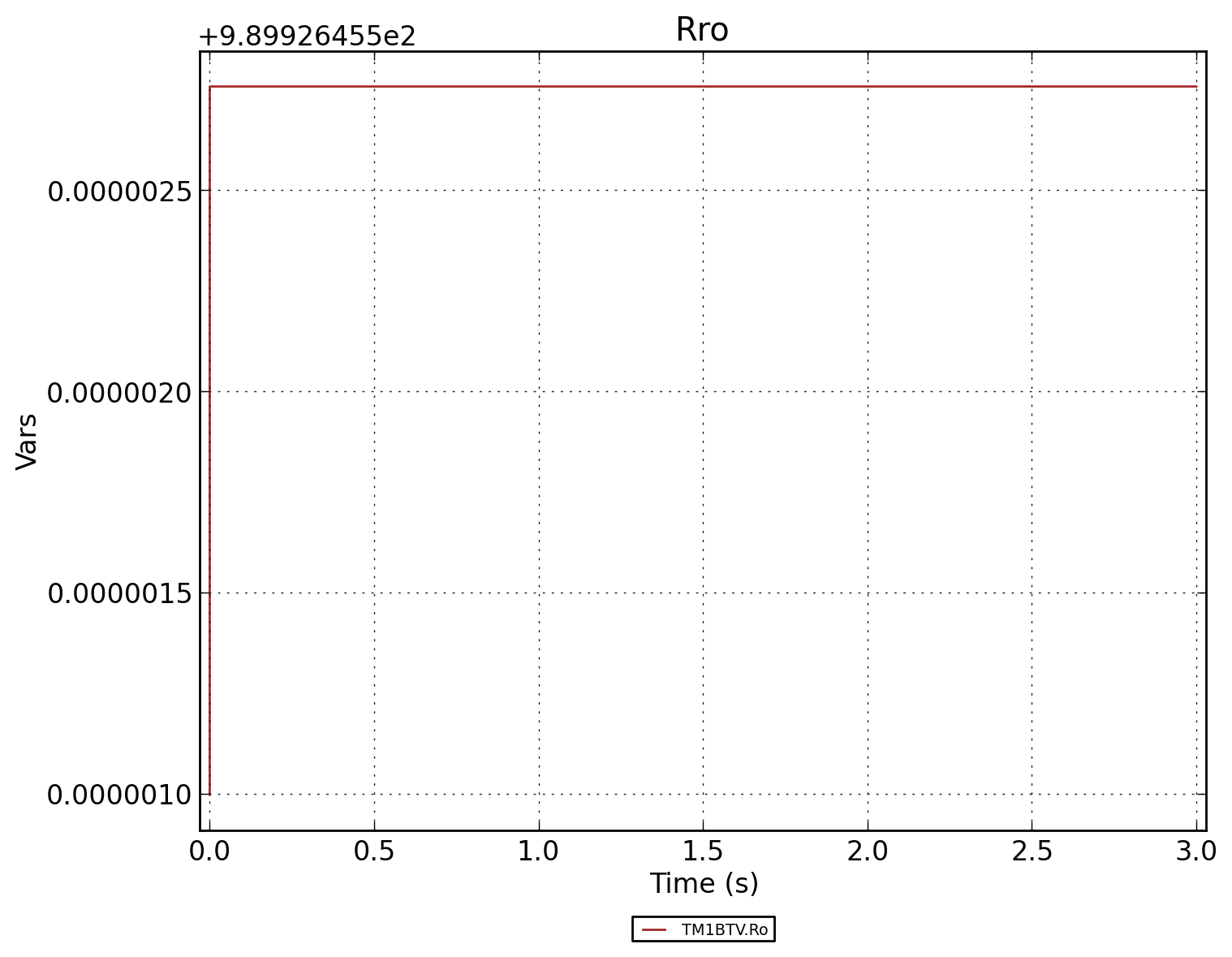

Рисунок 3 - TM1BTV.Rro

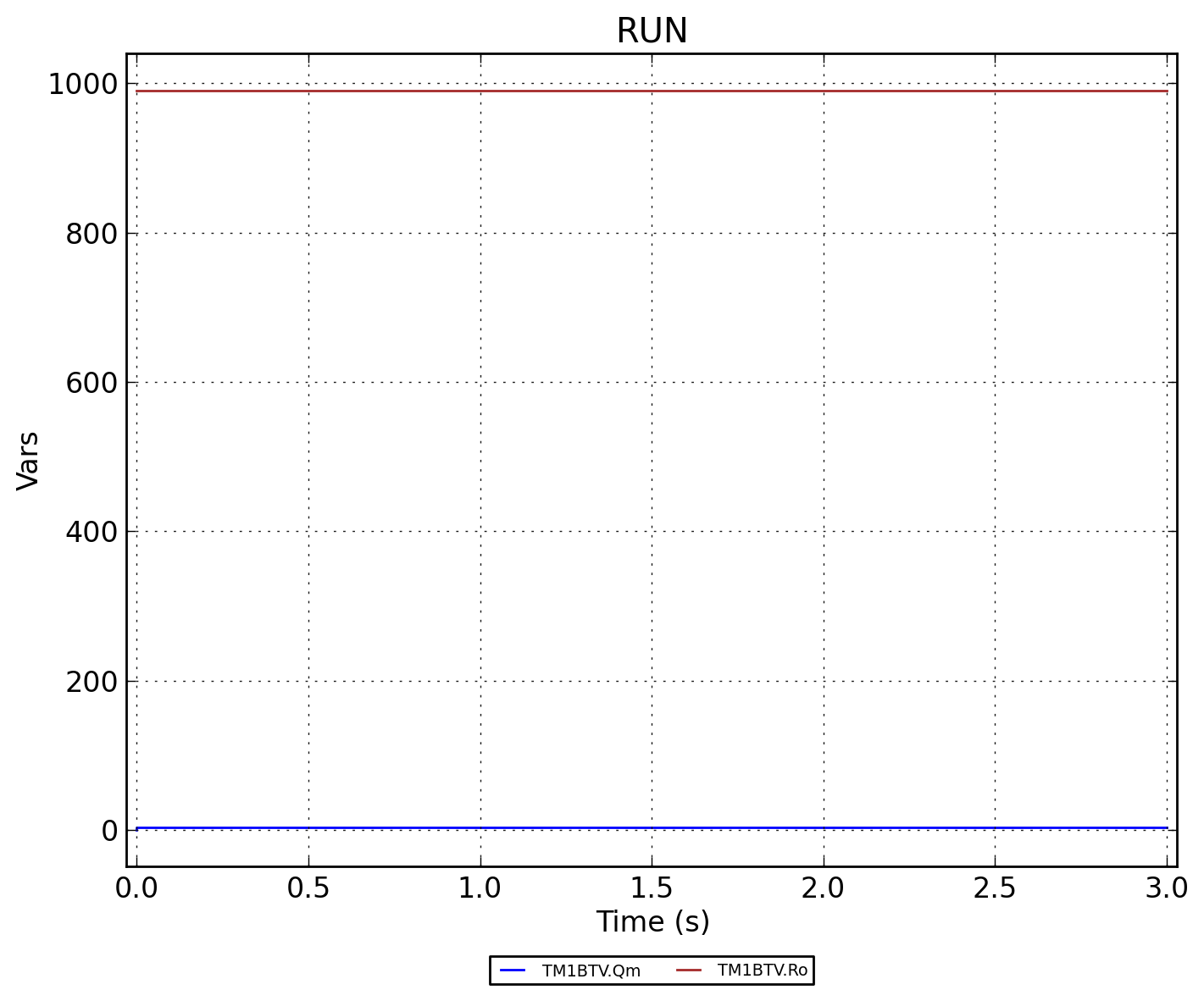

Рисунок 4 - TM1BTV.RUN
