Объект: TM01HE

Библиотека: ThermalMixture

Имя на уровне решателя: TM01HE

Аннотация: Теплообменник

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в основной контур
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из основного контура
3	Port3	THMIX	Смесевой теплогидравлический порт, вход в контур охлаждения
4	Port4	THMIX	Смесевой теплогидравлический порт, выход из контура охлаждения

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D1	real	Гидравлический диаметр основного контура, м	m	0.01
2	D2	real	Гидравлический диаметр контура охлаждения, м	m	0.01
3	Fluid_cooling_circuit		Имя объекта свойств среды контура охлоаждения, -
4	Fluid_main_circuit		Имя объекта свойств среды основного контура, -
5	L1	real	Длина трубопровода основного контура, м	m	0.1
6	L2	real	Длина трубопровода контура охлаждения, м	m	0.1
7	MDT1	real	Коэффициент расхода основного контура, -		0.72
8	MDT2	real	Коэффициент расхода контура охлаждения, -		0.72
9	Properties_port12		Начальные давление, температура, fi_m0 для портов 1, 2; Па, К		101325.0, 293.15, 1.0
10	Properties_port34		Начальные давление, температура, fi_m0 для портов 3, 4; Па, К		101325.0, 293.15, 1.0
11	k	real	Коэффициент передачи тепла, Вт/К	W/K	0.01

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_Pressure3	Давление на порте	Pa
14	V_SpecificEnthalpy3	Удельная энтальпия;	J/kg
15	V_Density3	Плотность рабочей среды;	kg/m**3
16	V_Temperature3	Температура рабочей среды на порте;	K
17	S_MassFlow3	Массовый расход на порте ;	kg/s
18	S_EnthalpyFlow3	Поток энтальпии на порте ;	W
19	V_Pressure4	Давление на порте	Pa
20	V_SpecificEnthalpy4	Удельная энтальпия;	J/kg
21	V_Density4	Плотность рабочей среды;	kg/m**3
22	V_Temperature4	Температура рабочей среды на порте;	K
23	S_MassFlow4	Массовый расход на порте ;	kg/s
24	S_EnthalpyFlow4	Поток энтальпии на порте ;	W

Пример использования компонента

Модель теплообменника, (TM01HE)

Задаёт модель теплообменного аппарата в теплогидравлической постановке. Элемент моделирует процесс передачи теплоты между двумя теплоносителями (греющим и нагреваемым) через разделяющую стенку, позволяя учитывать изменение температуры обоих потоков вдоль поверхности теплообмена. Используется для моделирования кожухотрубных, пластинчатых и других типов теплообменников в системах охлаждения, отопления, вентиляции, энергетических установках и технологических процессах.

Проверка изменения температуры на портах теплообменника при течении жидкости, возникающем при перепаде давления от 0 до 20000 Па.

Начальные данные:

Параметры модели (TM01HE)

k = 1000 - Коэффициент передачи тепла, Вт/К

D1 = 0.01 - Гидравлический диаметр основного контура, м

D2 = 0.01 - Гидравлический диаметр контура охлаждения, м

L1 = 0.01 - Длина трубопровода основного контура, м

L2 = 0.01 - Длина трубопровода контура охлаждения, м

MDT1 = 0.72 - Коэффициент расхода основного контура, -

MDT2 = 0.72 - Коэффициент расхода контура охлаждения, -

Properties_{port12} = 101300, 400 - Начальные давление, температура, fi_m0 для портов 1, 2; Па, К

Properties_{port34} = 101300, 300 - Начальные давление, температура, fi_m0 для портов 3, 4; Па, К

Fluid_{main_circuit} = FluidMixture1,смесь - Имя объекта свойств среды основного контура, -

Fluid_{cooling_circuit} = FluidMixture1,смесь - Имя объекта свойств среды контура охлаждения, -

end = 2 - Время интегрирования

Результат:

Результат:

• \(T_{\text{х}}\) — установившаяся температура холодного потока;

• \(T_{\text{г}}\) — установившаяся температура горячего потока;

\[\begin{split}T_{\text{х}} &= d_{\text{out}} = 335{,}26\text{ K} \\ T_{\text{г}} &= b_{\text{out}} = 364{,}74\text{ K}\end{split}\]

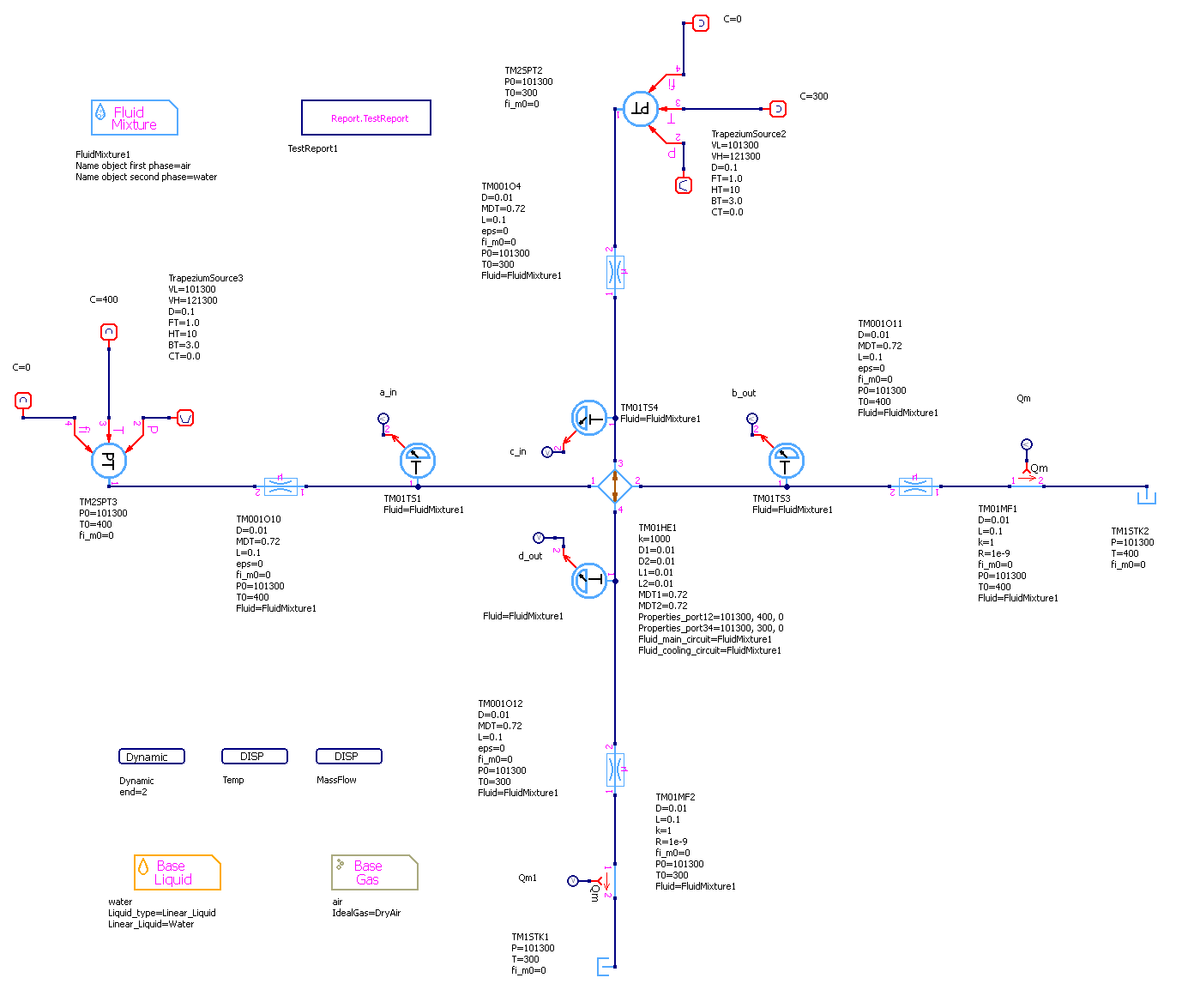

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

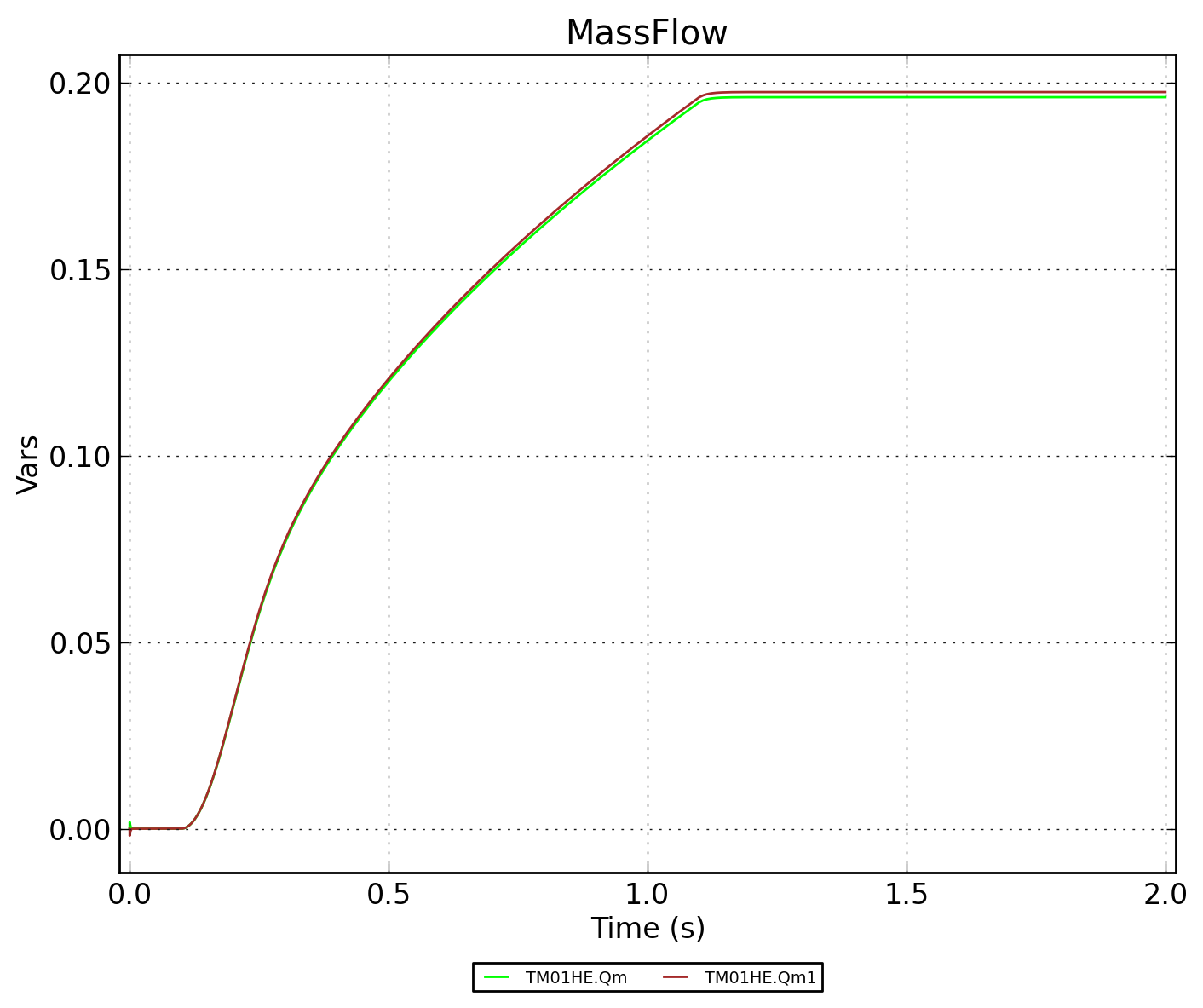

Рисунок 2 - TM01HE.MassFlow

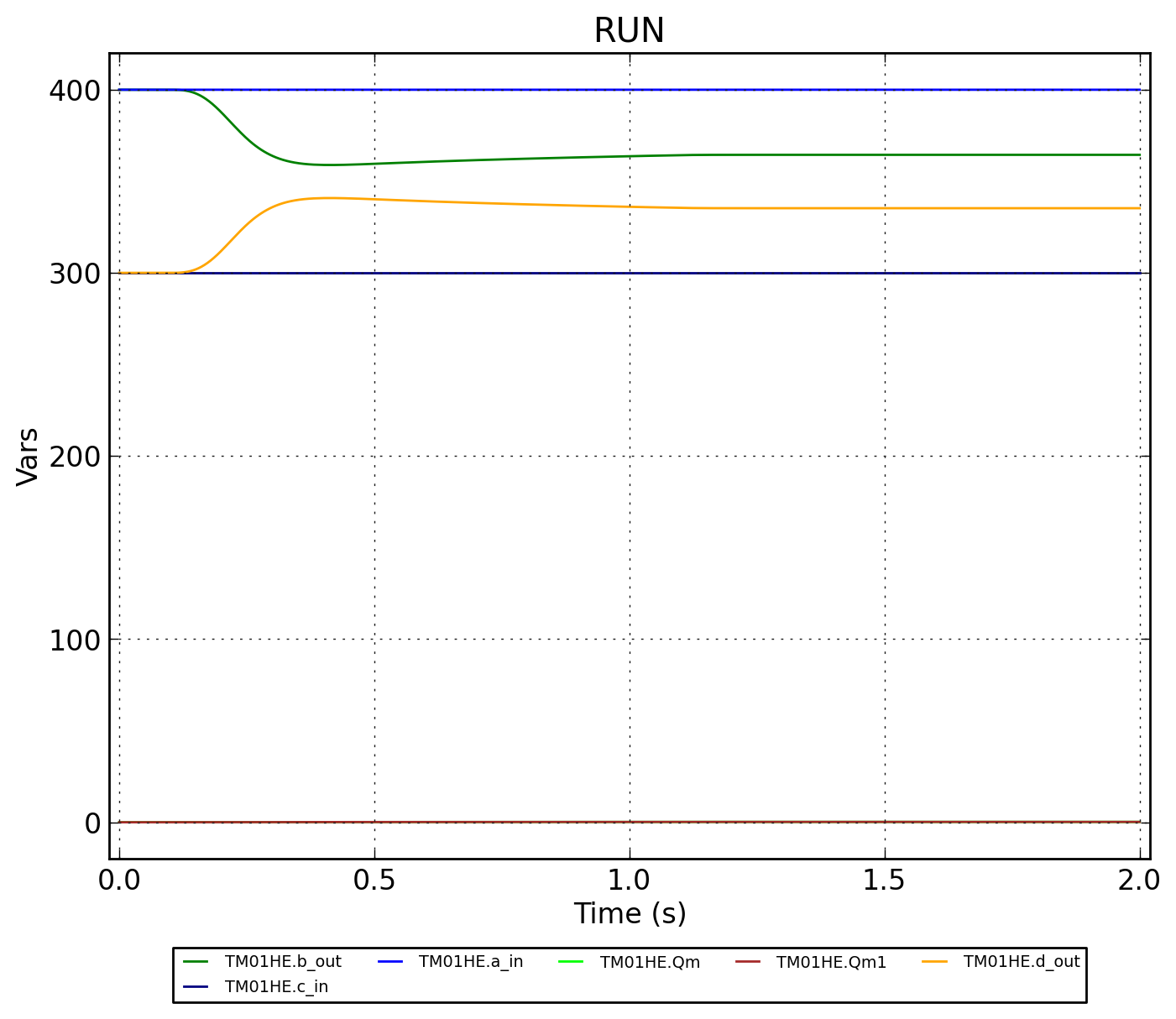

Рисунок 3 - TM01HE.RUN

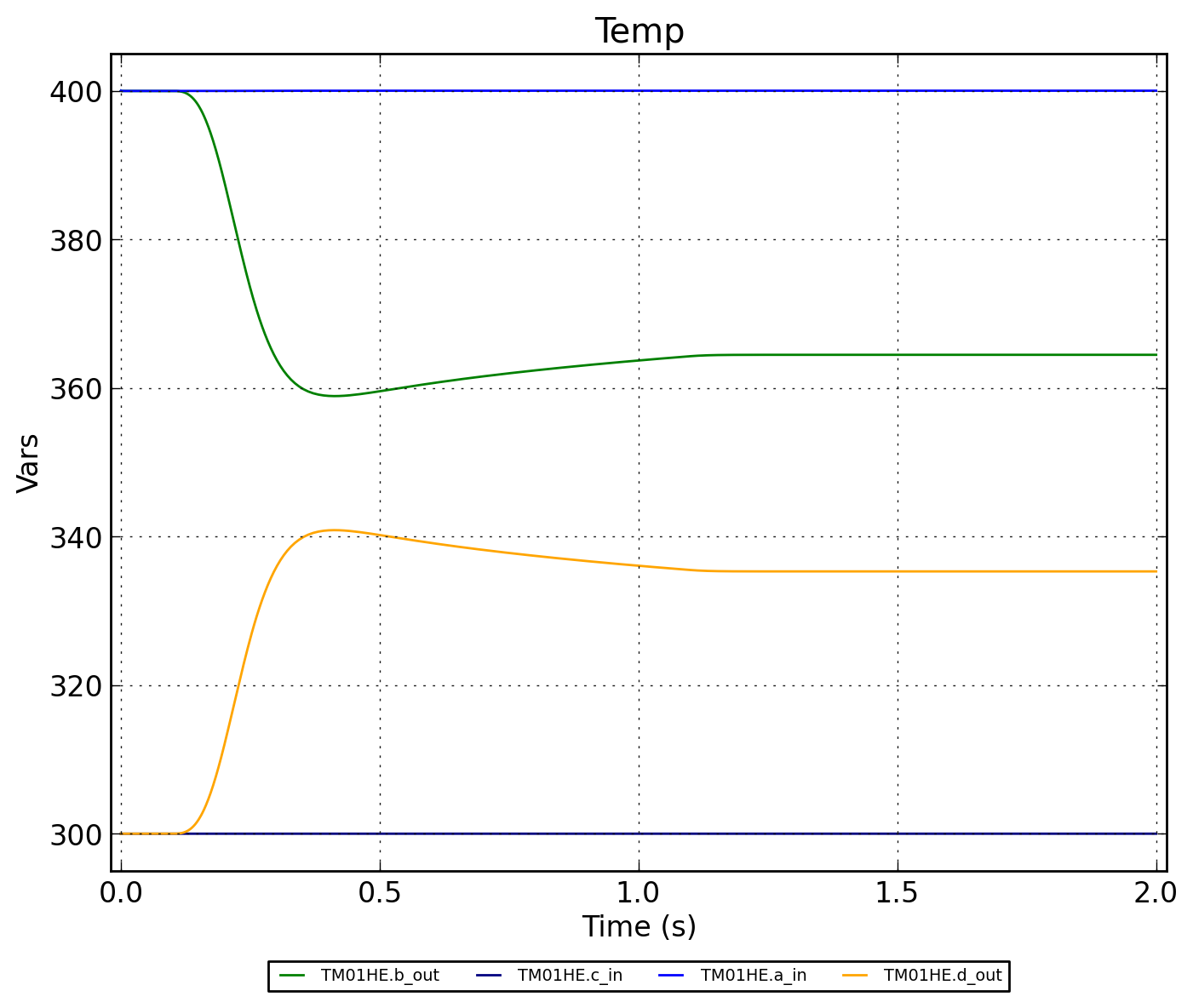

Рисунок 4 - TM01HE.Temp
