Объект: TM1STK
Библиотека: ThermalMixture
Имя на уровне решателя: TM1STK
Аннотация: Сток P,T,fi_m0
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
THMIX |
Смесевой теплогидравлический порт, вход/выход элемента |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
P |
real |
Давление, Па |
Pa |
101325 |
2 |
T |
real |
Температура, K |
K |
293.15 |
3 |
fi_m0 |
real |
Начальное значение массовой доли первой компонентны относительно общей массы, - |
kg |
1.0 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_Pressure1 |
Давление на порте |
Pa |
2 |
V_SpecificEnthalpy1 |
Удельная энтальпия; |
J/kg |
3 |
V_Density1 |
Плотность рабочей среды; |
kg/m**3 |
4 |
V_Temperature1 |
Температура рабочей среды на порте; |
K |
5 |
S_MassFlow1 |
Массовый расход на порте ; |
kg/s |
6 |
S_EnthalpyFlow1 |
Поток энтальпии на порте ; |
W |
Пример использования компонента
Модель cтока P,T,fi_{m0} (TM1STK)
Задаёт граничное термодинамическое условие первого рода, настроенное преимущественно на поглощение потока (конечная точка сброса) в многокомпонентных или многофазных циркуляционных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент имитирует атмосферный выхлоп, сливные коллекторы, дренажные емкости или любые зоны утилизации рабочей среды, где поддерживается известное противодавление p. Модель фиксирует потенциал (давление) в точке подключения (node). Она безгранично принимает поступающую из системы массу, сохраняя параметры своего внутреннего состояния неизменными.
Пример использования: Проверка стока P,T,fi_{m0}
Начальные данные:
Результат:
Сток переопределяет параметры в ближнем объеме (объемы генеририруются на портах трубопровода) и поддерживает заданные P и T, указанные в объекте.
Схема теста
Рисунок 1 - Схема теста
Графики результатов теста

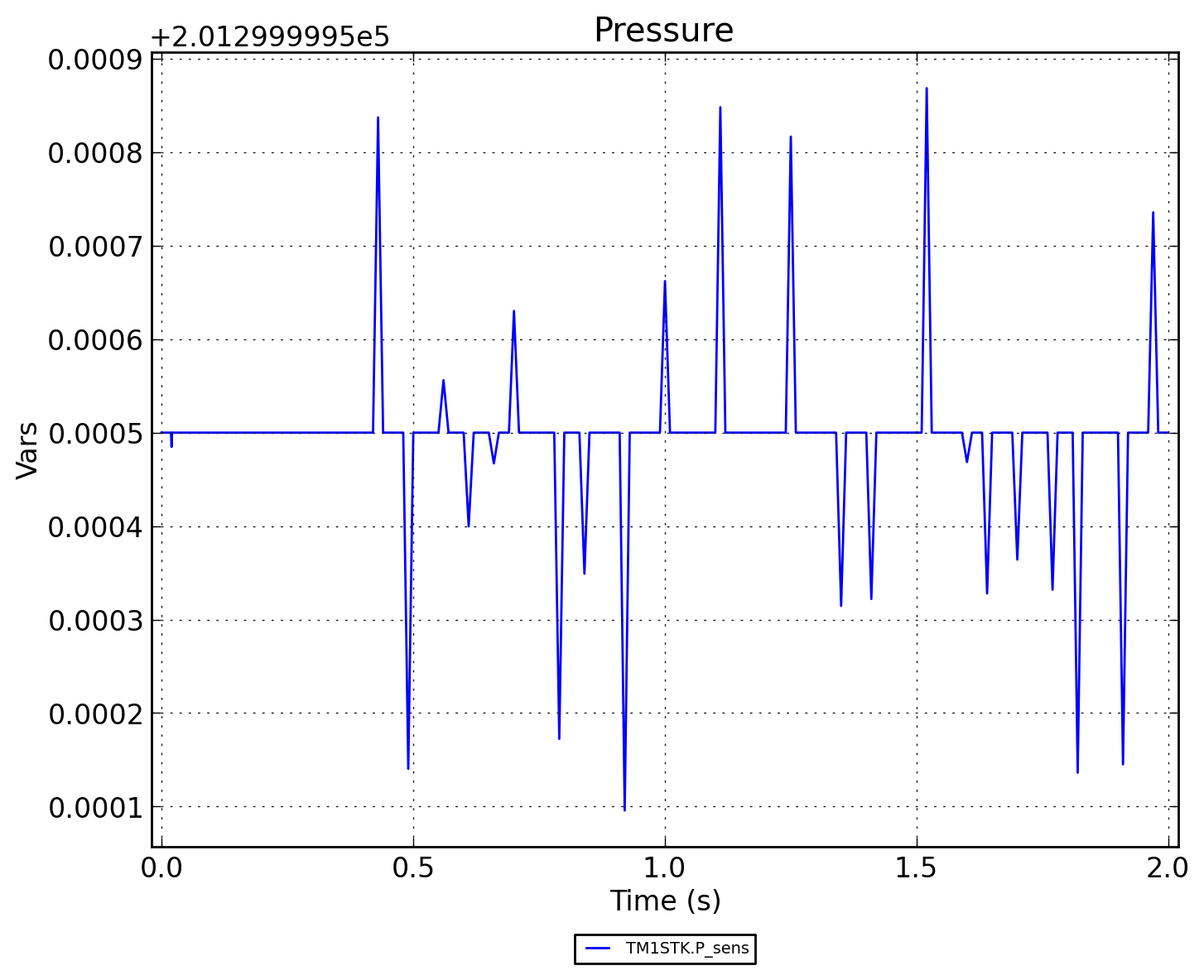

Рисунок 2 - TM1STK.Pressure

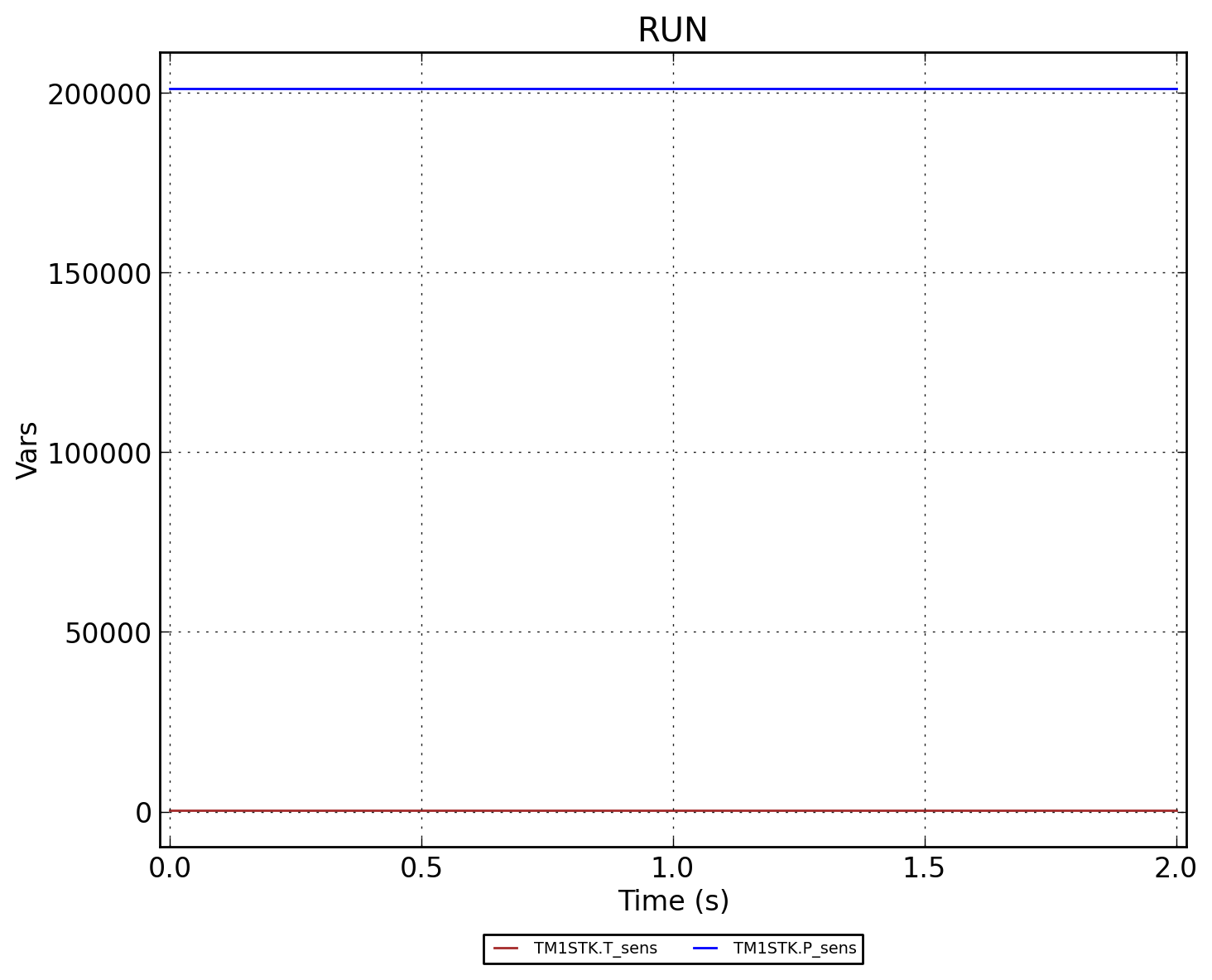

Рисунок 3 - TM1STK.RUN

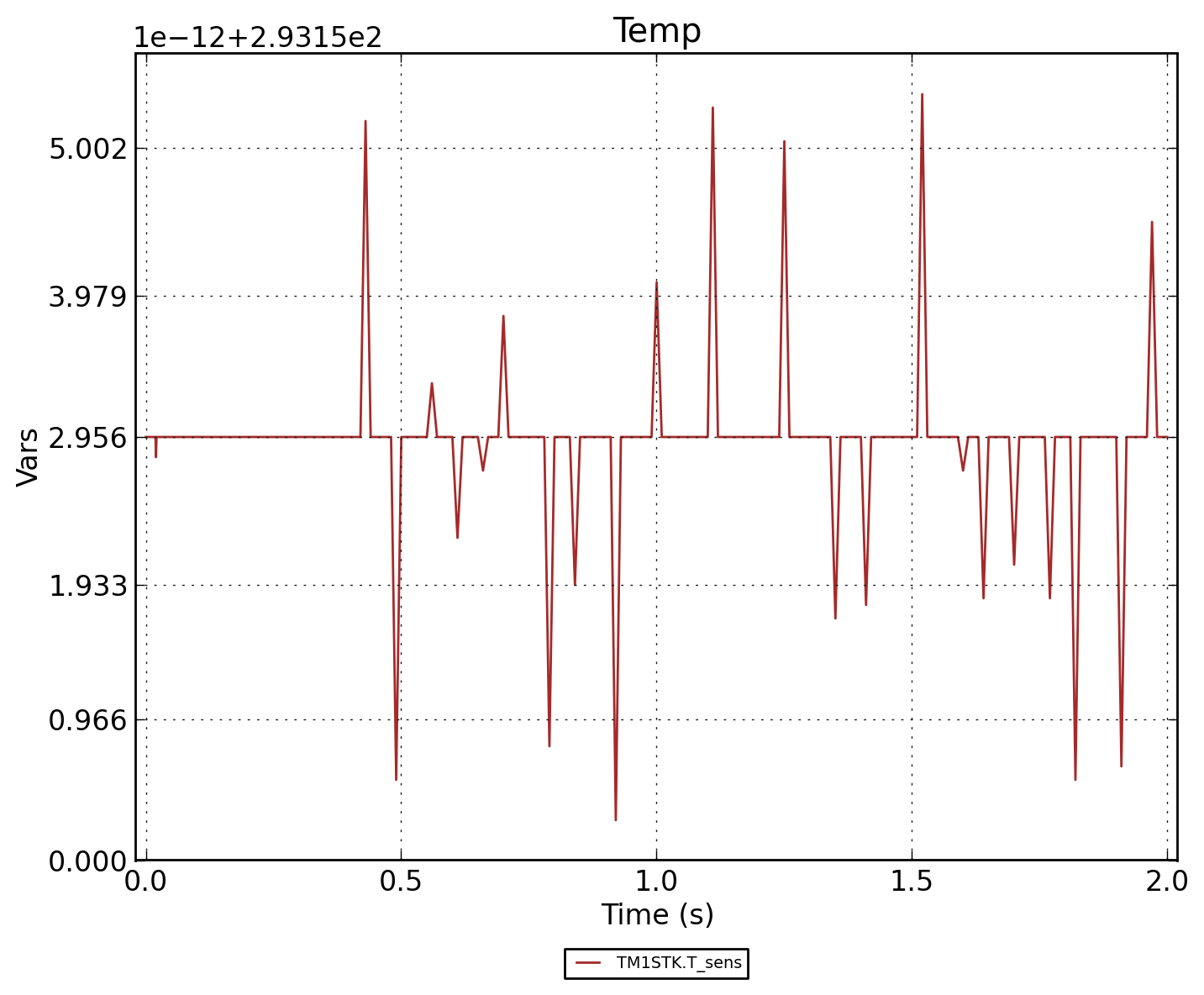

Рисунок 4 - TM1STK.Temp
