Объект: TMV431O

Библиотека: ThermalMixture

Имя на уровне решателя: TMV431O

Аннотация: Распределительный клапан 4/3 1-го типа

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Гидравлический порт 1
2	Port2	THMIX	Гидравлический порт 2
3	Port3	THMIX	Гидравлический порт 3
4	Port4	THMIX	Гидравлический порт 4
5	Port5	ISIGNAL	Сигнальный порт

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	real	Параметры среды		20
4	fi_m0	real	Начальное значение массовой доли первой компоненты	kg	1.0
5	properties_fluid	list	Давление и температура среды		101325, 293.15

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_Pressure3	Давление на порте	Pa
14	V_SpecificEnthalpy3	Удельная энтальпия;	J/kg
15	V_Density3	Плотность рабочей среды;	kg/m**3
16	V_Temperature3	Температура рабочей среды на порте;	K
17	S_MassFlow3	Массовый расход на порте ;	kg/s
18	S_EnthalpyFlow3	Поток энтальпии на порте ;	W
19	V_Pressure4	Давление на порте	Pa
20	V_SpecificEnthalpy4	Удельная энтальпия;	J/kg
21	V_Density4	Плотность рабочей среды;	kg/m**3
22	V_Temperature4	Температура рабочей среды на порте;	K
23	S_MassFlow4	Массовый расход на порте ;	kg/s
24	S_EnthalpyFlow4	Поток энтальпии на порте ;	W
25	V_port5	Значение сигнала на порте (V)
26	X_port5	Значение интегральной функции от сигнала на порте (X)
27	A_port5	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель распределительного клапана 4/3, тип 1 (TMV431O)

Моделирует работу четырехлинейного трехпозиционного (4/3) гидравлического распределителя золотникового типа со схемой полного закольцевания всех каналов (тип 1) в нейтральной позиции в многокомпонентных или многофазных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент является дискретно-нелинейным регулируемым сопротивлением. Он предназначен для управления направлением движения исполнительных органов, реверсирования потоков рабочей смеси, а также её дросселирования на промежуточных ходах золотника по сигналам от системы автоматического управления.

Проверка работы распределительного клапана при подаче сигнала.

Начальные данные:

При значении сигнала = -1 клапан соединяет порты 1 и 4, 2 и 3.

При значении сигнала = 0 клапан закрыт.

При значении сигнала = 1 клапан соединяет порты 1 и 3, 2 и 4.

Параметры сигнала:

VL = -1 - пасс. уровень

VH = 1 - акт. уровень

D = 2 - нач. задержка, с

FT = 1 - продолжительность переднего фронта , с

HT = 1 - продолжительность вершины импульса, с

BT = 1 - продолжительность заднего фронта , с

Параметры модели (TMV431O)

D = 0.01 - диаметр клапана, м

Cd = 0.72 - к-т расхода

fi__m0 = 1 - массовая доля 1ой компоненты среды

Fluid = FluidMixture1 - параметры среды

Pp = 101325 - 151325 Па

Pt = 101325 Па

Pa = 101325 - 121325 Па

Pb = 101325 - 131325 Па

end = 7 - Время интегрирования

Параметры остальных моделей и объектов приведены на схеме.

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

Схема теста

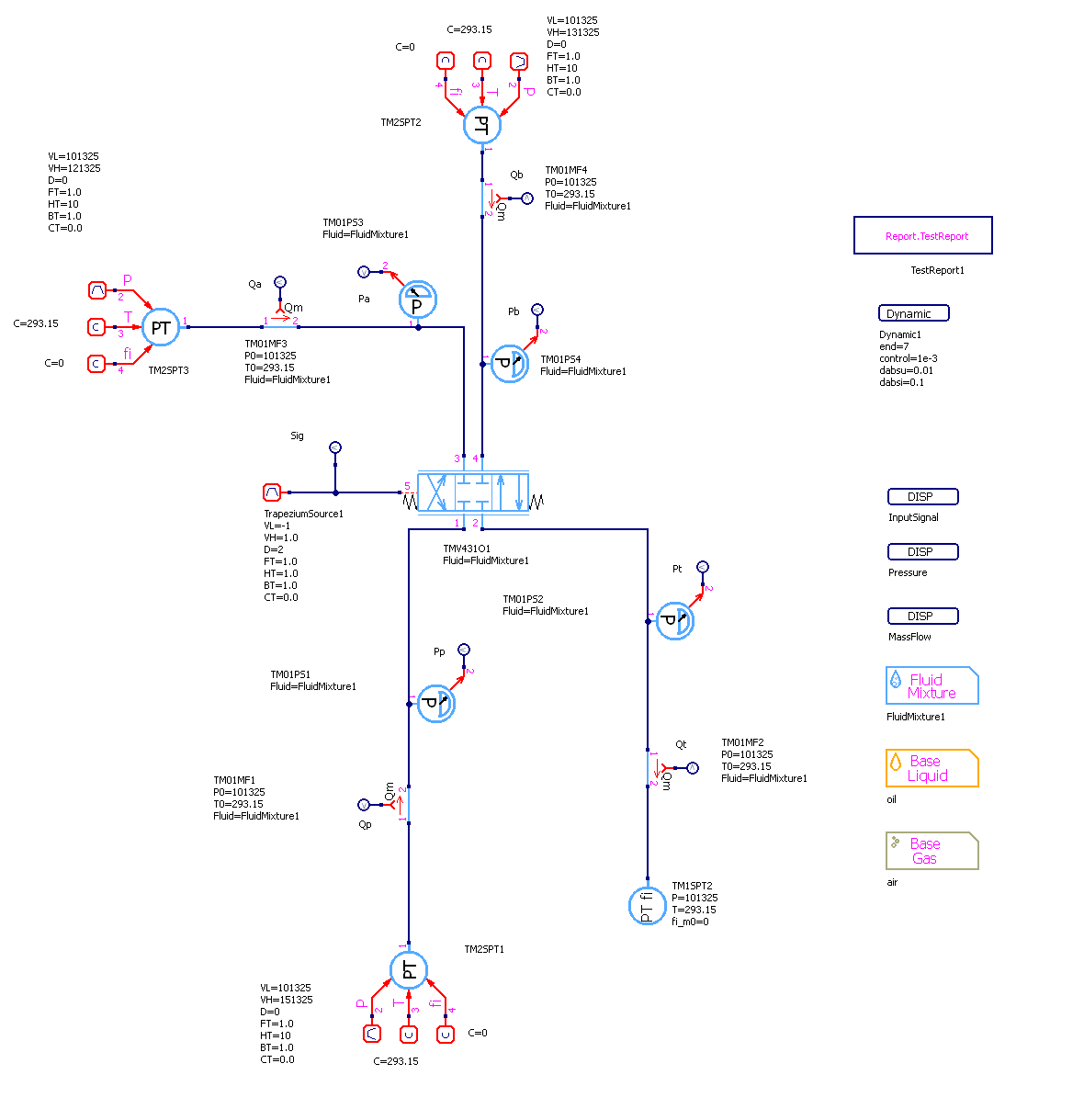

Рисунок 1 - Схема теста

Графики результатов теста

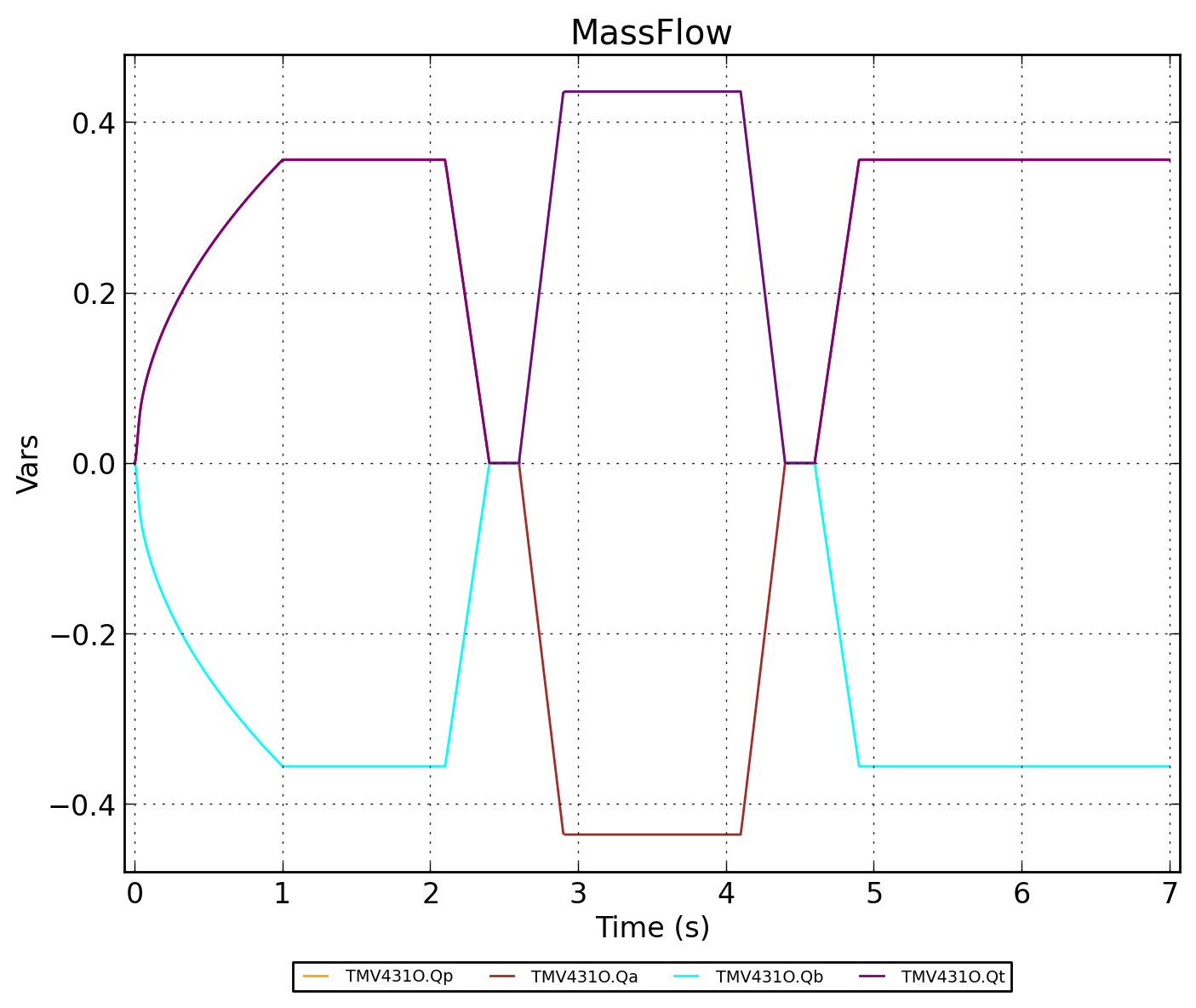

Рисунок 2 - TMV431O.MassFlow

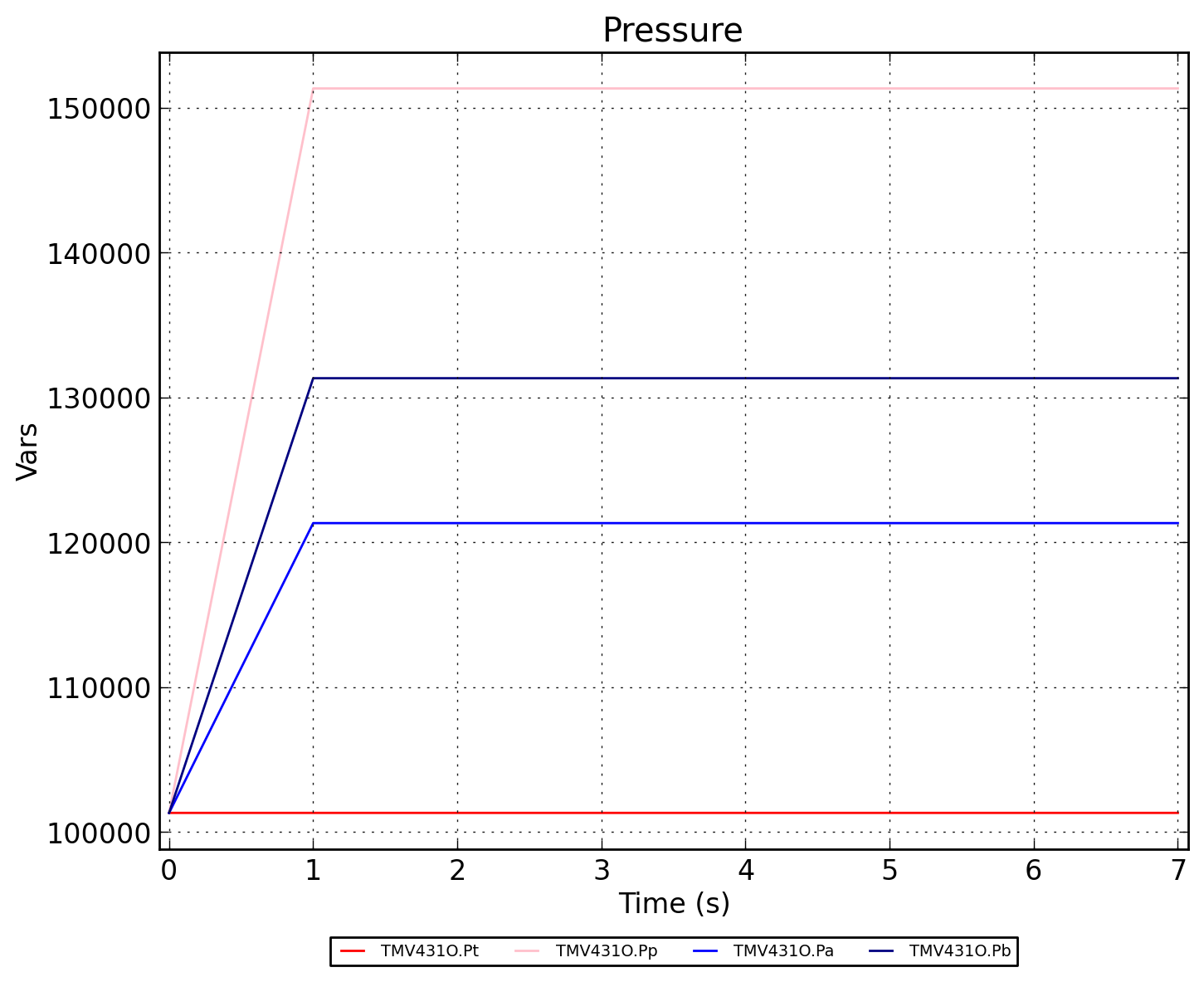

Рисунок 3 - TMV431O.Pressure

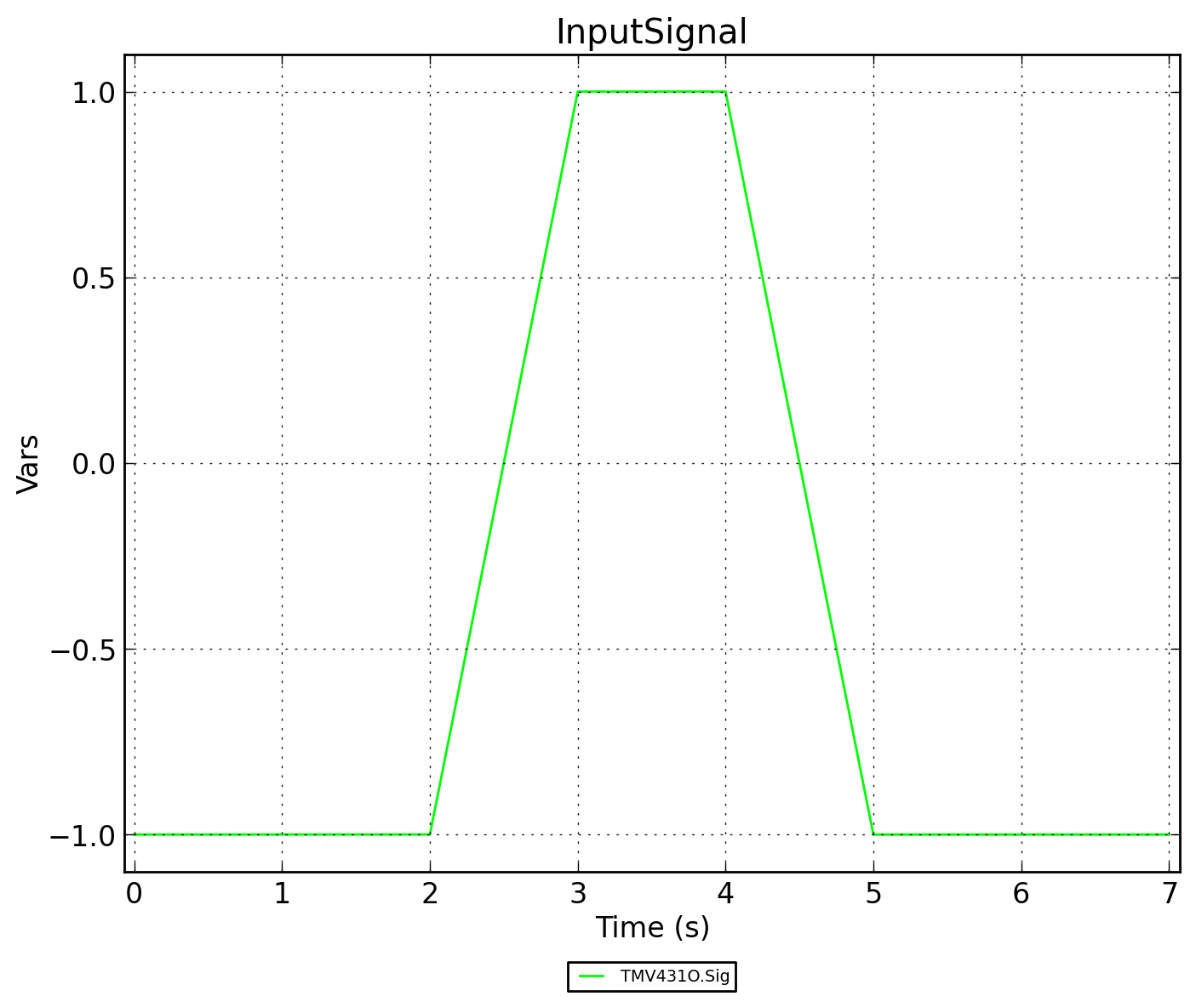

Рисунок 4 - TMV431O.InputSignal

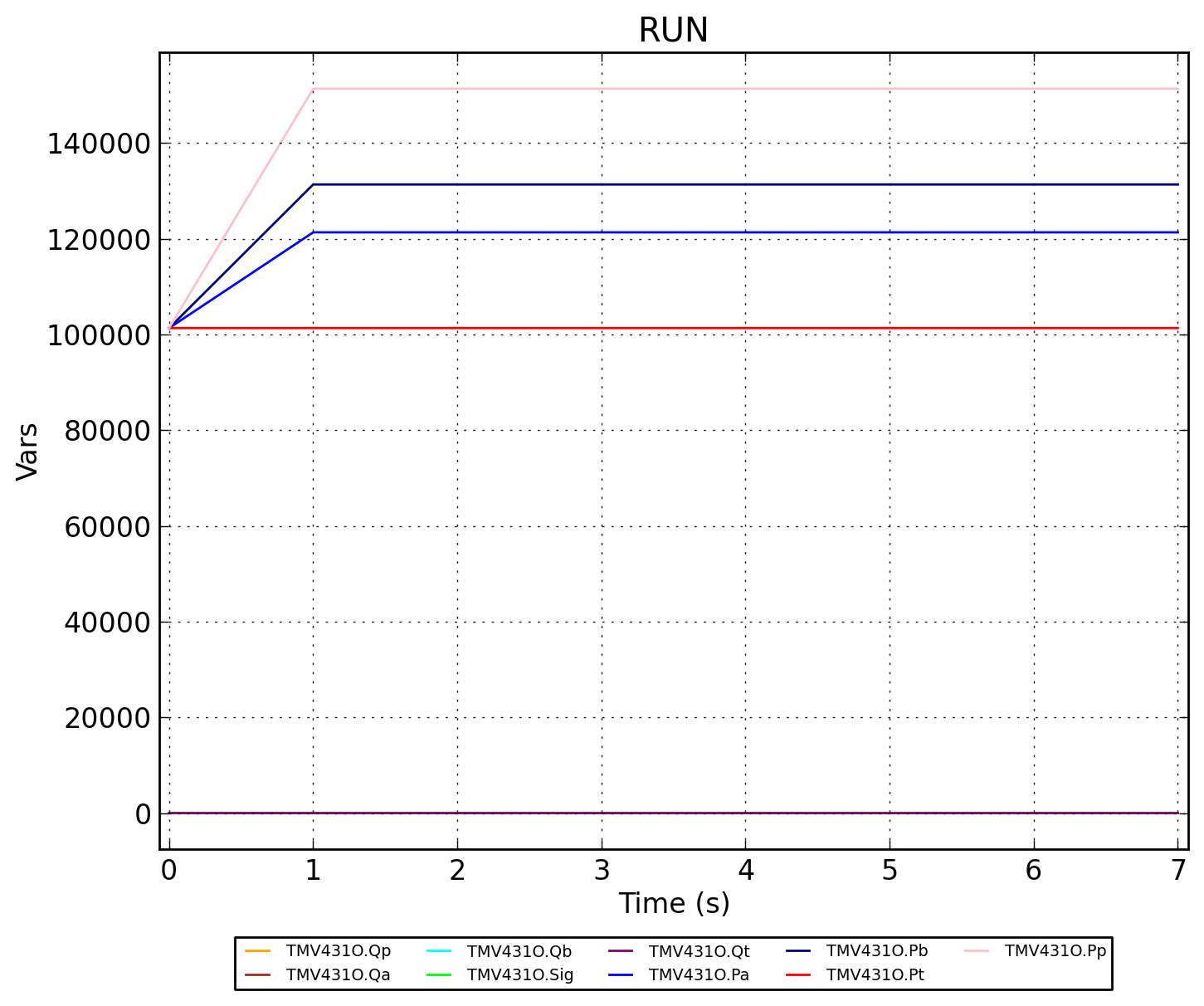

Рисунок 5 - TMV431O.RUN
