Объект: TM01XS

Библиотека: ThermalMixture

Имя на уровне решателя: TM01XS

Аннотация: Датчик доли первой компоненты

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	OSIGNAL	1D сигнальный порт, доля первой компоненты в узле

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	k	real	Коэффициент усиления сигнала, -		1

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_port2	Значение сигнала на порте (V)
8	X_port2	Значение интегральной функции от сигнала на порте (X)
9	A_port2	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель датчика доли первой компоненты (TM01XS)

Предназначен для непрерывного контроля и измерения концентрации (массовой или объемной доли) строго первой компоненты многокомпонентной или многофазной рабочей среды в заданной точке контура. Элемент подключается к одному теплогидравлическому узлу модуля ThermalMixture и является тупиковым (информационным). Он служит мостом для передачи данных о физико-химическом или фазовом составе смеси в блоки системы автоматического управления.

Проверка доли первой компоненты.

Начальные данные:

Параметры модели (TM01XS)

k = 1 - Коэффициент усиления сигнала, -

Fluid = FluidMixture1, смесь - Имя объекта свойства среды, -

end = 1 - Время интегрирования

Результат: Значения и графики идентичны.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

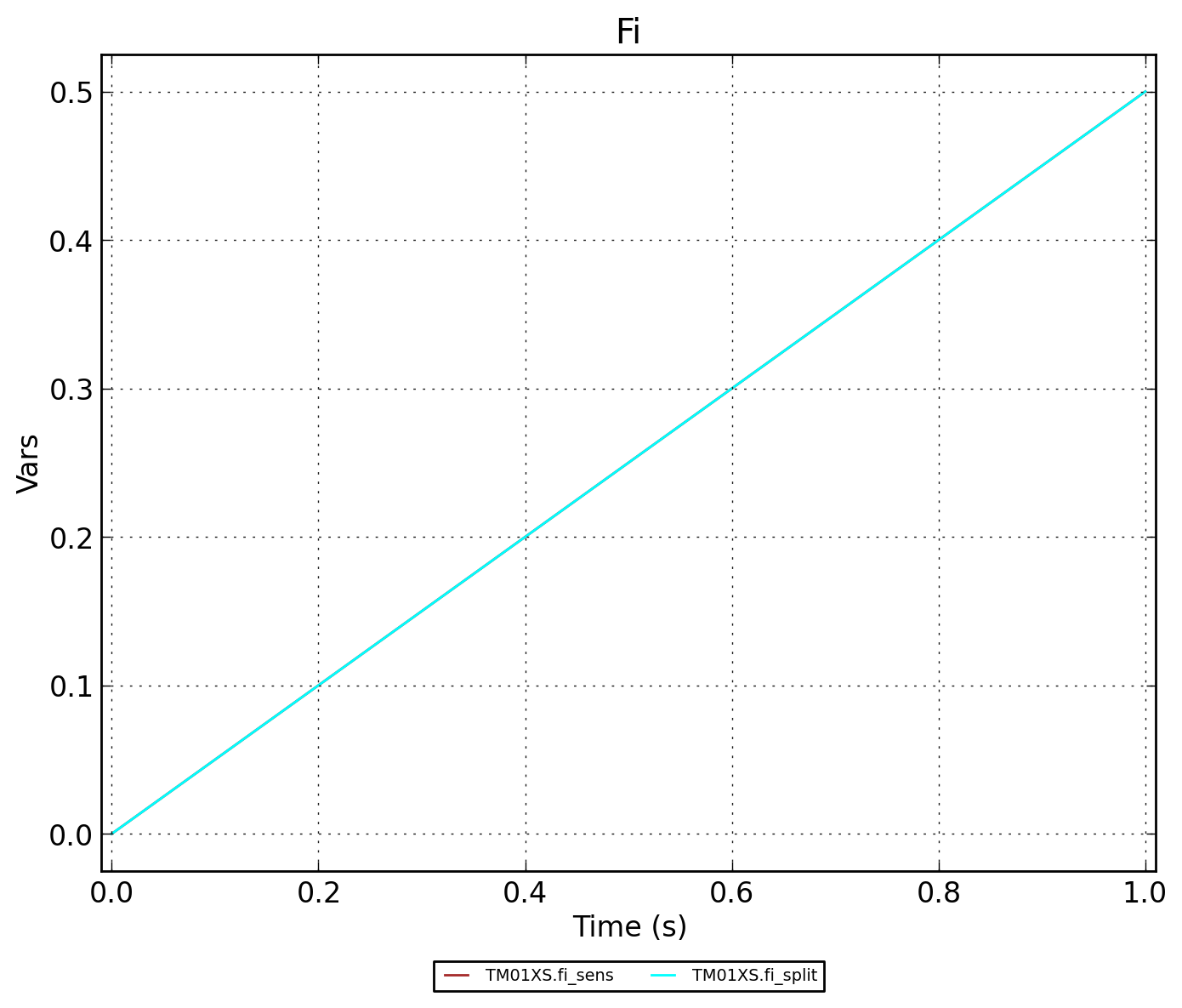

Рисунок 2 - TM01XS.Fi

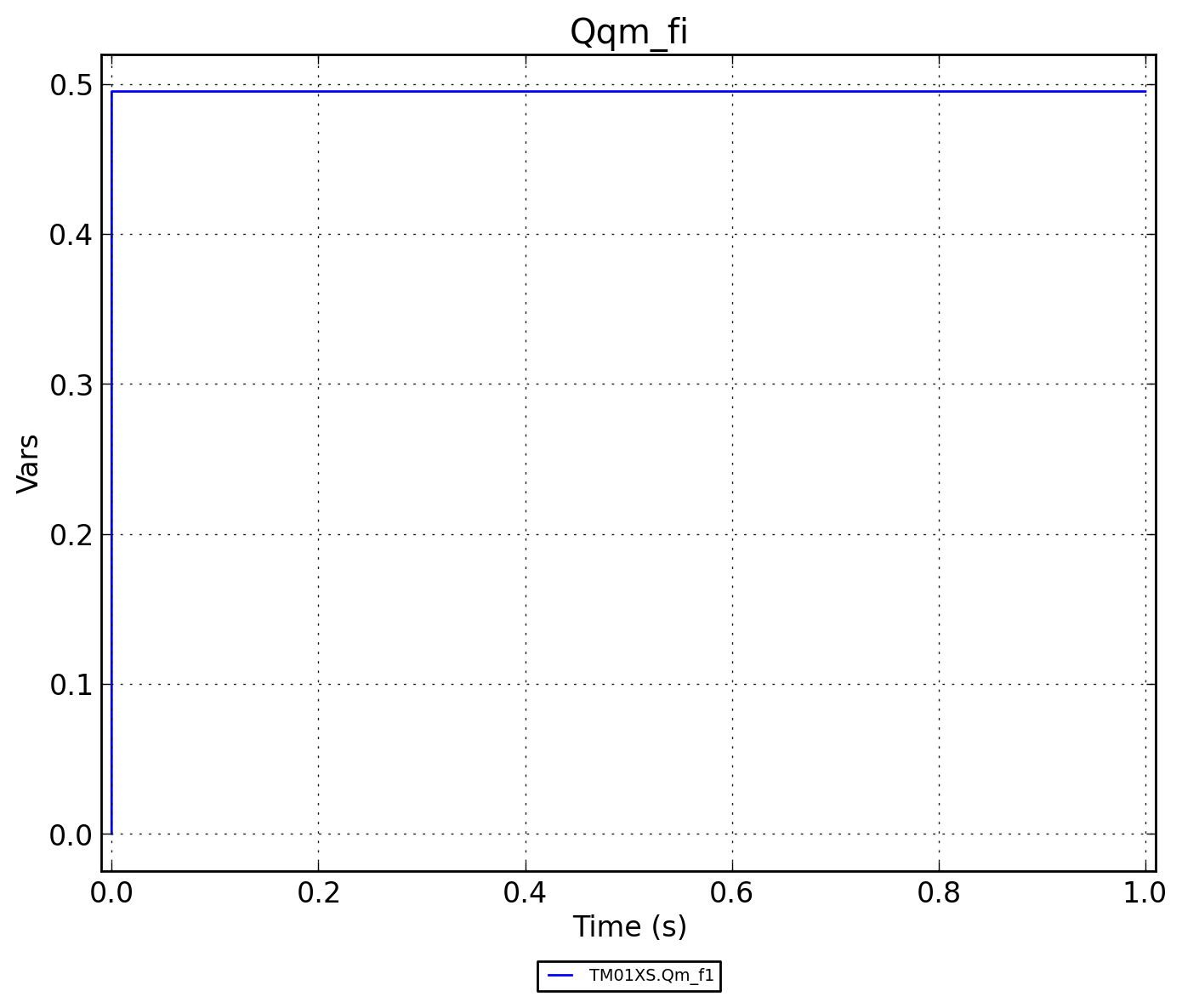

Рисунок 3 - TM01XS.Qqm_fi

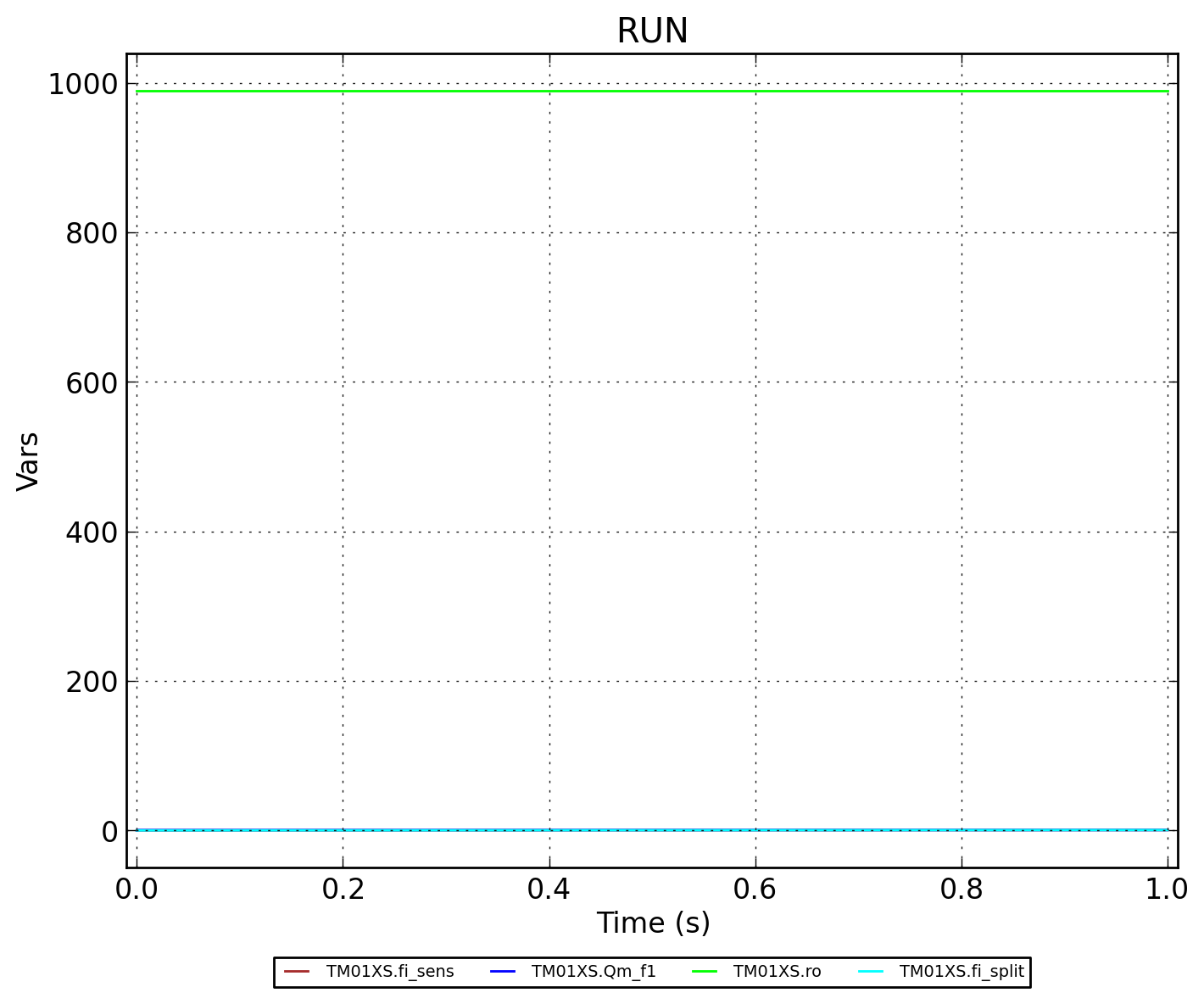

Рисунок 4 - TM01XS.RUN
