Объект: TM001T

Библиотека: ThermalMixture

Имя на уровне решателя: TM001T

Аннотация: Тройник смесевой

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в основную магистраль
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из основной магистрали
3	Port3	THMIX	Смесевой теплогидравлический порт, выход из бокового соединения

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Dm	real	Гидравлический диаметр основной магистрали, м	m	0.01
2	Ds	real	Гидравлический диаметр бокового соединения, м	m	0.01
3	Fluid		Имя объекта свойств среды, -
4	Lm	real	Длина основной магистрали, м	m	0.03
5	Ls	real	Длина бокового соединения, м	m	0.015
6	P0	real	Начальное давление, Па	Pa	101325
7	T0	real	Начальная температура, K	K	293.15
8	eps	real	Абсолютная шероховатость, м	m	0.000045
9	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_Pressure3	Давление на порте	Pa
14	V_SpecificEnthalpy3	Удельная энтальпия;	J/kg
15	V_Density3	Плотность рабочей среды;	kg/m**3
16	V_Temperature3	Температура рабочей среды на порте;	K
17	S_MassFlow3	Массовый расход на порте ;	kg/s
18	S_EnthalpyFlow3	Поток энтальпии на порте ;	W

Пример использования компонента

Модель смесевого тройника (TM001T)

Моделирует узел разветвления или слияния потоков многокомпонентной или многофазной смеси в циркуляционных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент служит для разделения одного потока на два направления (режим разделения/деления) либо для объединения двух независимых потоков в один общий канал (режим слияния/смешения). Модель обеспечивает строгое выполнение законов сохранения полной массы, компонентного состава (массовых долей веществ) и полной энергии (энтальпии) при динамическом перемешивании сред.

Проверка значения массового расхода при перепаде давления от 0 до 2000Па.

Начальные данные:

Параметры модели (TM001T)

Dm = 0.01 - Гидравлический диаметр основной магистрали, м

Ds = 0.01 - Гидравлический диаметр бокового соединения, м

Lm = 0.001 - Длина основной магистрали, м

Ls = 0.001 - Длина бокового соединения, м

eps = 0 - Абсолютная шероховатость, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 2 - Время интегрирования

Результат:

Значение массового расхода по боковому соединению соответствует сумме расходов с портов основной магистрали.

Схема теста

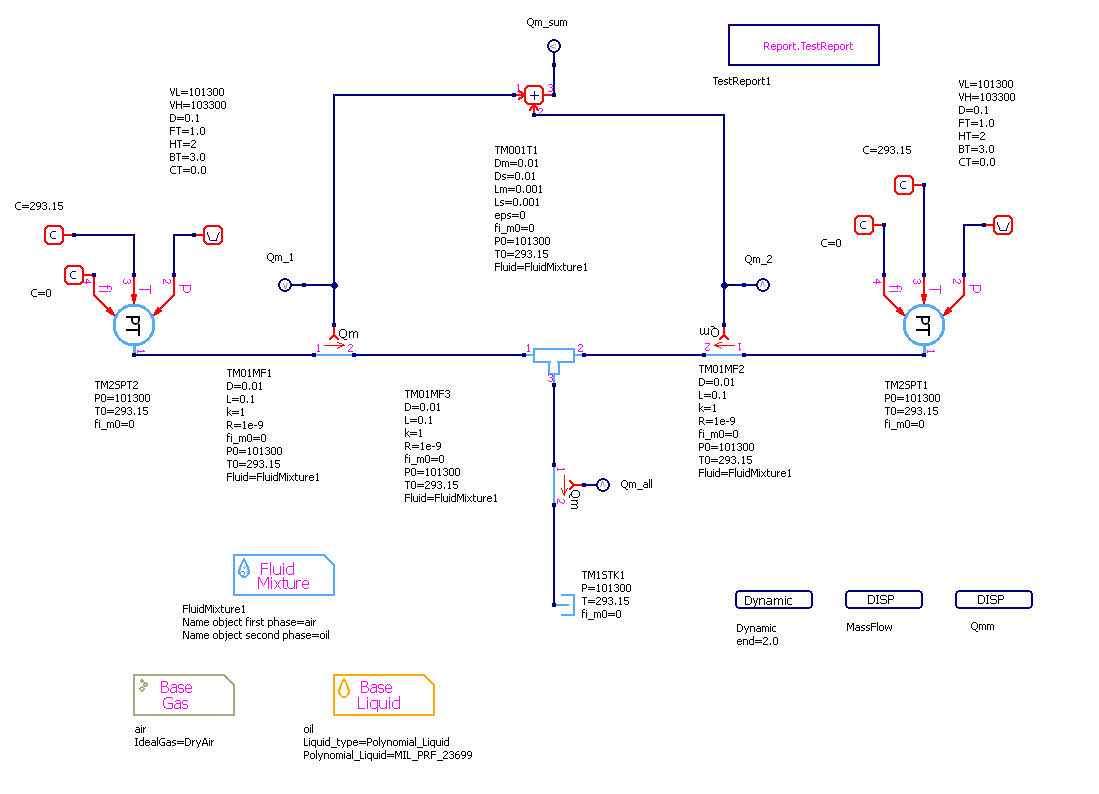

Рисунок 1 - Схема теста

Графики результатов теста

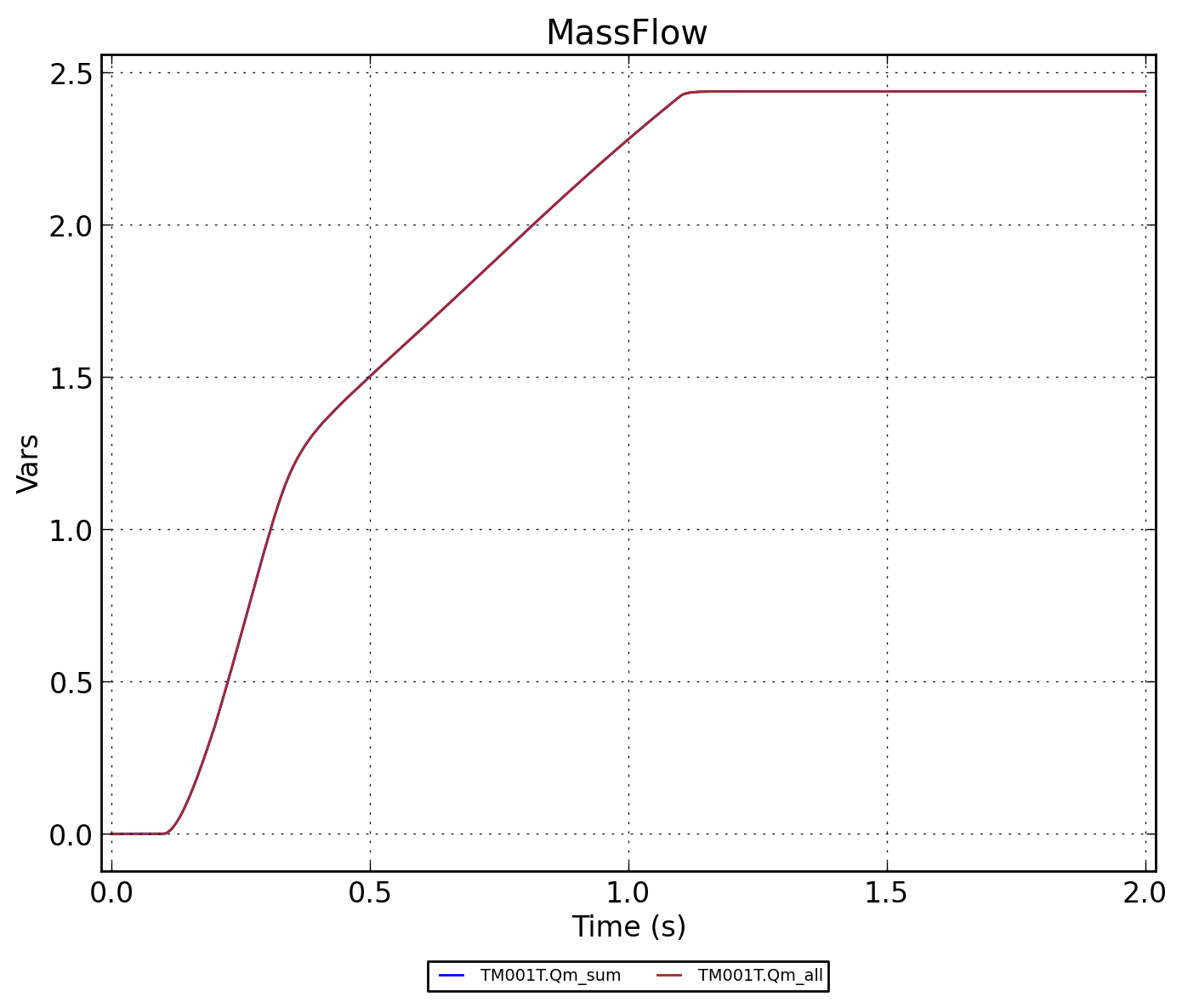

Рисунок 2 - TM001T.MassFlow

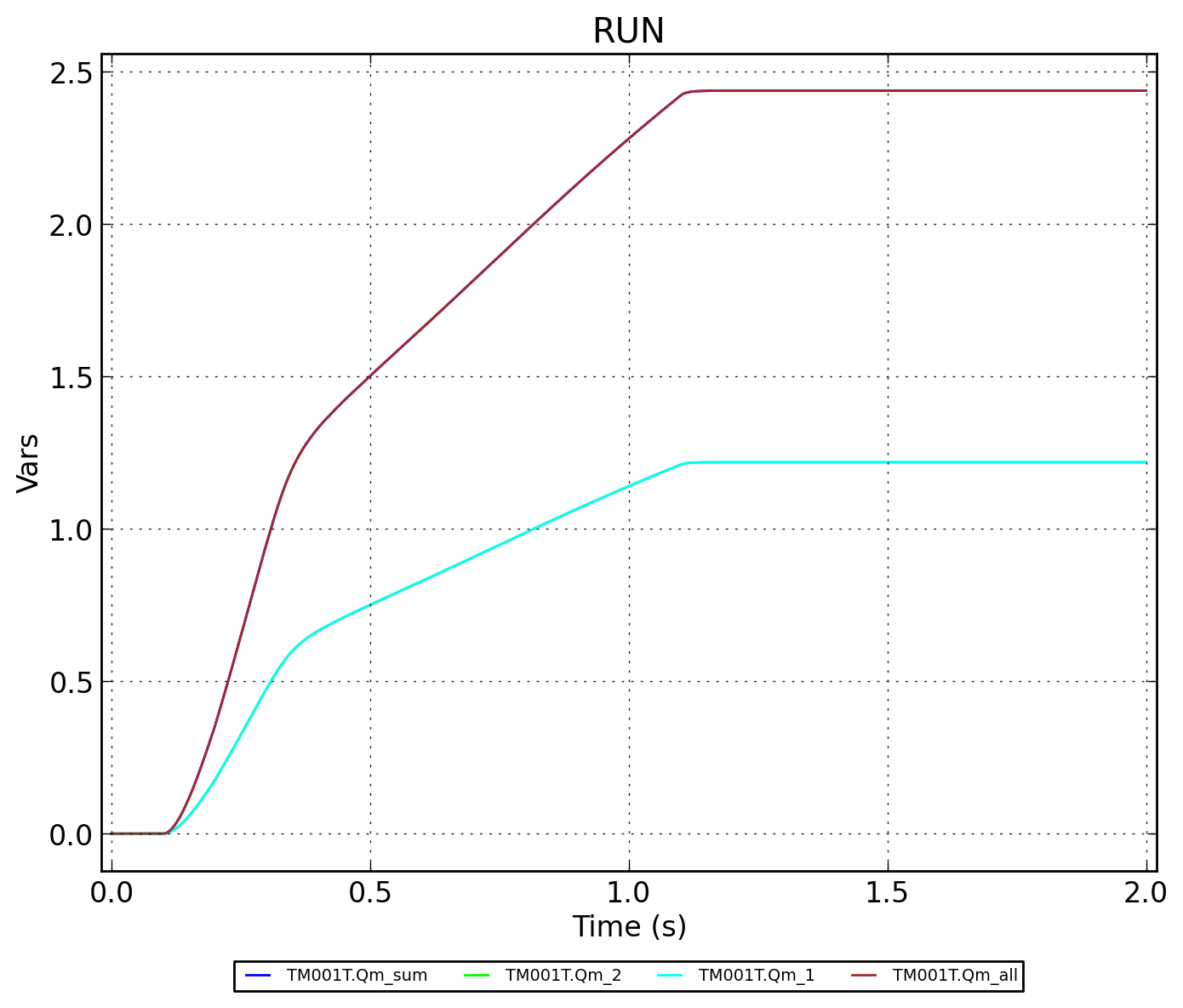

Рисунок 3 - TM001T.RUN

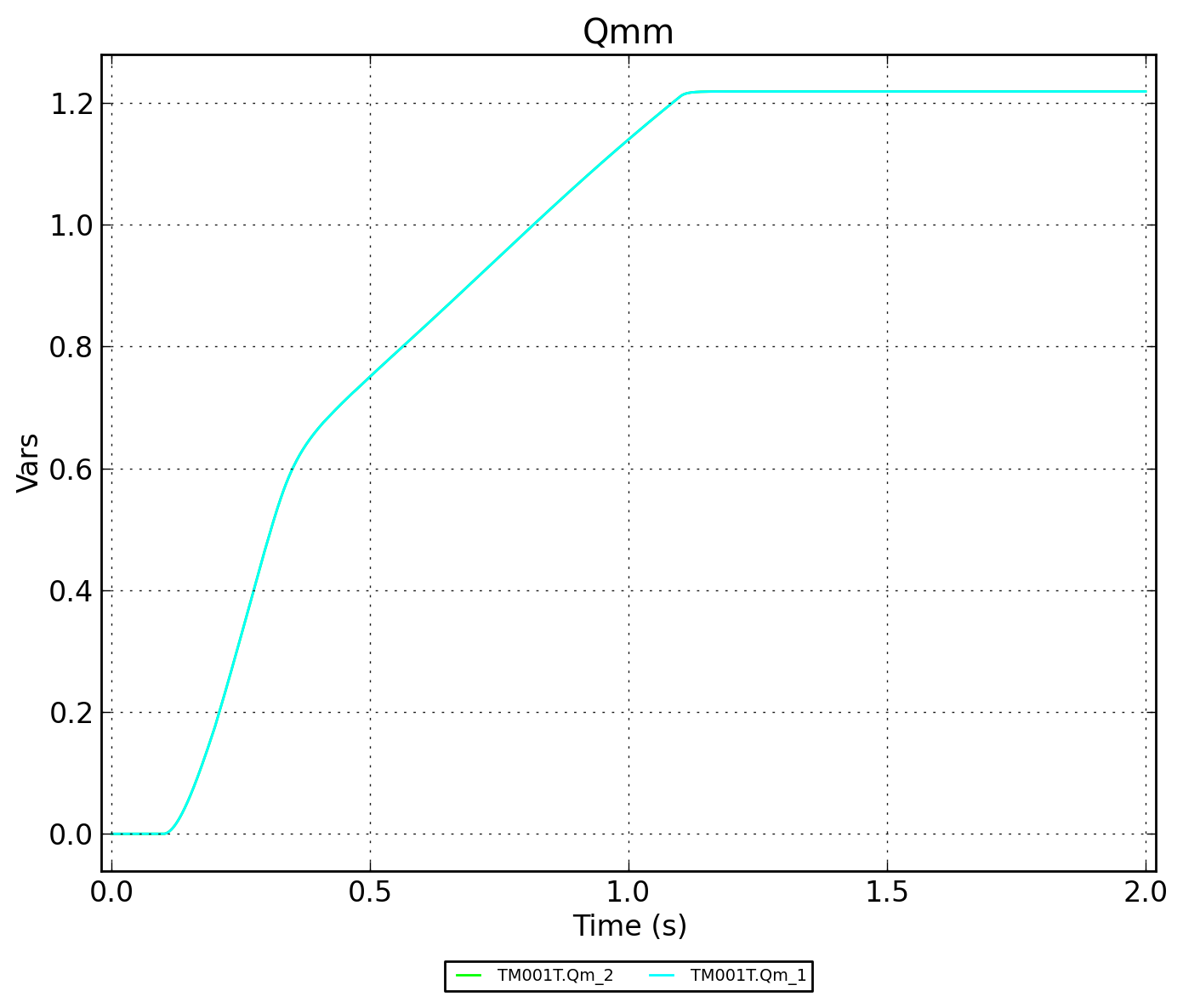

Рисунок 4 - TM001T.Qmm
