Объект: TM01CV

Библиотека: ThermalMixture

Имя на уровне решателя: TM01CV

Аннотация: Обратный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	MDT	real	Коэффициент расхода, -		0.72
5	P0	real	Начальное давление, Па	Pa	101325
6	POT	real	Перепад давления начала открытия, Па	Pa	101325
7	PPT	real	Перепад давления полного открытия, Па	Pa	202650
8	T0	real	Начальная температура, K	K	293.15
9	eps	real	Абсолютная шероховатость, м	m	0.000045
10	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель обратного клапана (TM01CV)

Задаёт модель обратного клапана в теплогидравлической постановке. В отличие от HR1CHV (модель обратного затвора в изотермической постановке), TM01CV учитывает не только направленное гидравлическое сопротивление, но и тепловые эффекты, связанные с диссипацией энергии при прохождении потока через клапан. Элемент моделирует местное гидравлическое сопротивление, создаваемое клапаном, и позволяет учитывать его зависимость от направления потока, а также изменение температуры рабочей жидкости. Используется для моделирования запорной и защитной арматуры в теплогидравлических системах, где необходимо учитывать нагрев рабочей среды при дросселировании.

Проверка работы обратного клапана при увеличении перепада давлений на портах с 0 до 200000 Па.

Начальные данные:

Параметры модели (TM01CV)

D = 0.01 - Гидравлический диаметр, м

POT = 50000 - Перепад давления начала открытия, Па

PPT = 100000 - Перепад давления полного открытия, Па

MDT = 0.72 - Коэффициент расхода, -

eps = 0 - Абсолютная шероховатость, м

L = 0.01 - Длина элемента, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

PO = 101300 - Начальное давление, Па

TO = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

Клапан начинает открываться при перепаде давления dp = 50000 Па и полностью открывается при dp = 100000 Па.

Схема теста

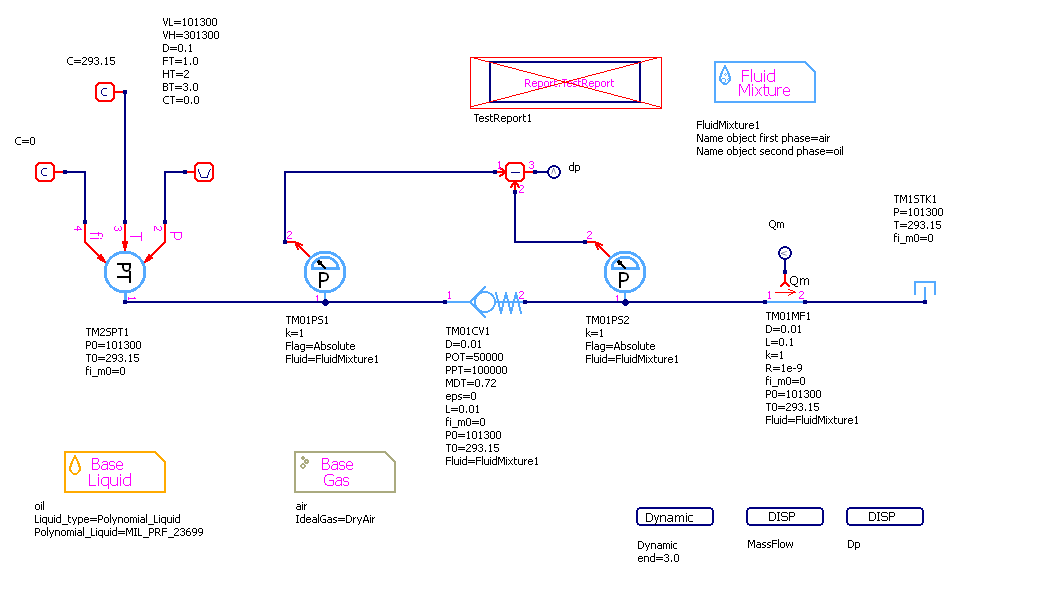

Рисунок 1 - Схема теста

Графики результатов теста

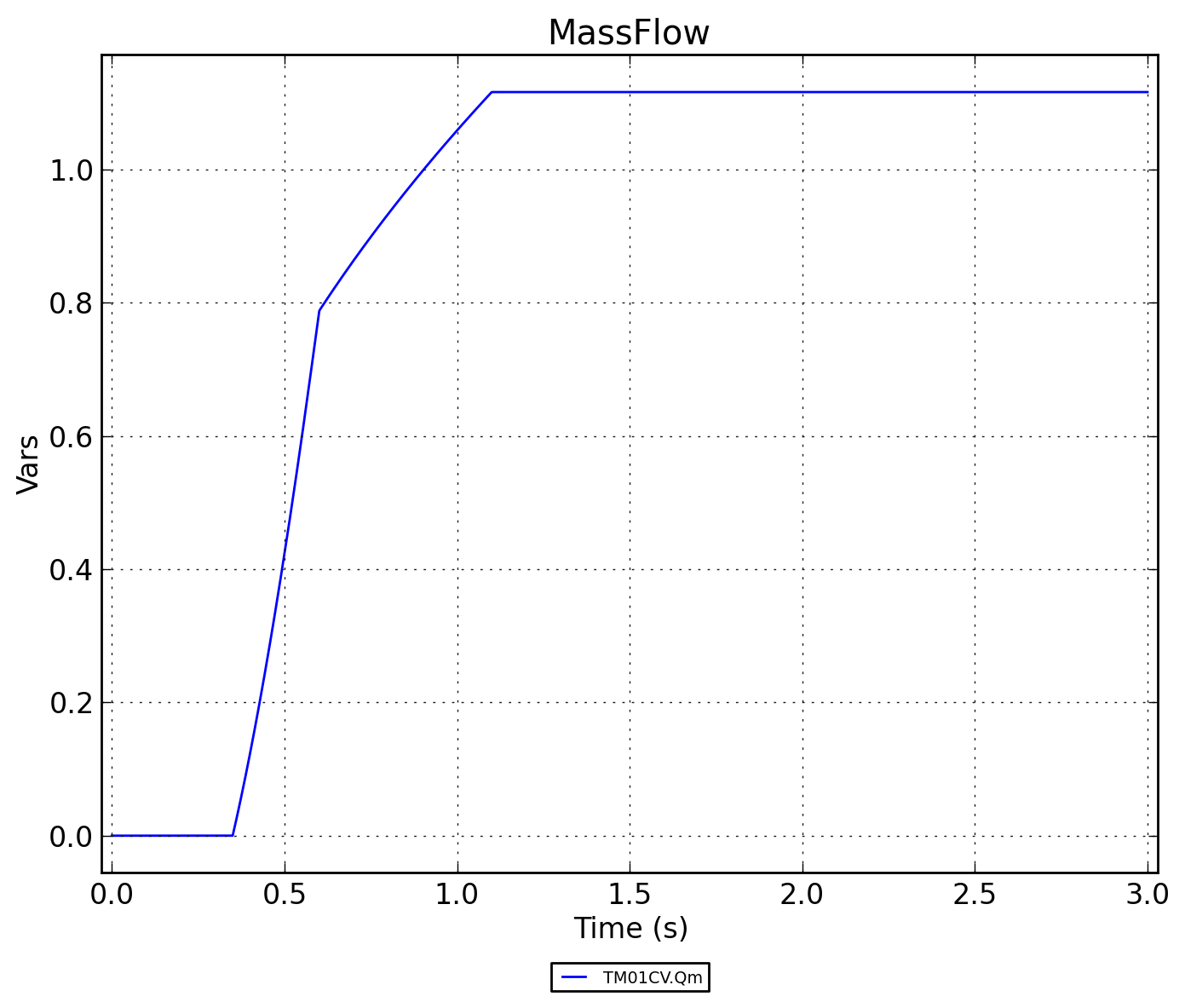

Рисунок 2 - TM01CV.MassFlow

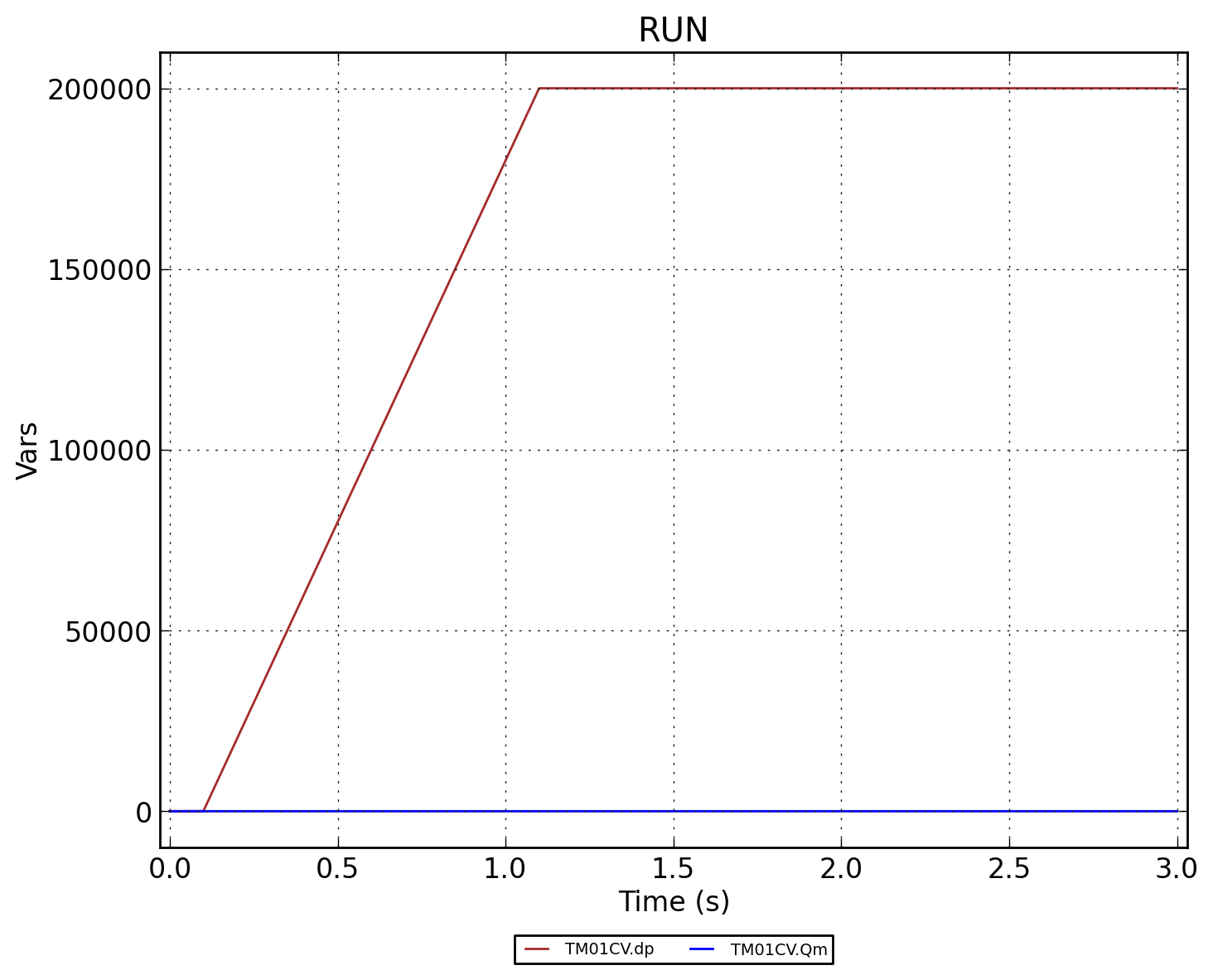

Рисунок 3 - TM01CV.RUN

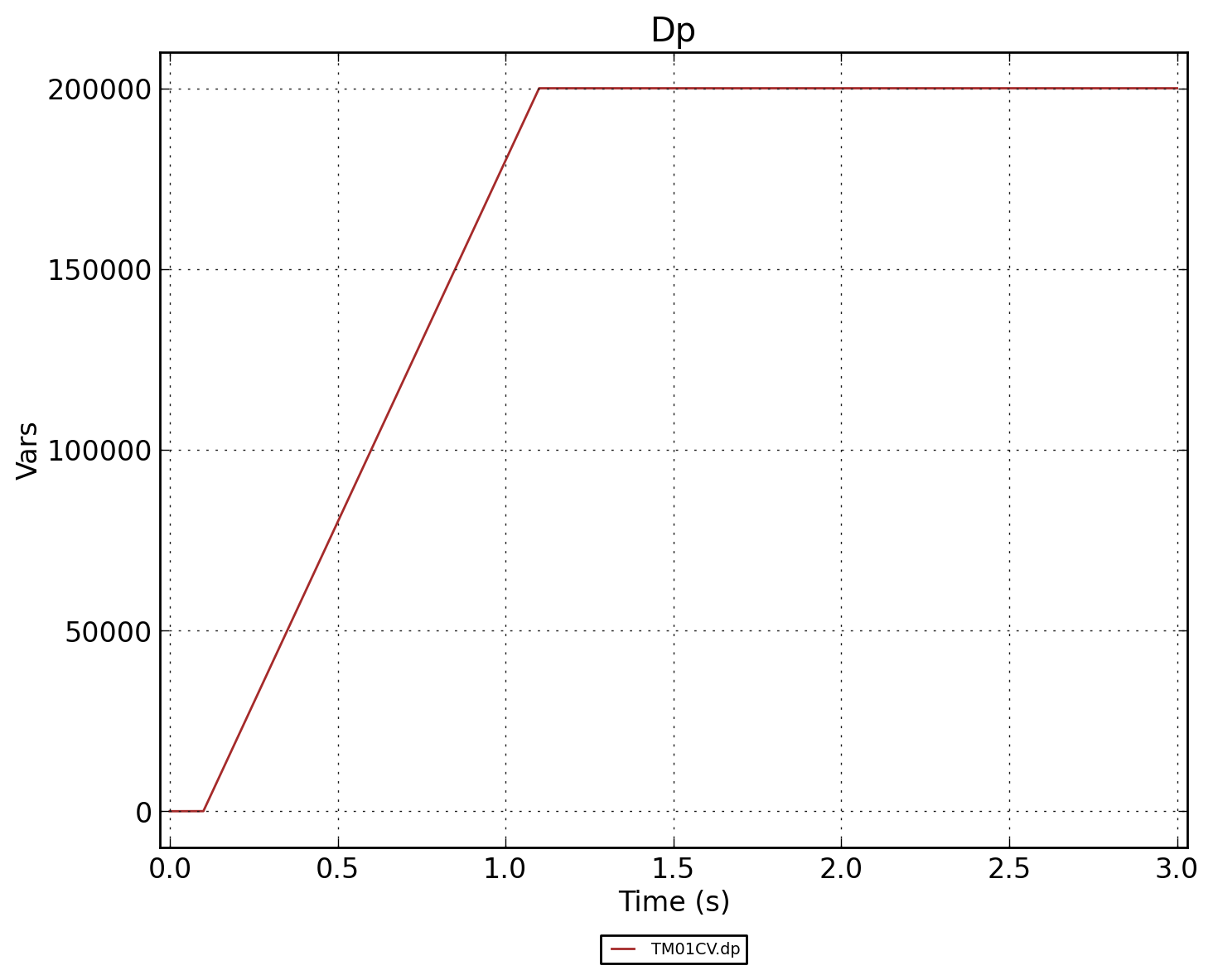

Рисунок 4 - TM01CV.Dp
