Объект: TM01DS

Библиотека: ThermalMixture

Имя на уровне решателя: TM01DS

Аннотация: Датчик плотности

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	OSIGNAL	1D сигнальный порт, плотность в узле кг/м³

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	k	real	Коэффициент усиления сигнала, -		1

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_port2	Значение сигнала на порте (V)
8	X_port2	Значение интегральной функции от сигнала на порте (X)
9	A_port2	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель датчика плотности (TM01DS)

Задаёт модель датчика плотности в теплогидравлической постановке. Элемент измеряет плотность рабочей жидкости (или газожидкостной смеси) в заданной точке гидравлической системы и преобразует измеренное значение в выходной сигнал (электрический или информационный). В отличие от SNSPG (датчик давления) и SNSDPG (датчик перепада давления), TM01DS измеряет именно плотность среды, что позволяет контролировать её состав, температуру или фазовое состояние. Используется для мониторинга и управления теплогидравлическими системами, где плотность является важным диагностическим параметром.

Проверка изменения плотности среды при закачивании массового расхода Qm=0.1кг/с через порт плотности.

Начальные данные:

Параметры модели (TM01DS)

k = 1 - Коэффициент усиления сигнала, -

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 2 - Время интегрирования

Результат: Совпадают значения и графики плотности, получаемые с датчика и снимаемые с узлов объема .

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

Рисунок 2 - TM01DS.RUN

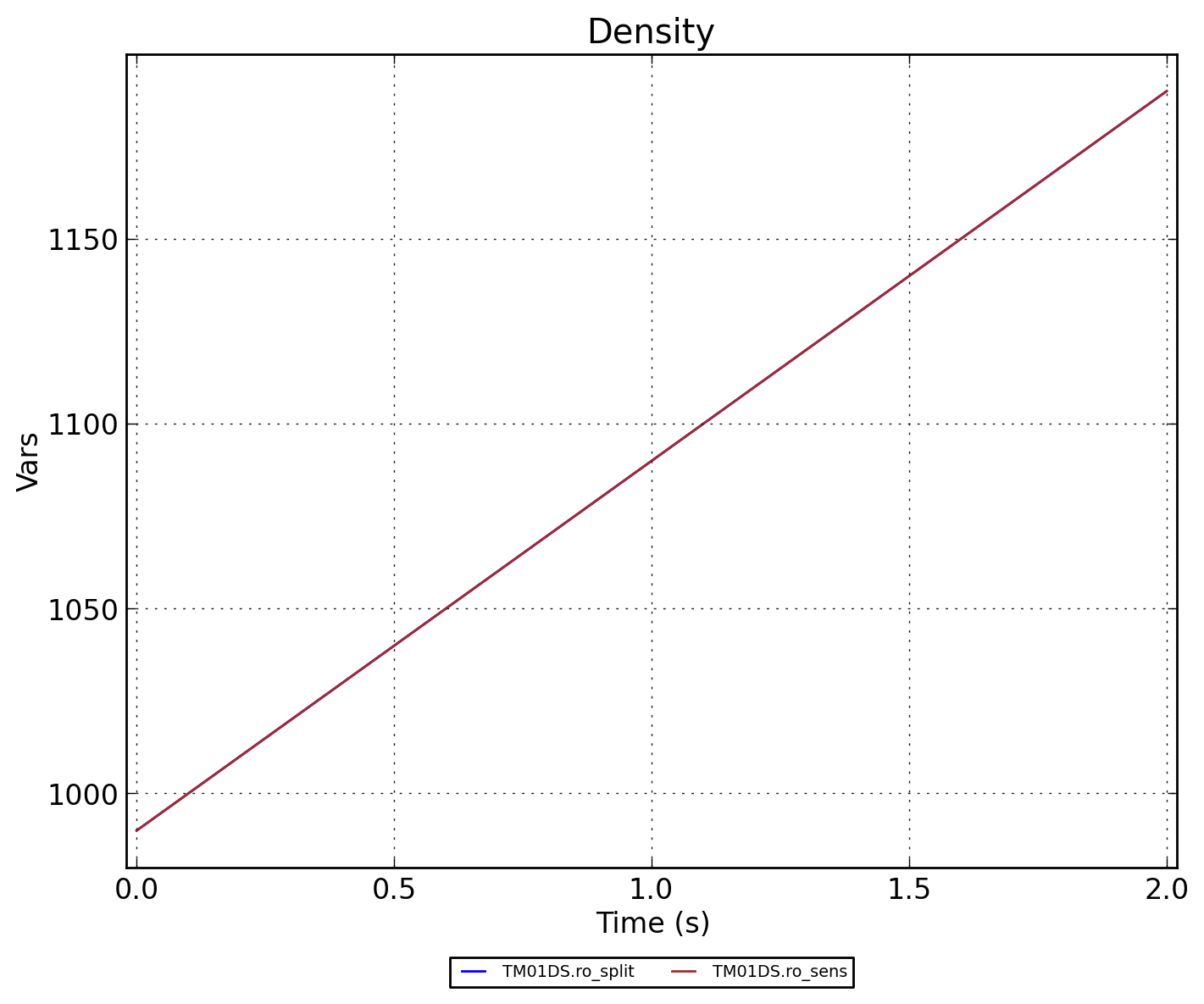

Рисунок 3 - TM01DS.Density
