Объект: TM1MPM

Библиотека: ThermalMixture

Имя на уровне решателя: TM1MPM

Аннотация: Смесевой массовый насос с задаваемой характеристикой Qm = f(dp)

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.1
4	P0	real	Начальное давление, Па	Pa	101325
5	Qmdp	list	Табличная зависимость массового расхода(кг/с) от перепада давлений(Па)		0,0,100000,0.5
6	T0	real	Начальная температура, K	K	293.15
7	TAU	real	Временная константа (tau)	s	0
8	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель cмесевого массового насоса с задаваемой характеристикой Qm = f(dp) (TM1MPM)

Задаёт напорно-расходную характеристику гидравлического насоса в многокомпонентных или многофазных контурах, в которой зависимость массового расхода смеси от развиваемого или преодолеваемого перепада давления задаётся таблично. Позволяет моделировать центробежные, осевые и другие типы насосов с произвольной нелинейной рабочей характеристикой без привязки к сложным аналитическим уравнениям гидродинамики. Модель обеспечивает автоматический перенос массы, импульса и тепловой энергии компонентов смеси между узлами.

Изменение массового расхода при увеличении перепада давлений на портах с 0 до 150000 Па.

Начальные данные:

Параметры модели (TM1MPM)

TAU = 0.0 - Временная константа (tau)

D = 0.01 - Гидравлический диаметр, м

L = 0.01 - Длина элемента, м

Qmdp = 0,0.04, 5e4, 0.035, 1e5, 0.025, 1.5e5, 0 - Массовый расход, кг/с

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 100000 - Начальное давление, Па

T0 = 300 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 10 - Время интегрирования

Результат

Значения величин расхода от перепада давления, заданные в параметрах модели совпадают с полученными в расчёте.

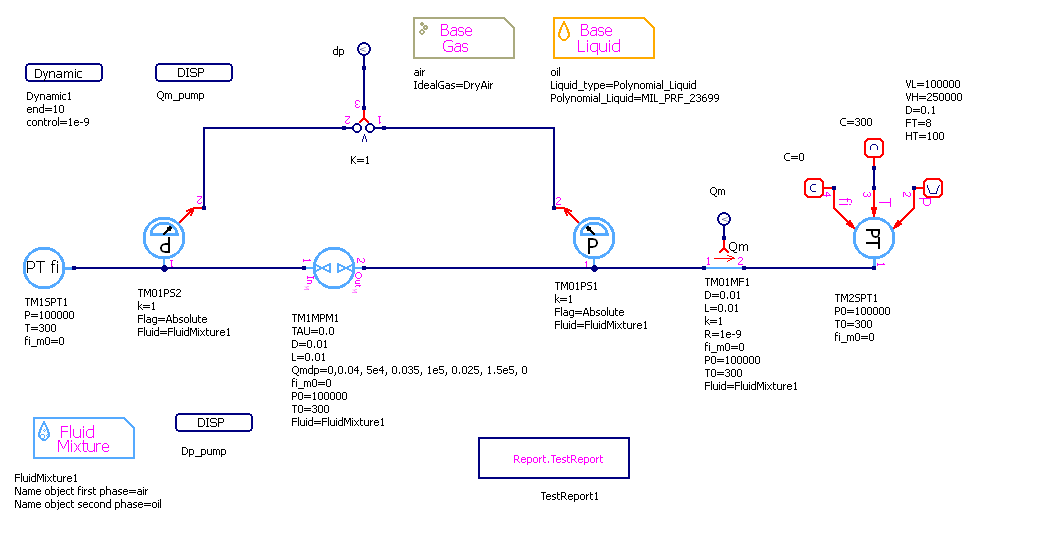

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

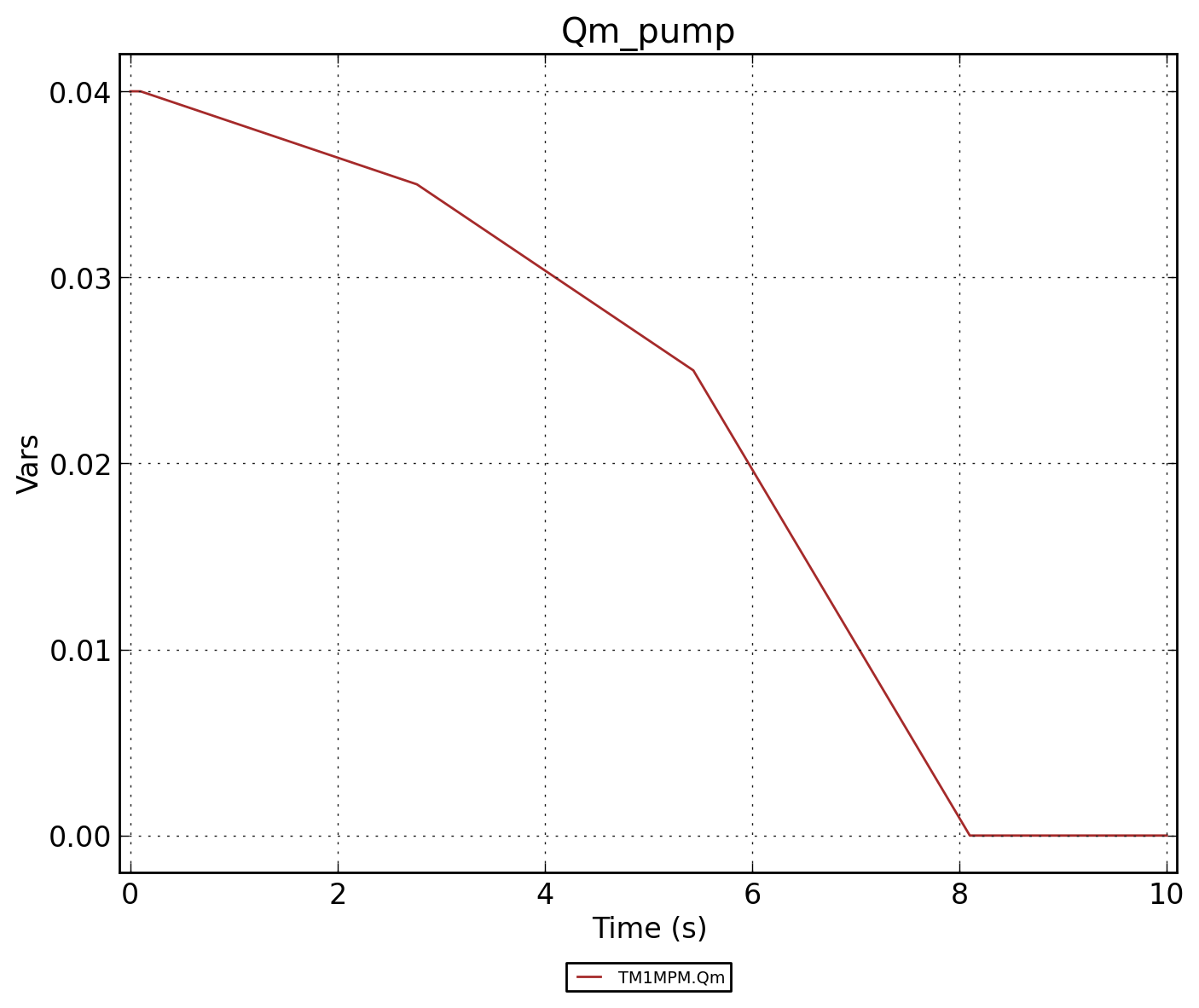

Рисунок 2 - TM1MPM.Qm_pump

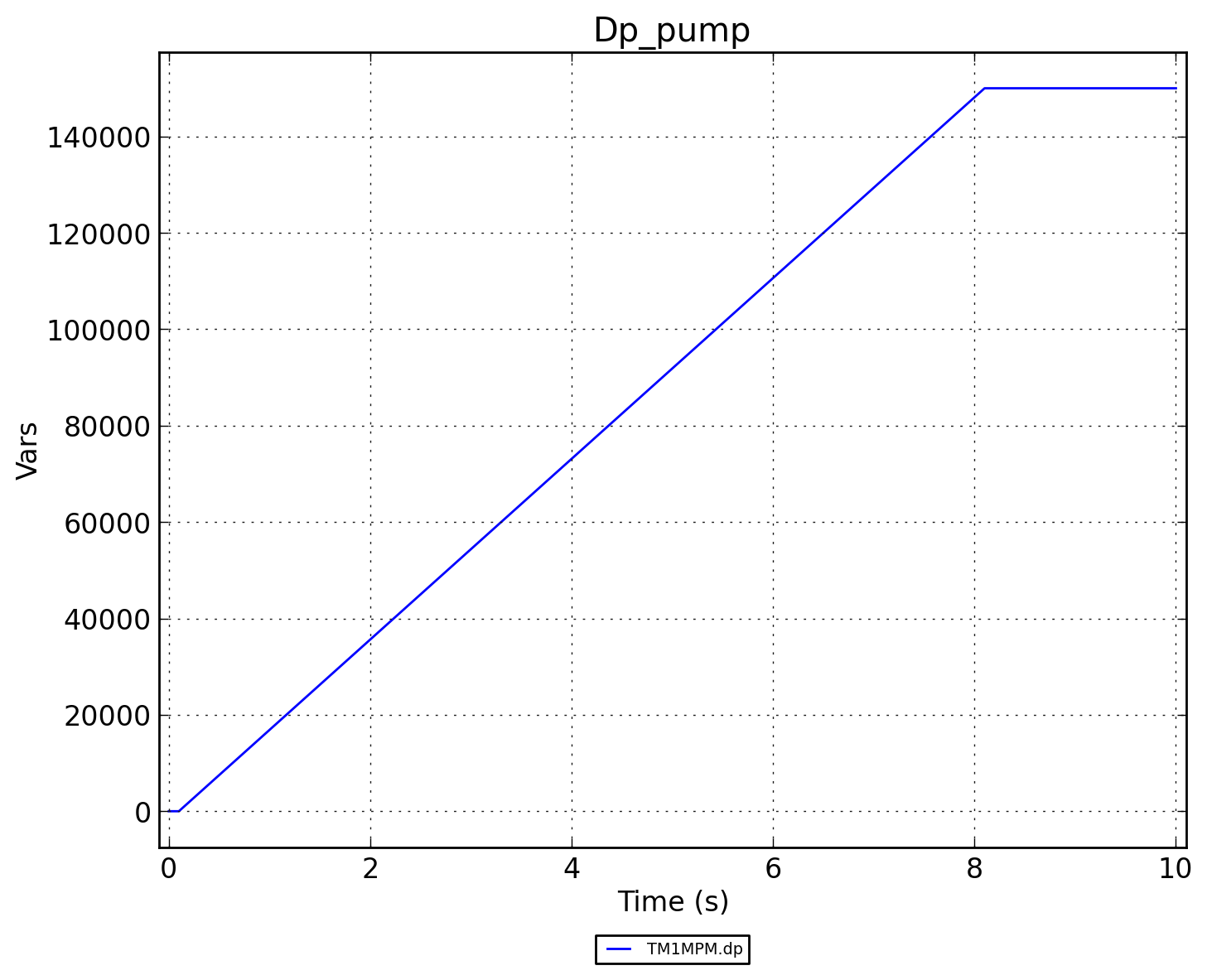

Рисунок 3 - TM1MPM.Dp_pump

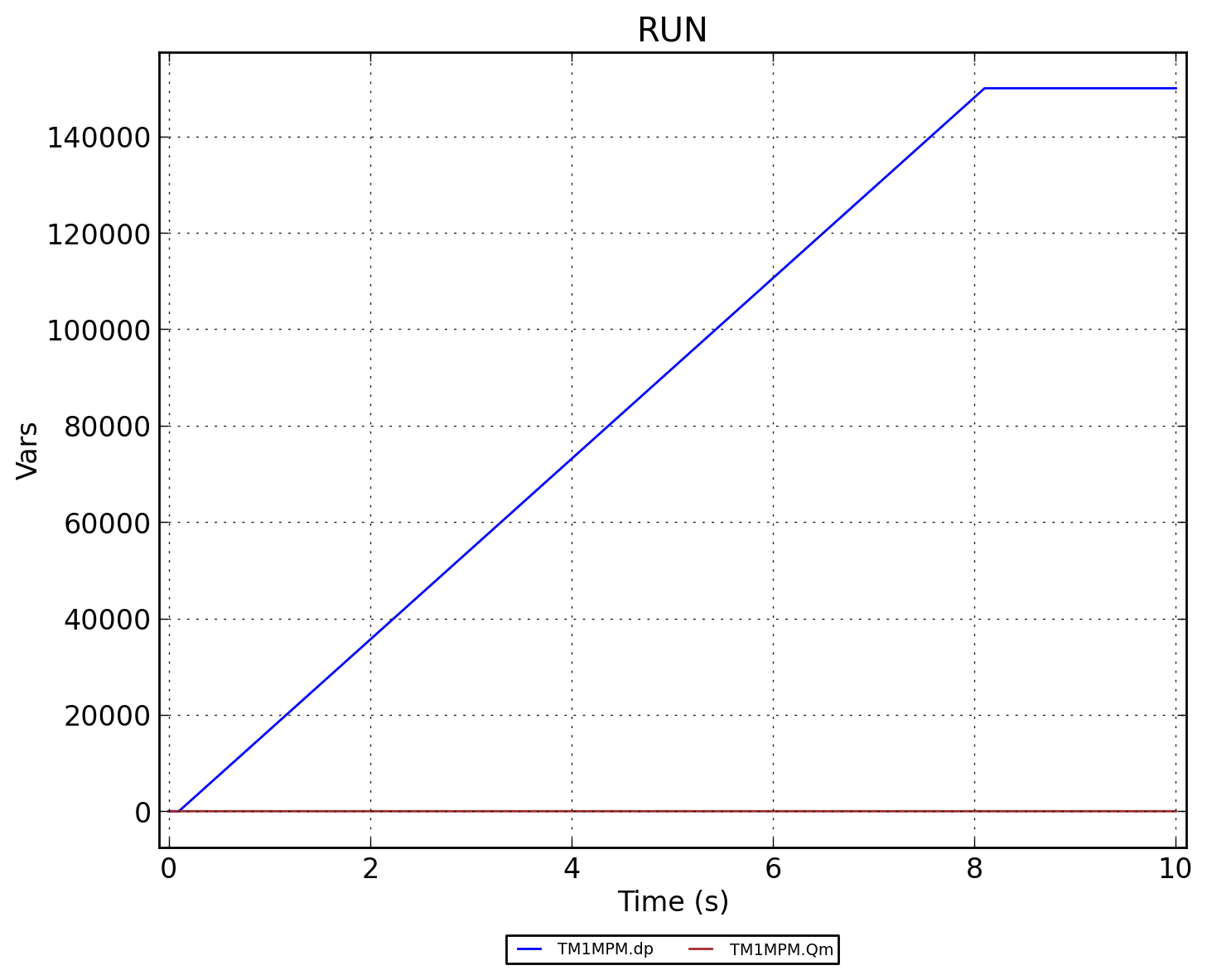

Рисунок 4 - TM1MPM.RUN
