Объект: TM001V

Библиотека: ThermalMixture

Имя на уровне решателя: TM001V

Аннотация: Накопитель

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход/выход элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Fluid		Имя объекта свойств среды, -
2	P0	real	Начальное давление, Па	Pa	101325
3	T0	real	Начальная температура, K	K	293.15
4	V	real	Объем элемента, м³	m**3	0.1
5	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W

Пример использования компонента

Модель накопителя (TM001V)

Моделирует гидравлическую емкость (сосредоточенный накопитель объема) в многокомпонентных или многофазных контурах модуля ThermalMixture программного комплекса PRADIS. Элемент предназначен для аккумулирования массы, изменения концентраций компонентов и накопления тепловой энергии рабочей смеси. Он используется для моделирования ресиверов, гидроаккумуляторов, демпферных и расширительных баков, внутренних полостей аппаратов, а также как узловой элемент для сглаживания пульсаций давления и пульсаций массового расхода в нестационарных теплогидравлических процессах.

Пример использования: Проверка изменения температуры при создании потока энтальпии Qh=1000Дж/с через порт h

Начальные данные:

Параметры модели (TM001V)

V = 1e-3 - Объем элемента, м3

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

P0 = 101325 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 1 - Время интегрирования

Результат:

\[t_{\text{кон}} = \frac{Q}{C_m \cdot m} + t_{\text{нач}} = \frac{1000}{4182 \cdot 1000 \cdot 0{,}001} + 293{,}15 \approx 293{,}389\text{ K}\]

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

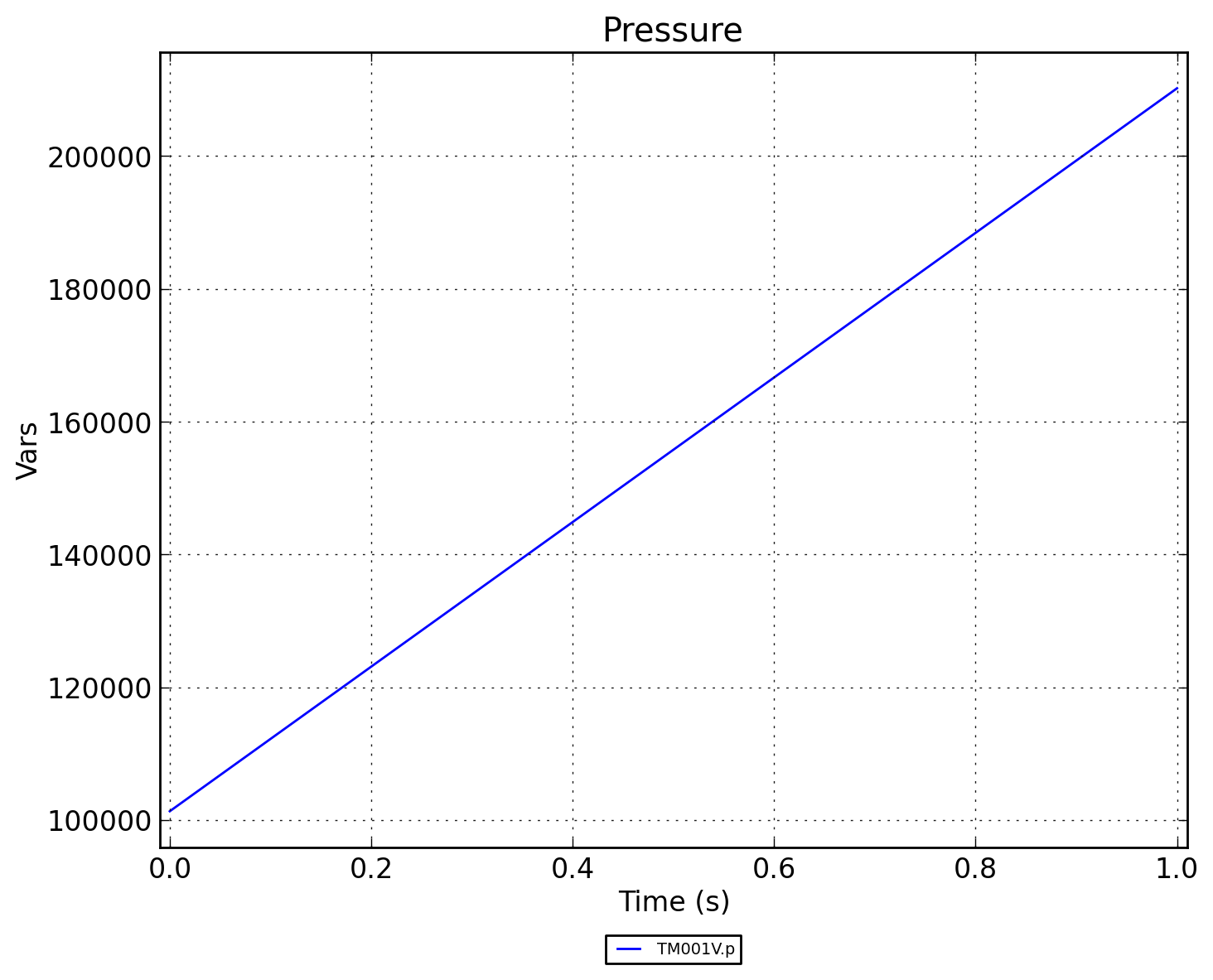

Рисунок 2 - TM001V.Pressure

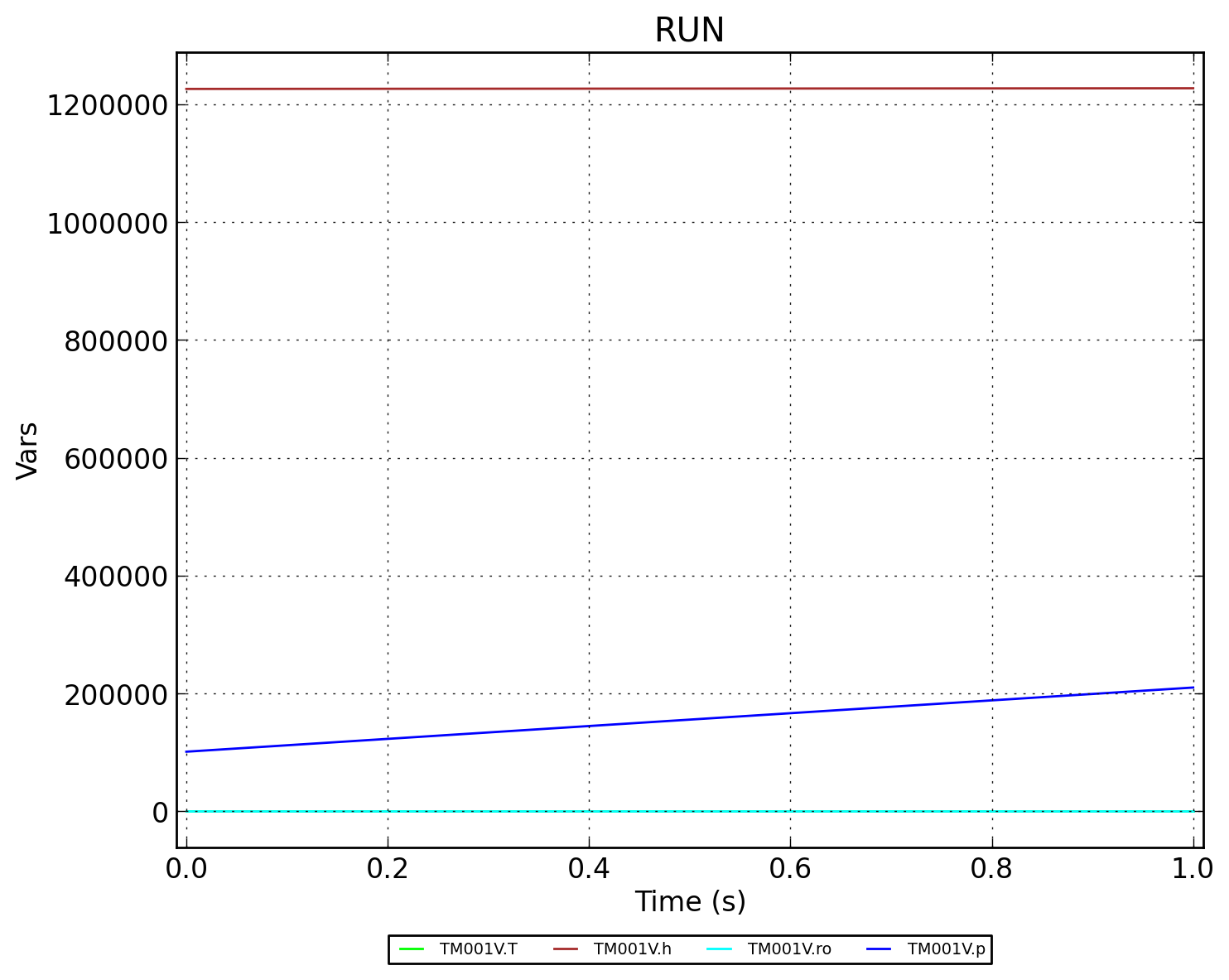

Рисунок 3 - TM001V.RUN

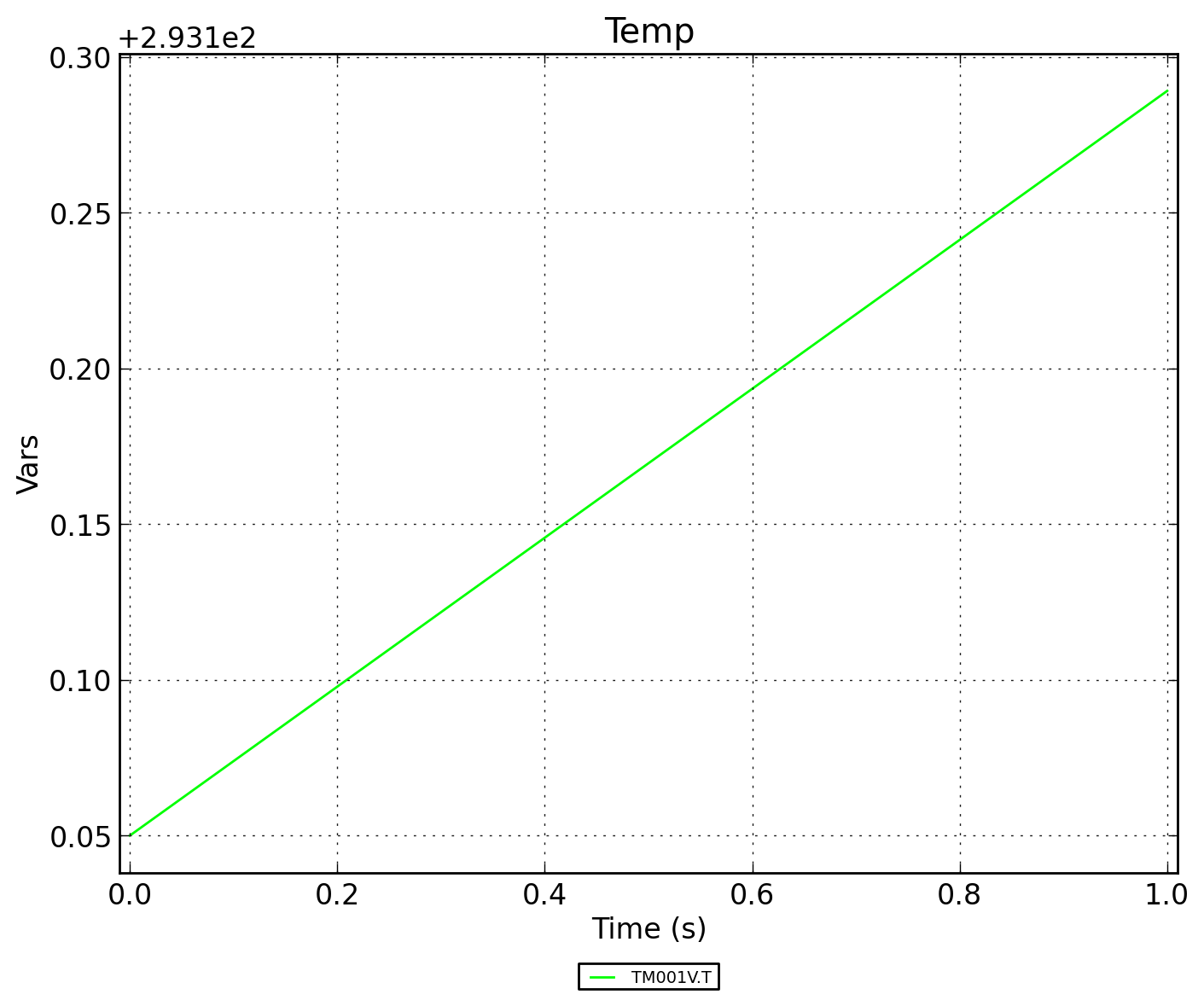

Рисунок 4 - TM001V.Temp
