Объект: TMV222O

Библиотека: ThermalMixture

Имя на уровне решателя: TMV222O

Аннотация: Распределительный клапан 2/2 2-го типа

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Гидравлический порт 1
2	Port2	THMIX	Гидравлический порт 2
3	Port3	ISIGNAL	Сигнальный порт

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	Cd	real	Коэффициент расхода		0.72
2	D	real	Диаметр, м	m	0.01
3	Fluid	real	Параметры среды		20
4	fi_m0	real	Начальное значение массовой доли первой компоненты	kg	1.0
5	properties_fluid	list	Давление и температура среды		101325, 293.15

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель распределительного клапана 2/2, тип 2 (TMV222O)

Задаёт модель двухлинейного двухпозиционного гидравлического распределительного клапана (2/2) типа 2 в теплогидравлической постановке. Элемент моделирует управление потоком рабочей жидкости путём открытия или перекрытия одной гидравлической линии. Клапан имеет два порта (вход и выход) и две позиции (открыто/закрыто). В отличие от изотермической модели HVA222O, TMV222O учитывает тепловые эффекты, связанные с диссипацией энергии при прохождении потока через клапан. Используется для моделирования систем охлаждения, смазки и тепловых гидросистем, где необходимо учитывать нагрев рабочей среды.

Пример использования: Проверка работы распределительного клапана при подаче сигнала.

Начальные данные:

При значении сигнала = 0 клапан открыт и пропускает среду в любом направлении.

При значении сигнала = 1 клапан пропускает среду только в направлении 1-2.

Параметры сигнала:

VL = 0 - пасс. уровень

VH = 1 - акт. уровень

D = 1 - нач. задержка, с

FT = 1 - продолжительность переднего фронта , с

HT = 1 - продолжительность вершины импульса, с

BT = 1 - продолжительность заднего фронта , с

Параметры модели (TMV222O)

D = 0.01 - диаметр клапана, м

Cd = 0.72 - к-т расхода

fi__m0 = 1 - массовая доля 1ой компоненты среды

Fluid = FluidMixture1 - параметры среды

Pin = 151325 Па

Pout = 101325 Па

Параметры остальных моделей и объектов приведены на схеме.

end = 5 - Время интегрирования

Результат:

Изменение режима работы клапана вызвано управляющим сигналом трапецевидной формы.

Схема теста

Рисунок 1 - Схема теста

Графики результатов теста

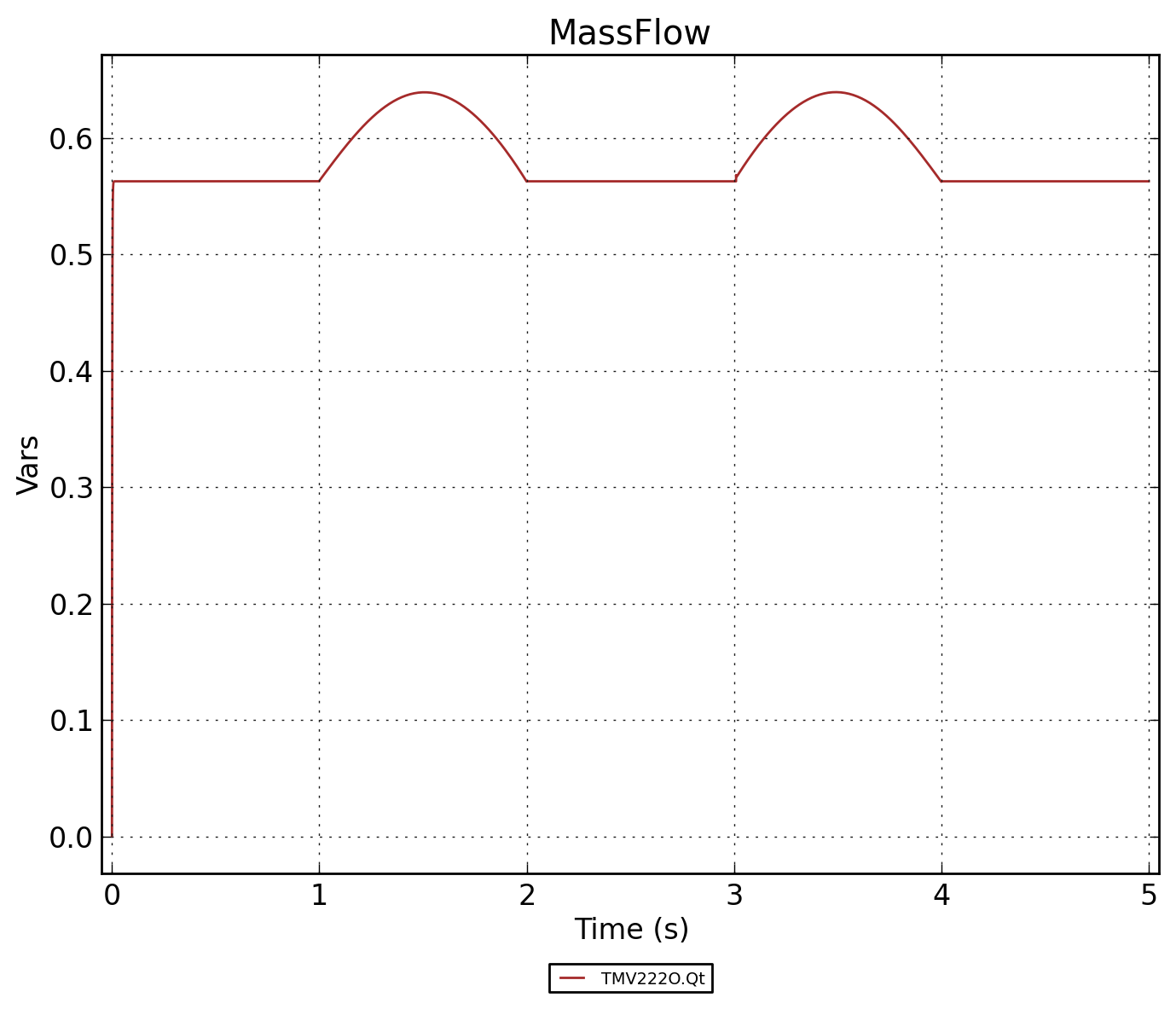

Рисунок 2 - TMV222O.MassFlow

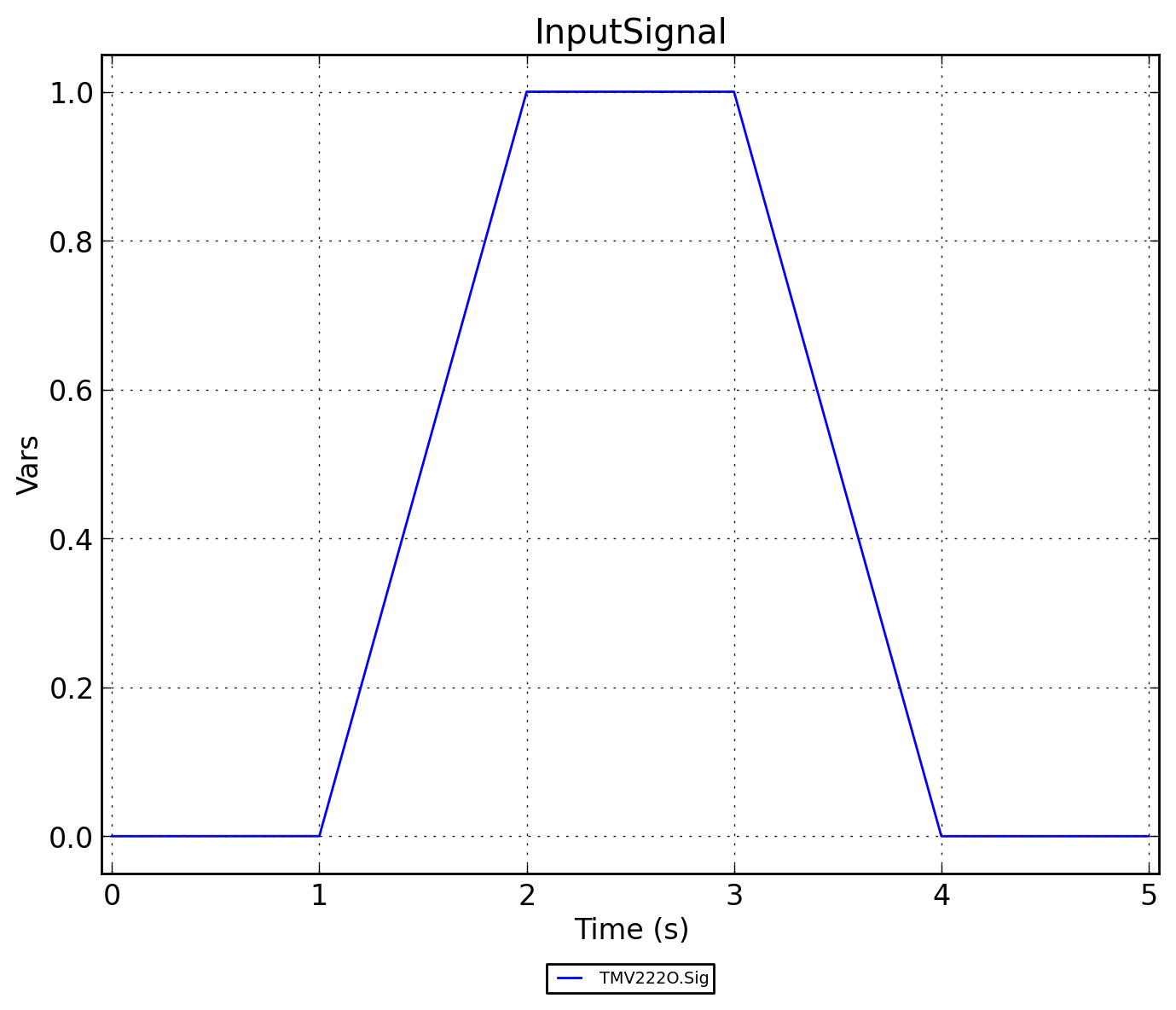

Рисунок 3 - TMV222O.InputSignal

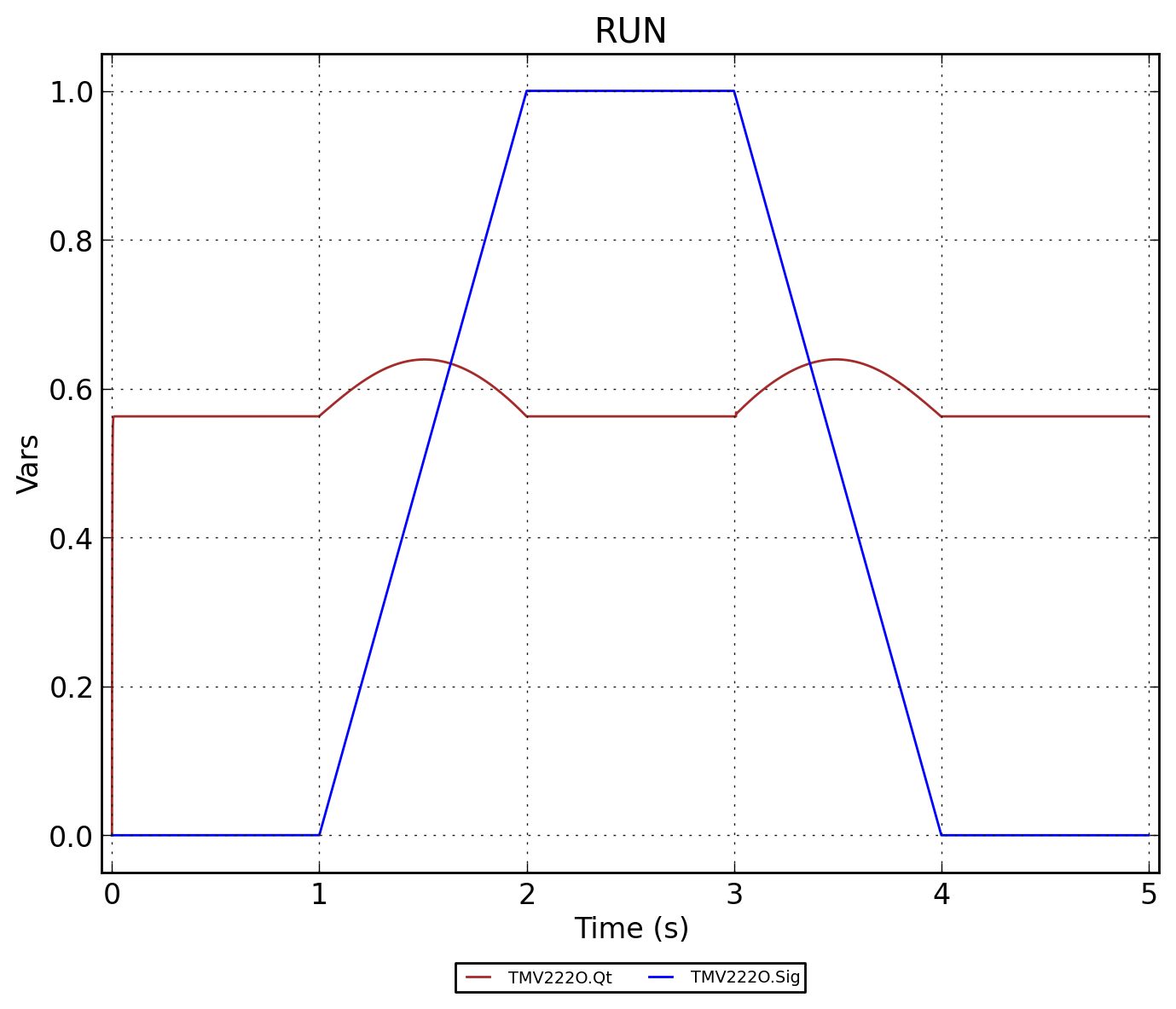

Рисунок 4 - TMV222O.RUN
