Объект: TM1DEG

Библиотека: ThermalMixture

Имя на уровне решателя: TM1DEG

Аннотация: Отделитель первой фазы с задаваемым объемным расходом

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента
3	Port3	ISIGNAL	1D управляющий порт, объемный расход первой компоненты м³/с

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Fluid		Имя объекта свойств среды, -
3	L	real	Длина элемента, м	m	0.01
4	Properties_port1	real	Начальное давление, температура, массовая доля первой компоненты на Рort1. Па, K, -	kg	101325.0, 293.15, 0.5
5	Properties_port2	real	Начальное давление, температура, массовая доля первой компоненты на Рort2. Па, K, -	kg	101325.0, 293.15, 1

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W
13	V_port3	Значение сигнала на порте (V)
14	X_port3	Значение интегральной функции от сигнала на порте (X)
15	A_port3	Значение производной функции от сигнала на порте (A)

Пример использования компонента

Модель отделителя первой фазы с задаваемым объемным расходом (TM1DEG1)

Задаёт модель отделителя первой фазы (сепаратора) в теплогидравлической постановке. Элемент моделирует устройство, предназначенное для разделения многокомпонентного потока на отдельные фазы (например, газ и жидкость, или две несмешивающиеся жидкости) с заданным объёмным расходом отводимой фазы. В отличие от TM1AER (модель аэратора, насыщающего жидкость газом), TM1DEG1 описывает процесс разделения фаз, а не массопереноса между ними. Используется для моделирования сепараторов, отделителей, дегазаторов и аналогичных устройств в системах охлаждения, смазки, топливоподачи и тепловых гидросистемах.

Проверка работы отделителя первой фазы.

Начальные данные:

Параметры модели (TM1DEG1)

D = 0.01 - Гидравлический диаметр элемента, м

L = 0.01 - Длина элемента, м

Properties_{port1} = 101300, 293.15, 0.5 - Начальное давление, температура, массовая доля первой компоненты на Port1. Па, K, -

Properties_{port2} = 101300, 293.15, 1 - Начальное давление, температура, массовая доля первой компоненты на Port2. Па, K, -

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 10 - Время интегрирования

Результат:

Происходит откачка первой фазы на объеме первого порта. Датчик объемного расхода регистрирует перетекание среды от порта 1 к порту 2. Конечная плотность в V1 соответствует массе оставшейся жидкости внутри.

Схема теста

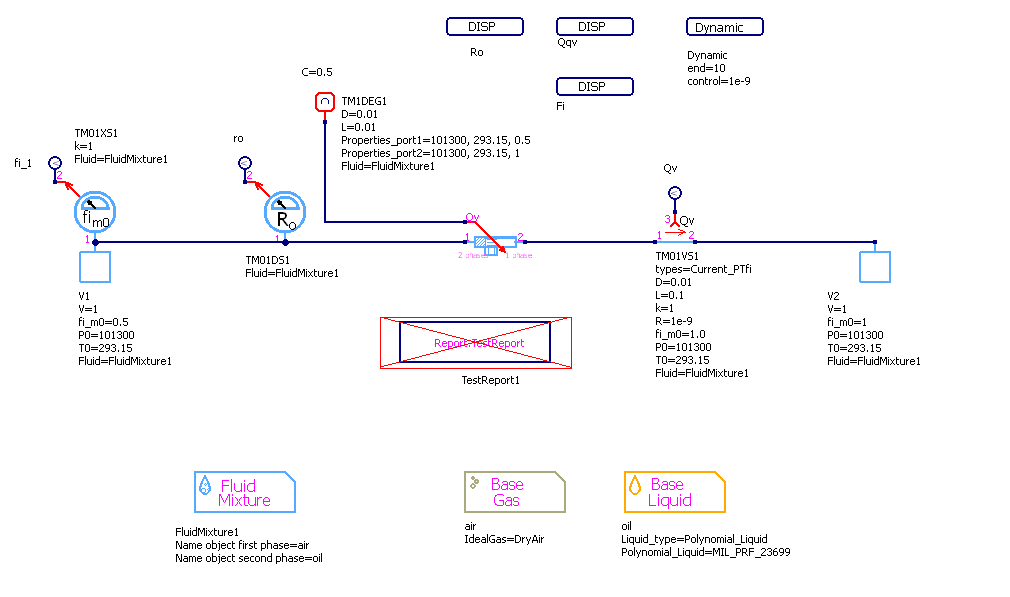

Рисунок 1 - Схема теста

Графики результатов теста

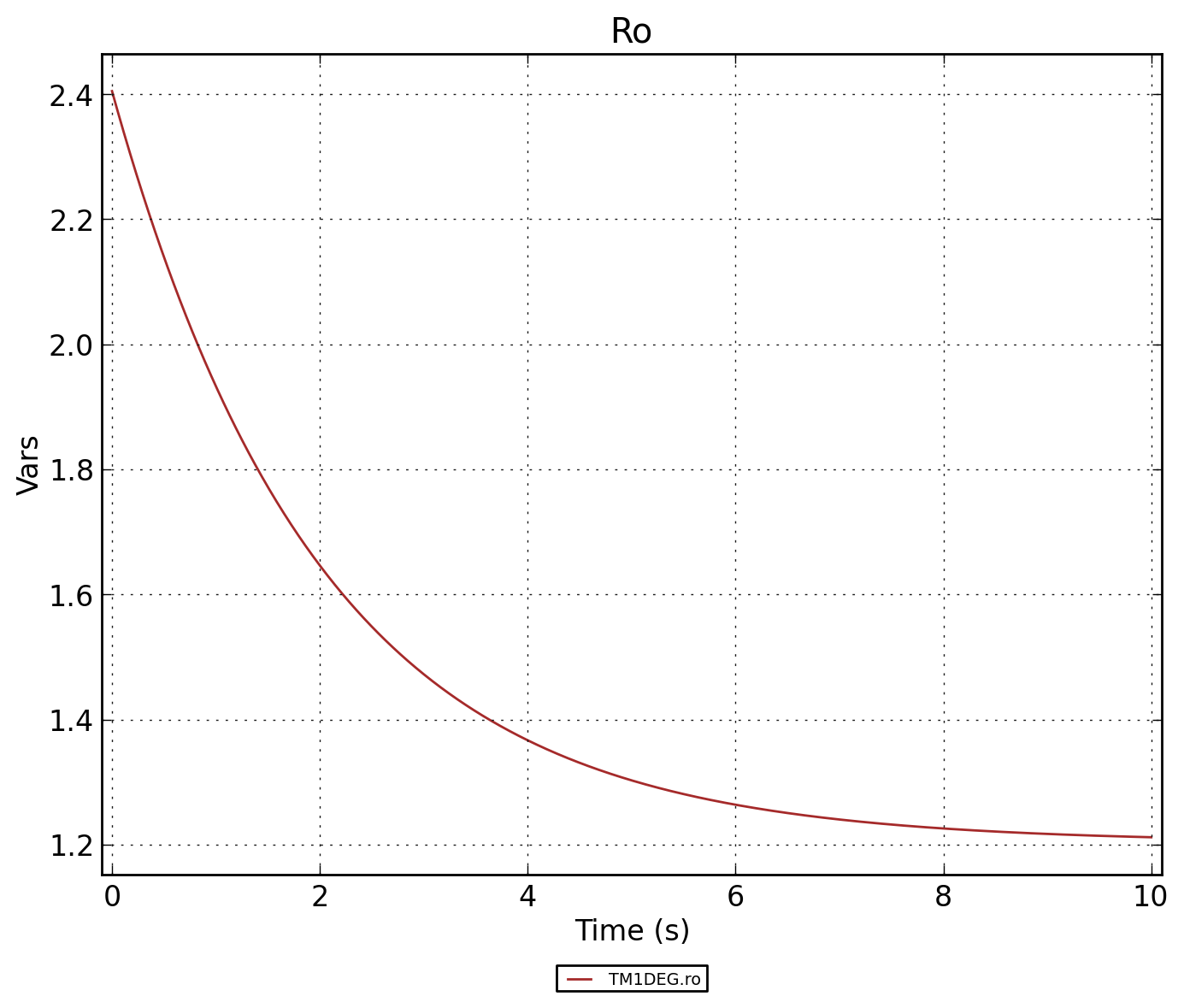

Рисунок 2 - TM1DEG.Ro

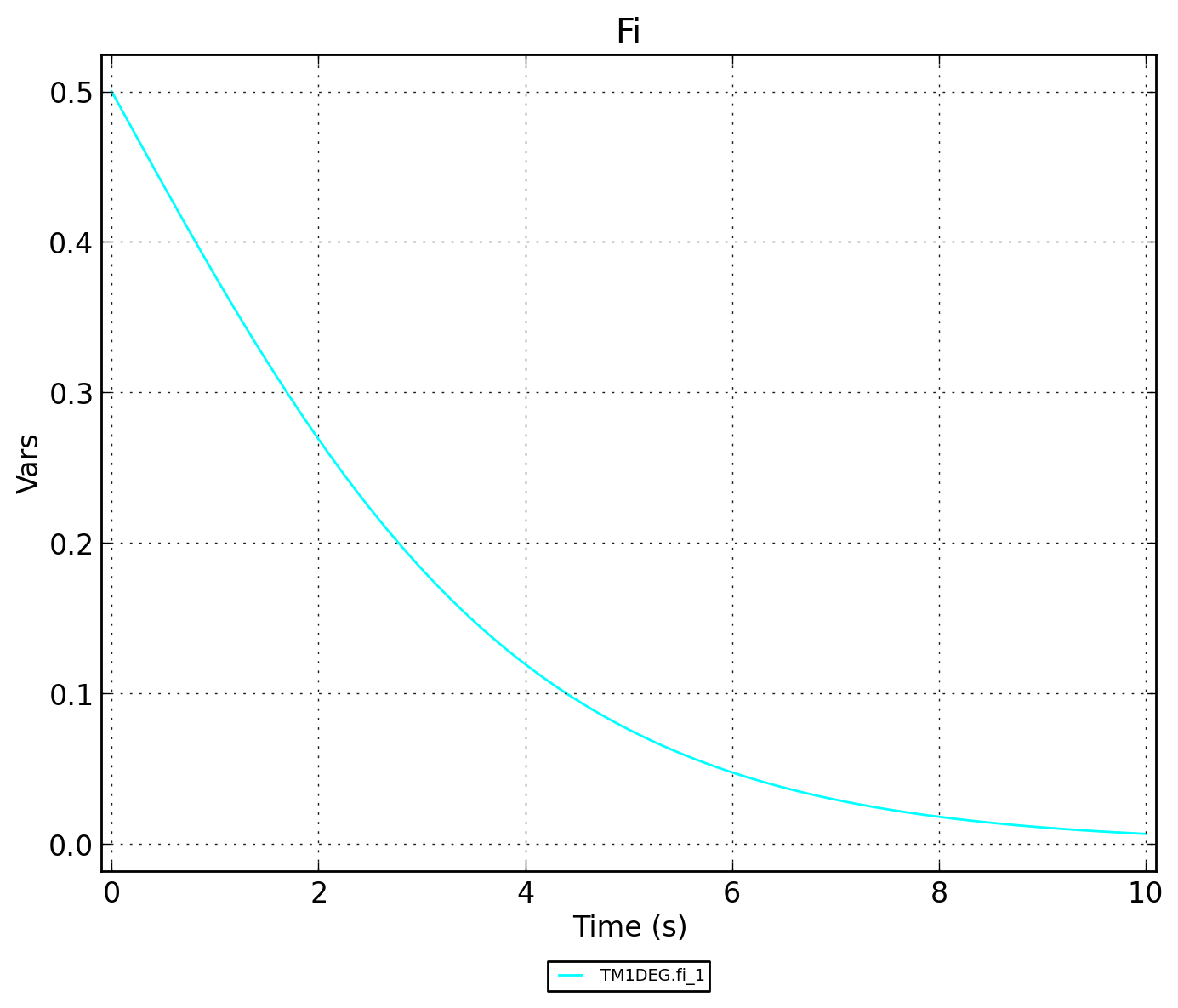

Рисунок 3 - TM1DEG.Fi

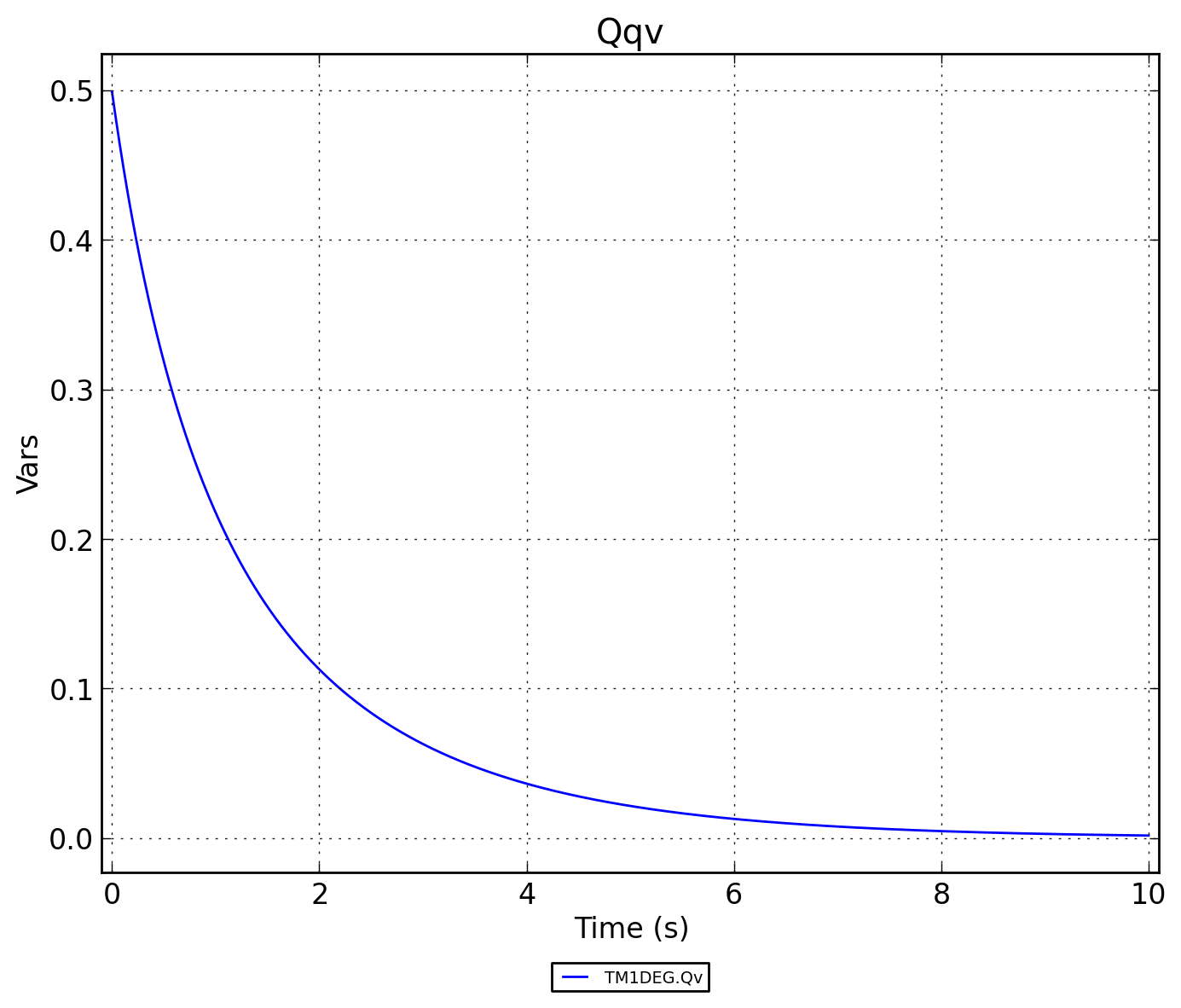

Рисунок 4 - TM1DEG.Qqv

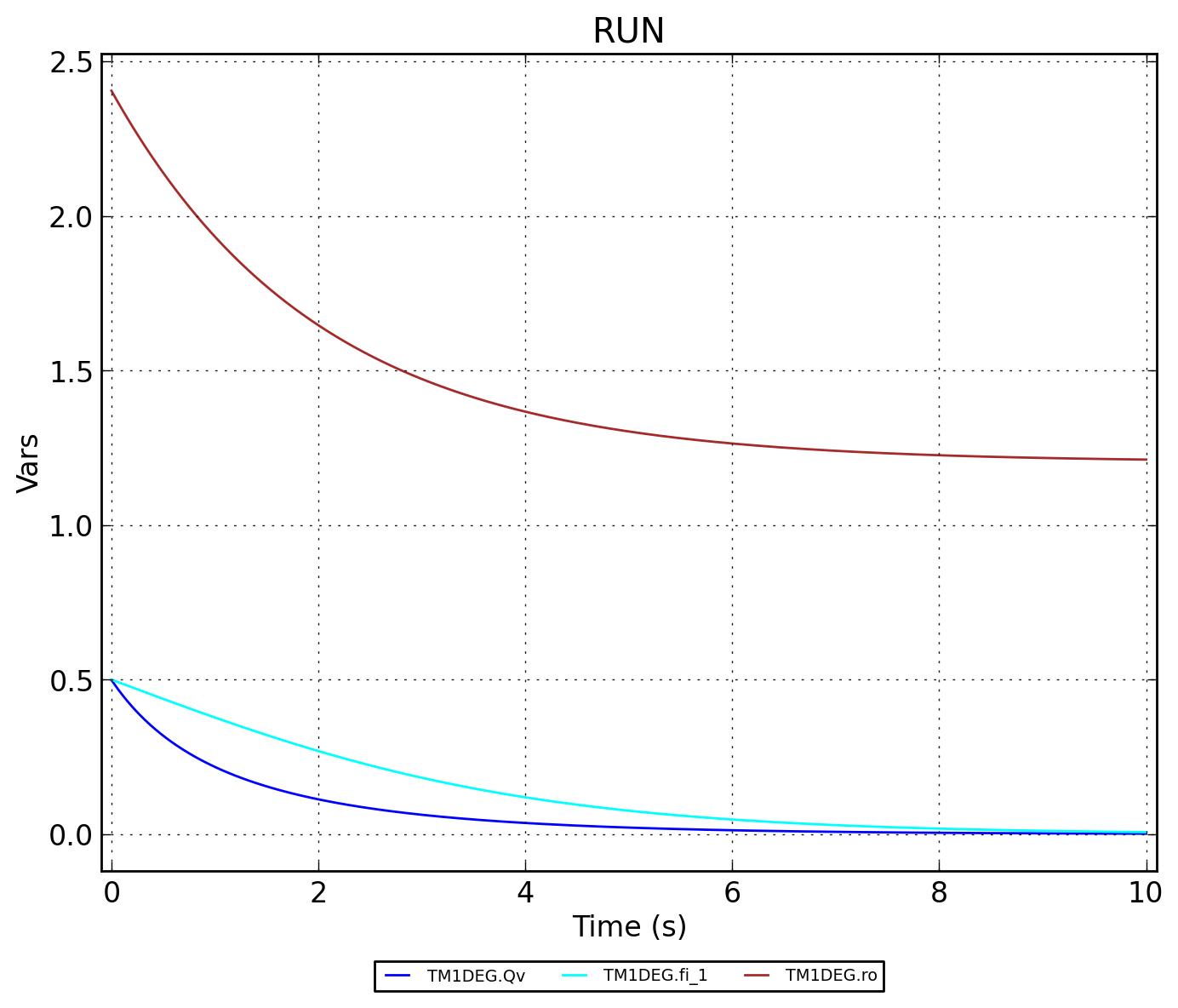

Рисунок 5 - TM1DEG.RUN
