Объект: TM1AER
Библиотека: ThermalMixture
Имя на уровне решателя: TM1AER
Аннотация: Aэратор
Обозначение:
Порты (степени свободы) компонента:
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
THMIX |
Смесевой теплогидравлический порт, вход в элемент |
2 |
Port2 |
THMIX |
Смесевой теплогидравлический порт, выход из элемента |
3 |
Port3 |
ISIGNAL |
1D управляющий порт, доля от заданного коэффициента расхода |
Пользовательские параметры модели:
№ |
Параметр |
Тип |
Описание |
Единица |
Значение по умолч. |
|---|---|---|---|---|---|
1 |
D |
real |
Гидравлический диаметр, м |
m |
0.01 |
2 |
Fluid |
Имя объекта свойств среды, - |
|||
3 |
L |
real |
Длина элемента, м |
m |
0.01 |
4 |
MDT |
real |
Коэффициент расхода, - |
0.72 |
|
5 |
Properties_port1 |
real |
Начальное давление, температура, массовая доля первой компоненты на Рort1. Па, K, - |
kg |
101325.0, 293.15, 1 |
6 |
Properties_port2 |
real |
Начальное давление, температура, массовая доля первой компоненты на Рort2. Па, K, - |
kg |
101325.0, 293.15, 0.5 |
7 |
eps |
real |
Абсолютная шероховатость, м |
m |
0.000045 |
Расчетные и измеряемые величины:
№ |
Параметр |
Описание |
Единица |
|---|---|---|---|
1 |
V_Pressure1 |
Давление на порте |
Pa |
2 |
V_SpecificEnthalpy1 |
Удельная энтальпия; |
J/kg |
3 |
V_Density1 |
Плотность рабочей среды; |
kg/m**3 |
4 |
V_Temperature1 |
Температура рабочей среды на порте; |
K |
5 |
S_MassFlow1 |
Массовый расход на порте ; |
kg/s |
6 |
S_EnthalpyFlow1 |
Поток энтальпии на порте ; |
W |
7 |
V_Pressure2 |
Давление на порте |
Pa |
8 |
V_SpecificEnthalpy2 |
Удельная энтальпия; |
J/kg |
9 |
V_Density2 |
Плотность рабочей среды; |
kg/m**3 |
10 |
V_Temperature2 |
Температура рабочей среды на порте; |
K |
11 |
S_MassFlow2 |
Массовый расход на порте ; |
kg/s |
12 |
S_EnthalpyFlow2 |
Поток энтальпии на порте ; |
W |
13 |
V_port3 |
Значение сигнала на порте (V) |
|
14 |
X_port3 |
Значение интегральной функции от сигнала на порте (X) |
|
15 |
A_port3 |
Значение производной функции от сигнала на порте (A) |
Пример использования компонента
Модель аэратора (TM1AER)
Задаёт модель аэратора — устройства, предназначенного для насыщения жидкости газом путём диспергирования газа в объёме жидкости. Элемент моделирует процессы массообмена между газовой и жидкой фазами, позволяя учитывать изменение концентрации растворённого газа в жидкости в зависимости от расхода газа, площади контакта и времени взаимодействия. Используется для моделирования систем аэрации в очистных сооружениях, систем водоподготовки, а также технологических процессов, требующих насыщения жидкости газом.
Проверка работы аэратора
Начальные данные:
Результат:
На втором порту аэратора происходит увеличение массовой доли газа в смеси. Датчик массового расхода регистрирует перетекание среды от порта 1 к порту 2.
Схема теста

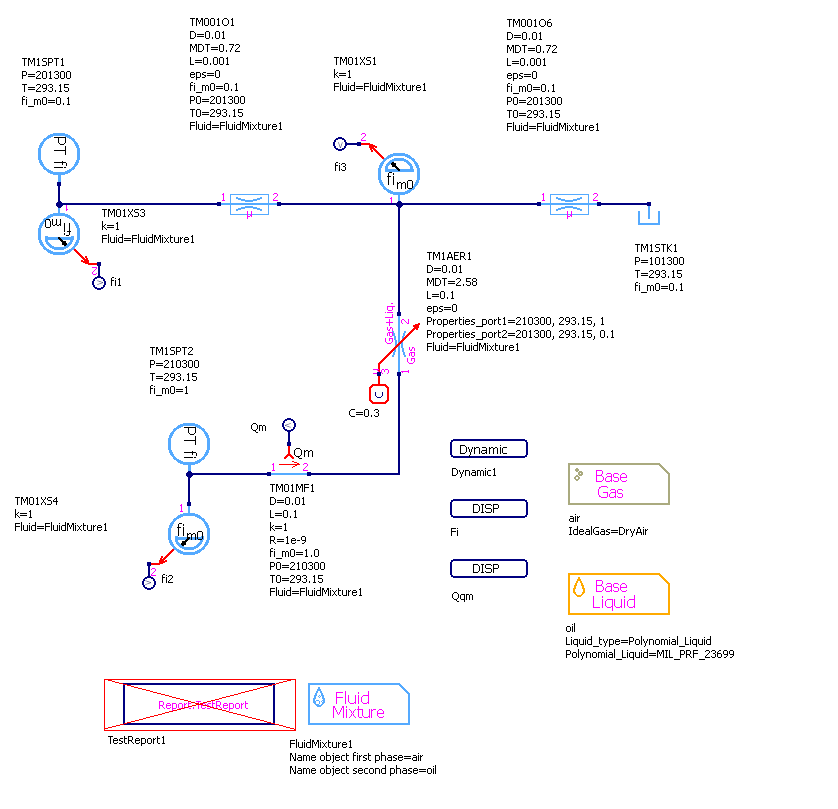

Рисунок 1 - Схема теста
Графики результатов теста

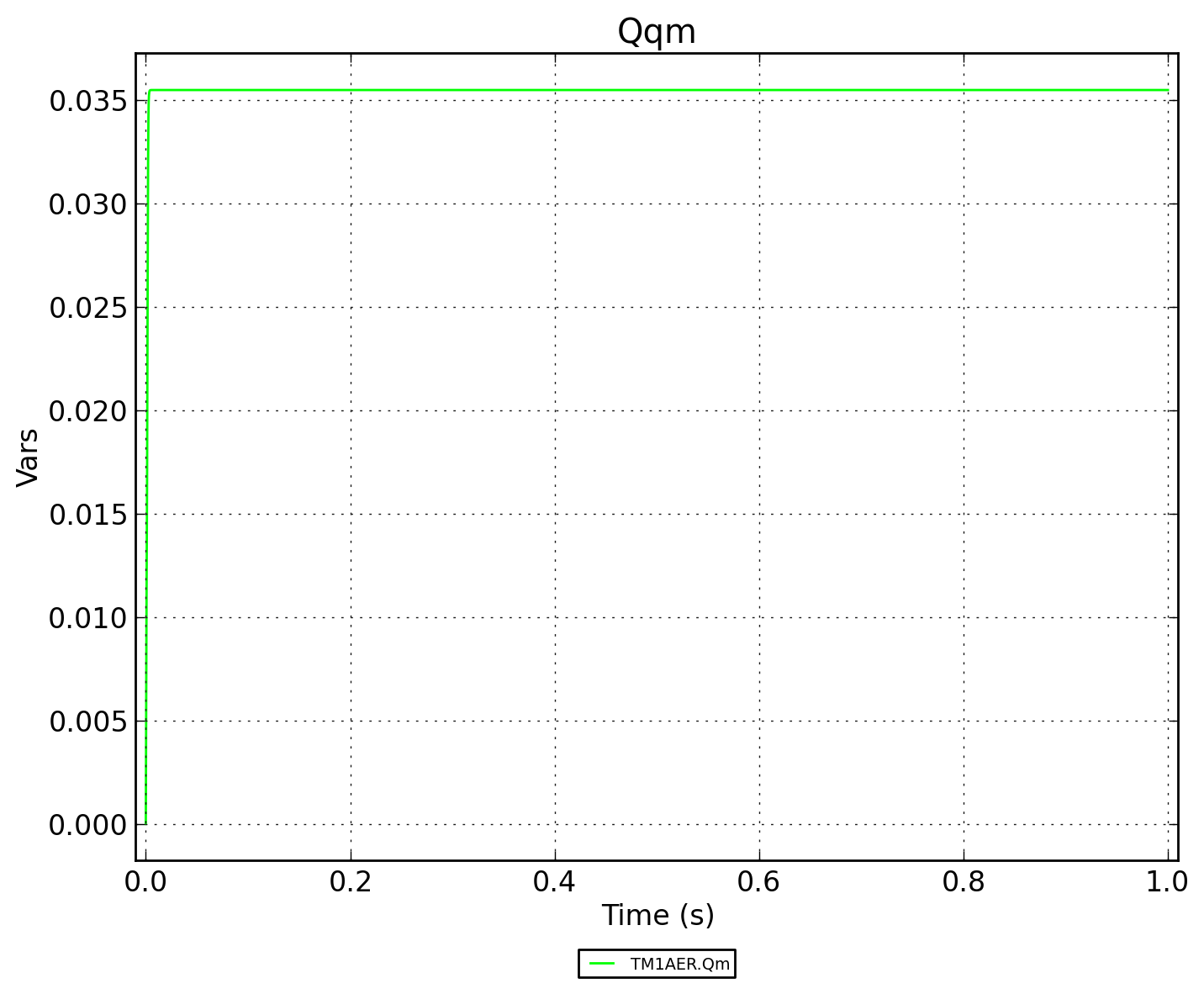

Рисунок 2 - TM1AER.Qqm

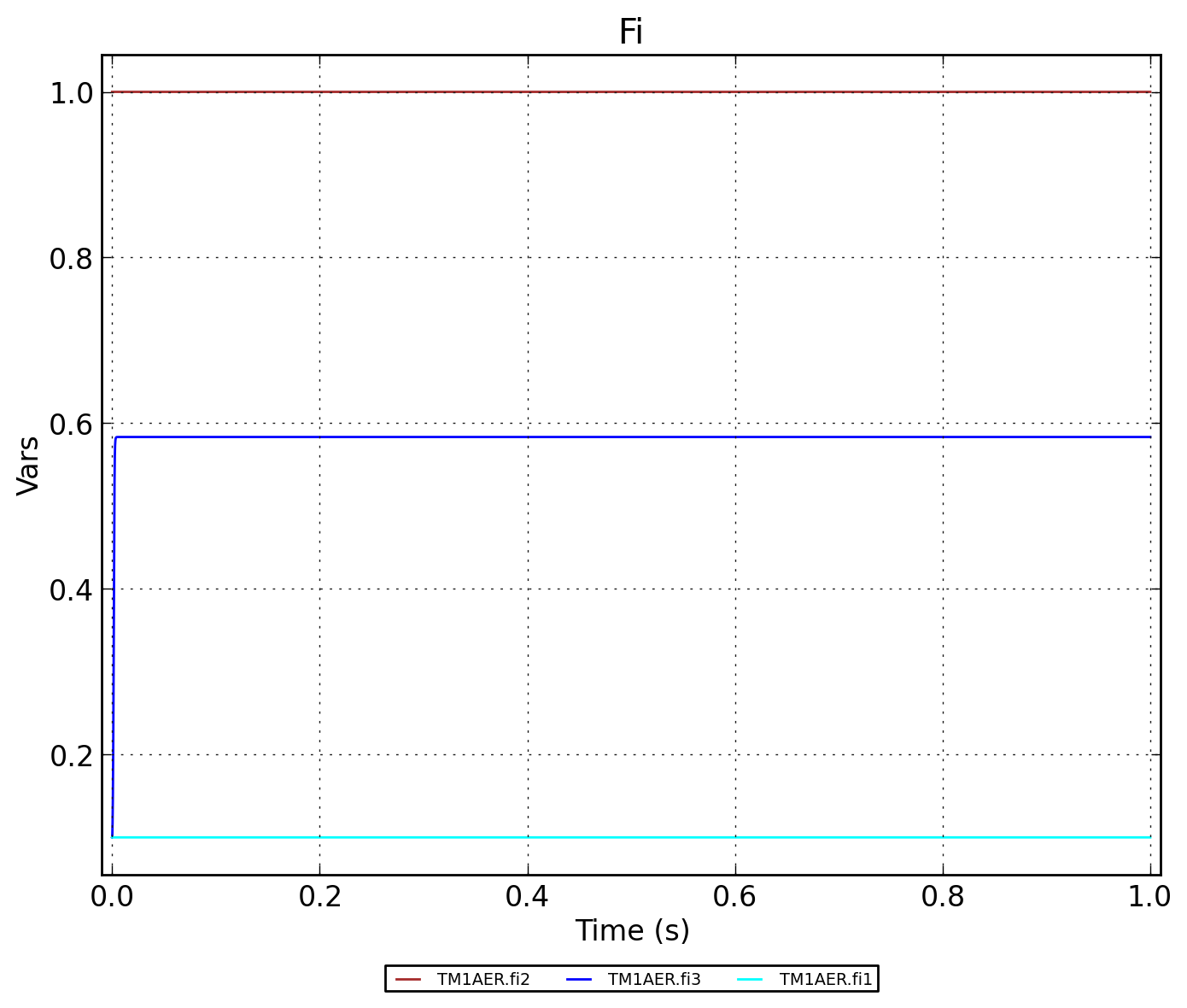

Рисунок 3 - TM1AER.Fi

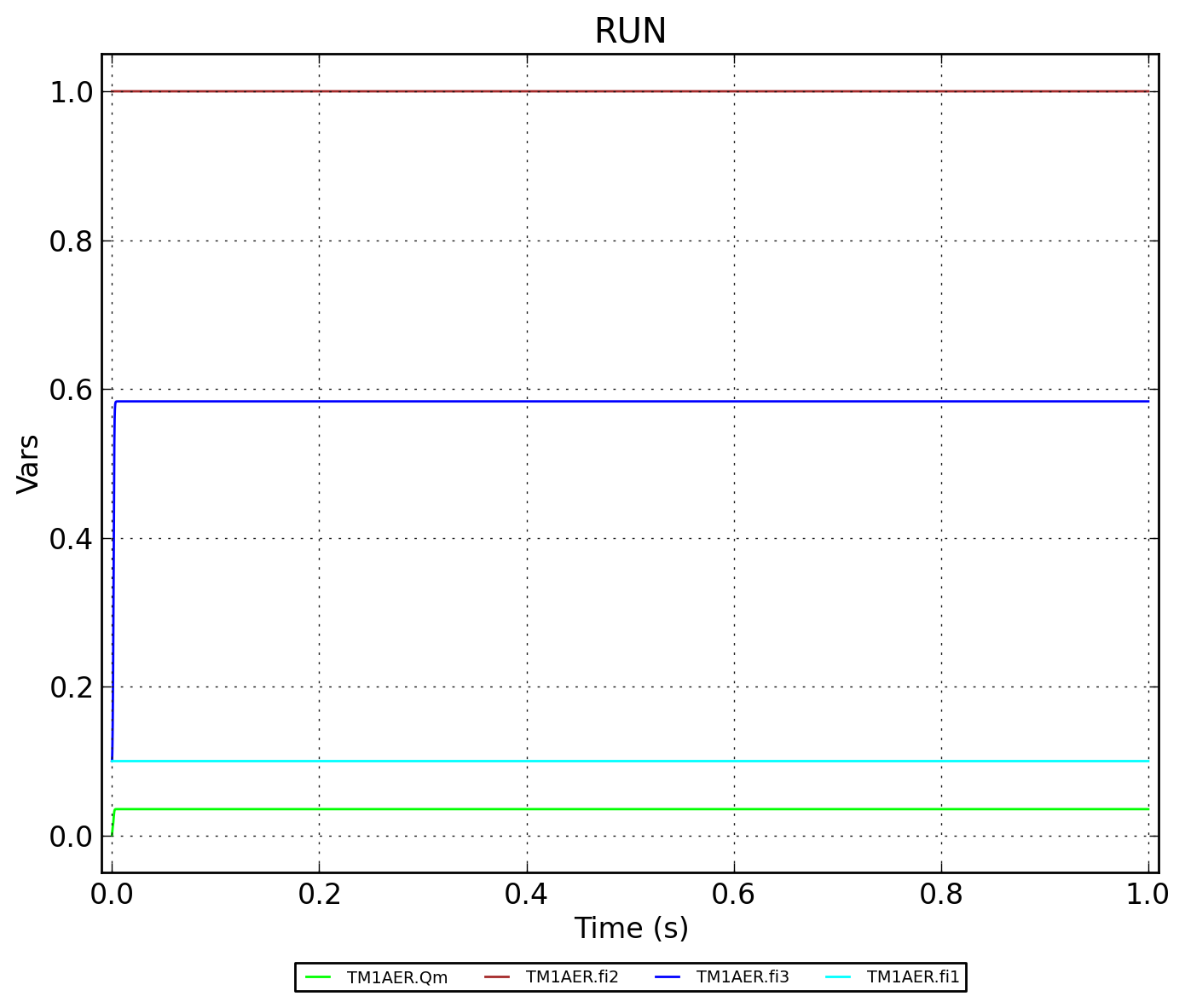

Рисунок 4 - TM1AER.RUN
