Объект: TM01RV

Библиотека: ThermalMixture

Имя на уровне решателя: TM01RV

Аннотация: Предохранительный клапан

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	THMIX	Смесевой теплогидравлический порт, вход в элемент
2	Port2	THMIX	Смесевой теплогидравлический порт, выход из элемента

Пользовательские параметры модели:

№	Параметр	Тип	Описание	Единица	Значение по умолч.
1	D	real	Гидравлический диаметр, м	m	0.01
2	Flag	string	Давление на входе; перепад давления [Pressure_inlet, Pressure_drop], -		Pressure_inlet
3	Fluid		Имя объекта свойств среды, -
4	L	real	Длина элемента, м	m	0.1
5	MDT	real	Коэффициент расхода, -		0.72
6	P0	real	Начальное давление, Па	Pa	101325
7	POT	real	Давление начала открытия, Па	Pa	101325
8	PPT	real	Давление полного открытия, Па	Pa	202650
9	T0	real	Начальная температура, K	K	293.15
10	eps	real	Абсолютная шероховатость, м	m	0.000045
11	fi_m0	real	Начальное значение массовой доли первой компонентны, -	kg	1.0

Расчетные и измеряемые величины:

№	Параметр	Описание	Единица
1	V_Pressure1	Давление на порте	Pa
2	V_SpecificEnthalpy1	Удельная энтальпия;	J/kg
3	V_Density1	Плотность рабочей среды;	kg/m**3
4	V_Temperature1	Температура рабочей среды на порте;	K
5	S_MassFlow1	Массовый расход на порте ;	kg/s
6	S_EnthalpyFlow1	Поток энтальпии на порте ;	W
7	V_Pressure2	Давление на порте	Pa
8	V_SpecificEnthalpy2	Удельная энтальпия;	J/kg
9	V_Density2	Плотность рабочей среды;	kg/m**3
10	V_Temperature2	Температура рабочей среды на порте;	K
11	S_MassFlow2	Массовый расход на порте ;	kg/s
12	S_EnthalpyFlow2	Поток энтальпии на порте ;	W

Пример использования компонента

Модель предохранительного клапана (TM01RV)

Моделирует работу автоматического пружинного предохранительного клапана прямого действия в многокомпонентных или многофазных контурах модуля ThermalMixture. Элемент предназначен для защиты технологического оборудования (баков, реакторов, трубопроводов) от аварийного превышения давления выше допустимого предела. При достижении заданного порога клапан автоматически открывается, сбрасывая избыток рабочей смеси в дренажную линию или атмосферу, а после нормализации давления закрывается, восстанавливая герметичность системы.

Пример использования: Проверка работы предохранительного клапана при увеличении давления на магистрали входного порта c 101300 Па до 301300 Па при постоянном давлении 101300 Па на выходном порту.

Начальные данные:

Параметры модели (TM01RV)

Flag = Pressure_{inlet} - Давление на входе;

перепад давления [Pressure_{inlet}, Pressure_{drop}], -

D = 0.01 - Гидравлический диаметр, м

POT = 151300 - Давление начала открытия, Па

PPT = 201300 - Давление полного открытия, Па

MDT = 0.72 - Коэффициент расхода, -

eps = 0 - Абсолютная шероховатость, м

L = 0.01 - Длина элемента, м

fi_{m0} = 0.0 - Начальное значение массовой доли первой компонентны, -

PO = 101300 - Начальное давление, Па

T0 = 293.15 - Начальная температура, К

Fluid = FluidMixture1, смесь - Имя объекта свойств среды, -

end = 3 - Время интегрирования

Результат:

Клапан начинает открываться при давлении входной магистрали \(P_{\text{inlet}} = 151\,300\text{ Па}\) и полностью открывается при \(P_{\text{inlet}} = 201\,300\text{ Па}\).

Схема теста

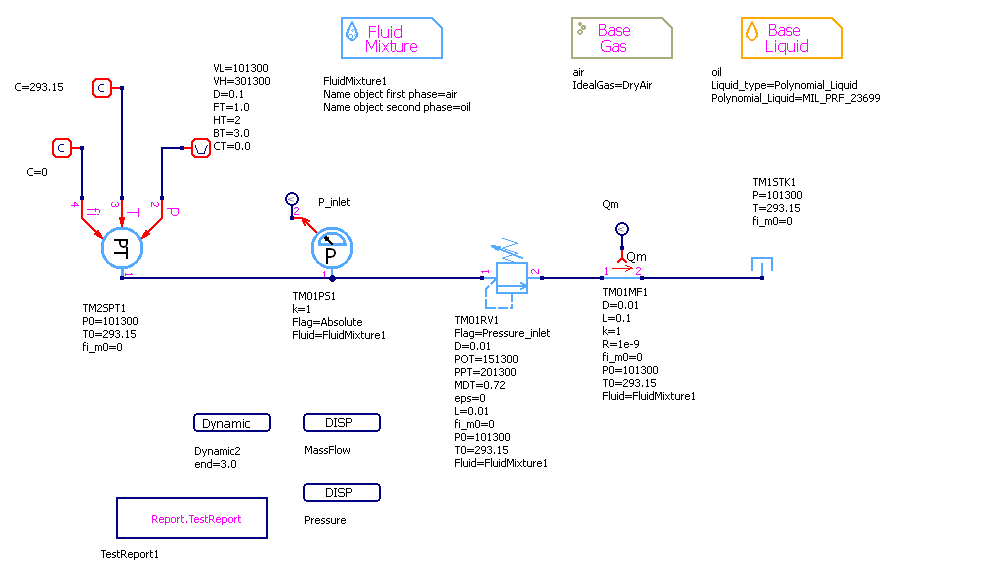

Рисунок 1 - Схема теста

Графики результатов теста

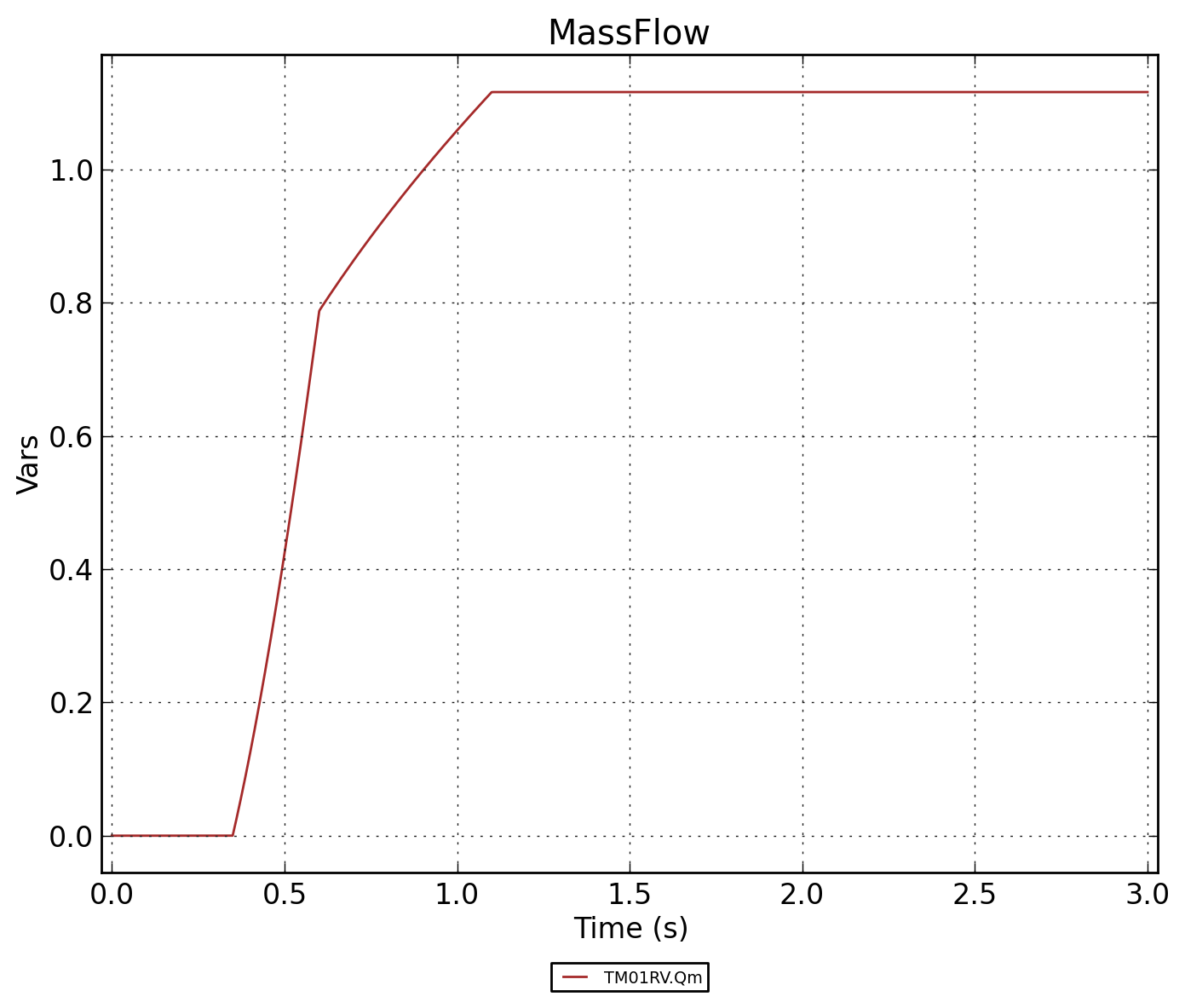

Рисунок 2 - TM01RV.MassFlow

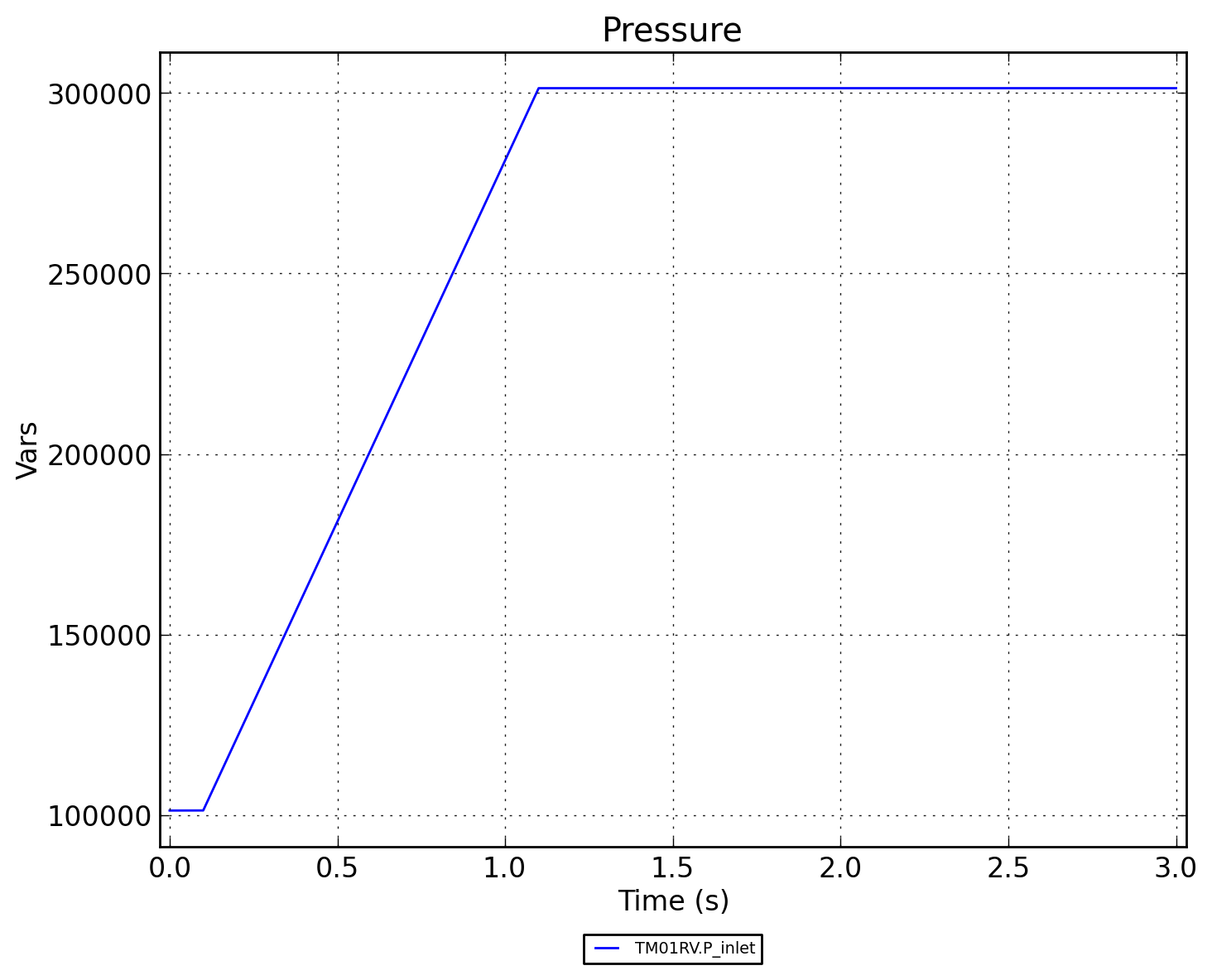

Рисунок 3 - TM01RV.Pressure

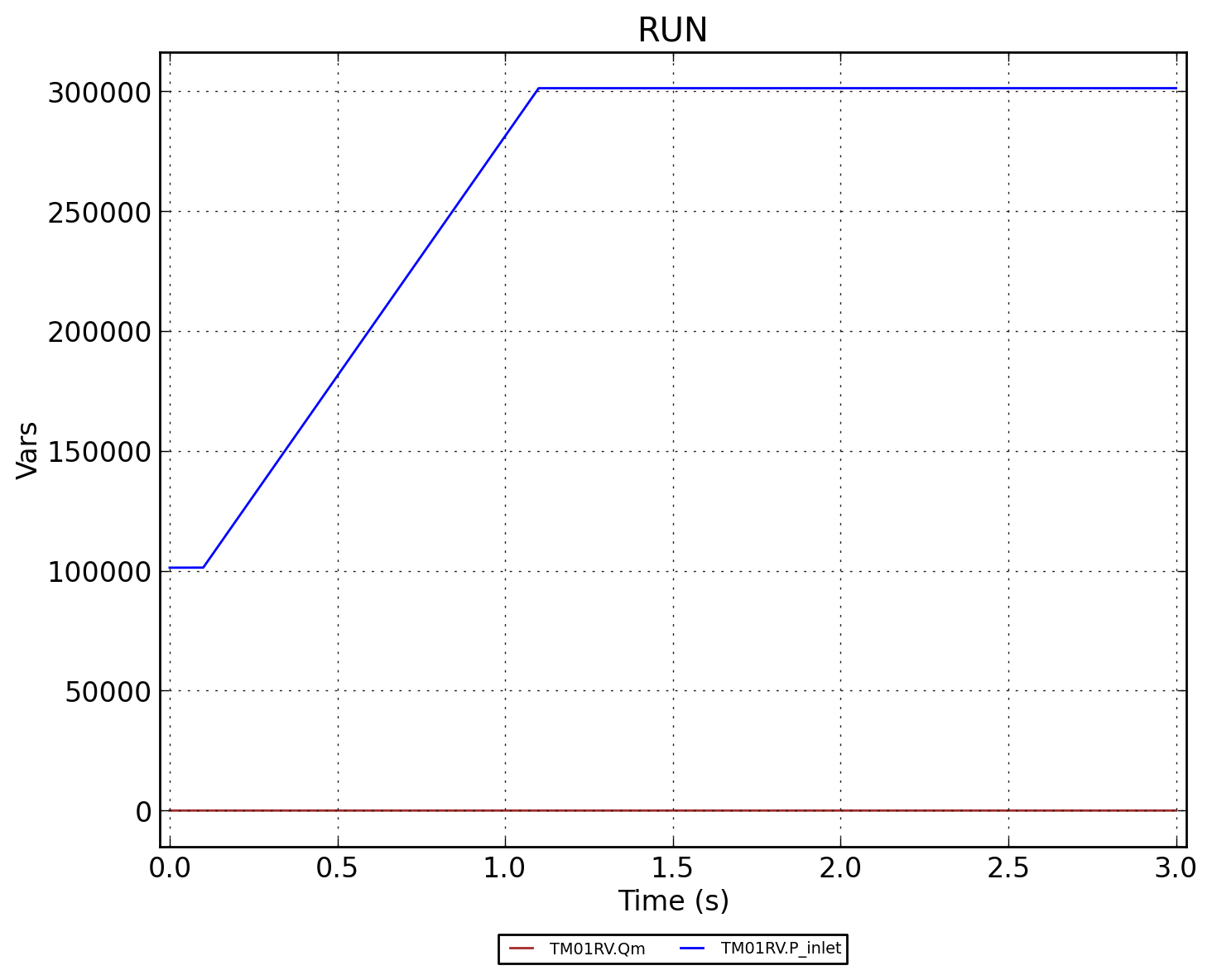

Рисунок 4 - TM01RV.RUN
