Модель: DTimer

Библиотека: Signals

Имя на уровне решателя: TSIG28

Аннотация: Задержка по времени с указанием времени переключения

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	S0	base.real	Начальное состояние	0
2	Snormal	base.real	Нормальное состояние	1
3	THs	base.real	Уровень сигнала переключения	0.5
4	dt_off	base.real	Время выключения, с	0.0
5	dt_on	base.real	Время включения, с	0.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

DTimer

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:51:00 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Модель задержки сигнала по времени с указанием времени переключения - DTimer
Параметры:
S0 - начальное состояние
Snormal - нормальноем состояние
THs - уровень сигнала переключения
dt_on - время включения, с
dt_off - время выключения, с

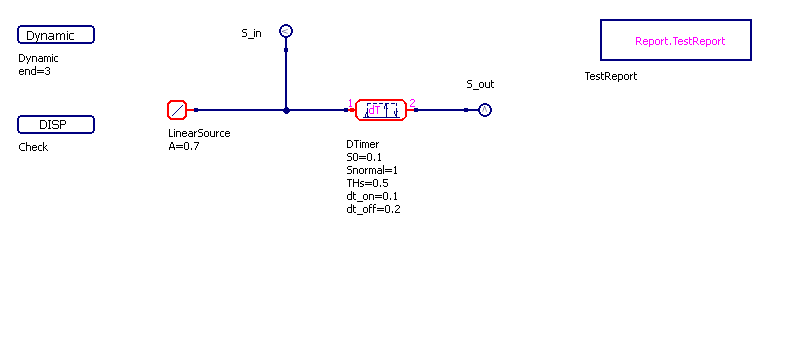

../../../../_images/DTimer.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

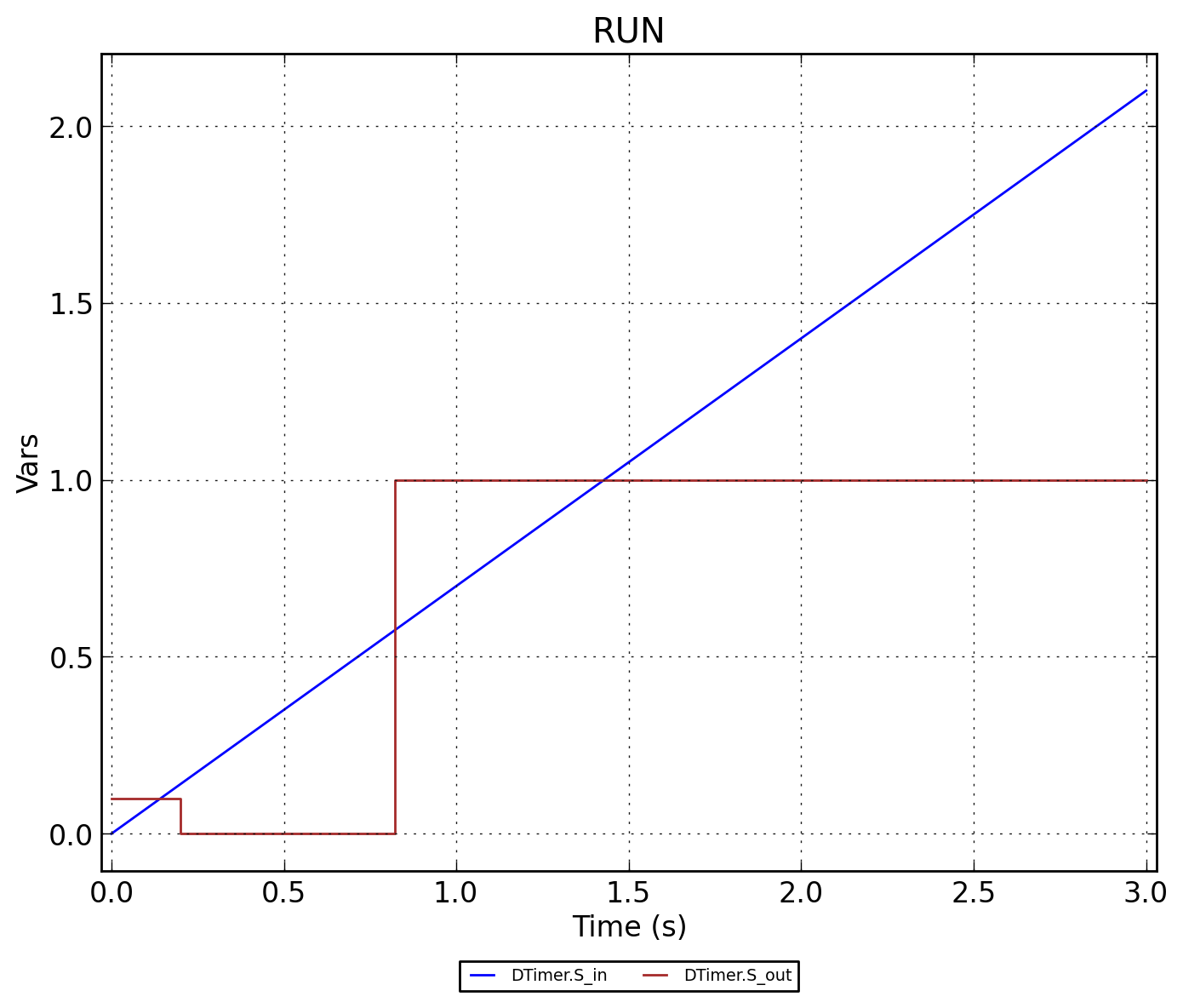

../../../../_images/DTimer.RUN.png — Рисунок 2 - DTimer.RUN

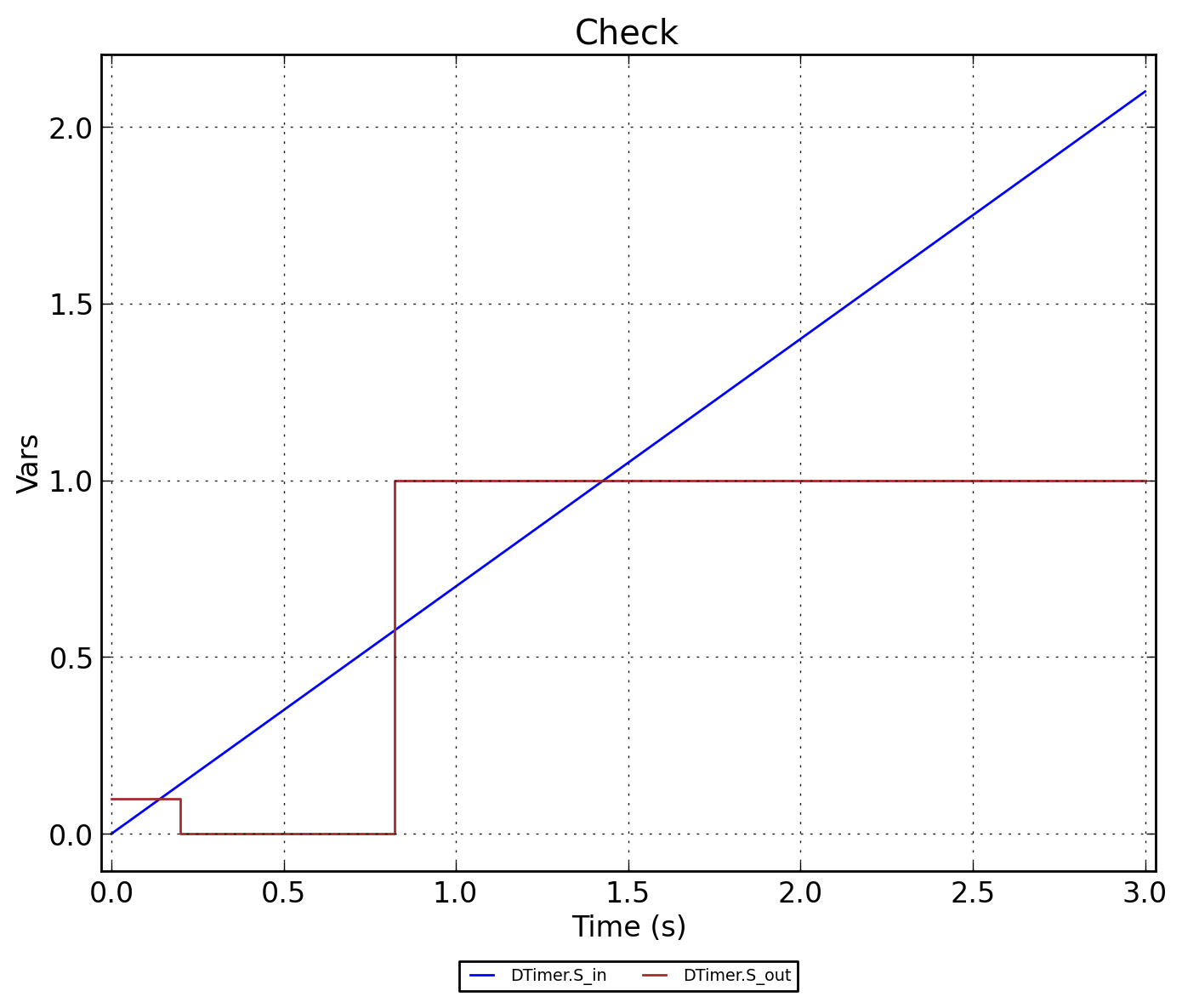

../../../../_images/DTimer.Check.png — Рисунок 3 - DTimer.Check
