Модель: PwLinearPeriod

Библиотека: Signals

Имя на уровне решателя: TSIG6

Аннотация: Периодическая кусочно-линейная зависимость от входного сигнала

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Curve	base.Diagram	Зависимость от входного сигнала	0.0,0.0,1.0,1.0
2	K	base.real	Коэффициент усиления сигнала	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	PwLinearPeriod
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:41:32 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Периодическая линейно-кусочная зависимость от входного сигнала (PwLinearPeriod).

Циклическое преобразование выходного сигнала в зависимости от формы входящего.
Формат записи значений Curve [x0, y0, x1, y1, x2, y2,... x-n, y-n].
Где x-n - входное значение на порту 1.
Главное отличие от PwLinear - повторение цикла задаваемого кусочно-линейного выходного сигнала.

Начальные данные:
А=1 - Коэффициент пропорциональности сигнала линейно возрастающего сигнала

К=1 - Коэффициент усиления сигнала:
Curve=0,0,1,1,2,1,3,2,4,0 - Зависимость от входного сигнала

Время интегрирования: end=4

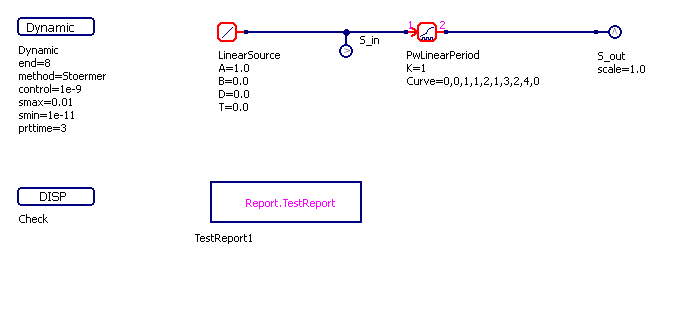

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

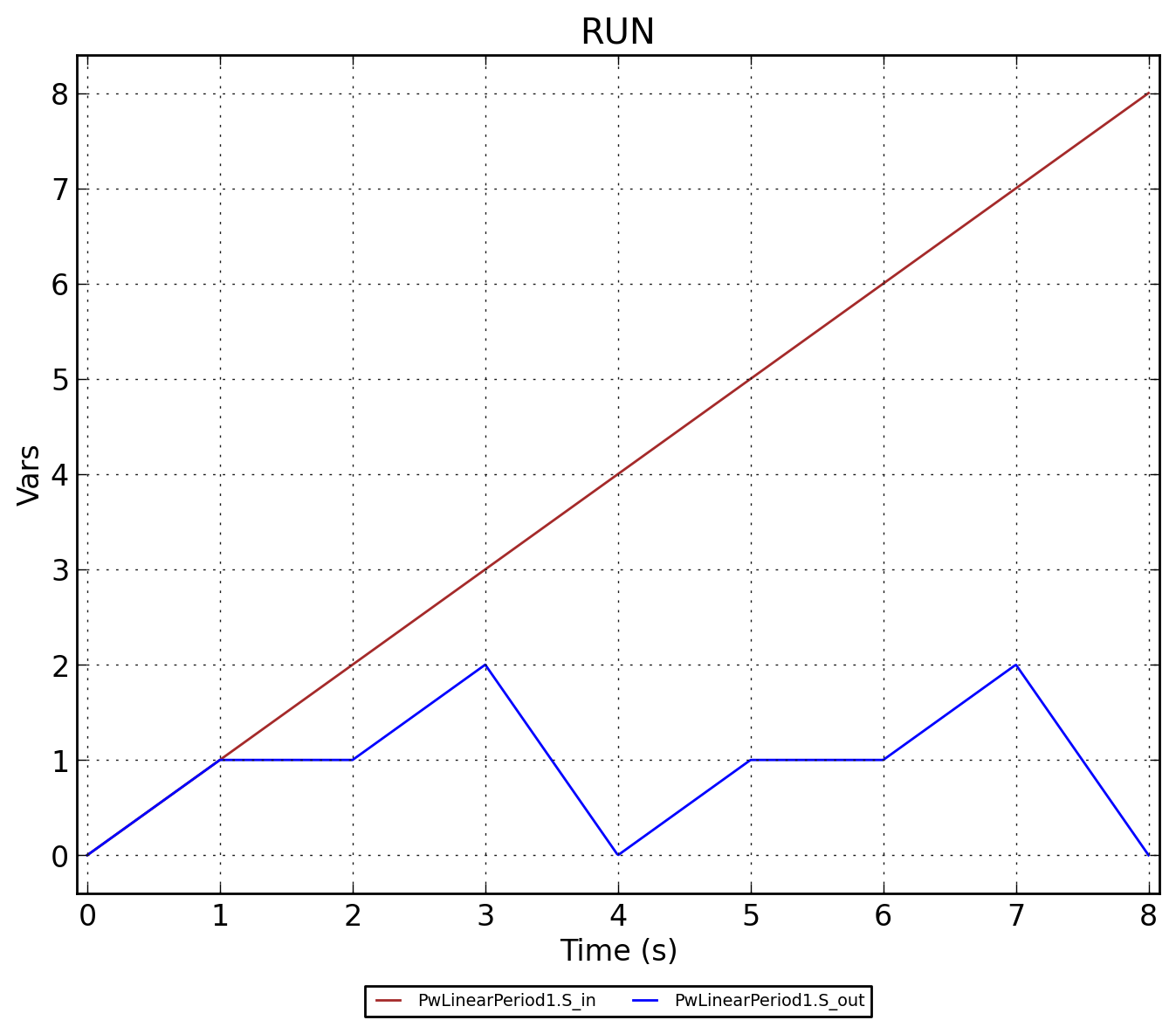

Рисунок 2 - PwLinearPeriod1.RUN

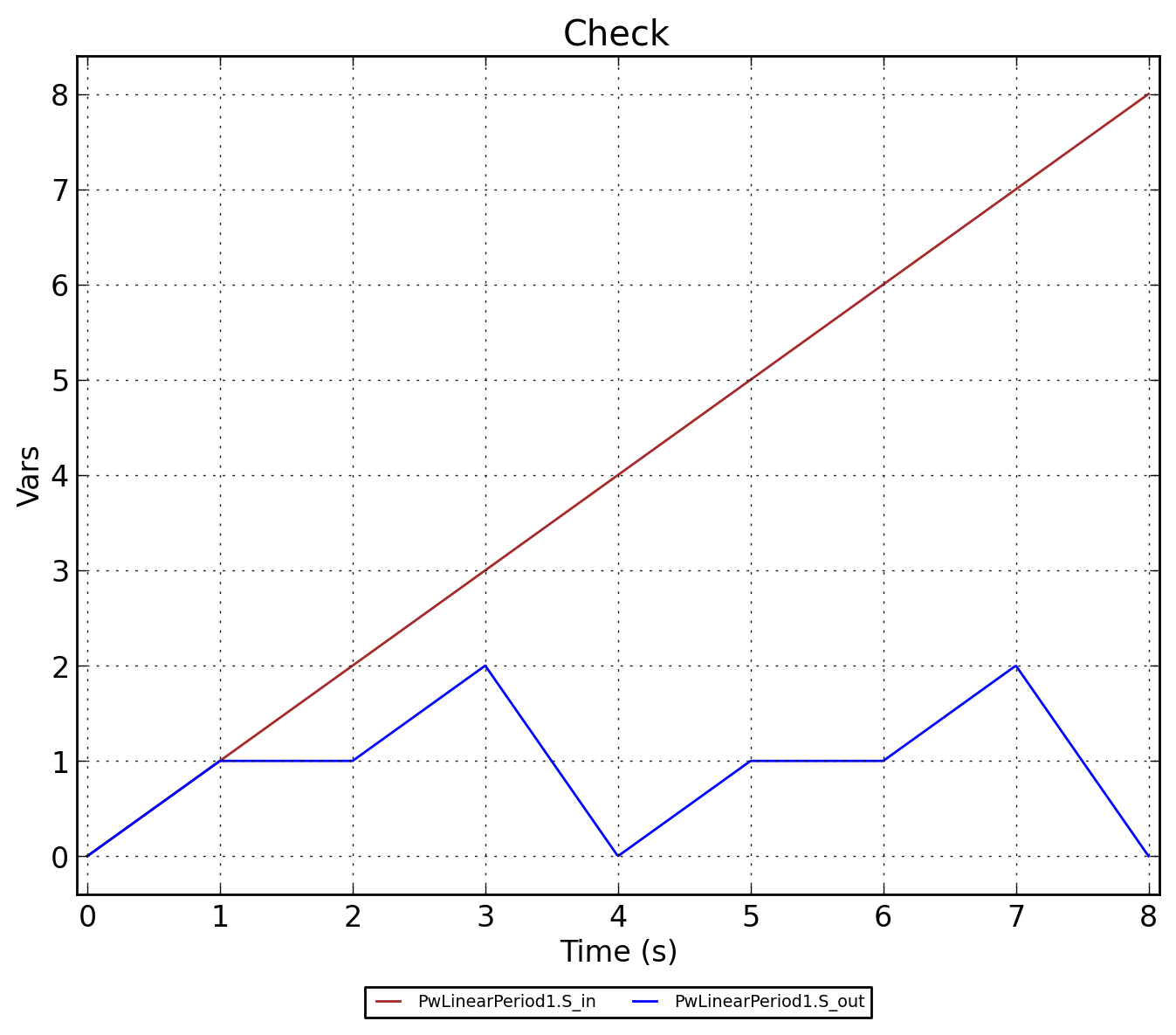

Рисунок 3 - PwLinearPeriod1.Check
