Модель: RateLimiter

Библиотека: Signals

Имя на уровне решателя: TSIG9

Аннотация: Модель ограничения скорости сигнала

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	VH	base.real	Верхний уровень скорости сигнала	1
2	VL	base.real	Нижний уровень скорости сигнала	-1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	RateLimiter
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:43:18 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель ограничения скорости сигнала (RateLimiter)
Изменение формы сигнала при параметризации элемента преобразования.
Исодный сигнал проходит через преобразователь сигнала, датчик V1 считывает
исходный сигнал, V2 - сигнал на выходе.

Исходные данные (баз):
Верхний уровень скорости сигнала: VH=1
Нижний уровень скорости сигнала: VL=-1

Пассивный уровень: VL = 0
Активный уровень: VH = 1
Начальная задержка: D = 0
Продолжительность переднего фронта импульса: FT = 1
Продолжительность вершины импульса: HT = 1
Продолжительность заднего фронта импульса: BT = 1
Продолжительность цикла: CT = 3

Время интеграции end=3

Результат: Параметр VH изменяет скорость нарастания сигнала в интервале времени,
за который исходный сигнал достигает максиального значения. Параметр VL - скорость
снижения уровня сигнала, в соответствующем интервале времени, при условии, что VL
имеет отрицательное значение.
Значения VH < 1 и VL < 1
Данные условия применимы к исходному сигналу, имеющему линейную закономерность.

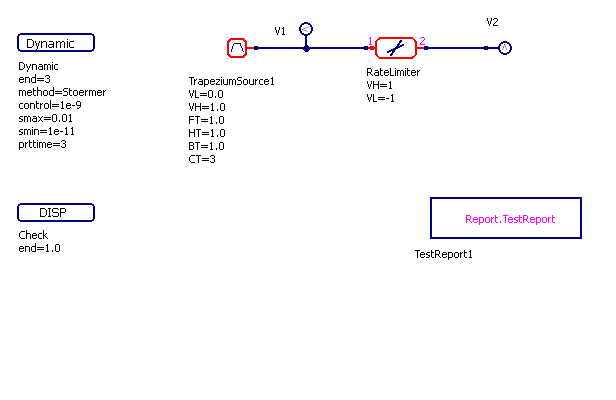

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - RateLimiter.RUN

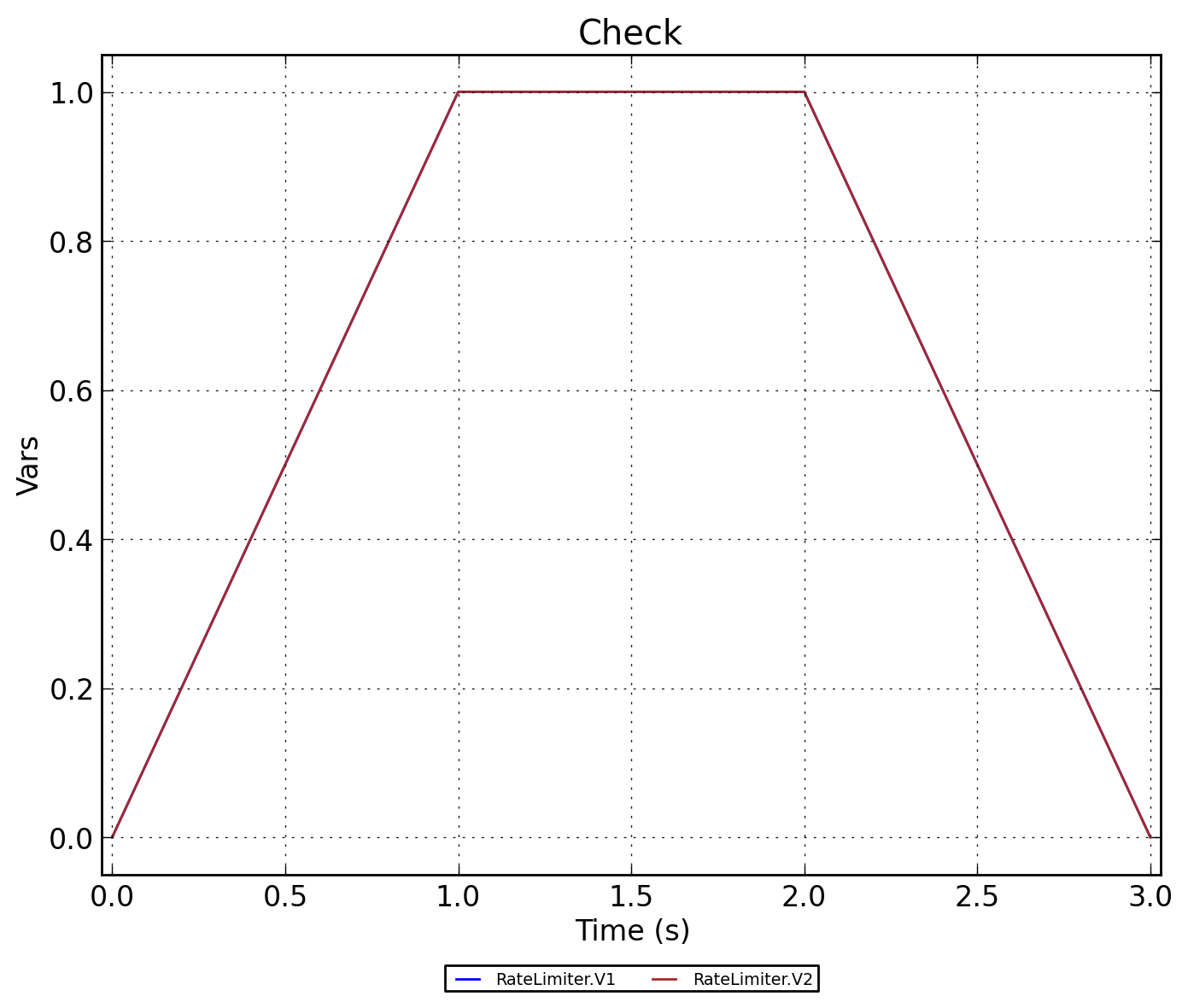

Рисунок 3 - RateLimiter.Check
