Модель: VariableSaturation
Библиотека: Signals
Имя на уровне решателя: TSIG8
Аннотация: Модель переменного насыщения
Обозначение:
Описание модели
№ |
Обозначение порта |
Тип |
Наименование порта |
|---|---|---|---|
1 |
Port1 |
base.DOF1 |
Сигнальный входной порт |
2 |
Port2 |
base.DOF1 |
Сигнальный входной порт |
3 |
Port3 |
base.DOF1 |
Сигнальный входной порт |
4 |
Port4 |
base.DOF1 |
Сигнальный выходной порт |
№ |
Параметр |
Тип |
Описание |
Значение по умолч. |
|---|---|---|---|---|
1 |
K |
base.real |
Коэффициент усиления сигнала |
1 |
Результаты тестирования
www.laduga.com
Глава 1. Заданные параметры теста
Название тестируемого компонента
VariableRateLimiter
Модуль тестируемого компонента
Signals
Дата тестирования
Thu Mar 12 18:39:08 2026
Результат
OK
Глава 2. Схема тестируемого объекта
Схема тестирования: Модель переменного насыщения (VariableSaturation)
Сигнал синусоидальной формы проходит через компонент насыщения сигнала.
Датчики V2, V3 и V4 считывают входящие сигналы.
V1 - преобразованный сигнал.
Исходный сигнал - синусоидальный.
Постоянные сигналы -Const1 и Const2 - переменные ограничивающие сигналы.
Исходные данные:
Исходный сигнал: SinusSource
Амплитуда: A=1
Период: T=1
Начальная фаза: F=0
Постоянная составляющая сигнала: V0=0
Начальная задержка; D=0
Число тимпульсов: N=0
Период повтора импульсов: P=0
Сигнал ограничения 1: Const1
Значение константы C=0
Сигнал ограничения 2: Const2
Значение константы C=0
Время интеграции end=1
Коэффициенты усиления сигнала К=1
Результат: Преобразованный сигнал равен нулю. т.к. диапазон обрезки сигнала образуемый двумя сигналами ограничений =0.

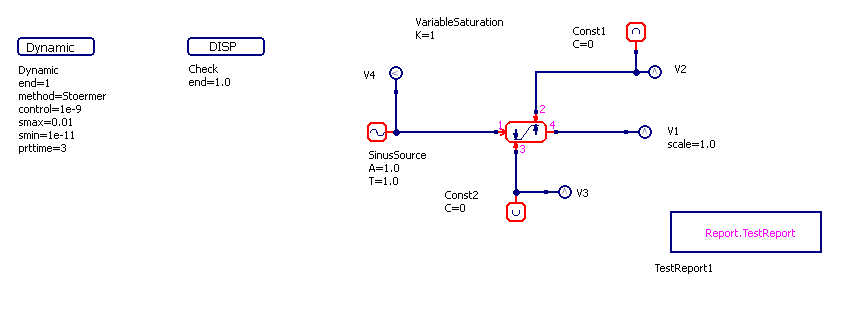

Рисунок 1 - Схема теста
Глава 3. Графики результатов теста
Рисунок 2 - VariableSaturation.RUN

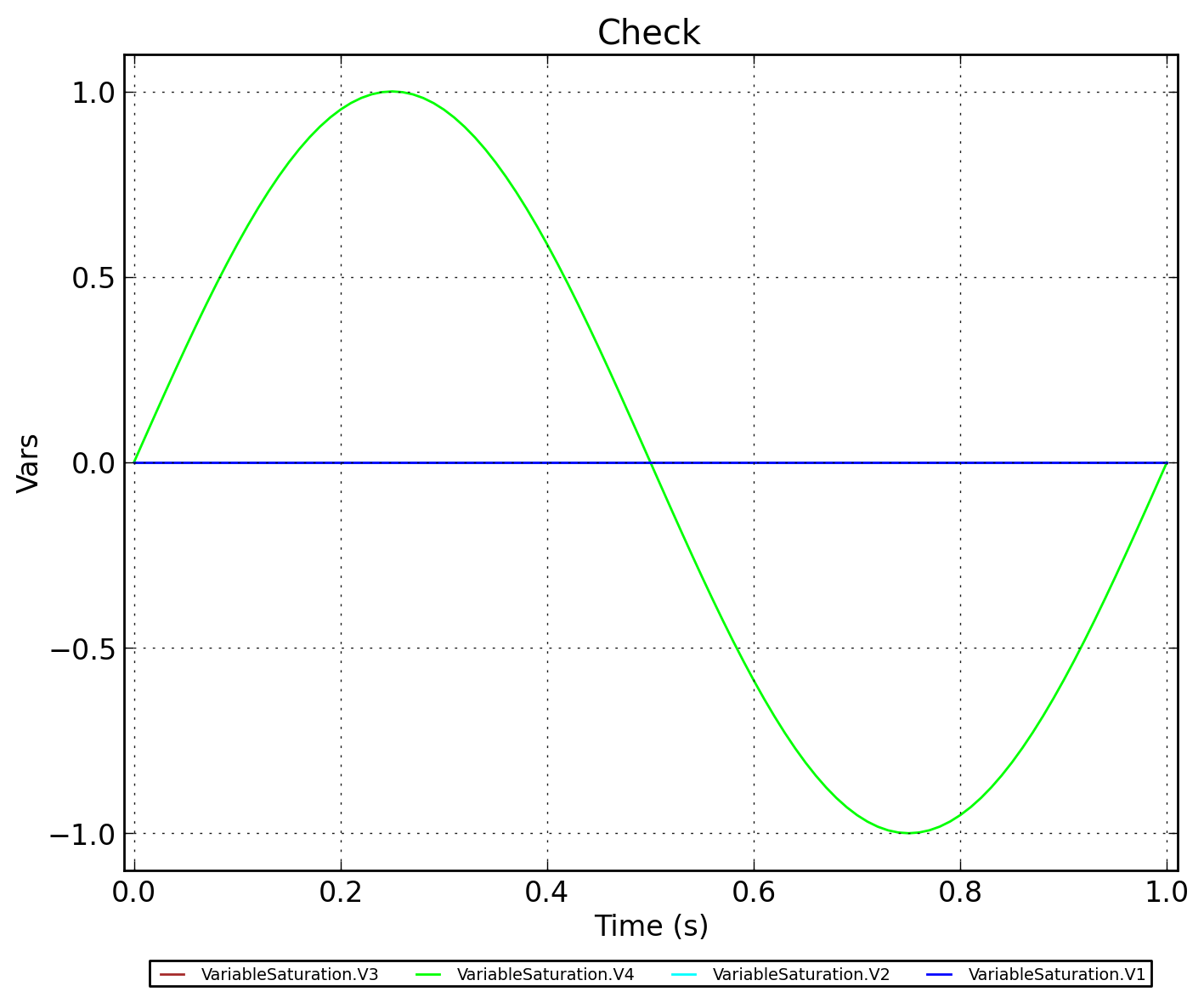

Рисунок 3 - VariableSaturation.Check
