Модель: Sub

Библиотека: Signals

Имя на уровне решателя: MATH2

Аннотация: Вычитание

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (вычитатель)
2	Port2	base.DOF1	Сигнальный входной порт (вычитаемое)
3	Port3	base.DOF1	Сигнальный выходной порт (результат)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Sub
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:41:46 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель вычитания (Sub)

Исходный сигнал проходит через компонент вычитания.
Датчик V - считывает преобразованный сигнал.
Исходный сигнал - постоянный Const1 и Const2.

Исходные данные (баз):

Значение константы 1 С=3

Значение константы 2 С=5

Время интеграции end=1

Коэффициенты усиления сигнала К=1

Результат: Уровень преобразованного сигнала образуется путем вычитания из Const1 значения Const2.

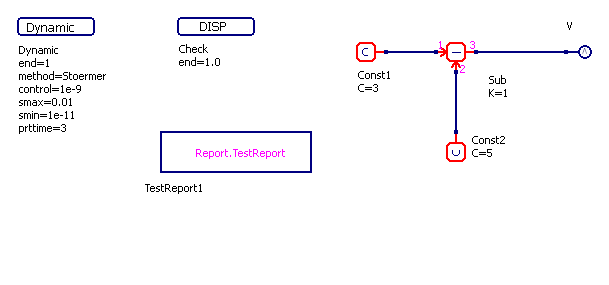

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - Sub.RUN

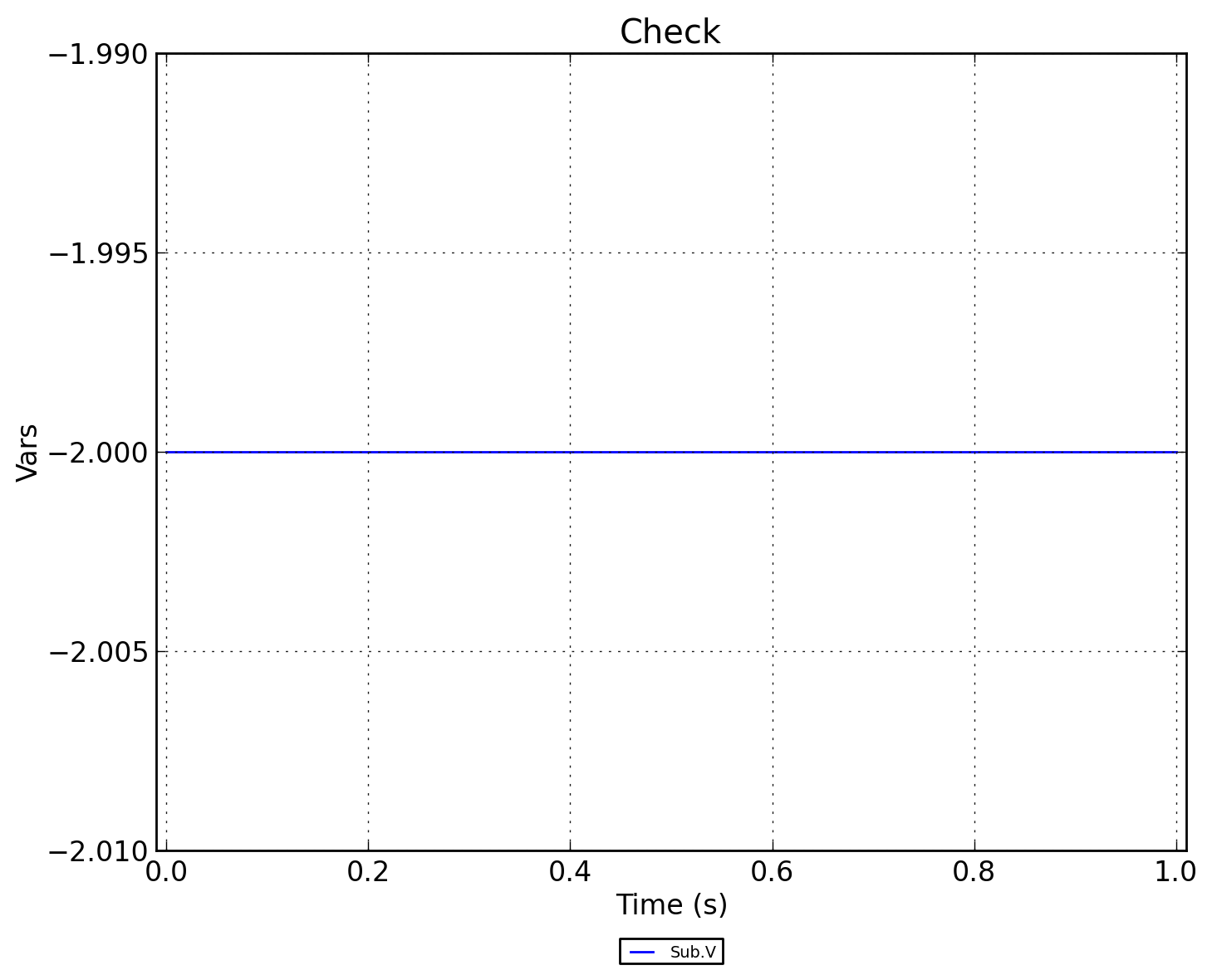

Рисунок 3 - Sub.Check
