Модель: Sum

Библиотека: Signals

Имя на уровне решателя: MATH1

Аннотация: Суммирование сигналов

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (сигнал 1)
2	Port2	base.DOF1	Сигнальный входной порт (сигнал 2)
3	Port3	base.DOF1	Сигнальный выходной порт (результат)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Sum
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:42:15 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель суммирования сигналов (Sum)

Исходный сигнал проходит через компонент суммирования сигнала.
Датчик V - считывает преобразованный сигнал.
Исходный сигнал - постоянный Const1 и Const2.

Исходные данные (баз):

Значение константы 1 С=1

Значение константы 2 С=3

Время интеграции end=1

Коэффициенты усиления сигнала К=1

Результат: Уровень преобразованного сигнала образуется путем суммирования исходных Const1 и Const2.

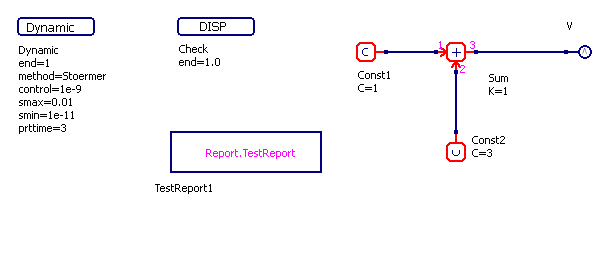

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - Sum.RUN

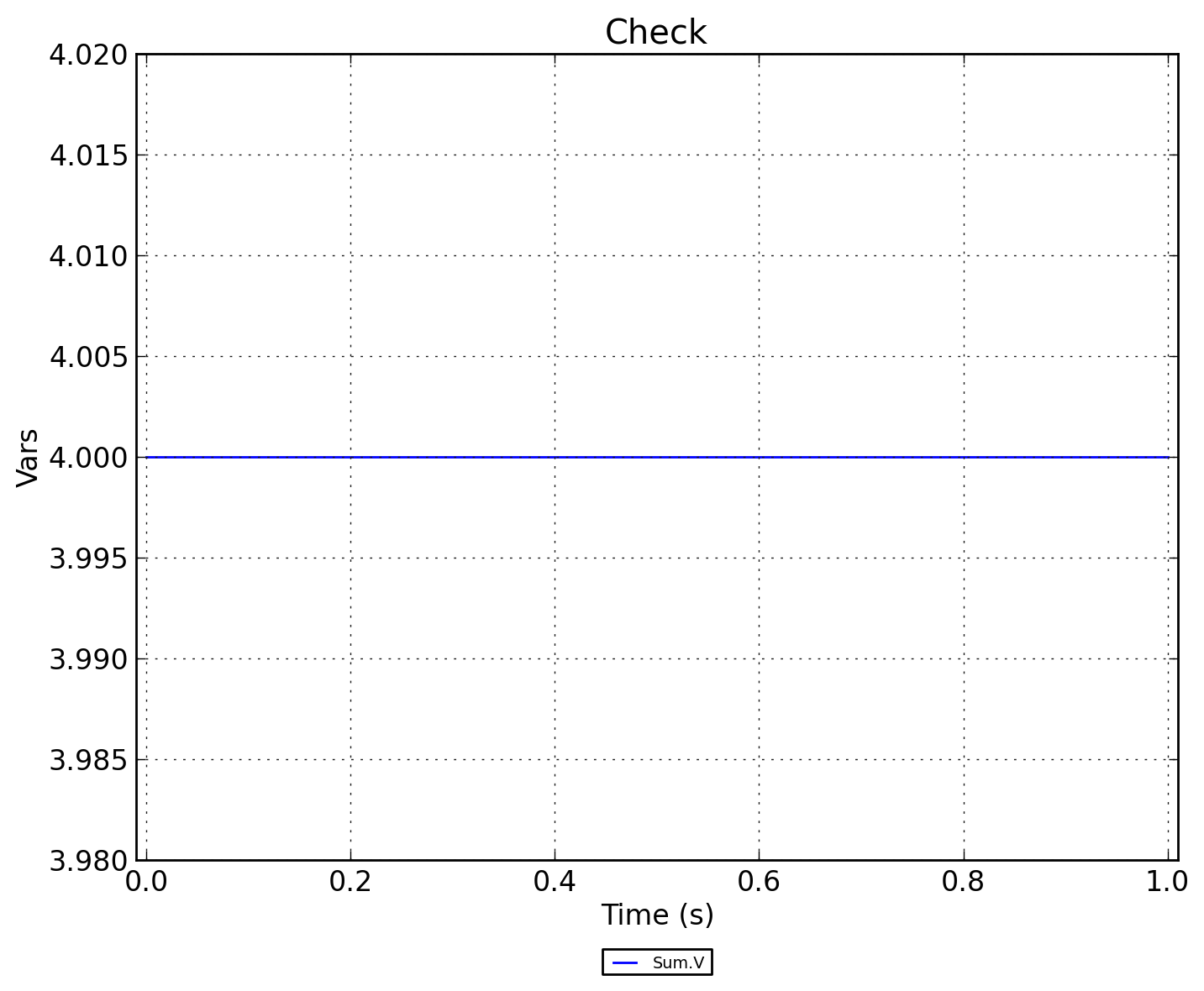

Рисунок 3 - Sum.Check
