Модель: Mux

Библиотека: Signals

Имя на уровне решателя: MATH25

Аннотация: Модель мультиплексора

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (1-й канал)
2	Port2	base.DOF1	Сигнальный входной порт (2-й канал)
3	Port3	base.DOF1	Сигнальный порт (сигнал управления)
4	Port4	base.DOF1	Сигнальный выходной порт (результат)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Thresh	base.real	Пороговое значение сигнала	0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Mux
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:47:12 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель мультиплексора (Mux)

Мультиплексор — это комбинационное логическое устройство, предназначенное для коммутации одного из нескольких входных сигналов на общий выход.
Выбор конкретного информационного входа осуществляется с помощью управляющего  порта 3 (State).
Пороговое значение Thresh определяет границу переключения между портами 1 и 2.

Начальные данные:
S1 - синусоидальный сигнал
S2 - Линейный возрастающий сигнал (циклический - пила)
Thresh=0 - Пороговое значение сигнала

State - управляющий сигнал:
State > 0 (Thresh = 0) -> S out = LinearSource
State < 0 (Thresh = 0) -> S out = SinusSource

Время интеграции end=4

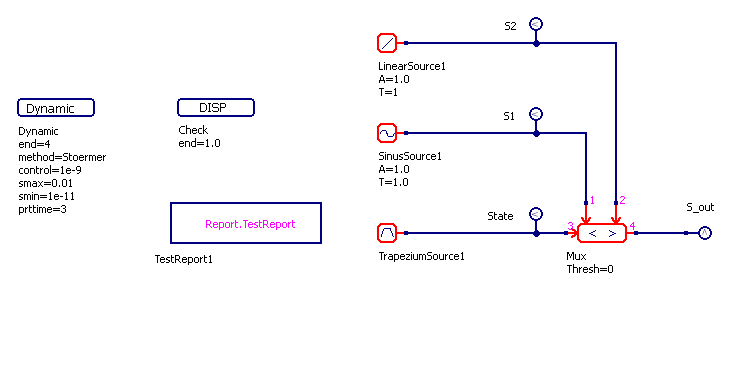

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - Mux.RUN

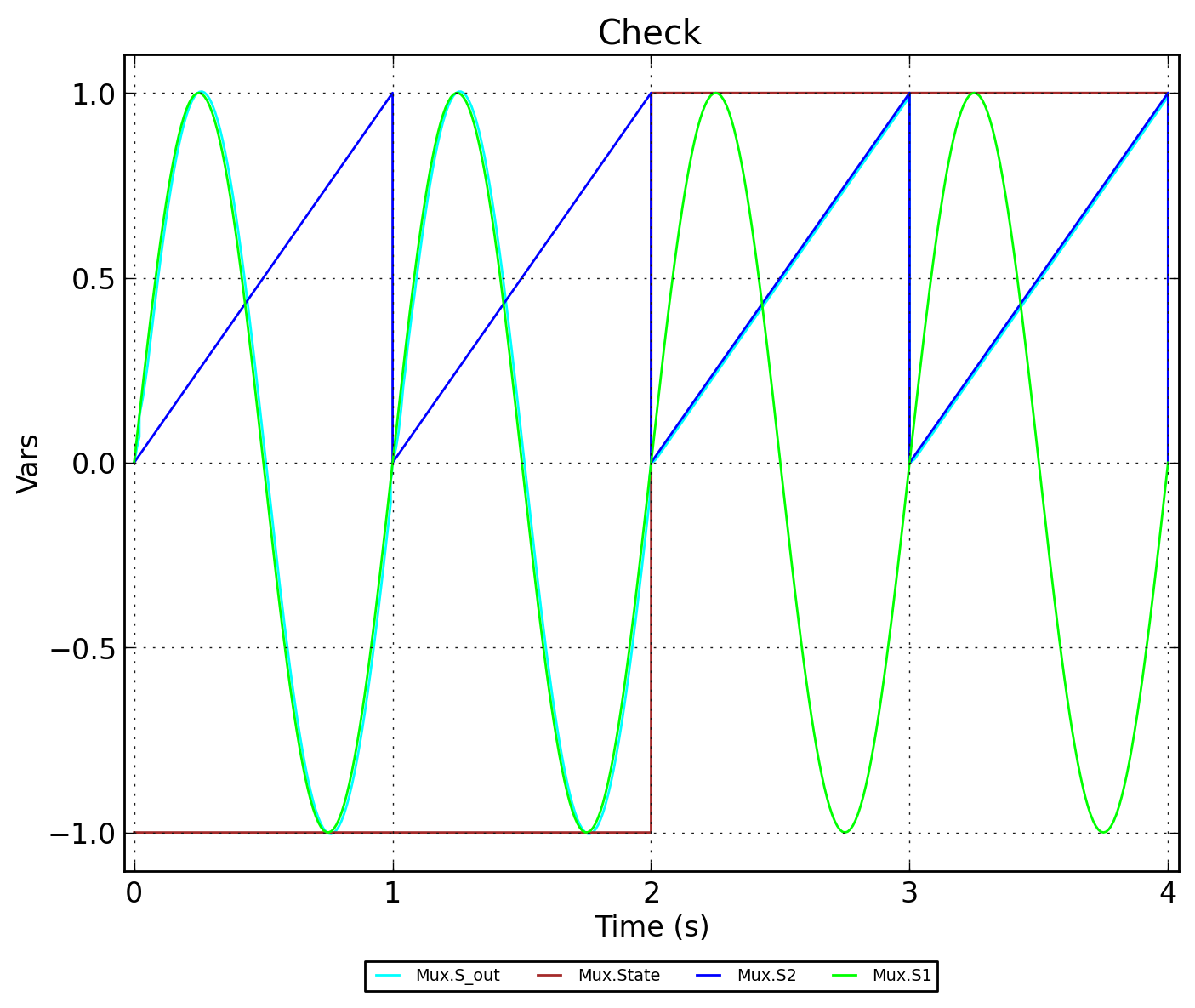

Рисунок 3 - Mux.Check
