Модель: Threshold

Библиотека: Signals

Имя на уровне решателя: MATH8

Аннотация: Пороговая функция

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Thresh	base.real	Пороговое значение сигнала	0
2	VH	base.real	Верхнее значение выходного сигнала	1
3	VL	base.real	Нижнее значение выходного сигнала	0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

Threshold1

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:46:20 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Пороговая функция Threshold

Thresh - пороговое значение сигнала
VL - нижнее значение выходного сигнала
VH - верхнее значение выходного сигнала

Согласно заданным параметрам, входное значение сигнала,
при преодолении значения Thresh, задает выходное значение
сигнала равным VH. При преодолении порогового значения
(из 0 в отрицательное), задает выходное значение равным VL

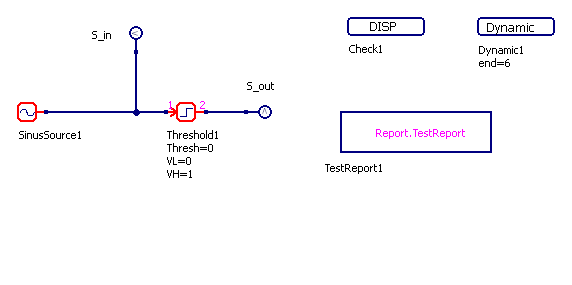

../../../../_images/Threshold.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

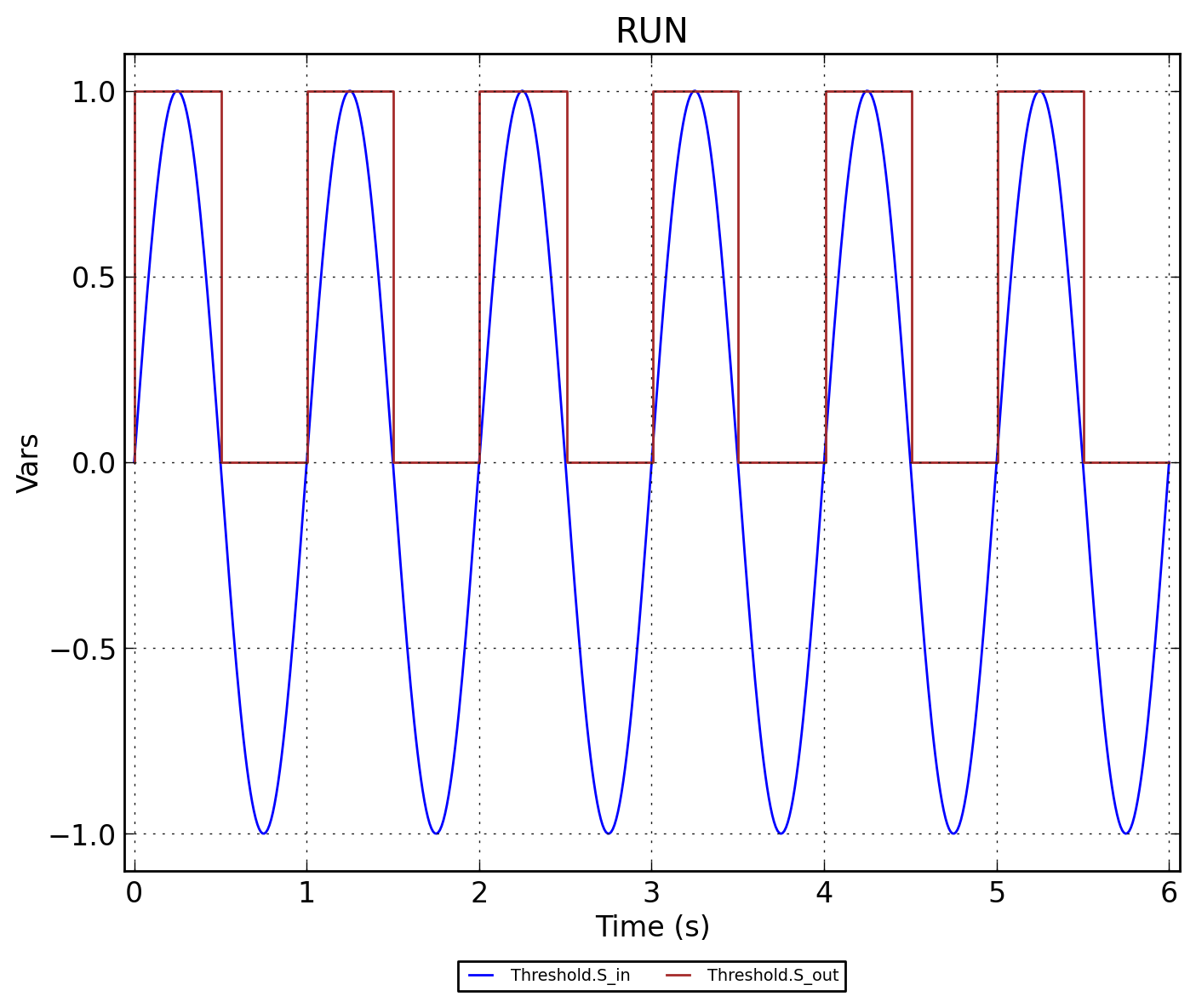

../../../../_images/Threshold.RUN.png — Рисунок 2 - Threshold.RUN

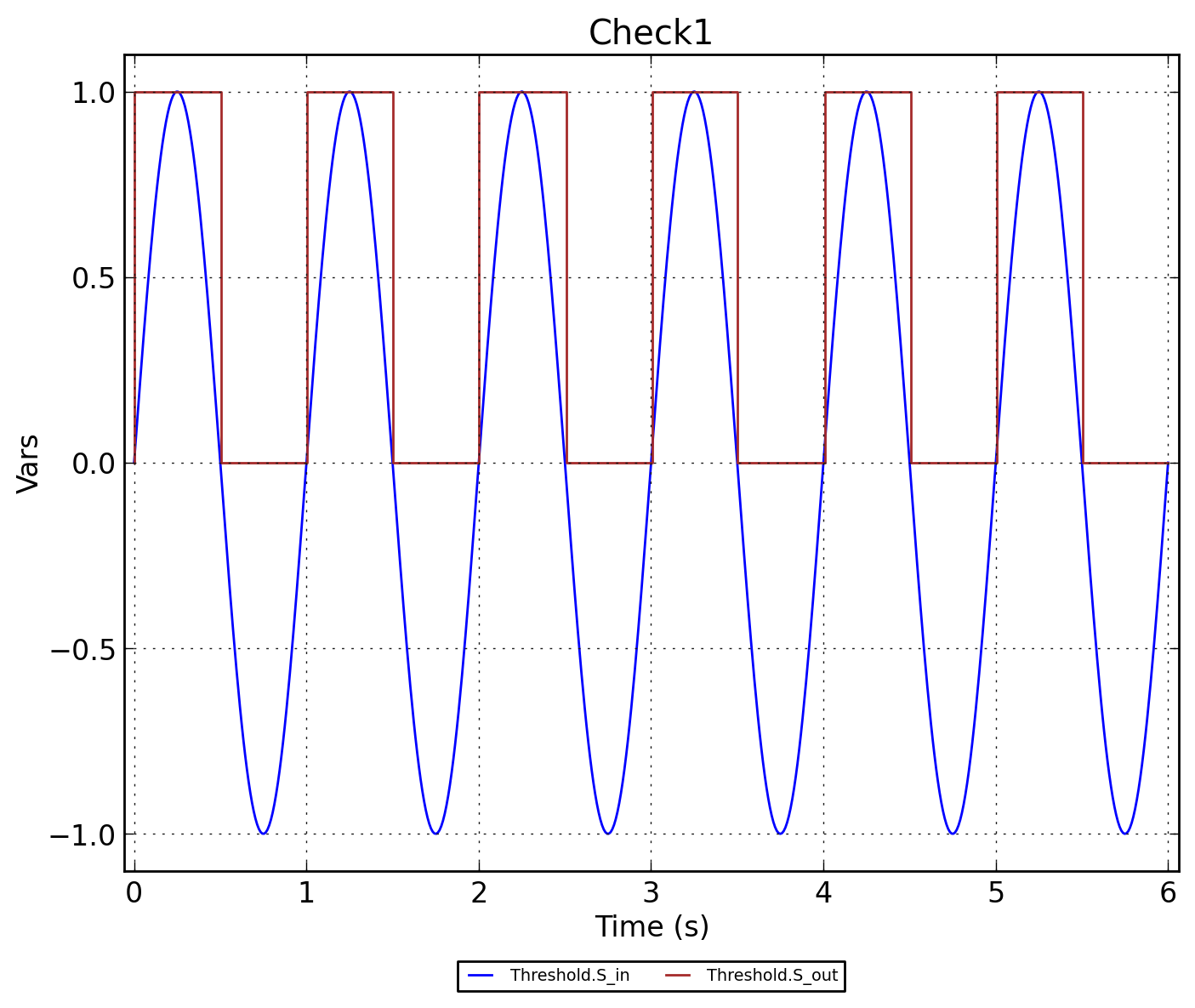

../../../../_images/Threshold.Check1.png — Рисунок 3 - Threshold.Check1
