Модель: VariableInvDeadBand

Библиотека: Signals

Имя на уровне решателя: TSIG16

Аннотация: Модель переменного вертикальной мертвой зоны

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный входной порт
3	Port3	base.DOF1	Сигнальный входной порт
4	Port4	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	VariableInvDeadBand
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:37:45 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель переменной  вертикальной мертвой зоны сигнала (VariableInvDeadBand)
Изменение формы сигнала при параметризации значений вертикальной
мертвой зоны с использованием сигналов ограничений.
Исходный сигнал проходит через преобразователь сигнала, датчик V1 считывает
сигнал на выходе.
Датчики V2 - считывает исходный сигнал, V3 и V4 - сигналы ограничения.

Исходные данные(баз):
Коэфф. усиления сигнала: K=1

Амплитуда входного сигнала Sinus: А=1

Сигнал ограничения 1: Const1
Значение константы: С=0

Сигнал ограничения 2: Const2
Значение константы: С=0

Время интеграции end=1

Результат:
При базовых значениях сигналов ограничений - не образуется диапазон вертикальной мертвой зоны сигнала.

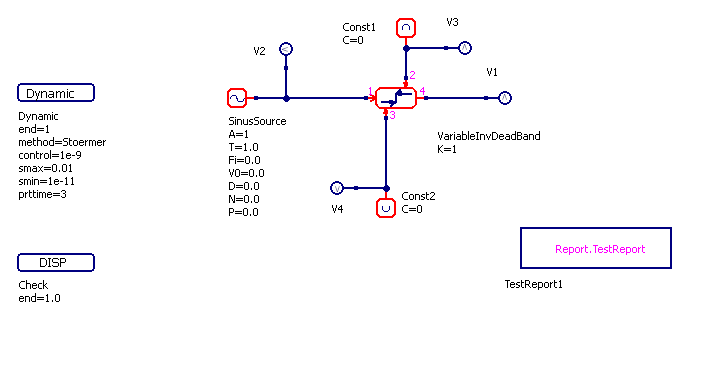

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - VariableInvDeadBand.RUN

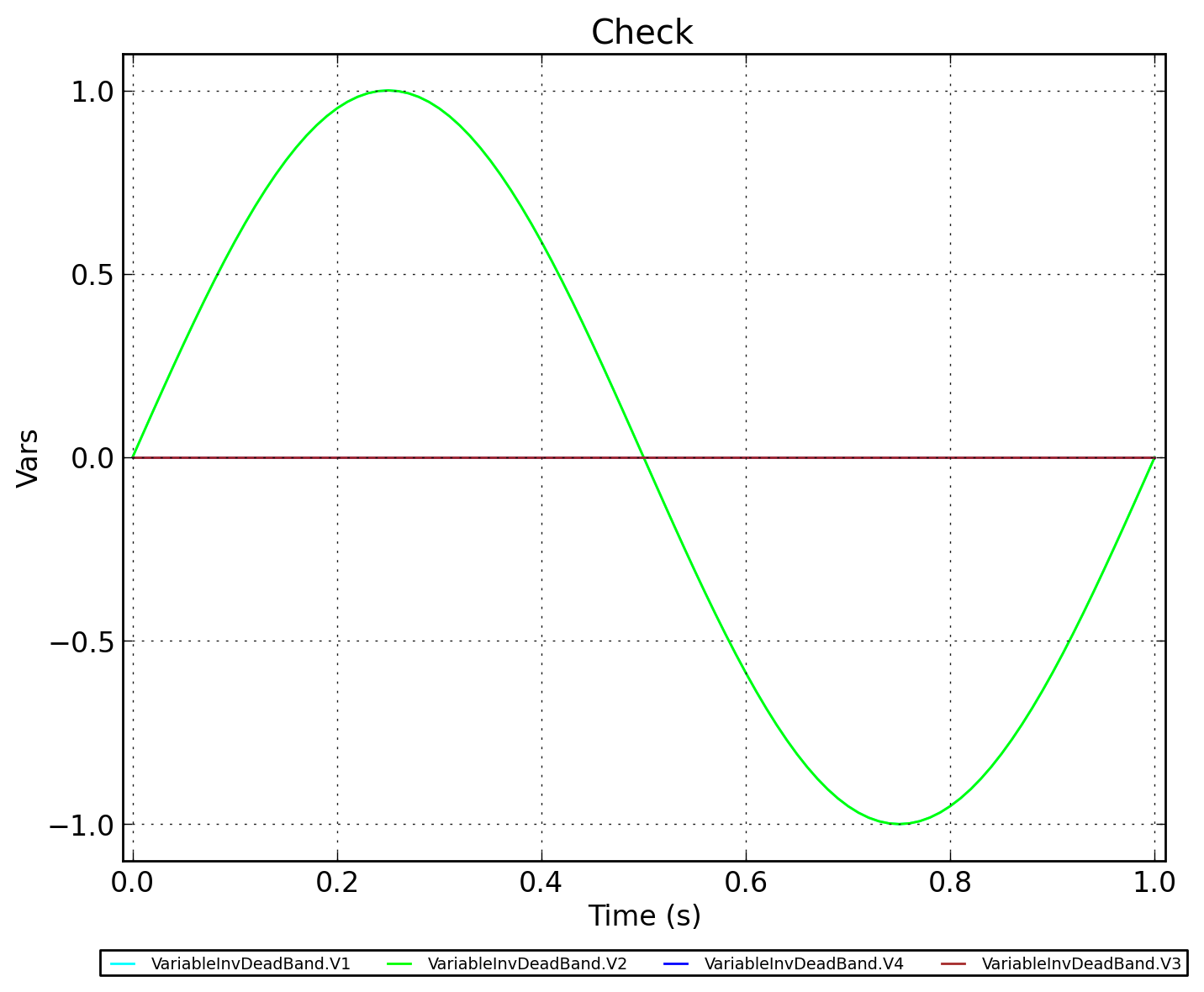

Рисунок 3 - VariableInvDeadBand.Check
