Модель: SAW

Библиотека: Signals

Имя на уровне решателя: SAW

Аннотация: Пила

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	In	base.DOF1	Вход
2	Out	base.DOF1	Выход

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	Max	base.real	Максимальное значение сигнала	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	SAW
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:48:18 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Пила (SAW).

Преобразование выходного сигнала в зависимости от формы входящего.
Сигнал возрастает до максимального значения MAX по кривой исходного сигнала.
Момент времени достижения максимального уровня является переходным.
В переходной момент сигнал падает до нуля и снова начинает возрастать по кривой исходного сигнала до
достижения максимального уровня MAX.

Датчик V1 отображает выходной сигнал, датчик V2 отображает исходный.
Исходный сигнал непериодичный.
Значения порогов потенциалов указаны обратнопропорционально исходному.

Начальные данные:
Сигнал: LinearSource
Коэфф. пропорциональности сигнала: А=1
Смещение сигнала: В=0
Начальная задержка: D=0
Период повтора импульса: T=0
При значение MAX > 0
Максимальное значение сигнала: MAX=1

Время интегрирования: end=3

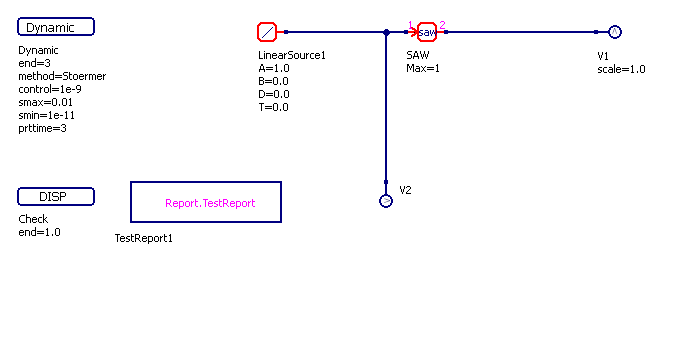

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

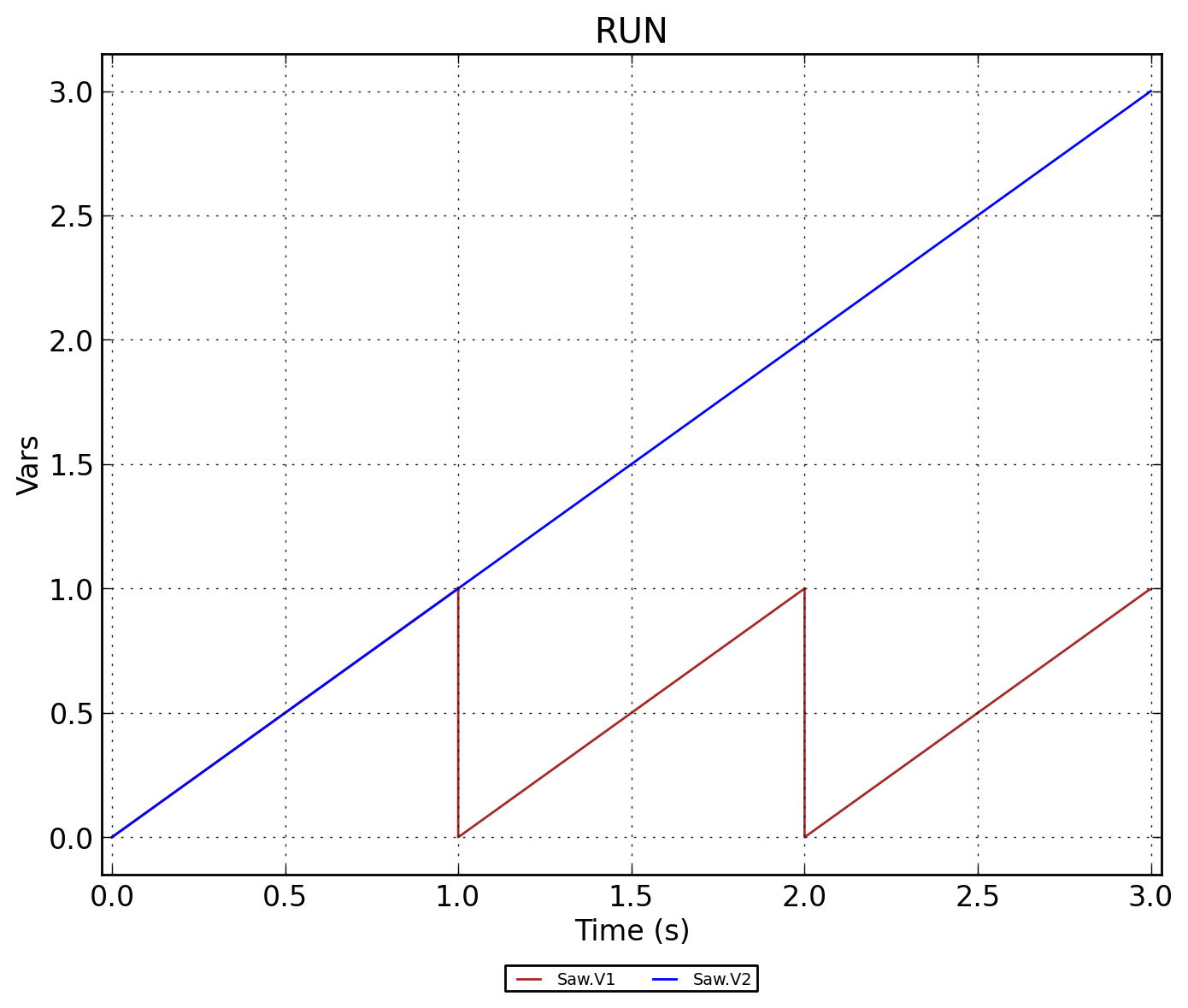

Рисунок 2 - Saw.RUN

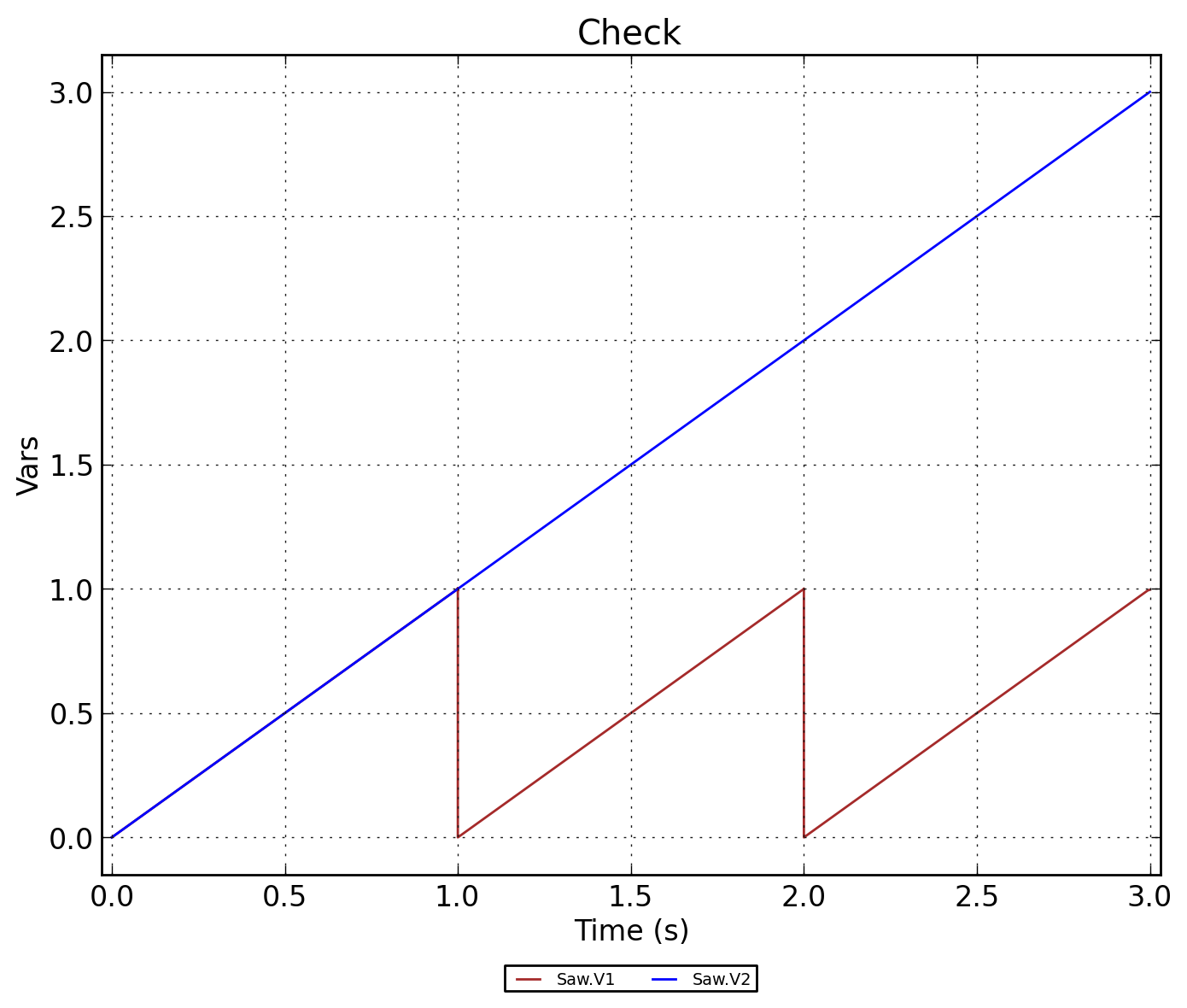

Рисунок 3 - Saw.Check
