Модель: InvDeadBand

Библиотека: Signals

Имя на уровне решателя: TSIG15

Аннотация: Модель вертикальной мертвой зоны сигнала

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1.0
2	VH	base.real	Верхнее значение мертвой зоны входного сигнала	1
3	VL	base.real	Нижнее значение мертвой зоны входного сигнала	-1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

InvDeadBand

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:50:31 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель вертикальной мертвой зоны сигнала (InvDeadBand)

Элемент InvDeadBand раздвигает график  исходного сигнала по вертикали в рамках диапазона
ограниченного значениями VH и VL, пропорционально коэффициенту усиления К.

Значения преобразованного сигнала:
для первого полупериода (A+VH)*К
для второго полупериода (A+VL)*К

Начальные данные:
VH=1 - верхнее значение мертвой зоны входного сигнала
VL=-1 - нижнее значение мертвой зоны входного сигнала
K=1 - коэффициент усиления входного сигнала

А=1 - амплитуда входного сигнала (Sinus)

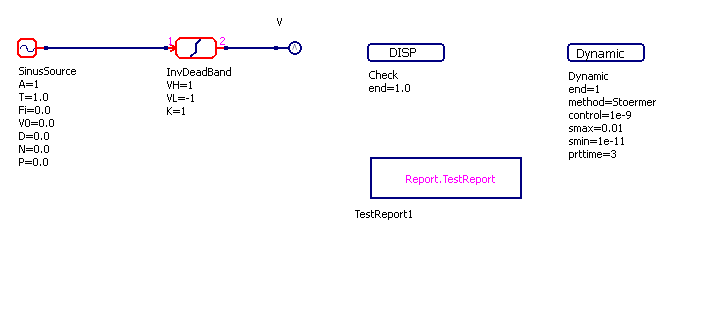

../../../../_images/InvDeadBand.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/InvDeadBand.RUN.png — Рисунок 2 - InvDeadBand.RUN

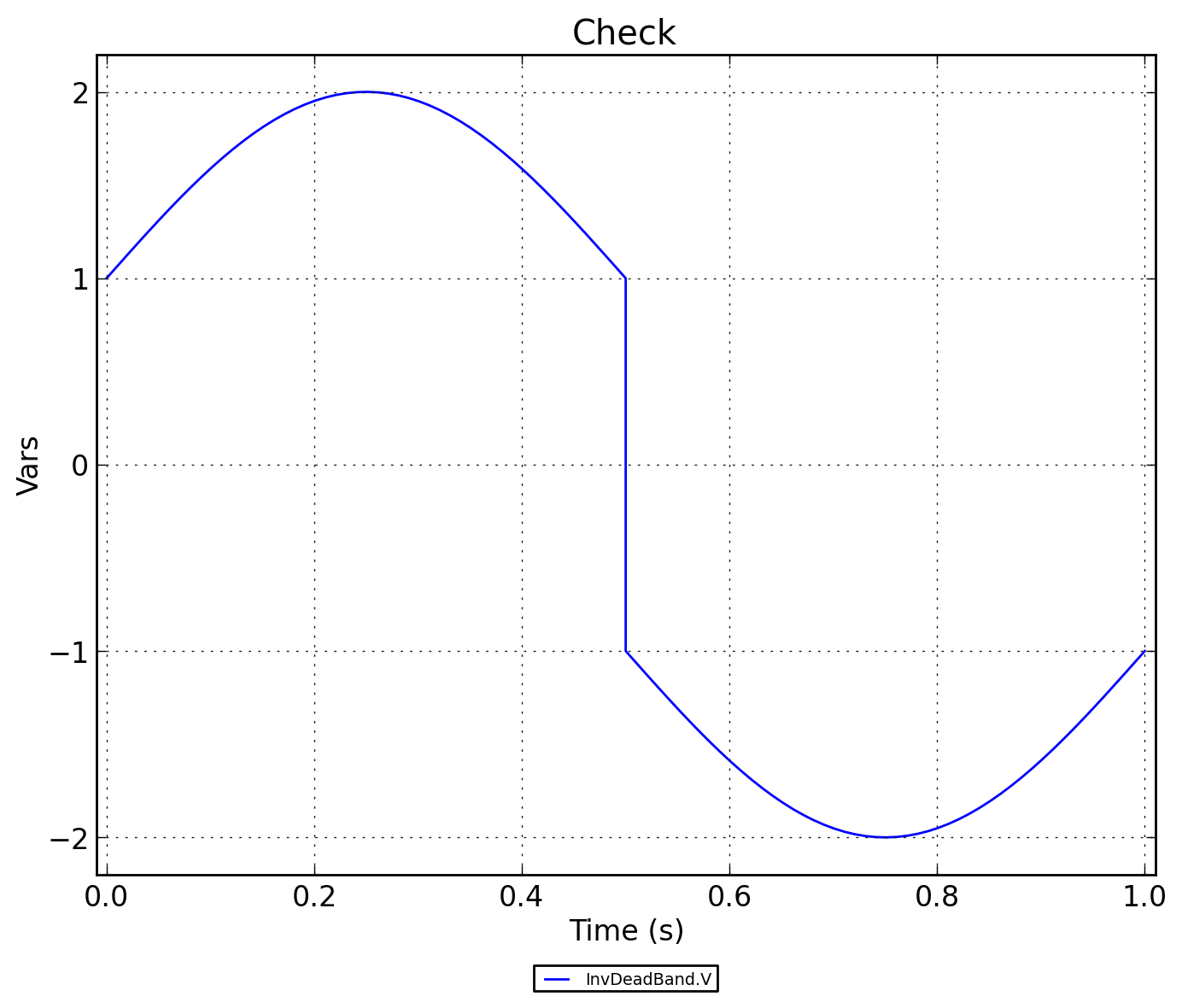

../../../../_images/InvDeadBand.Check.png — Рисунок 3 - InvDeadBand.Check
