Модель: SigmaT

Библиотека: Signals

Имя на уровне решателя: SIGMAT

Аннотация: Функция среднеквадратичного отклонения сигнала

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт (сигнал)
2	Port2	base.DOF1	Сигнальный выходной порт(среднеквадратичное отклонение сигнала)

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	Table	base.Diagram	Зависимость сигнала от времени	0,0,1,1



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

SigmaT

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:47:56 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель среднеквадратичного отклонения сигнала (SigmaT)

Исходные сигналы проходят через элемент, преобразующий входящие сигналы.
Датчик V - считывает преобразованный сигнал.
V1 - считывают входящий сигнал Const.

Исходные данные (баз):

Значение константы С=1

Время интеграции end=1

Зависимость сигнала от времени Table=0,0,1,1

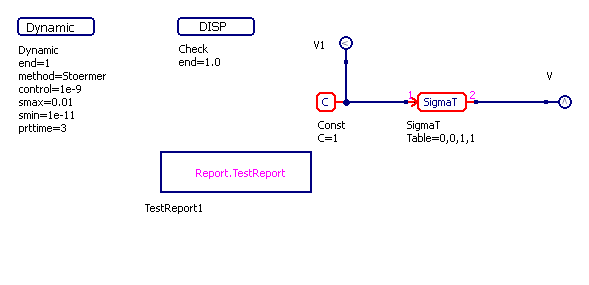

../../../../_images/SigmaT.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

../../../../_images/SigmaT.RUN.png — Рисунок 2 - SigmaT.RUN

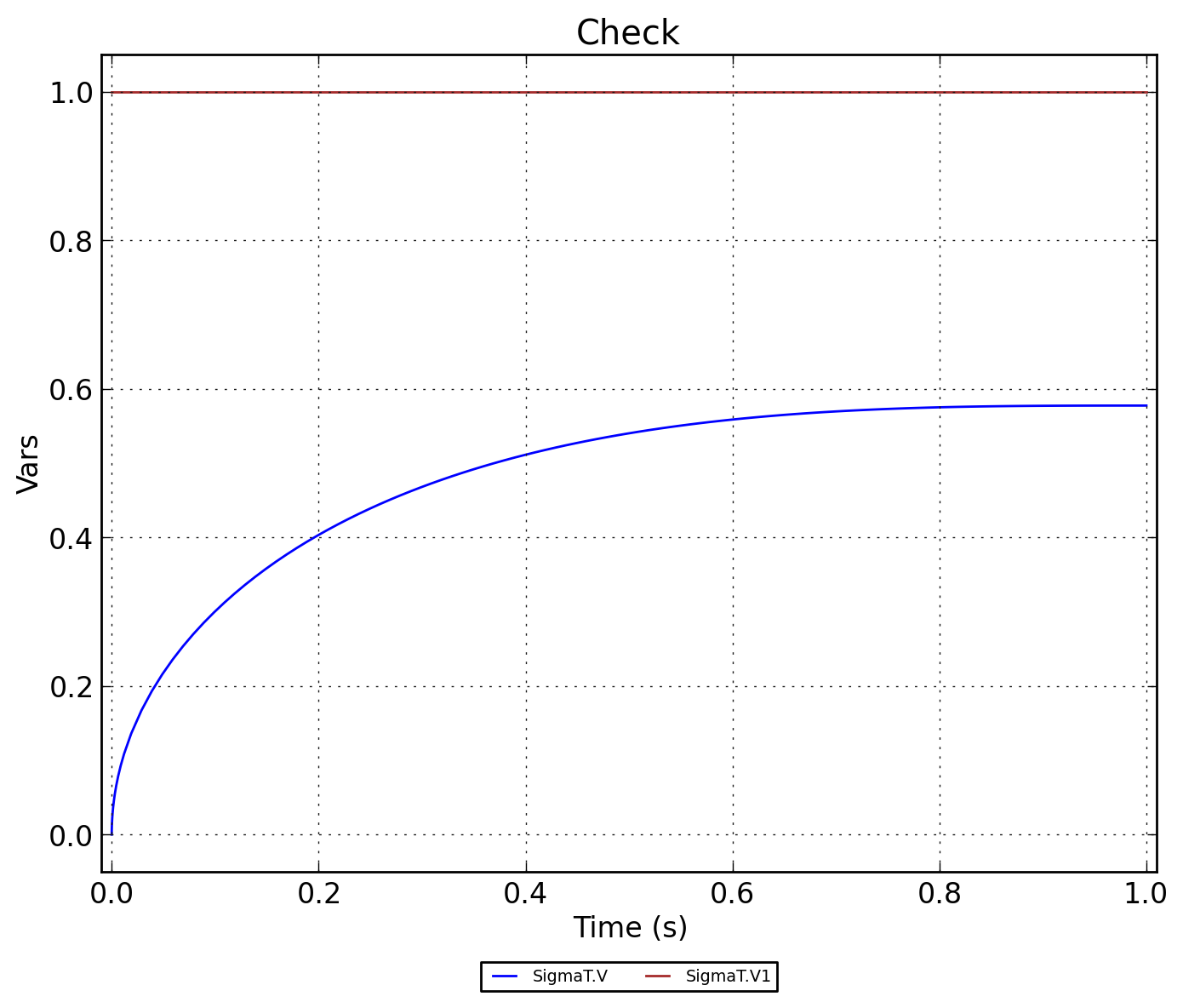

../../../../_images/SigmaT.Check.png — Рисунок 3 - SigmaT.Check
