Модель: VariableDeadBand

Библиотека: Signals

Имя на уровне решателя: TSIG12

Аннотация: Модель переменного мертвой зоны сигнала

Обозначение: FIXed ME

Описание модели

Порты (степени свободы) компонента:

Обозначение порта

Тип

Наименование порта

1

Port1

base.DOF1

Сигнальный входной порт

2

Port2

base.DOF1

Сигнальный входной порт

3

Port3

base.DOF1

Сигнальный входной порт

4

Port4

base.DOF1

Сигнальный выходной порт

Пользовательские параметры модели

Параметр

Тип

Описание

Значение по умолч.

1

K

base.real

Коэффициент усиления сигнала

1


Результаты тестирования
../../../../_images/logo_ru_no_text.png

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента

VariableDeadBand

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:45:43 2026

Результат

OK

Глава 2. Схема тестируемого объекта
Схема тестирования:  Модель переменного мертвой зоны сигнала (VariableDeadBand)

Сигнал синусоидальной формы проходит через компонент переменного мертвой зоны сигнала.
Датчики V2, V3 и V4 считывают входящие сигналы.
V1 - преобразованный сигнал.
Исходный сигнал - синусоидальный.
Применение ограничивающих постоянных сигналов Const1 и Const2.

Исходные данные:
Исходный сигнал: SinusSource
Амплитуда: A=1
Период: T=1
Начальная фаза: F=0
Постоянная составляющая сигнала: V0=0
Начальная задержка; D=0
Число импульсов: N=0
Период повтора импульсов: P=0

Сигнал ограничения 1: Const1
Значение константы: С=0

Сигнал ограничения 2: Const2
Значение константы: С=0

Время интеграции end=1

Коэффициенты усиления сигнала К=1

Результат: Исходный сигнал ограничен двумя постоянными сигналами Const1 и Const2
равными нулевым значениям - преобразование не происходит.

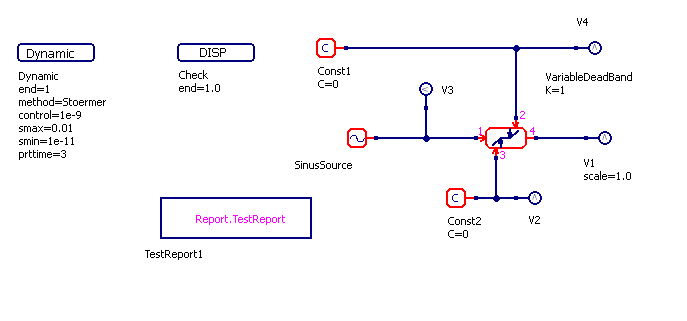

../../../../_images/VariableDeadBand.sch.png

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста
../../../../_images/VariableDeadBand.RUN.png

Рисунок 2 - VariableDeadBand.RUN

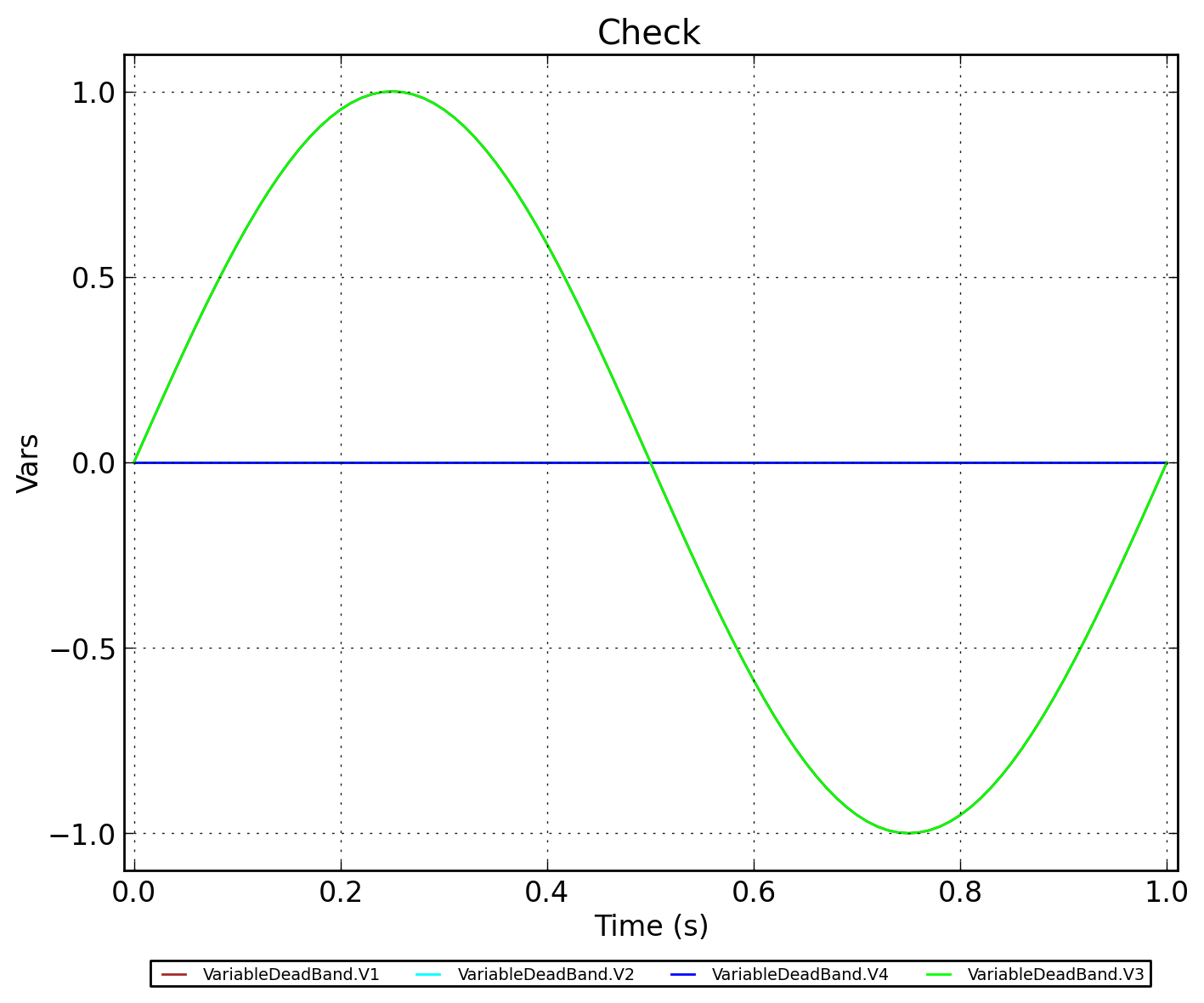

../../../../_images/VariableDeadBand.Check.png

Рисунок 3 - VariableDeadBand.Check
