Модель: TransferPolynom2nd

Библиотека: Signals

Имя на уровне решателя: TSIG22

Аннотация: Передаточная полиномиальная функция 2-го порядка

Обозначение: 

Описание модели

**Порты (степени свободы) компонента:**
№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

**Пользовательские параметры модели**
№	Параметр	Тип	Описание	Значение по умолч.
1	A		Коэффициенты A0, A1, A2	1.0, 1.0, 1.0
2	B		Коэффициенты B1 и B2	1.0, 1.0
3	B0	base.real	Коэффициент B0 (B0!=0)	1.0



Результаты тестирования

Глава 1. Заданные параметры теста

Название тестируемого компонента

TransferPolynom2nd

Модуль тестируемого компонента

Signals

Дата тестирования

Thu Mar 12 18:42:52 2026

Результат

OK

Глава 2. Схема тестируемого объекта

Передаточная полиномиальная функция 2-го порядка TransferPolynom2nd

Модель настраивается с помощью трёх групп коэффициентов, задаваемых в окне свойств:

B0 - Вещественное число

B1, B2 - Вектор из двух чисел

A0, A1, A2 - Вектор из трёх чисел

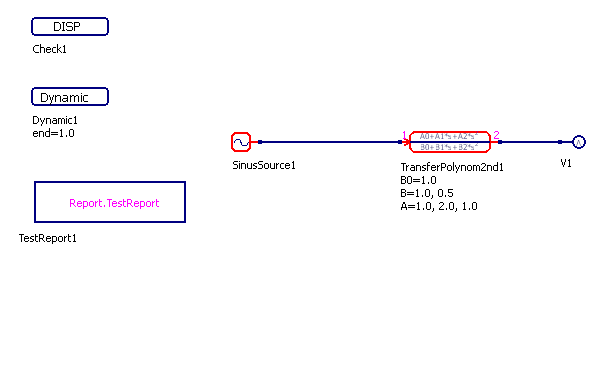

../../../../_images/TransferPolynom2nd1.sch.png — Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

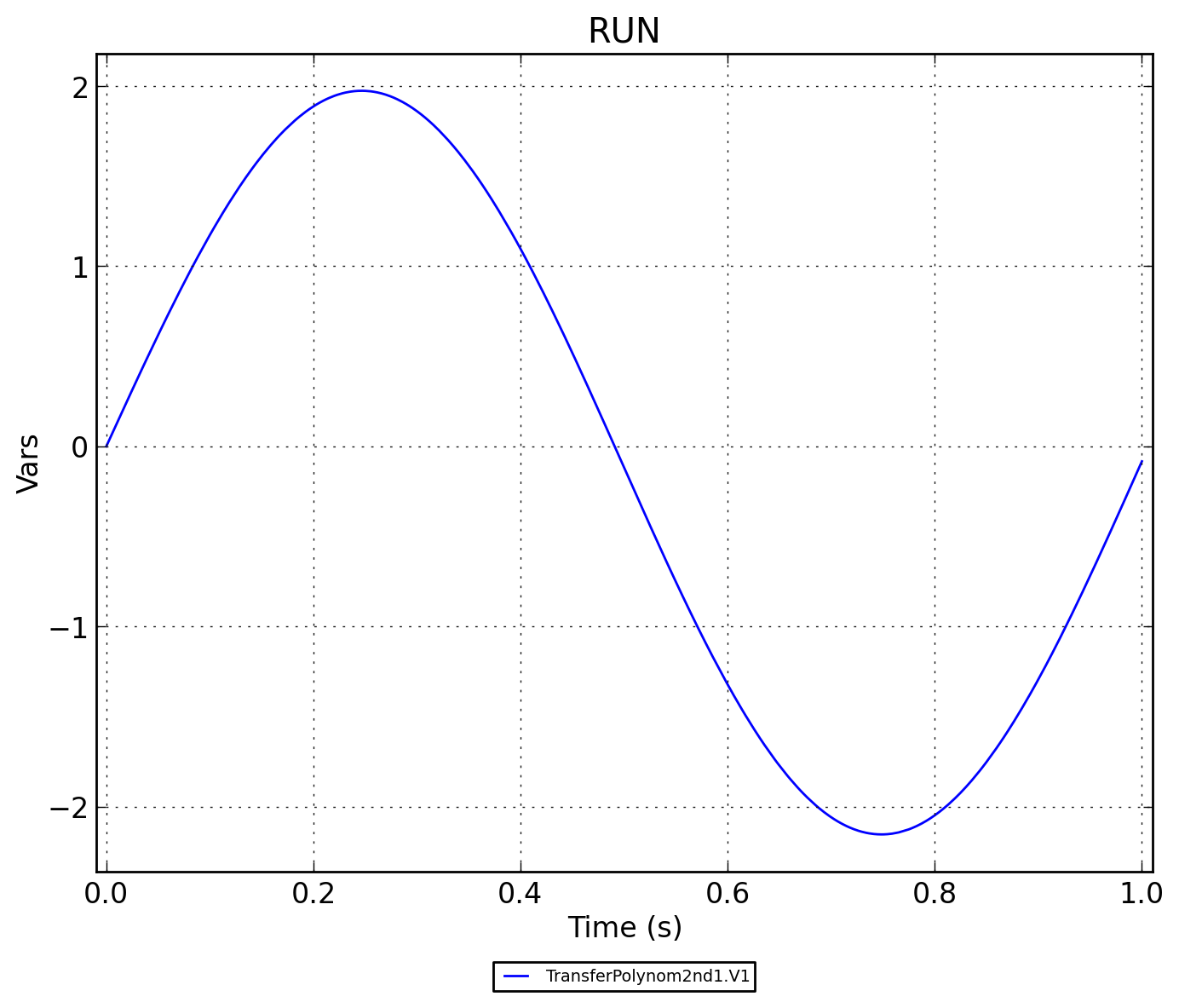

../../../../_images/TransferPolynom2nd1.RUN.png — Рисунок 2 - TransferPolynom2nd1.RUN

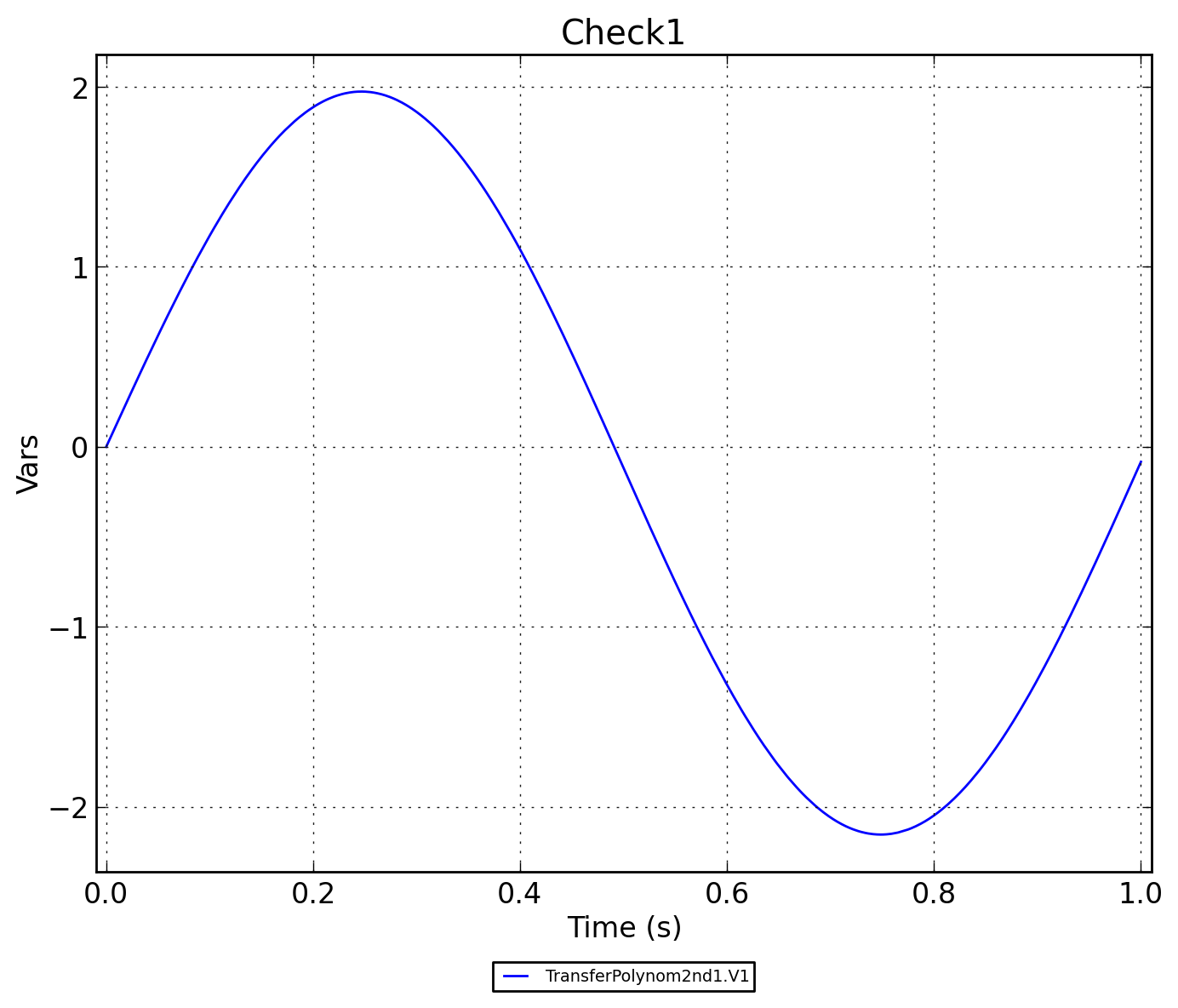

../../../../_images/TransferPolynom2nd1.Check1.png — Рисунок 3 - TransferPolynom2nd1.Check1
