Модель: TrapeziumSource

Библиотека: Signals

Имя на уровне решателя: SSIG3

Аннотация: Источник сигнала трапециевидной формы, циклический

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный выходной порт (сигнал)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	BT	base.real	Продолжительность заднего фронта импульса	1.0
2	CT	base.real	Продолжительность цикла	0.0
3	D	base.real	Начальная задержка	0.0
4	FT	base.real	Продолжительность переднего фронта импульса	1.0
5	HT	base.real	Продолжительность вершины импульса	1.0
6	VH	base.real	Активный уровень	1.0
7	VL	base.real	Пассивный уровень	0.0

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	TrapeziumSource
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:44:50 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Пример применения Источника сигнала трапециевидной формы, циклический (TrapeziumSource)

Параметры:
1. VL - Пассивный уровень -> 0
2. VH - Активный уровень -> 1
3. D - Начальная задержка -> 0
4. FT - Продолжительность переднего фронта импульса -> 1
5. HT - Продолжительность вершины импульса -> 1
6. BT - Продолжительность заднего фронта импульса -> 1
7. CT - Продолжительность цикла -> 4
Для реализации повторных импульсов (больше чем 1): CT >= FT + HT + BT
(с условием: конечное время интеграции end > CT)

Для вывода "квадратного" сигнала рекомендуется для переднего и заднего фронгат имульса
задавать значение не равное нулю, но близкое к нему, например: 1e-10

Для смены очередности импульсов необходимо поменять значения VL и VH
на противоположные.

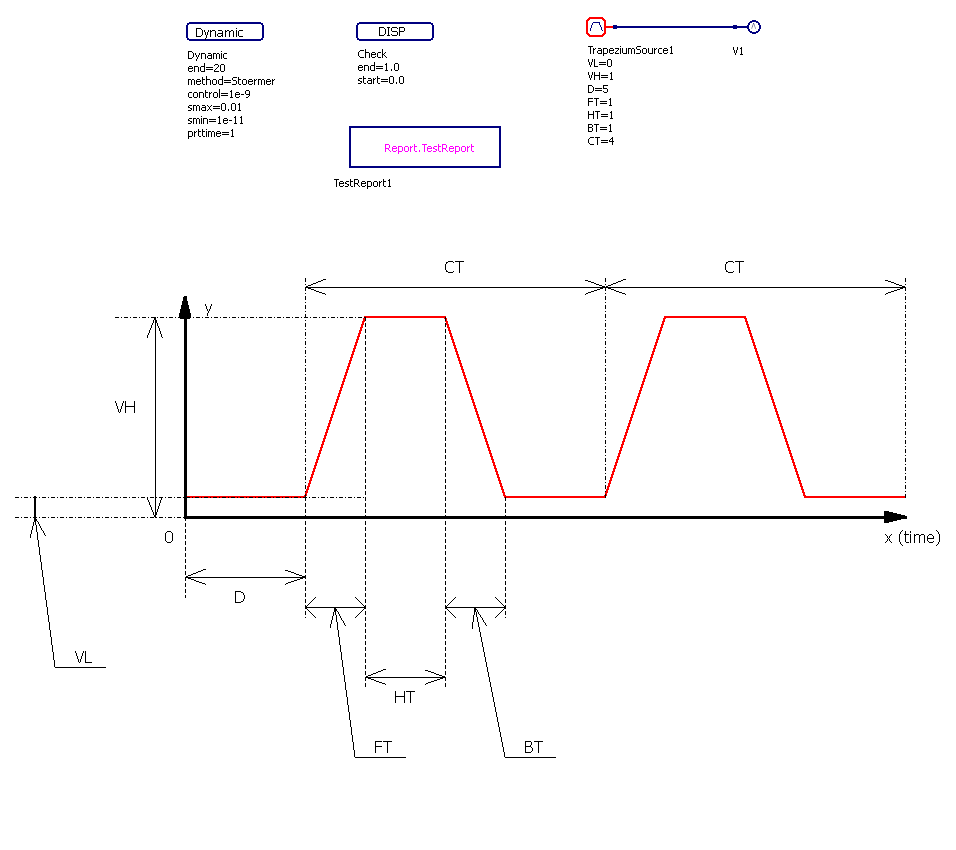

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - TrapeziumSource.RUN

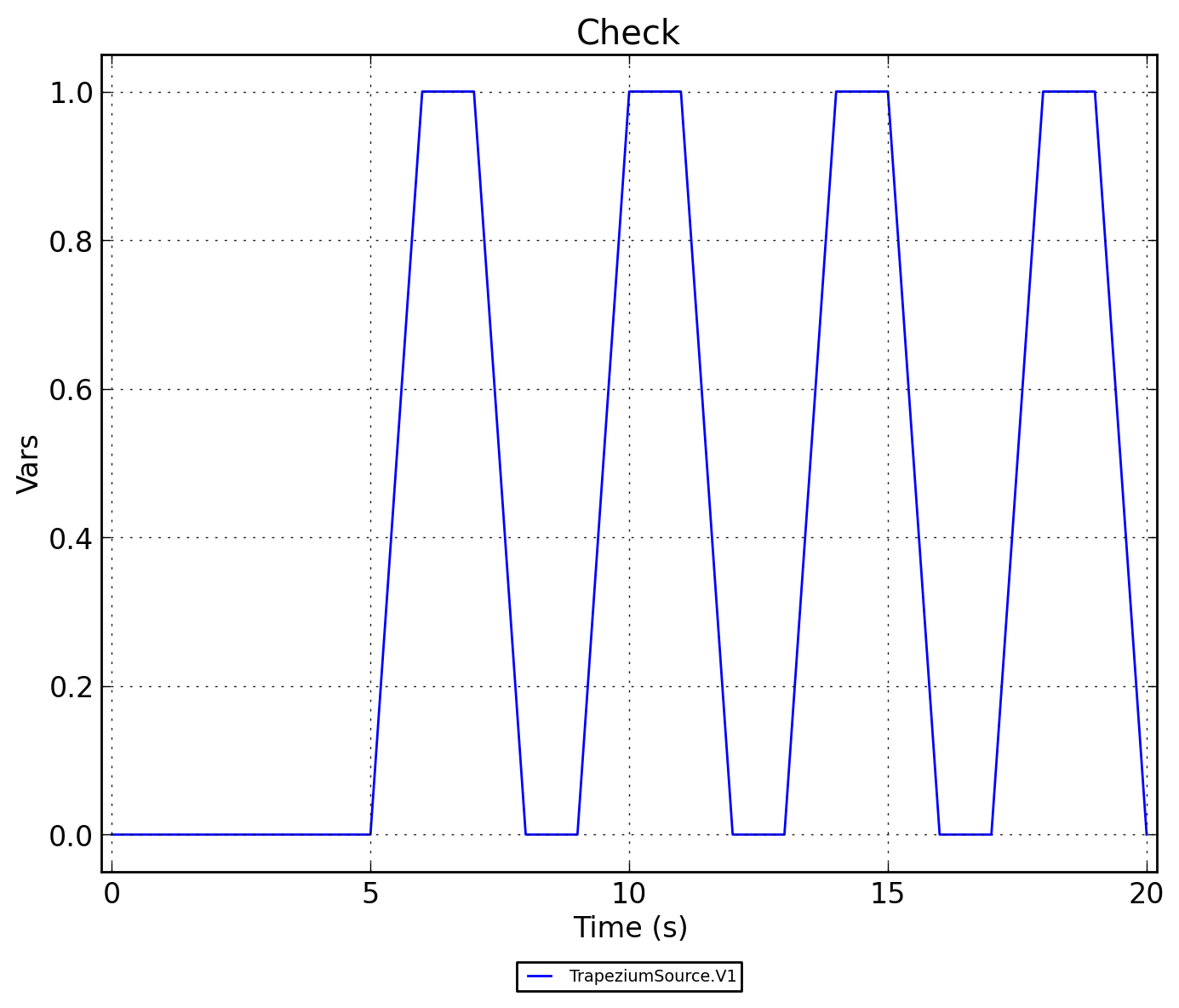

Рисунок 3 - TrapeziumSource.Check
