Модель: Hysteresis

Библиотека: Signals

Имя на уровне решателя: TSIG17

Аннотация: Модель гистерезиса сигнала

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	THe	base.real	Значение конца восходящего порога входного сигнала	1.0
2	THs	base.real	Значение старта восходящего порога входного сигнала	0
3	TLe	base.real	Значение конца нисходящего порога входного сигнала	-1.0
4	TLs	base.real	Значение старта нисходящего порога входного сигнала	0
5	VH	base.real	Верхнее значение мертвой зоны входного сигнала	1
6	VL	base.real	Нижнее значение мертвой зоны входного сигнала	-1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Hysteresis
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:38:50 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель гистерезиса сигнала

Модель гистерезиса описывает эффект «запаздывания» или «памяти» в системе,
когда её текущее состояние зависит не только от текущего входного сигнала,
но и от предыстории — того, в каком направлении
менялся сигнал раньше.
Зависимость в которой: при одном и том же значении входа система может
находиться в двух разных состояниях, в зависимости от того, возрастал сигнал до этого или убывал.

VH - верхнее значение "мертвой зоны" входного сигнала
VL - нижнее значение "мертвой зоны" входного сигнала
THs - значение старта восходящего порога входного сигнала
THe - значение конца восходящего порога входного сигнала
TLs - значение старта нисходящего порога входного сигнала
TLe - значение конца нисходящего порога входного сигнала

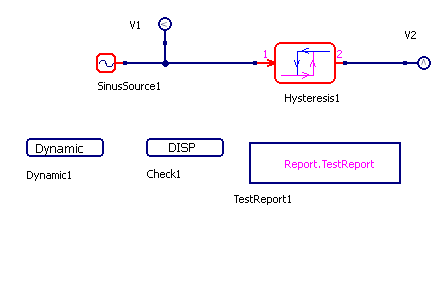

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

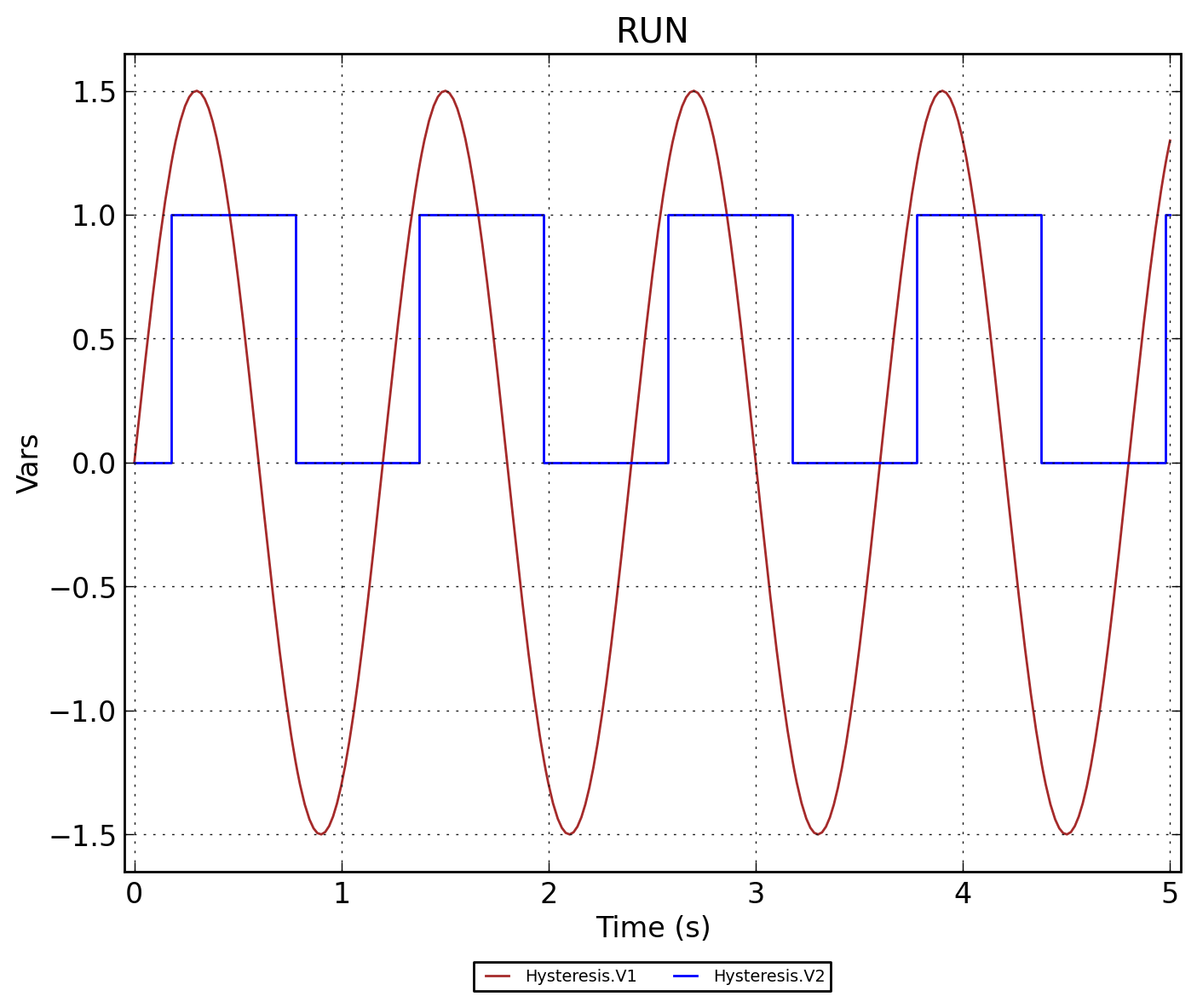

Рисунок 2 - Hysteresis.RUN

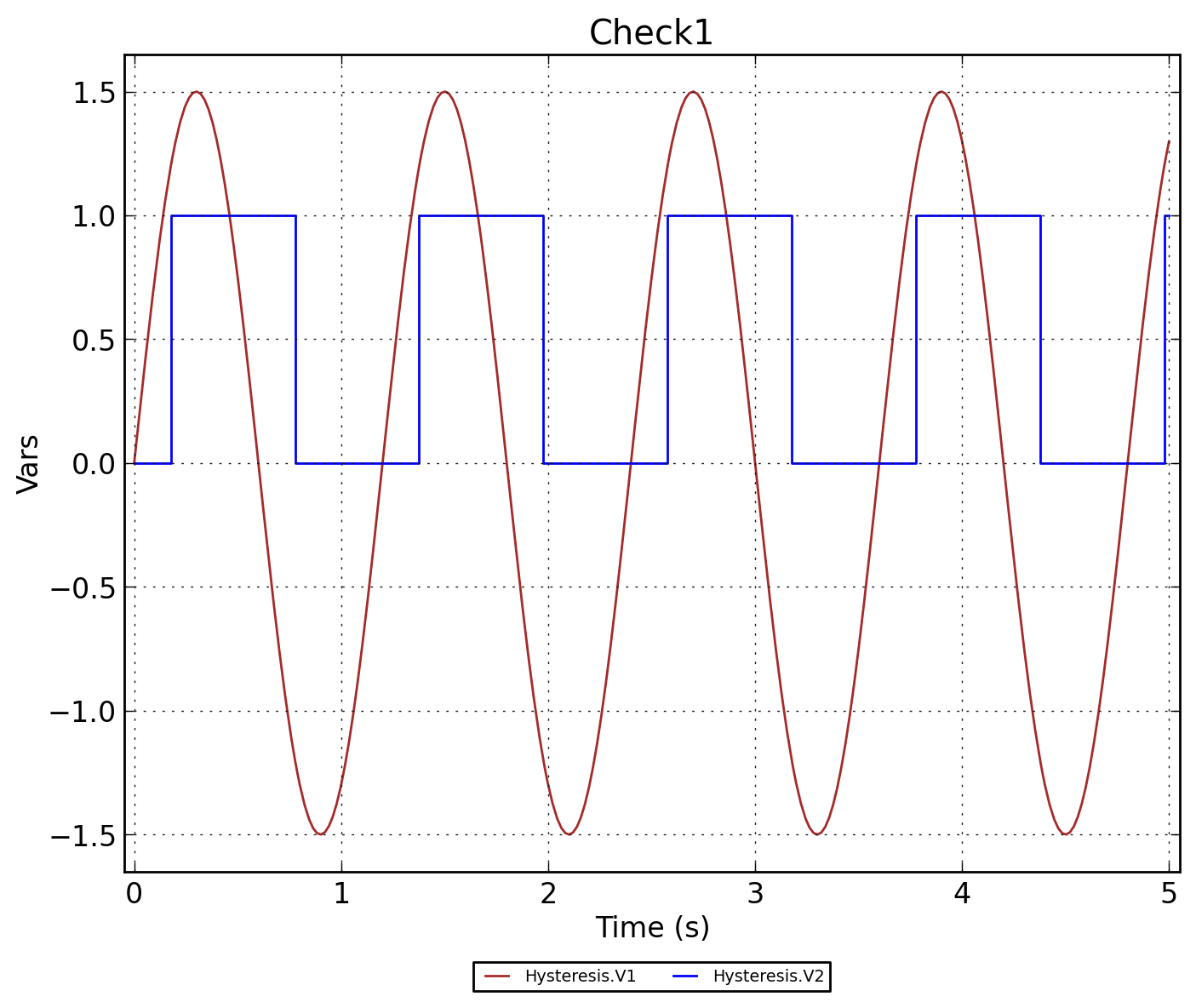

Рисунок 3 - Hysteresis.Check1
