Модель: MemHysteresis

Библиотека: Signals

Имя на уровне решателя: TSIG18

Аннотация: Модель гистерезиса сигнала с заданным исходным положением на кривой

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт
2	Port2	base.DOF1	Сигнальный выходной порт

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	InitialState	base.real	Флаг исходного состояния (0 - восходящий участок, 1- нисходящий участок)	0
2	THe	base.real	Значение конца восходящего порога входного сигнала	1.0
3	THs	base.real	Значение старта восходящего порога входного сигнала	0
4	TLe	base.real	Значение конца нисходящего порога входного сигнала	-1.0
5	TLs	base.real	Значение старта нисходящего порога входного сигнала	0
6	VH	base.real	Верхнее значение мертвой зоны входного сигнала	1
7	VL	base.real	Нижнее значение мертвой зоны входного сигнала	-1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	MemHysteresis
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:44:21 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель гистерезиса сигнала с заданным исходным положением на кривой

Модель гистерезиса описывает эффект «запаздывания» или «памяти» в системе,
когда её текущее состояние зависит не только от текущего входного сигнала,
но и от предыстории — того, в каком направлении
менялся сигнал раньше.
Зависимость в которой: при одном и том же значении входа система может
находиться в двух разных состояниях, в зависимости от того, возрастал сигнал до этого или убывал.

VH - верхнее значение "мертвой зоны" входного сигнала
VL - нижнее значение "мертвой зоны" входного сигнала
THs - значение старта восходящего порога входного сигнала
THe - значение конца восходящего порога входного сигнала
TLs - значение старта нисходящего порога входного сигнала
TLe - значение конца нисходящего порога входного сигнала

InitalState - флаг исходного состояния (0 - восходящий участок, 1 - нисходящий участок)

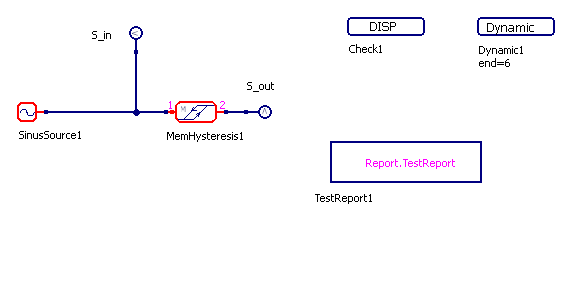

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

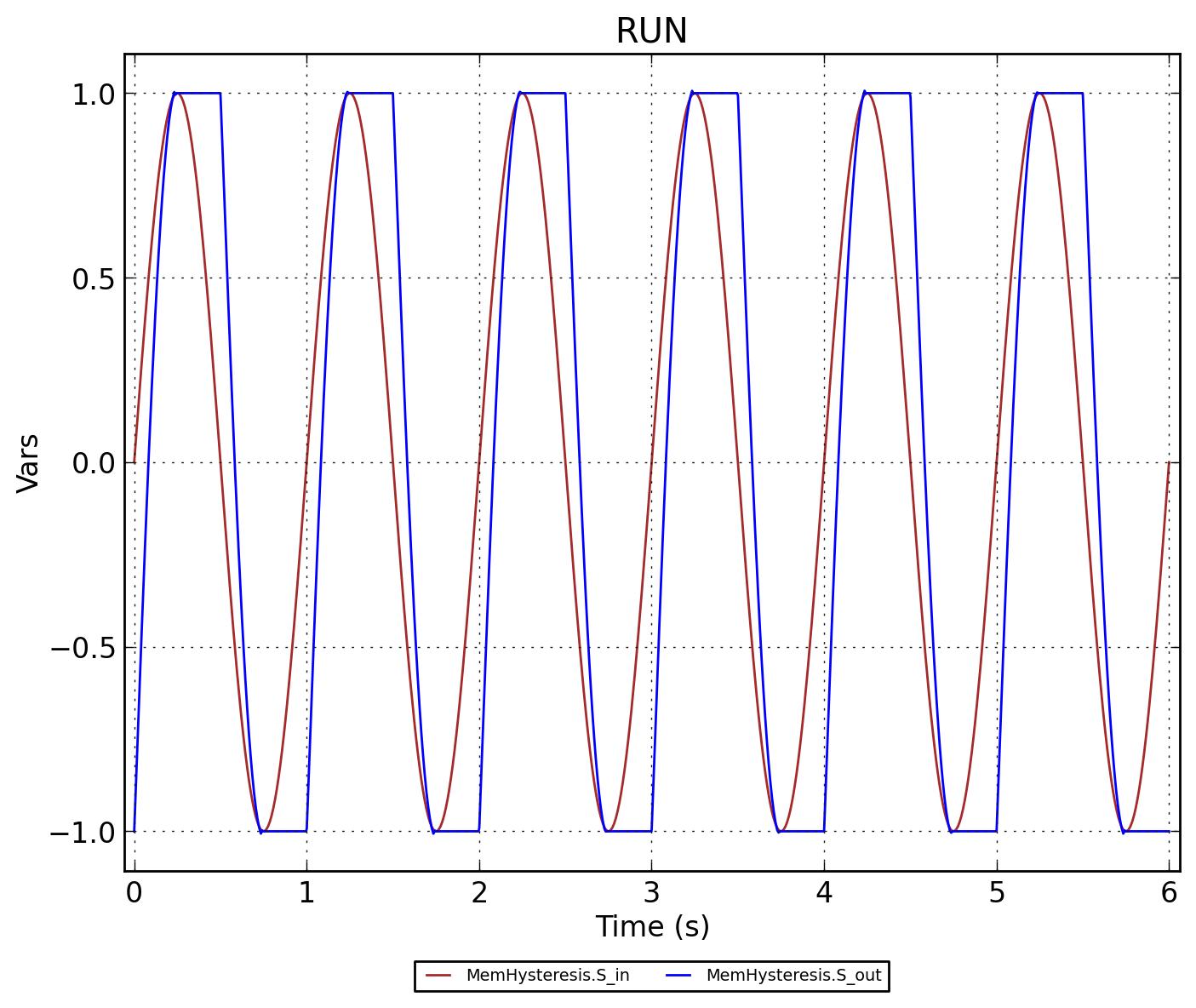

Рисунок 2 - MemHysteresis.RUN

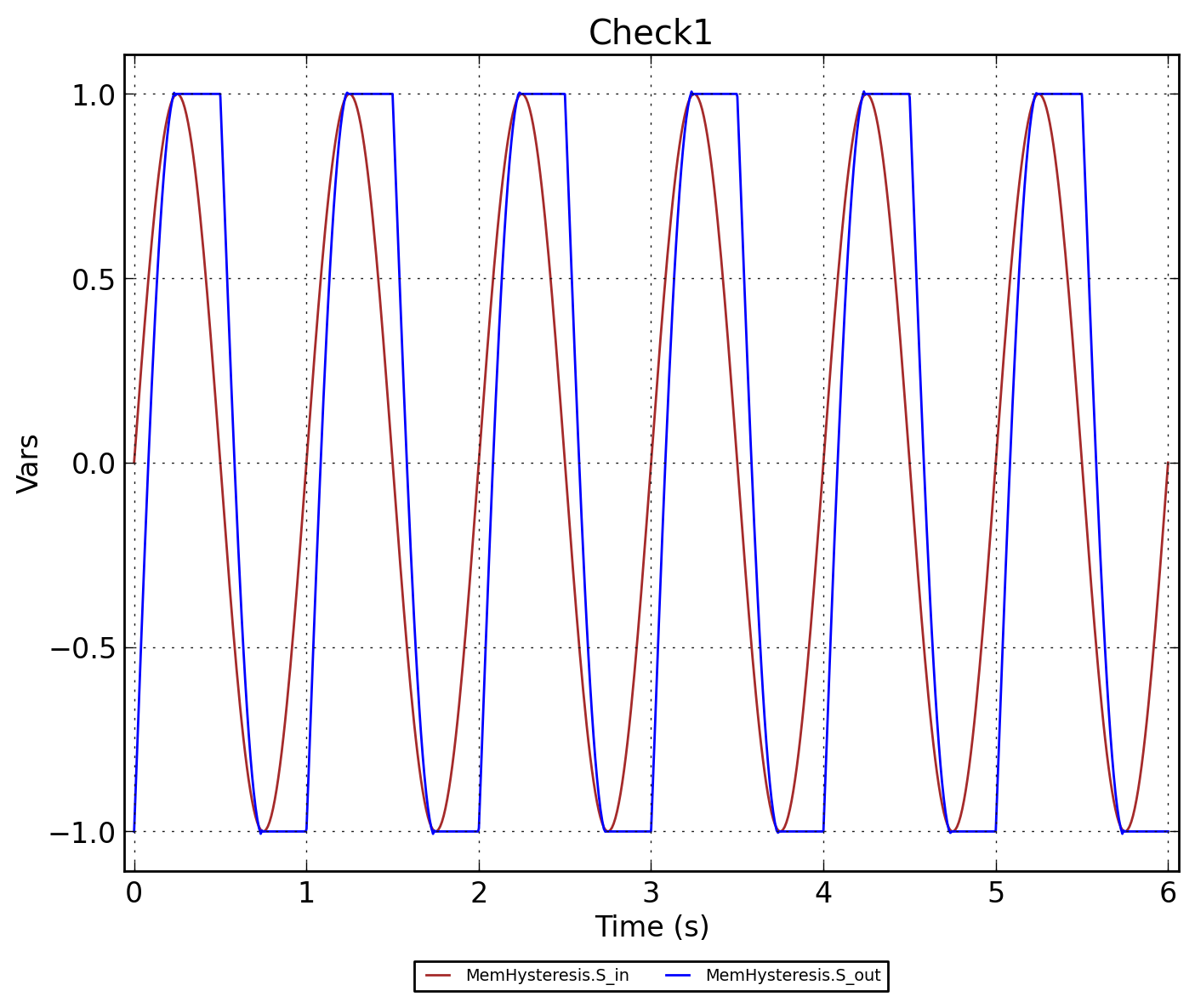

Рисунок 3 - MemHysteresis.Check1
