Модель: Mul

Библиотека: Signals

Имя на уровне решателя: MATH3

Аннотация: Множенитель значений двух сигналов

Обозначение:

Описание модели

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	Port1	base.DOF1	Сигнальный входной порт 1 (умножаемое 1)
2	Port2	base.DOF1	Сигнальный входной порт 2 (умножаемое 2)
3	Port3	base.DOF1	Сигнальный выходной порт (результат)

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	K	base.real	Коэффициент усиления сигнала	1

---

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	Mul
Модуль тестируемого компонента	Signals
Дата тестирования	Thu Mar 12 18:45:23 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Схема тестирования: Модель множителя значений двух сигналов (Mul).

Исходный сигнал проходит через компонент множителя двух сигналов.
Уровень преобразованного сигнала образуется путем умножения исходных Const1 и Const2.
Датчик V - считывает преобразованный сигнал.
Исходный сигнал - постоянный Const1 и Const2.

Начальные данные:

С=2 - Значение константы №1
С=3 - Значение константы №2

Время интеграции end=1
Коэффициент усиления сигнала К=1

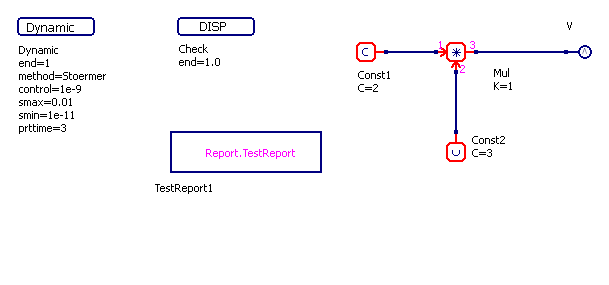

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

Рисунок 2 - Mul.RUN

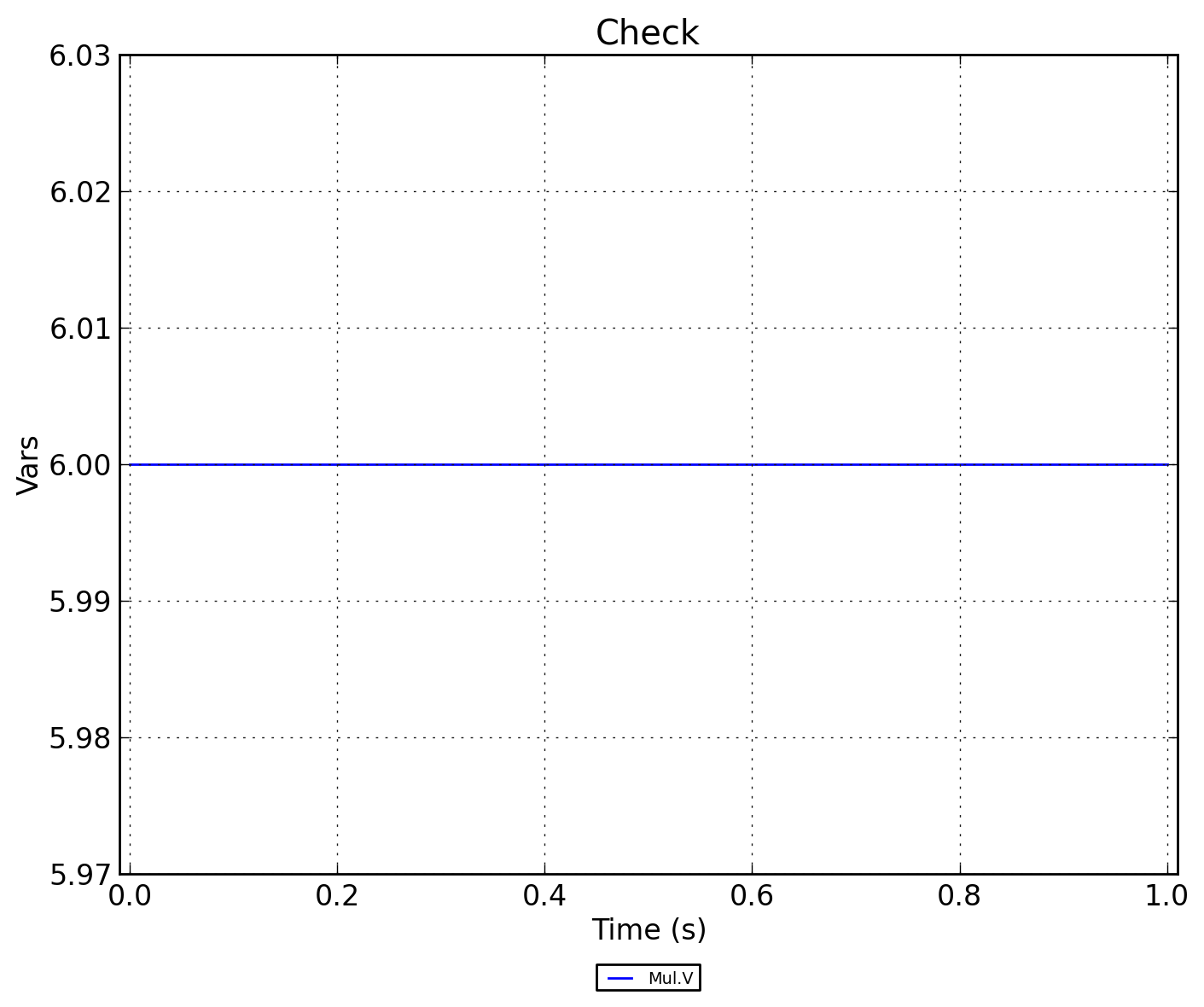

Рисунок 3 - Mul.Check
